الترسيب بالرش هو عملية ترسيب فيزيائي للبخار (PVD) تُستخدم لترسيب أغشية رقيقة من المواد على ركيزة.وهي تنطوي على قصف مادة مستهدفة بأيونات عالية الطاقة، عادةً من غاز خامل مثل الأرجون، في غرفة تفريغ.ويتسبب تصادم هذه الأيونات مع الهدف في طرد الذرات أو الجزيئات من سطح الهدف.ثم تنتقل هذه الجسيمات المقذوفة عبر الفراغ وتترسب على الركيزة مكونة طبقة رقيقة.تُستخدم هذه العملية على نطاق واسع في صناعات مثل تصنيع أشباه الموصلات والبصريات وتشطيب الأسطح نظرًا لقدرتها على إنتاج أغشية رقيقة متجانسة وكثيفة ومتماسكة للغاية.
شرح النقاط الرئيسية:
-
تعريف الاخرق والغرض منه:
- الاخرق هو تقنية ترسيب بخار فيزيائي (PVD) تُستخدم لترسيب أغشية رقيقة من المواد على ركيزة.
- والغرض الأساسي من هذه التقنية هو إنشاء أغشية رقيقة ذات اتساق وكثافة والتصاق ممتاز، مما يجعلها مثالية للتطبيقات في معالجة أشباه الموصلات والبصريات الدقيقة وتشطيب الأسطح.
-
المكونات المشاركة في عملية الاخرق:
- المادة المستهدفة:المادة التي سيتم ترسيبها كغشاء رقيق.وهي عادة ما تكون مادة معدنية أو أكسيدية.
- الركيزة:السطح الذي يتم ترسيب الغشاء الرقيق عليه.وتشمل الركائز الشائعة الزجاج ورقائق السيليكون والمواد الصلبة الأخرى.
- غرفة التفريغ:البيئة التي تتم فيها عملية الاخرق.من الضروري الحفاظ على تفريغ الهواء لمنع التلوث والسماح بحرية حركة الجسيمات.
- الغاز الخامل (الأرجون عادةً):يتم إدخالها في غرفة التفريغ لتكوين بلازما عند تطبيق جهد عالي.
-

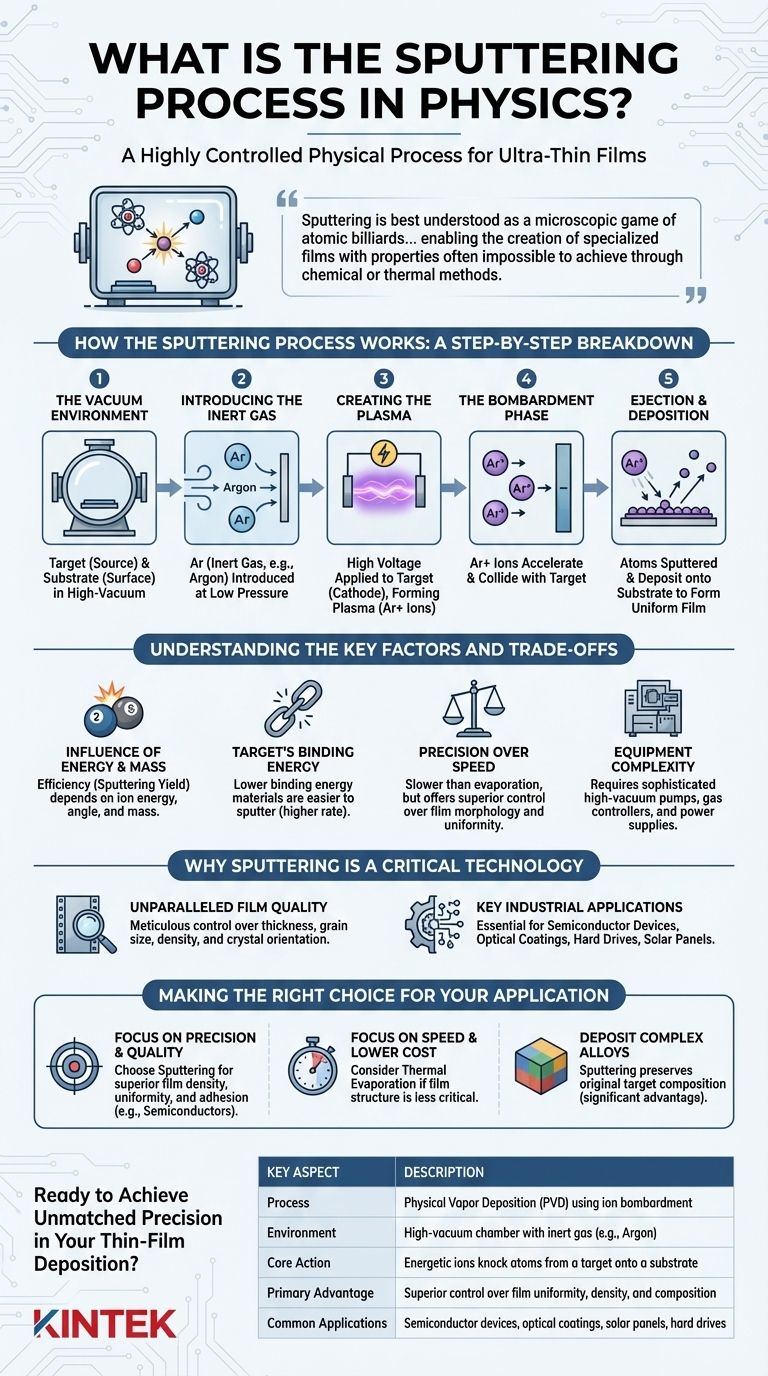

آلية الاخرق:
- توليد الأيونات:يتم تطبيق جهد عالي على الغاز الخامل (على سبيل المثال، الأرجون) في غرفة التفريغ، مما يؤدي إلى تأيين الغاز وتكوين بلازما من الأيونات موجبة الشحنة (على سبيل المثال، Ar+).
- القصف الأيوني:يتم تسريع الأيونات موجبة الشحنة نحو المادة المستهدفة سالبة الشحنة (المهبط) بسبب المجال الكهربائي المطبق.
- طرد ذرات الهدف:عندما تتصادم الأيونات مع الهدف، فإنها تنقل طاقتها الحركية إلى ذرات الهدف، مما يؤدي إلى قذفها من السطح على شكل جسيمات متعادلة (ذرات أو عناقيد أو جزيئات).
- الترسيب على الركيزة:تنتقل الجسيمات المقذوفة عبر التفريغ وتترسب على الركيزة مكونة طبقة رقيقة.
-
المزايا الرئيسية للإسبترينغ:
- :: التوحيد:ينتج الرش الرذاذ أغشية رقيقة ذات تجانس ممتاز، وهو أمر بالغ الأهمية للتطبيقات التي تتطلب تحكمًا دقيقًا في السماكة.
- الكثافة والالتصاق:تتميز الأغشية المودعة عن طريق الاخرق بالكثافة والالتصاق القوي بالركيزة، مما يجعلها متينة وطويلة الأمد.
- تعدد استخدامات المواد:يمكن استخدام الاخرق مع مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والأكاسيد والمركبات، مما يسمح بتطبيقات متنوعة.
- النقاء العالي:يمكن لهذه العملية تحقيق أفلام فائقة النقاء، وهو أمر ضروري لتطبيقات أشباه الموصلات والتطبيقات البصرية.
-
تطبيقات الاخرق:
- صناعة أشباه الموصلات:يُستخدم الاخرق لإيداع أغشية رقيقة من المعادن والعوازل على رقائق السيليكون لتصنيع الدوائر المتكاملة.
- الطلاءات الضوئية:يتم استخدام هذه العملية لإنشاء طلاءات مضادة للانعكاس والعاكسة والعاكسة والعاكسة الواقية على العدسات والمرايا والمكونات البصرية الأخرى.
- تشطيب الأسطح:يستخدم الاخرق لتطبيق الطلاءات الزخرفية والوظيفية على مختلف المنتجات، بما في ذلك قطع غيار السيارات والمجوهرات والإلكترونيات الاستهلاكية.
- التخزين المغناطيسي:تُستخدم الأغشية الرقيقة المودعة عن طريق الاخرق في إنتاج وسائط التخزين المغناطيسية، مثل محركات الأقراص الصلبة.
-
شروط العملية والتحكم فيها:
- :: بيئة الفراغ:يتطلب الاخرق تفريغًا عاليًا لتقليل التلوث وضمان حرية حركة الجسيمات.
- ضغط الغاز:يجب التحكم في ضغط الغاز الخامل (على سبيل المثال، الأرجون) بعناية لتحسين معدل الاخرق وجودة الفيلم.
- الجهد والطاقة:يؤثر الجهد والطاقة المطبقان على طاقة الأيونات ومعدل قذف الذرات المستهدفة.
- درجة حرارة الركيزة:يمكن أن تؤثر درجة حرارة الركيزة على البنية المجهرية للفيلم وخصائصه، لذلك غالبًا ما يتم التحكم فيها أثناء عملية الترسيب.
-
التحديات والاعتبارات:
- :: تآكل الهدف:يمكن أن يؤدي القصف المستمر للهدف إلى تآكله، مما يتطلب استبداله أو صيانته بشكل دوري.
- إجهاد الغشاء:قد تتعرض الأغشية المودعة للإجهاد، مما قد يؤثر على التصاقها وخصائصها الميكانيكية.التحكم السليم في العملية ضروري لتقليل الإجهاد.
- التلوث:يعد الحفاظ على بيئة تفريغ نظيفة أمرًا بالغ الأهمية لمنع التلوث، والذي يمكن أن يؤدي إلى تدهور جودة الطبقة الرقيقة.
باختصار، يعد الرش بالرش طريقة متعددة الاستخدامات ودقيقة لترسيب الأغشية الرقيقة بتجانس وكثافة وتماسك ممتازين.وهي تنطوي على قصف المادة المستهدفة بأيونات عالية الطاقة في غرفة مفرغة من الهواء، مما يؤدي إلى قذف الذرات وترسيبها على الركيزة.وتستخدم هذه العملية على نطاق واسع في صناعات مثل تصنيع أشباه الموصلات والبصريات والتشطيب السطحي، حيث تكون الأغشية الرقيقة عالية الجودة ضرورية.
جدول ملخص:
| الجانب الرئيسي | التفاصيل |
|---|---|
| تعريف | تقنية ترسيب البخار الفيزيائي (PVD) لترسيب الأغشية الرقيقة. |
| الغرض | إنشاء أغشية رقيقة موحدة وكثيفة ومتماسكة للتطبيقات الدقيقة. |
| المكونات الرئيسية | المادة المستهدفة، والركيزة، وغرفة التفريغ، والغاز الخامل (مثل الأرجون). |
| الآلية | تقصف الأيونات عالية الطاقة الهدف، فتقذف الذرات التي تترسب على الركيزة. |
| المزايا | التوحيد، والكثافة، والالتصاق، وتعدد استخدامات المواد، والنقاء العالي. |
| التطبيقات | أشباه الموصلات، والطلاءات البصرية، وتشطيب الأسطح، والتخزين المغناطيسي. |
| ظروف العملية | بيئة تفريغ الهواء، والتحكم في ضغط الغاز، والجهد، والطاقة، ودرجة الحرارة. |
| التحديات | تآكل الهدف، وإجهاد الأغشية، والتحكم في التلوث. |
