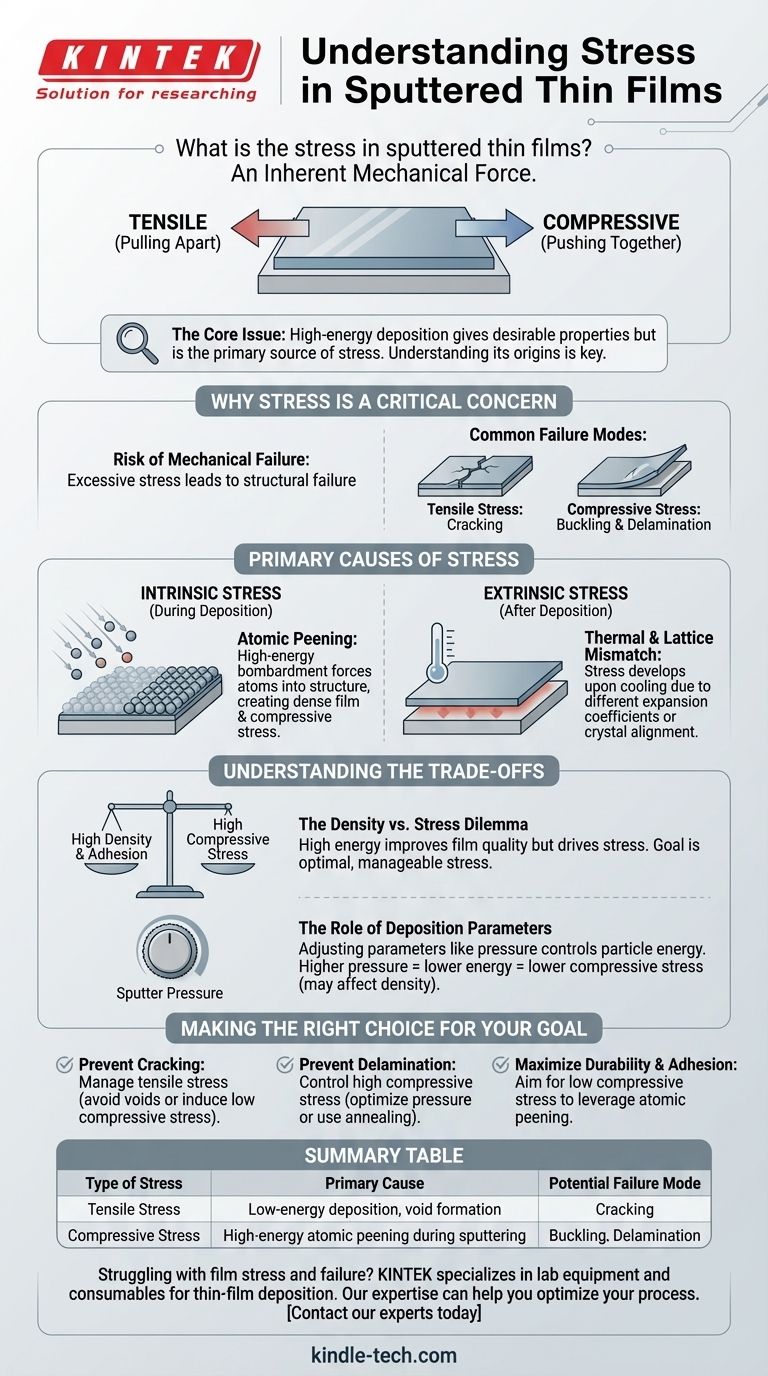

غالبًا ما تعاني الأغشية الرقيقة المرشوشة من إجهاد داخلي بسبب طبيعة عملية الرش والمواد المستخدمة.ينشأ هذا الإجهاد من عوامل مثل الاختلافات في معاملات التمدد الحراري بين الفيلم والركيزة، والإجهاد الداخلي الناتج عن عملية الترسيب، والتغيرات في البنية المجهرية أثناء نمو الفيلم.يمكن أن يكون الإجهاد إما إجهاد شد (شد الفيلم) أو ضغط (دفع الفيلم معًا)، اعتمادًا على ظروف الترسيب وخصائص المواد.وتُعد إدارة هذا الإجهاد أمرًا بالغ الأهمية لضمان متانة الغشاء الرقيق والتصاقه وأدائه في تطبيقات مثل الخلايا الشمسية والأجهزة الكهروكيميائية الدقيقة والطلاءات البصرية.يتطلب فهم الإجهاد والتحكم فيه اختيارًا دقيقًا للمواد ومعلمات العملية ومعالجات ما بعد الترسيب.
شرح النقاط الرئيسية:
-
منشأ الإجهاد في الأغشية الرقيقة المبثوقة:
- الإجهاد الحراري:يحدث بسبب الاختلافات في معاملات التمدد الحراري بين الطبقة الرقيقة والركيزة.عندما يبرد الغشاء بعد الترسيب، يمكن أن يؤدي عدم تطابق التمدد أو الانكماش إلى إجهاد الشد أو الانضغاط.
- الإجهاد الداخلي:ينشأ من عملية الترسيب نفسها.يمكن لعوامل مثل القصف الأيوني، وحركة الذرات، ونمو الحبيبات أثناء عملية الترسيب أن تخلق ضغوطًا داخلية داخل الفيلم.
- إجهاد البنية المجهرية:ينتج عن العيوب أو الفراغات أو هياكل النمو العمودي في الفيلم.يمكن أن تغير هذه العيوب من الخواص الميكانيكية للفيلم وتساهم في الإجهاد.
-
أنواع الإجهاد:
- إجهاد الشد:يسحب الفيلم بعيدًا عن بعضه البعض، وغالبًا ما يحدث ذلك بسبب الانكماش أثناء التبريد أو عدم كفاية حركة الأداتوم أثناء الترسيب.
- الإجهاد الضاغط:يدفع الفيلم معًا، وينتج عادةً عن القصف الأيوني أو دمج الذرات الزائدة أثناء الترسيب.
-
العوامل المؤثرة على الإجهاد:
- معلمات الترسيب:يمكن أن تؤثر معلمات مثل قوة الاخرق وضغط الغاز ودرجة حرارة الركيزة بشكل كبير على مستويات الإجهاد.على سبيل المثال، قد تؤدي قوة الاخرق الأعلى إلى زيادة الضغط الانضغاطي بسبب تعزيز القصف الأيوني.
- خواص المواد:يؤثر اختيار المادة المستهدفة وخصائصها، مثل درجة الانصهار والبنية الذرية، على الإجهاد.على سبيل المثال، قد تُظهر المعادن ذات درجات الانصهار العالية إجهادًا جوهريًا أعلى.
- خصائص الركيزة:تلعب الخواص الحرارية والميكانيكية للركيزة، مثل التوصيل الحراري والصلابة، دورًا في تطور الإجهاد.
-
تأثير الإجهاد على خواص الغشاء:
- الالتصاق:يمكن أن يؤدي الإجهاد المفرط إلى إضعاف الرابطة بين الغشاء والركيزة، مما يؤدي إلى التفكك أو التقشير.
- المتانة:تجعل مستويات الإجهاد العالية الفيلم أكثر عرضة للتشقق أو الخدش أو التدهور الكيميائي، خاصةً في الأفلام المغلفة بطبقة ناعمة.
- الأداء:يمكن أن يؤدي الإجهاد إلى تغيير الخصائص البصرية والكهربائية والميكانيكية، مما يؤثر على تطبيقات مثل الخلايا الشمسية والطلاءات البصرية والأجهزة الكهروكيميائية الدقيقة.
-
استراتيجيات التحكم في الإجهاد:
- تحسين ظروف الترسيب الأمثل:يمكن أن يساعد ضبط المعلمات مثل طاقة الاخرق وضغط الغاز ودرجة حرارة الركيزة في إدارة مستويات الإجهاد.
- معالجات ما بعد الترسيب:يمكن أن يخفف التلدين أو المعالجات الحرارية من الإجهاد عن طريق السماح للذرات بإعادة ترتيبها وتقليل العيوب.
- اختيار المواد:يمكن أن يؤدي اختيار المواد ذات معاملات التمدد الحراري والخصائص الميكانيكية المتوافقة إلى تقليل الإجهاد.
-
التطبيقات واعتبارات الإجهاد:
- الخلايا الشمسية:إدارة الإجهاد أمر بالغ الأهمية لضمان الاستقرار والكفاءة على المدى الطويل في الخلايا الشمسية ذات الأغشية الرقيقة.
- الطلاءات الضوئية:يعد توزيع الإجهاد المنتظم ضرورياً للحفاظ على الأداء البصري والمتانة في الأغشية المنبثقة المستخدمة في الطلاءات العاكسة أو المضادة للانعكاس.
- الأجهزة الكهروكيميائية الدقيقة:يضمن التحكم في الإجهاد الالتصاق والوظائف المناسبة للطلاءات البلاتينية أو غيرها من الطلاءات المعدنية في أجهزة مثل خلايا الوقود وأجهزة الاستشعار.
من خلال فهم أصول الإجهاد وأنواعه وتأثيراته في الأغشية الرقيقة المنبثقة، يمكن للمصنعين تحسين عمليات الترسيب وخيارات المواد لإنتاج طلاءات عالية الجودة ومتينة للتطبيقات المتقدمة.
جدول ملخص:
| الجانب | التفاصيل |
|---|---|
| أصول الإجهاد | الإجهاد الحراري، والإجهاد الداخلي، والإجهاد الباطني، والإجهاد البنائي الجزئي |
| أنواع الإجهاد | الشد (الشد (الشد المتباعد)، والضغط (الدفع معاً) |
| العوامل المؤثرة | معلمات الترسيب، وخصائص المواد، وخصائص الركيزة |
| التأثير على الخصائص | الالتصاق والمتانة والأداء |
| استراتيجيات التحكم | تحسين الترسيب ومعالجات ما بعد الترسيب واختيار المواد |
| التطبيقات | الخلايا الشمسية والطلاءات الضوئية والأجهزة الكهروكيميائية الدقيقة |
