ما هي تقنية التبخير الحراري في الفراغ؟ دليل لترسيب الأغشية الرقيقة عالية النقاء

يُعد التبخير الحراري تقنية أساسية لترسيب الأغشية الرقيقة تُستخدم لإنشاء طبقات نقية للغاية على سطح ما. وهي نوع من الترسيب المادي بالبخار (PVD) حيث يتم تسخين مادة المصدر داخل غرفة تفريغ عالية حتى تتبخر. ينتقل هذا البخار بعد ذلك دون عائق عبر الفراغ ويتكثف على ركيزة أبرد، مكونًا طبقة رقيقة موحدة.

المبدأ الأساسي للتبخير الحراري هو "غلي" المادة في فراغ شبه مثالي. هذا الفراغ ليس مجرد حالة بيئية؛ بل هو مكون حاسم يضمن أن للذرات المتبخرة مسارًا مباشرًا ونظيفًا إلى الهدف، مما يمنع التلوث ويضمن جودة الغشاء النهائي.

الآلية الأساسية: من المادة الصلبة إلى الغشاء الرقيق

يتبع التبخير الحراري، المعروف أيضًا باسم التبخير المقاوم، عملية فيزيائية مباشرة وخاضعة للرقابة العالية. كل خطوة ضرورية لبناء غشاء عالي الجودة.

المادة المصدر والسخان

تبدأ العملية بوضع المادة المراد ترسيبها - غالبًا في شكل حبيبات أو سلك أو مسحوق - في حاوية تُعرف باسم المصدر. يمكن أن يكون هذا المصدر بوتقة خزفية صغيرة أو "قارب" أو "سلة" مصنوعة من معدن مقاوم للتآكل مثل التنغستن أو الموليبدينوم.

دور المقاومة الكهربائية

تم تصميم هذا المصدر ليكون ذا مقاومة كهربائية عالية. يتم تمرير تيار كهربائي عالٍ مباشرة من خلاله، مما يتسبب في تسخينه بسرعة، تمامًا مثل الفتيل الموجود في المصباح المتوهج. ولهذا السبب غالبًا ما تسمى التقنية بالتبخير المقاوم.

الانصهار والتبخر

تنتقل الحرارة الشديدة من المصدر إلى مادة الترسيب. ومع ارتفاع درجة الحرارة، تذوب المادة أولاً إلى سائل ثم تبدأ في التبخر، مطلقة تيارًا من الذرات أو الجزيئات في الغرفة. يحدث هذا عندما يصبح ضغط بخار المادة كبيرًا.

الترسيب على الركيزة

تسافر هذه الذرات المتبخرة في مسارات مستقيمة وخط رؤية عبر غرفة التفريغ. وفي النهاية تصطدم بركيزة أبرد (الجسم الذي يتم تغطيته) موضوعة استراتيجيًا فوق المصدر أو بالقرب منه. عند التلامس، تفقد الذرات طاقتها الحرارية، وتتكثف مرة أخرى إلى حالة صلبة، وتتراكم طبقة تلو الأخرى لتشكل غشاءً رقيقًا.

لماذا الفراغ غير قابل للتفاوض

يجب أن تحدث العملية برمتها في بيئة تفريغ عالية. ترتبط جودة هذا الفراغ ارتباطًا مباشرًا بجودة الغشاء الناتج.

منع التلوث

يتم تفريغ غرفة التفريغ إلى ضغوط منخفضة للغاية (عادةً 10⁻⁵ إلى 10⁻⁷ ملي بار) لإزالة جميع الهواء تقريبًا والملوثات الغازية الأخرى. بدون هذا، سيصطدم تيار البخار الساخن والمتفاعل على الفور بالأكسجين والنيتروجين، مكونًا أكاسيد ونيتريدات غير مرغوب فيها داخل الغشاء.

ضمان مسار مباشر

يخلق الفراغ بيئة نقل خالية من التصادم. من خلال إزالة جزيئات الهواء، فإنه يوفر مسارًا واضحًا وغير معاق لذرات المادة المتبخرة للسفر من المصدر إلى الركيزة. وهذا يضمن طلاءًا موحدًا واستخدامًا فعالًا لمادة المصدر.

فهم المفاضلات والخصائص

على الرغم من فعاليته، فإن التبخير الحراري هو تقنية ذات نقاط قوة وقيود محددة تجعلها مناسبة لتطبيقات معينة دون غيرها.

البساطة والتنوع

تتمثل إحدى المزايا الرئيسية للتبخير الحراري في بساطته النسبية وفعاليته من حيث التكلفة مقارنة بطرق الترسيب المادي بالبخار الأخرى. وهو فعال للغاية لترسيب مجموعة واسعة من المواد، وخاصة المعادن النقية والسبائك البسيطة، مما يحقق أغشية ذات نقاء والتصاق جيدين.

طاقة ترسيب منخفضة

تسافر الذرات في التبخير الحراري بطاقتها الحرارية فقط، وهي منخفضة جدًا. وهذا يعني أنها تصل إلى الركيزة بطاقة حركية أقل مقارنة بالذرات في عملية مثل الرش. قد تكون هذه ميزة لطلاء الركائز الحساسة.

الحاجة إلى تسخين الركيزة

أحد نتائج انخفاض طاقة الترسيب هو أن الذرات الواصلة قد لا تمتلك طاقة كافية لتكوين غشاء كثيف ومنظم جيدًا من تلقاء نفسها. للتغلب على ذلك، غالبًا ما يتم تسخين الركيزة إلى ما بين 250 درجة مئوية و 350 درجة مئوية. تسمح هذه الطاقة المضافة للذرات بالتحرك على السطح والاستقرار في بنية أكثر استقرارًا.

اختلافات البنية المجهرية

من المهم أن نفهم أن البنية المجهرية للغشاء المترسب يمكن أن تكون مختلفة تمامًا عن المادة السائبة التي تم تبخيرها. تخلق الظروف منخفضة الطاقة والفراغ بيئة نمو فريدة، والتي يجب أخذها في الاعتبار عند الحاجة إلى خصائص مادية محددة.

متى تختار التبخير الحراري

يعتمد اختيار تقنية الترسيب المناسبة بالكامل على أهداف مشروعك وموادك وميزانيتك.

• إذا كان تركيزك الأساسي هو الفعالية من حيث التكلفة للمعادن النقية: يعد التبخير الحراري خيارًا ممتازًا لترسيب أغشية معدنية عالية النقاء مثل الألومنيوم أو الذهب أو الكروم لتطبيقات مثل المرايا والوصلات الكهربائية.
• إذا كنت تعمل مع ركائز حساسة للحرارة: يمكن أن تكون الطبيعة منخفضة الطاقة لتيار البخار مفيدة، ولكن يجب أن تفكر فيما إذا كانت الركيزة يمكنها تحمل التسخين المطلوب لضمان جودة غشاء جيدة.
• إذا كان تحقيق بنية بلورية محددة أمرًا بالغ الأهمية: كن مستعدًا للتحكم بعناية في معلمات العملية مثل درجة حرارة الركيزة ومعدل الترسيب، واعلم أن طرق الترسيب المادي بالبخار الأخرى قد توفر تحكمًا مباشرًا أكثر في الخصائص النهائية للغشاء.

في نهاية المطاف، يعد التبخير الحراري تقنية قوية ومتاحة لإنشاء أغشية رقيقة عالية الجودة عند تطبيق مبادئ التشغيل والقيود الخاصة به بشكل صحيح.

جدول ملخص:

الجانب	التفاصيل الرئيسية
نوع العملية	الترسيب المادي بالبخار (PVD)
المبدأ الأساسي	التسخين المقاوم للمادة في فراغ عالٍ لإنشاء بخار يتكثف على ركيزة.
الضغط النموذجي	10⁻⁵ إلى 10⁻⁷ ملي بار
درجة حرارة الركيزة النموذجية	250 درجة مئوية إلى 350 درجة مئوية
الأفضل لـ	الترسيب الفعال من حيث التكلفة للمعادن النقية (مثل الألومنيوم، الذهب) للمرايا، والوصلات الكهربائية.
القيود الرئيسية	قد تتطلب طاقة الترسيب المنخفضة تسخين الركيزة للحصول على كثافة الغشاء وبنيته المثلى.

هل أنت مستعد لدمج التبخير الحراري عالي النقاء في سير عمل مختبرك؟

في KINTEK، نحن متخصصون في توفير معدات المختبرات والمواد الاستهلاكية الموثوقة لجميع احتياجات ترسيب الأغشية الرقيقة لديك. سواء كنت تقوم بتطوير مكونات إلكترونية جديدة، أو طلاءات بصرية، أو مواد متقدمة، يمكن لخبرتنا ومجموعتنا من المنتجات مساعدتك في تحقيق نتائج دقيقة ومتسقة.

دعنا نناقش مشروعك. اتصل بخبرائنا اليوم

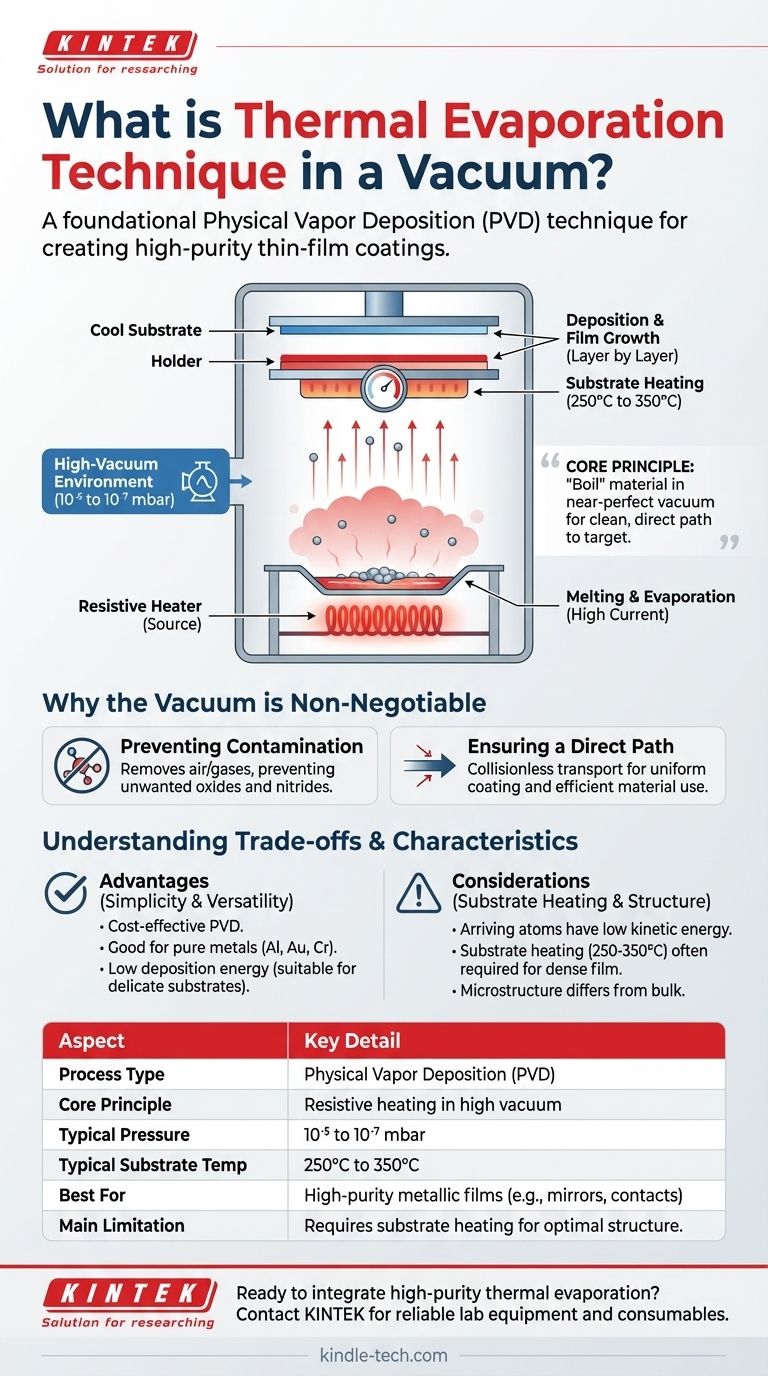

دليل مرئي
