ما هي تقنية التبخير الفراغي للأغشية الرقيقة؟ دليل لترسيب الأغشية الرقيقة عالية النقاء

في جوهرها، التبخير الفراغي هو تقنية ترسيب فيزيائي للبخار (PVD) تُستخدم لإنشاء طبقات رقيقة للغاية من المواد، غالبًا ما تكون بسماكة ذرات قليلة. تتضمن العملية تسخين مادة مصدر داخل غرفة مفرغة للغاية حتى تتبخر. ثم تنتقل هذه الذرات المتبخرة عبر الفراغ وتتكثف على سطح هدف أكثر برودة، يُعرف بالركيزة، لتشكيل غشاء رقيق موحد.

المبدأ الأساسي للتبخير الفراغي هو استخدام الفراغ لخفض نقطة غليان المادة وتوفير مسار لبخارها للانتقال مباشرة إلى الهدف. وهذا يسمح بالترسيب المتحكم فيه، على خط الرؤية، لطبقة مادة نقية.

كيف تعمل العملية

لفهم التبخير الفراغي، من الأفضل تقسيمه إلى مكوناته الأساسية وتسلسل الأحداث. تكمن أناقة هذه التقنية في بساطتها الفيزيائية.

المكونات الأساسية

يتكون كل نظام تبخير فراغي من ثلاثة أجزاء رئيسية تعمل معًا:

1. غرفة فراغ تحتوي على العملية بأكملها.
2. مادة مصدر (مادة متبخرة) وطريقة لتسخينها.
3. ركيزة، وهي الجسم الذي يتم طلاؤه.

الدور الحاسم للفراغ

يعد إنشاء فراغ عالٍ هو الخطوة الأكثر أهمية. يؤدي إزالة الهواء وجزيئات الغاز الأخرى من الغرفة إلى تحقيق هدفين أساسيين.

أولاً، يخفض بشكل كبير نقطة غليان مادة المصدر. تمامًا كما يغلي الماء عند درجة حرارة أقل في الارتفاعات العالية، تتبخر جميع المواد بسهولة أكبر في الفراغ.

ثانيًا، والأهم من ذلك، أنه يزيد من المسار الحر المتوسط للذرات المتبخرة. وهذا يعني أن الذرات المتبخرة يمكن أن تنتقل مباشرة من المصدر إلى الركيزة في خط مستقيم دون الاصطدام بجزيئات الغاز الأخرى، مما قد يؤدي إلى تشتيتها وإدخال شوائب إلى الغشاء.

تسلسل الترسيب

تتبع العملية تسلسلاً مباشرًا:

1. توضع مادة المصدر والركيزة داخل غرفة الفراغ.
2. تقوم مضخات عالية القدرة بإفراغ الغرفة لإنشاء فراغ.
3. يتم تسخين مادة المصدر حتى تبدأ في التبخر (أو التسامي).
4. ينتقل البخار في خط مستقيم ويتكثف على الركيزة الأكثر برودة.
5. بمرور الوقت، تتراكم هذه الذرات المتكثفة لتشكل غشاءً رقيقًا مستمرًا.

طرق التسخين الشائعة

التمييز الأساسي بين الأنواع المختلفة للتبخير الفراغي يكمن في كيفية تسخين مادة المصدر.

التبخير الحراري

هذه هي الطريقة الأكثر شيوعًا ومباشرة. توضع مادة المصدر في "قارب" أو بوتقة صغيرة مقاومة للكهرباء، عادة ما تكون مصنوعة من التنغستن أو الموليبدينوم.

يتم تمرير تيار كهربائي عالٍ عبر القارب، مما يؤدي إلى تسخينه بسرعة بسبب المقاومة. تنتقل هذه الحرارة إلى مادة المصدر، مما يؤدي إلى تبخرها.

التبخير بشعاع الإلكترون (E-Beam)

بالنسبة للمواد ذات نقاط الانصهار العالية جدًا (مثل البلاتين أو السيراميك)، لا يكفي التبخير الحراري. يستخدم التبخير بشعاع الإلكترون شعاعًا مركزًا وعالي الطاقة من الإلكترونات لتسخين مادة المصدر مباشرة.

تودع هذه الطريقة الطاقة بدقة وكثافة لا تصدق، مما يسمح بتبخير مجموعة واسعة من المواد. كما تعتبر عملية "أنظف"، حيث لا يتم تسخين البوتقة المحيطة بنفس الدرجة، مما يقلل من خطر التلوث.

فهم المقايضات

مثل أي عملية تقنية، للتبخير الفراغي مزايا واضحة وقيود محددة تجعله مناسبًا لبعض التطبيقات وليس لغيرها.

المزايا الرئيسية

يستخدم التبخير الفراغي على نطاق واسع لأنه بسيط نسبيًا وفعال من حيث التكلفة، خاصة لأنظمة التبخير الحراري القياسية.

يمكن للعملية تحقيق معدلات ترسيب عالية، مما يجعلها فعالة للإنتاج. كما أنها تنتج أغشية عالية النقاء جدًا نظرًا لأن العملية تحدث في فراغ مع الحد الأدنى من الملوثات.

القيود الشائعة

أكبر عيب هو طبيعته على خط الرؤية. نظرًا لأن البخار ينتقل في خط مستقيم، لا يمكنه بسهولة طلاء الأشكال المعقدة ثلاثية الأبعاد أو جوانب الميزات على الركيزة. يؤدي هذا إلى تغطية خطوات ضعيفة.

علاوة على ذلك، قد يكون من الصعب ترسيب السبائك أو المواد المركبة بشكل متسق. إذا كانت مادة المصدر مصنوعة من عناصر ذات نقاط غليان مختلفة، فإن العنصر الأكثر تطايرًا سيتبخر أولاً، مما يغير تركيبة الغشاء الناتج بمرور الوقت.

اتخاذ الخيار الصحيح لهدفك

يعتمد اختيار تقنية الترسيب كليًا على متطلبات الغشاء النهائي وهندسة الجزء الذي يتم طلاؤه.

• إذا كان تركيزك الأساسي هو إنشاء طبقات معدنية بسيطة للبصريات أو الإلكترونيات: التبخير الحراري هو خيار ممتاز وفعال من حيث التكلفة وموثوق به.
• إذا كان تركيزك الأساسي هو ترسيب أغشية عالية النقاء أو مواد ذات نقاط انصهار عالية: يوفر التبخير بشعاع الإلكترون الطاقة والتحكم اللازمين.
• إذا كان تركيزك الأساسي هو طلاء الأسطح المعقدة وغير المستوية بشكل موحد: يجب عليك البحث عن طرق بديلة مثل التذرية أو الترسيب الكيميائي للبخار (CVD).

يظل التبخير الفراغي تقنية أساسية وقوية لإنشاء الأغشية الرقيقة عالية النقاء التي تمكّن الكثير من التكنولوجيا الحديثة.

جدول الملخص:

الجانب	الوصف
نوع العملية	الترسيب الفيزيائي للبخار (PVD)
المبدأ الرئيسي	تسخين مادة مصدر في فراغ لتبخيرها، وتشكيل غشاء رقيق على ركيزة.
الطرق الأساسية	التبخير الحراري، التبخير بشعاع الإلكترون (E-Beam)
الأفضل لـ	طبقات معدنية عالية النقاء، طلاءات بسيطة على الأسطح المستوية، إنتاج فعال من حيث التكلفة.
القيود الرئيسية	تغطية خطوات ضعيفة على الأشكال المعقدة ثلاثية الأبعاد بسبب الترسيب على خط الرؤية.

هل أنت مستعد لدمج الأغشية الرقيقة عالية النقاء في أعمال البحث والتطوير أو خط الإنتاج الخاص بك؟ تعد معدات المختبرات المناسبة أمرًا بالغ الأهمية للنجاح. تتخصص KINTEK في أنظمة التبخير الفراغي الدقيقة والمواد الاستهلاكية، وتلبي الاحتياجات الدقيقة للمختبرات في علوم المواد والبصريات وأبحاث أشباه الموصلات. يمكن لخبرائنا مساعدتك في اختيار إعداد التبخير الحراري أو بشعاع الإلكترون المثالي لتحقيق أهداف الترسيب الخاصة بك بكفاءة وموثوقية. اتصل بفريقنا اليوم لمناقشة تطبيقك المحدد وتلقي استشارة شخصية.

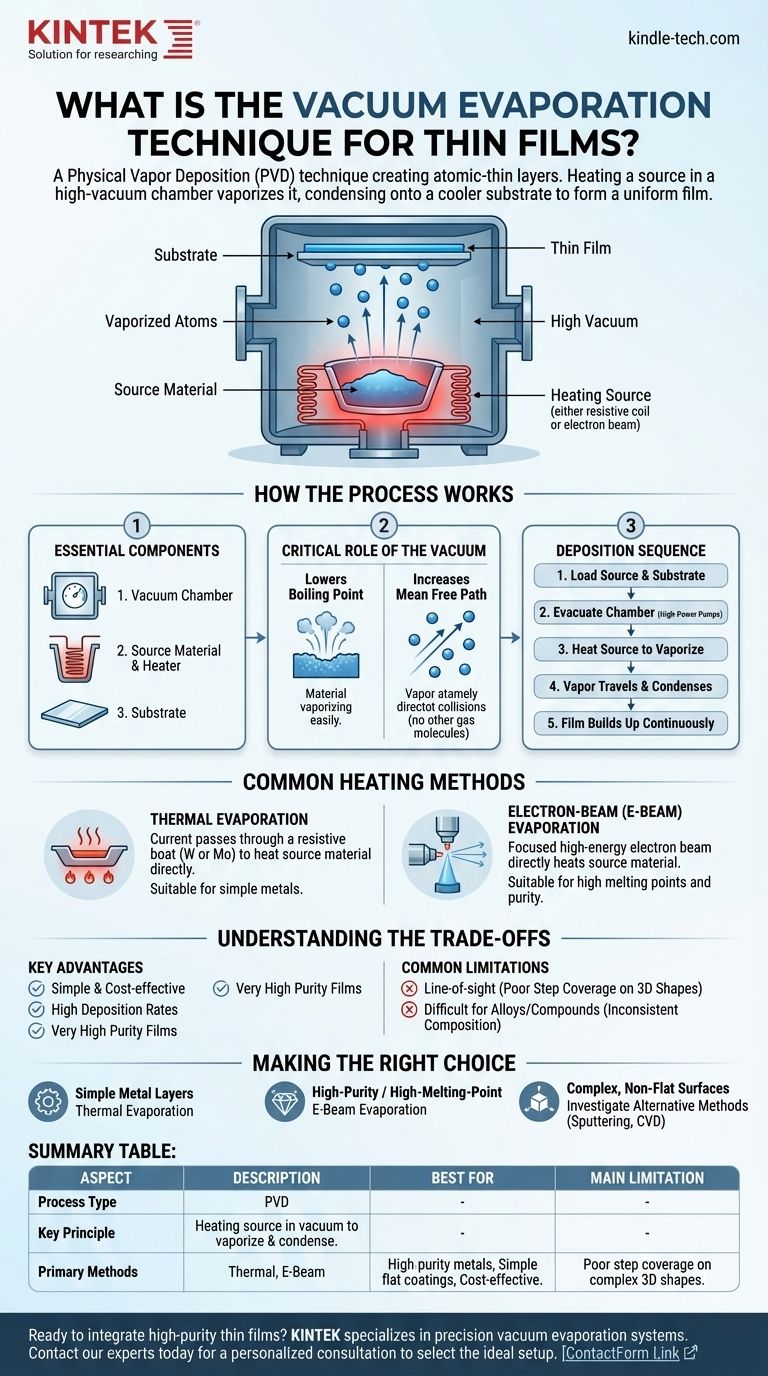

دليل مرئي
