ما هو ضغط الترسيب بالتبخير الحراري؟ أتقن مفتاح الأغشية الرقيقة عالية الجودة

في التبخير الحراري، يشير ضغط الترسيب إلى بيئة الفراغ العالي التي يتم إنشاؤها داخل غرفة المعالجة، وهو أمر ضروري لجودة الفيلم الرقيق النهائي. يتم الحفاظ على هذا الضغط عادةً في نطاق 10⁻⁵ إلى 10⁻⁷ ملي بار (حوالي 10⁻⁵ إلى 10⁻⁷ تور)، على الرغم من أن القيمة المحددة تعتمد على المادة التي يتم ترسيبها والنقاء المطلوب للفيلم.

المبدأ الأساسي مباشر: يؤدي انخفاض ضغط الغرفة إلى إنشاء مسار أنظف وأكثر مباشرة للمادة المتبخرة للانتقال من المصدر إلى الركيزة. هذا الضغط هو المعيار الأساسي الذي يحدد نقاء وكثافة والأداء العام للفيلم الرقيق المترسب.

الدور الحاسم للفراغ العالي

التبخير الحراري هو تقنية ترسيب فيزيائي للبخار (PVD) حيث يتم تسخين مادة المصدر في فراغ حتى تتبخر. ثم تنتقل جزيئات البخار هذه عبر الغرفة وتتكثف على ركيزة أكثر برودة، لتشكل فيلمًا رقيقًا. ضغط الغرفة ليس متغيرًا سلبيًا؛ بل يتحكم بنشاط في نتيجة هذه العملية.

ضمان "متوسط المسار الحر"

أحد الأسباب الرئيسية لإنشاء فراغ عالٍ هو زيادة متوسط المسار الحر—متوسط المسافة التي يمكن أن يقطعها جسيم البخار قبل الاصطدام بجزيء غاز آخر.

في الفراغ المنخفض (الضغط الأعلى)، تمتلئ الغرفة بجزيئات الغاز المتبقية مثل النيتروجين والأكسجين وبخار الماء. ستتصادم جزيئات المصدر المتبخرة مع هذه الجزيئات، مما يؤدي إلى تشتيتها ومنعها من الوصول إلى الركيزة في مسار مباشر لخط الرؤية.

عن طريق ضخ الغرفة إلى فراغ عالٍ (ضغط منخفض)، نزيل هذه العوائق. وهذا يضمن انتقال المادة المتبخرة دون عوائق من المصدر إلى الركيزة، مما يؤدي إلى فيلم أكثر تجانسًا وكثافة.

تقليل تلوث الفيلم

يمكن لأي جزيئات غاز متبقية في الغرفة أن تنحصر داخل الفيلم المتنامي أو تتفاعل مع المادة المترسبة. يمكن أن يؤدي هذا التلوث إلى تدهور شديد في خصائص الفيلم.

على سبيل المثال، يمكن للغازات التفاعلية مثل الأكسجين أن تؤكسد الفيلم المعدني أثناء تشكله، مما يغير خصائصه الكهربائية والبصرية. وهذا أمر بالغ الأهمية بشكل خاص في التطبيقات الحساسة مثل تصنيع شاشات OLED والخلايا الكهروضوئية العضوية، حيث يكون نقاء الفيلم أمرًا بالغ الأهمية لأداء الجهاز. يؤدي انخفاض الضغط الأساسي مباشرة إلى فيلم أنقى.

التمييز بين مفاهيم الضغط الرئيسية

يمكن أن يشير مصطلح "الضغط" إلى شيئين متميزين في نظام التبخير الحراري. فهم الفرق هو المفتاح لإتقان العملية.

ضغط الغرفة الأساسي

هذا هو الضغط الذي يتم تحقيقه داخل غرفة التفريغ قبل بدء عملية الترسيب. يتم إنشاؤه بواسطة مضخات التفريغ ويمثل المستوى الأولي للنظافة.

هذا هو الضغط الذي يتم ذكره عادةً في وصفات العملية، بقيم تتراوح بين 10⁻⁵ و 10⁻⁷ ملي بار. يشير انخفاض الضغط الأساسي إلى عدد أقل من جزيئات الغاز الخلفية وبيئة أنظف.

ضغط بخار المصدر

هذا هو الضغط الناتج عن مادة المصدر المتبخرة نفسها عند تسخينها. لكي تتبخر المادة أو تتسامى بفعالية، يجب أن يتجاوز ضغط بخارها بشكل كبير الضغط الأساسي للغرفة.

يبلغ ضغط البخار المستهدف الشائع لمادة المصدر أثناء الترسيب حوالي 10⁻² تور. هذا الفرق في الضغط هو الذي يدفع انتقال الكتلة من بوتقة المصدر إلى الركيزة.

فهم المقايضات

يتضمن اختيار ضغط الترسيب الصحيح موازنة متطلبات الجودة مقابل القيود العملية. لا يوجد ضغط "أفضل" واحد لكل تطبيق.

النقاء مقابل التكلفة والوقت

يؤدي تحقيق فراغ فائق الارتفاع (UHV) في نطاق 10⁻⁹ تور أو أقل إلى إنتاج أفلام نقية بشكل استثنائي. ومع ذلك، يتطلب الوصول إلى هذه الضغوط مضخات أكثر تطوراً وتكلفة، بالإضافة إلى أوقات ضخ أطول بكثير.

بالنسبة للعديد من التطبيقات الصناعية، يعد مستوى الفراغ العالي البالغ 10⁻⁶ تور حلاً وسطًا عمليًا، حيث يوفر جودة فيلم جيدة دون التكلفة والوقت الباهظين لنظام UHV.

حساسية المواد والتطبيق

يعتمد الضغط الأساسي المطلوب بشكل كبير على المادة التي يتم ترسيبها واستخدامها النهائي.

قد يتطلب طلاء معدن بسيط وغير تفاعلي مثل الذهب لأغراض زخرفية فراغًا معتدلاً فقط. في المقابل، يتطلب ترسيب مادة تفاعلية مثل الألومنيوم أو مركب عضوي حساس لجهاز إلكتروني ضغطًا أساسيًا أقل بكثير لمنع الأكسدة وضمان الأداء.

تحديد الضغط الصحيح لهدفك

يجب أن يكون اختيارك للضغط مدفوعًا بالنتيجة المحددة التي تحتاج إلى تحقيقها. استخدم ما يلي كدليل.

• إذا كان تركيزك الأساسي هو أقصى نقاء للفيلم (مثل شاشات OLED، الأجهزة البحثية): اهدف إلى أدنى ضغط أساسي يمكن لنظامك تحقيقه عمليًا، ويفضل أن يكون 10⁻⁷ ملي بار أو أقل، لتقليل التلوث.
• إذا كان تركيزك الأساسي هو الطلاء للأغراض العامة (مثل الملامسات المعدنية البسيطة، المرشحات البصرية): غالبًا ما يكون الضغط الأساسي المعتدل في نطاق 10⁻⁵ إلى 10⁻⁶ ملي بار هدفًا فعالاً من حيث التكلفة وكافيًا.
• إذا كنت تعاني من ضعف جودة الفيلم أو نتائج ترسيب غير متسقة: الفراغ غير الكافي هو المشتبه به الرئيسي؛ تحقق من سلامة غرفتك وأداء مضخات التفريغ لديك.

في النهاية، التحكم في ضغط الترسيب يتعلق بالتحكم في البيئة التي يولد فيها فيلمك.

جدول الملخص:

نطاق الضغط	التطبيق النموذجي	النتيجة الرئيسية
10⁻⁵ ملي بار	الطلاءات المعدنية للأغراض العامة، المرشحات البصرية	فعال من حيث التكلفة، نقاء كافٍ
10⁻⁶ ملي بار	الوصلات الإلكترونية القياسية، البحث	جودة وتجانس جيدان للفيلم
10⁻⁷ ملي بار أو أقل	الأفلام عالية النقاء (شاشات OLED، الخلايا الكهروضوئية)، المواد الحساسة	أقصى نقاء، أدنى تلوث

هل تواجه صعوبة في نقاء الفيلم أو نتائج ترسيب غير متسقة؟ تعد بيئة الفراغ المناسبة أمرًا بالغ الأهمية. في KINTEK، نحن متخصصون في معدات المختبرات عالية الأداء، بما في ذلك أنظمة التبخير الحراري المصممة لتحقيق والحفاظ على الضغوط الدقيقة التي يتطلبها بحثك أو إنتاجك. سواء كنت تقوم بتطوير شاشات OLED من الجيل التالي أو تحتاج إلى طلاءات موثوقة للأغراض العامة، فإن خبرتنا تضمن تحسين عمليتك لتحقيق النجاح.

اتصل بخبرائنا اليوم لمناقشة احتياجاتك المحددة واكتشاف كيف يمكن لحلول KINTEK أن تعزز جودة وكفاءة أفلامك الرقيقة.

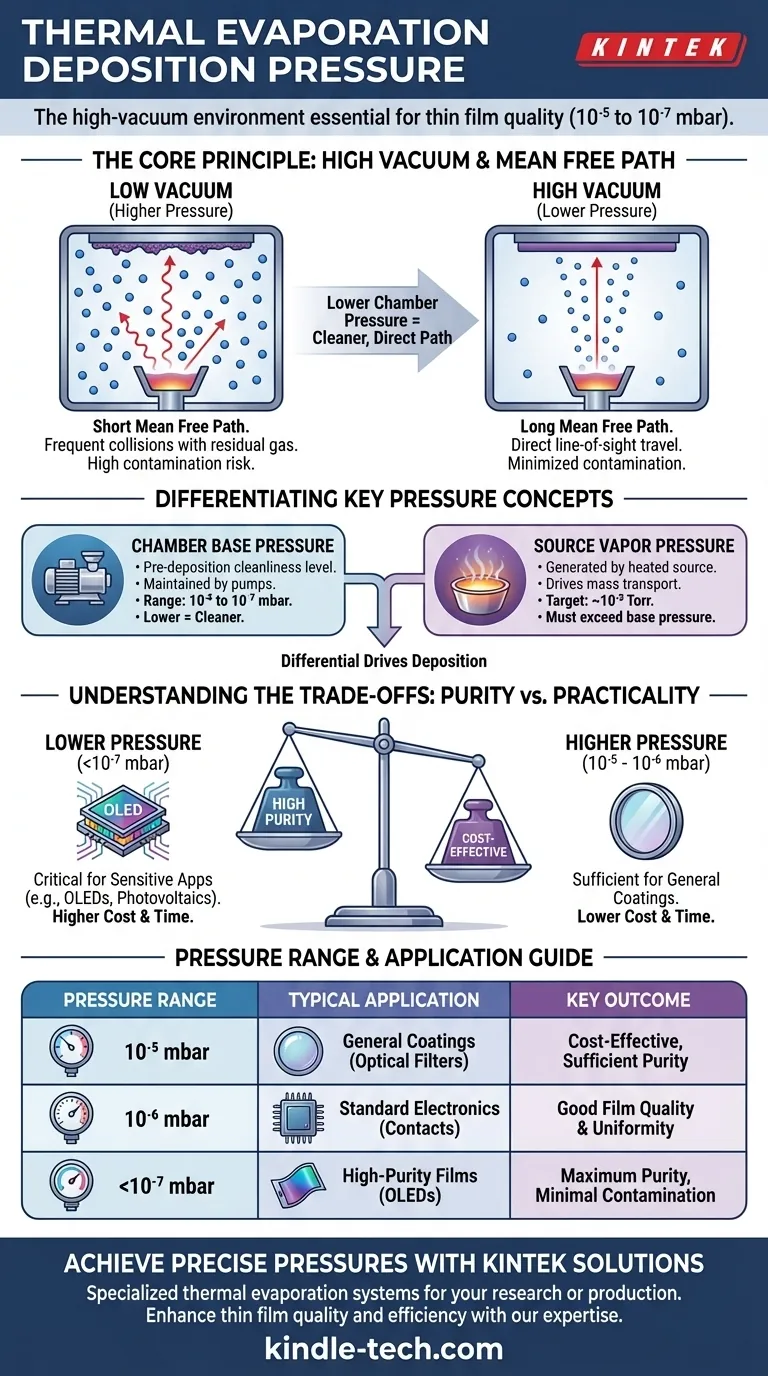

دليل مرئي
