ترسيب الأغشية الرقيقة عن طريق الرش المغنطروني المغنطروني هو تقنية ترسيب بخار فيزيائي (PVD) عالية التحكم والفعالية تُستخدم لإنشاء طبقات رقيقة وموحدة على الركائز.وهي تنطوي على استخدام مجال مغناطيسي لتعزيز عملية الترسيب، حيث يتم إخراج الذرات من المادة المستهدفة وترسيبها على الركيزة.وتُستخدم هذه الطريقة على نطاق واسع في صناعات مثل أشباه الموصلات والبصريات والطلاءات نظرًا لقدرتها على إنتاج أغشية رقيقة عالية الجودة ومتينة ودقيقة ذات خصائص مصممة خصيصًا.تعمل هذه العملية في بيئة عالية التفريغ، باستخدام الغاز المؤين (الأرجون عادةً) لقصف المادة المستهدفة، مما يؤدي إلى قذف الذرات وترسيبها على الركيزة.ويقوم المجال المغناطيسي بحصر الإلكترونات بالقرب من الهدف، مما يزيد من كثافة البلازما ومعدلات الترسيب مع تقليل تلف الركيزة إلى أدنى حد ممكن.
شرح النقاط الرئيسية:
-
ما هو ترسيب الأغشية الرقيقة؟
- ترسيب الغشاء الرقيق هو عملية تطبيق طبقة رقيقة من المواد (تتراوح من النانومتر إلى الميكرومتر) على ركيزة لتعديل خصائص سطحها.
- وتُستخدم لتحسين خصائص مثل الموصلية ومقاومة التآكل ومقاومة التآكل والصلابة والخصائص البصرية أو الكهربائية.
- ويمكن تصنيف هذه العملية إلى نوعين رئيسيين: الترسيب الكيميائي (الذي ينطوي على تفاعلات كيميائية) والترسيب الفيزيائي (الذي ينطوي على وسائل ميكانيكية أو ديناميكية حرارية).
-
نظرة عامة على الترسيب المغنطروني:
- الرش المغنطروني المغنطروني هو تقنية ترسيب بخار فيزيائي (PVD) تستخدم مجالاً مغناطيسياً للتحكم في سلوك الجسيمات المشحونة أثناء عملية الترسيب.
- ويتم تنفيذها في غرفة عالية التفريغ لخلق بيئة منخفضة الضغط، مما يضمن الحد الأدنى من التلوث والتحكم الدقيق في عملية الترسيب.
- تتضمن العملية تأيين غاز (عادةً الأرجون) لتكوين بلازما تقصف المادة المستهدفة مما يؤدي إلى قذف الذرات وترسيبها على الركيزة.
-

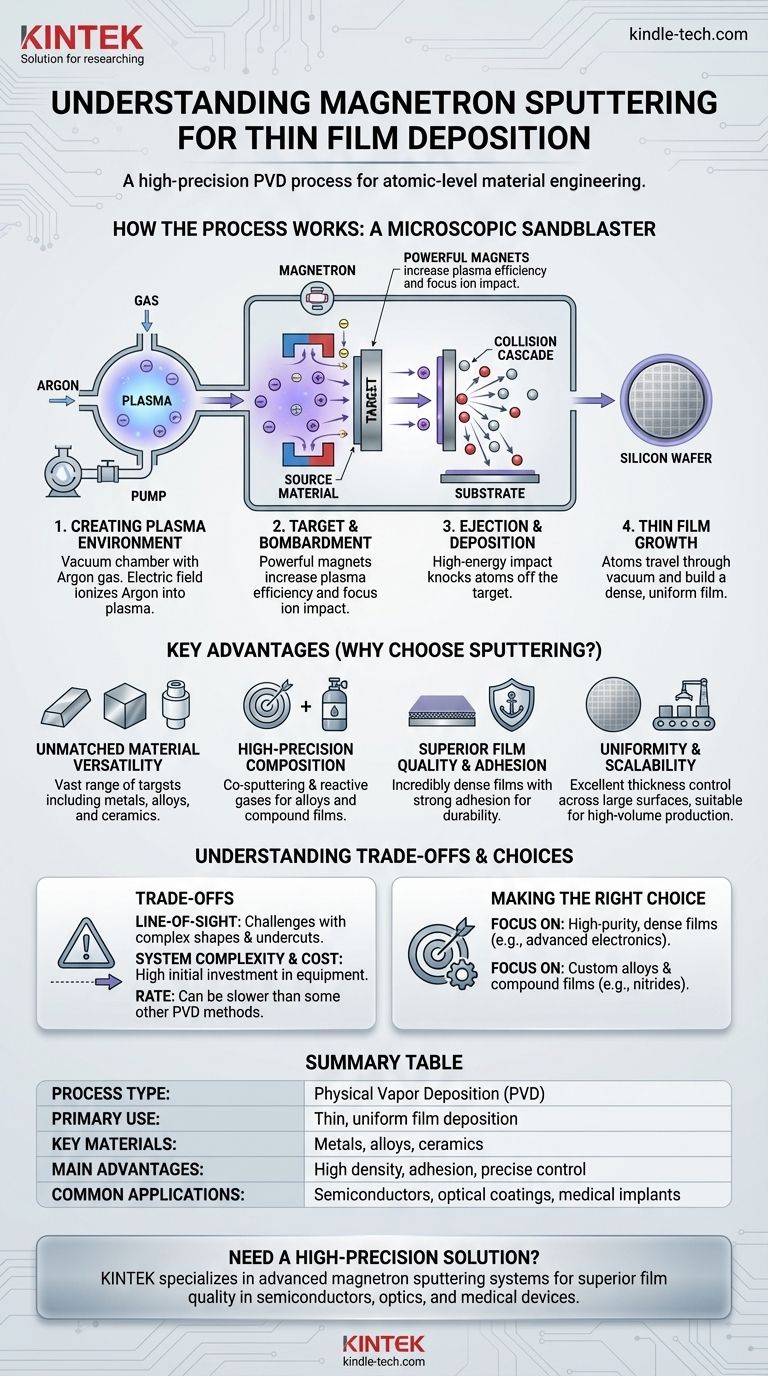

كيف يعمل الاخرق المغنطروني:
- إعداد غرفة التفريغ: يتم وضع الركيزة والمادة المستهدفة داخل غرفة عالية التفريغ.
- إدخال الغاز: يتم إدخال غاز خامل (عادةً الأرجون) في الحجرة ويتأين لتكوين بلازما.
- القصف الأيوني: يتم تطبيق جهد سالب عالٍ على الهدف (المهبط)، مما يجذب أيونات الأرجون موجبة الشحنة من البلازما.تصطدم هذه الأيونات بالهدف، فتخرج الذرات من سطحه.
- حصر المجال المغناطيسي: يتم تطبيق مجال مغناطيسي قوي بالقرب من سطح الهدف، مما يؤدي إلى حصر الإلكترونات وزيادة كثافة البلازما.وهذا يعزز معدل الترسيب ويقلل من تلف الركيزة من القصف الأيوني.
- تشكيل الفيلم: تنتقل ذرات الهدف المقذوفة عبر التفريغ وتترسب على الركيزة مكونة طبقة رقيقة وموحدة.
-
مزايا الاخرق المغنطروني:
- أفلام عالية الجودة: تنتج أغشية رقيقة كثيفة وموحدة ومتماسكة مع تشطيب سطح ممتاز.
- تعدد استخدامات المواد: يمكن ترسيب مجموعة كبيرة من المواد، بما في ذلك المعادن والأكاسيد والمركبات.
- الترسيب المتحكم فيه: يسمح بالتحكم الدقيق في سمك الطبقة وتكوينها وخصائصها.
- انخفاض تلف الركيزة: يقلل المجال المغناطيسي من أضرار القصف الأيوني على الركيزة.
- قابلية التوسع: مناسب لكل من التطبيقات البحثية صغيرة النطاق والتطبيقات الصناعية واسعة النطاق.
-
تطبيقات الاخرق المغنطروني:
- أشباه الموصلات: تُستخدم لإيداع الطبقات الموصلة والطبقات العازلة في الدوائر المتكاملة والإلكترونيات الدقيقة.
- البصريات: تحسين الخصائص البصرية للزجاج، مثل الطلاءات المضادة للانعكاس والعاكسة.
- الطلاءات: يحسن مقاومة التآكل ومقاومة التآكل وصلابة المكونات الهندسية.
- الطاقة: تطبق في الخلايا الشمسية وخلايا الوقود وتقنيات البطاريات لتعزيز الأداء.
- الطلاءات الزخرفية: تستخدم للتشطيبات الجمالية على المنتجات الاستهلاكية.
-
مقارنة مع تقنيات ترسيب الأغشية الرقيقة الأخرى:
- التبخير الحراري: يتضمن تسخين المادة المستهدفة حتى تتبخر وتترسب على الركيزة.أقل دقة وتنوعاً مقارنةً بالترسيب المغنطروني.
- ترسيب البخار الكيميائي (CVD): تتضمن تفاعلات كيميائية لتشكيل أغشية رقيقة.مناسب للتطبيقات ذات درجات الحرارة العالية ولكنه أقل كفاءة في استخدام المواد من الترسيب بالرش.
- ترسيب الحزمة الأيونية: يستخدم شعاع أيوني لرش المواد المستهدفة.يوفر دقة عالية ولكنه أبطأ وأكثر تعقيداً من الاخرق المغنطروني.
-
الاعتبارات الرئيسية لمشتري المعدات والمواد المستهلكة:
- اختيار المواد المستهدفة: اختيار أهداف عالية النقاء متوافقة مع خصائص الفيلم المطلوبة.
- جودة نظام التفريغ: ضمان قدرة غرفة التفريغ والمضخات على تحقيق بيئة الضغط المنخفض المطلوبة والحفاظ عليها.
- تكوين المجال المغناطيسي: تحسين قوة المجال المغناطيسي وهندسة المجال المغناطيسي لحصر البلازما بكفاءة.
- توافق الركيزة: التحقق من قدرة مادة الركيزة على تحمل عملية الترسيب دون تدهور.
- التكلفة والإنتاجية: موازنة تكلفة المعدات ومعدل الترسيب وجودة الفيلم لتلبية احتياجات الإنتاج.
من خلال فهم مبادئ وتطبيقات الرش بالمغنطرون المغنطروني، يمكن للمشترين اتخاذ قرارات مستنيرة بشأن المعدات والمواد الاستهلاكية لتحقيق أفضل نتائج ترسيب الأغشية الرقيقة.
جدول ملخص:
| الجانب الرئيسي | التفاصيل |
|---|---|
| نوع العملية | ترسيب البخار الفيزيائي (PVD) |
| الآلية الرئيسية | يعمل المجال المغناطيسي على تعزيز الاخرق وقذف الذرات المستهدفة على الركائز. |
| البيئة | غرفة عالية التفريغ مع غاز مؤين (الأرجون). |
| المزايا | أغشية عالية الجودة وموحدة؛ تعدد استخدامات المواد؛ انخفاض تلف الركيزة. |
| التطبيقات | أشباه الموصلات والبصريات والطلاءات والطاقة والتشطيبات الزخرفية. |
| المقارنة | أكثر دقة وتنوعًا من التبخير الحراري والتبخير الحراري بالقطع القابل للذوبان |
