ما هو ترسيب الأغشية الرقيقة في أشباه الموصلات؟ بناء جوهر الإلكترونيات الحديثة

في جوهره، ترسيب الأغشية الرقيقة هو العملية الأساسية لتطبيق طبقات رقيقة للغاية من المواد على ركيزة، مثل رقاقة السيليكون. هذه الطبقات، التي يمكن أن تتراوح سماكتها من بضع ذرات إلى عدة ميكرومترات، هي اللبنات الأساسية لجميع أجهزة أشباه الموصلات الحديثة. من خلال التحكم بدقة في المادة، والسماكة، وتجانس هذه الأغشية، يقوم المهندسون ببناء المسارات والمكونات المعقدة التي تشكل الدوائر المتكاملة والمعالجات الدقيقة وشرائح الذاكرة.

ترسيب الأغشية الرقيقة ليس مجرد تقنية طلاء؛ إنه الطريقة المعمارية الأساسية لبناء الأجهزة الإلكترونية. فهو يسمح بإنشاء هياكل معقدة متعددة الطبقات تقوم إما بتوصيل التيار الكهربائي، أو عزله، أو تعديله، وهو المبدأ الذي يقوم عليه كل شيء في الإلكترونيات الدقيقة الحديثة.

لماذا تعتبر الأغشية الرقيقة حجر الزاوية في أشباه الموصلات

لفهم أهمية ترسيب الأغشية الرقيقة، يجب على المرء أن يفكر فيه على أنه بناء مبنى متعدد الطوابق على المستوى المجهري. كل طبقة هي طابق جديد له غرض محدد، وترتيبها الدقيق يخلق نظامًا وظيفيًا معقدًا.

إنشاء مسارات موصلة وعازلة

الوظيفة الأساسية لجهاز أشباه الموصلات هي التحكم في تدفق الكهرباء. ترسيب الأغشية الرقيقة هو كيف يتم تحقيق هذا التحكم.

من خلال ترسيب أغشية رقيقة من معادن مثل النحاس أو الألومنيوم، يقوم المهندسون بإنشاء مسارات موصلة، أو "أسلاك"، تسمح للكهرباء بالانتقال بين المكونات على الشريحة. وعلى العكس من ذلك، فإن ترسيب أغشية من العوازل مثل ثاني أكسيد السيليكون يخلق حواجز تمنع التيار الكهربائي من التدفق حيث لا ينبغي له.

تحديد خصائص جهاز معينة

خصائص أشباه الموصلات ليست متأصلة في رقاقة السيليكون وحدها؛ بل تكتسبها من الأغشية المترسبة.

يحدد اختيار المادة وسمك الطبقة المترسبة وظيفتها بشكل مباشر. قد تعمل طبقة معينة كطبقة باعثة للضوء في مصباح LED، أو طبقة ماصة للضوء في خلية شمسية، أو طبقة مغناطيسية في جهاز تخزين البيانات.

بناء هياكل دقيقة معقدة

يحتوي المعالج الدقيق الحديث على مليارات الترانزستورات. كل ترانزستور هو مفتاح صغير مبني من كومة محددة من الأغشية الرقيقة الموصلة والعازلة.

إن القدرة على ترسيب هذه الطبقات بدقة متناهية وتكرار العملية مئات المرات على رقاقة واحدة هو ما يمكّن من إنشاء دوائر متكاملة بهذه الكثافة والقوة.

طرق الترسيب الرئيسية: نظرة عامة عالية المستوى

بينما توجد العديد من التقنيات، إلا أنها تندرج عمومًا ضمن فئتين رئيسيتين. يعتمد اختيار الطريقة على المادة التي يتم ترسيبها، والنقاء المطلوب، والخصائص الهيكلية المرغوبة للفيلم.

الترسيب الكيميائي للبخار (CVD)

يُعد CVD الطريقة الأكثر استخدامًا في تصنيع أشباه الموصلات بكميات كبيرة نظرًا لدقته الاستثنائية وقدرته على إنشاء أغشية موحدة للغاية.

في هذه العملية، تتعرض رقاقة السيليكون لواحد أو أكثر من الغازات الأولية المتطايرة. يحدث تفاعل كيميائي على سطح الرقاقة، مما يتسبب في ترسيب مادة صلبة - الغشاء الرقيق.

الترسيب الفيزيائي للبخار (PVD)

يصف PVD مجموعة من العمليات حيث يتم تحويل المادة إلى بخار، ثم نقلها، ثم تكثيفها على الركيزة لتشكيل الغشاء الرقيق.

تشمل تقنيات PVD الشائعة التذرية، حيث يتم قصف مادة مستهدفة بالأيونات، مما يؤدي إلى قذف الذرات التي تغطي الرقاقة، والتبخير، حيث يتم تسخين المادة في فراغ حتى تتبخر وتتكثف على الركيزة. غالبًا ما يستخدم PVD لترسيب المعادن عالية النقاء.

فهم المقايضات المتأصلة

يعد اختيار طريقة الترسيب قرارًا هندسيًا حاسمًا مدفوعًا بسلسلة من المقايضات. تعتمد الطريقة "الأفضل" كليًا على الهدف المحدد لتلك الطبقة المعينة داخل جهاز أشباه الموصلات.

النقاء والتجانس

الهدف النهائي هو غشاء موحد تمامًا، خالٍ من أي عيوب أو شوائب، حيث أن عيبًا مجهريًا واحدًا يمكن أن يعطل الترانزستور ويجعل الشريحة بأكملها عديمة الفائدة. يشتهر CVD بتجانسه على الأسطح المعقدة، بينما غالبًا ما يتم اختيار PVD عندما يكون النقاء المطلق للمادة هو الشغل الشاغل.

توافق المواد

لا يمكن ترسيب جميع المواد بكل طريقة. تحدد الخصائص الكيميائية، ونقطة الانصهار، والتركيب النهائي المطلوب للمادة أي تقنيات الترسيب قابلة للتطبيق. يمكن إنشاء بعض السبائك المعقدة فقط باستخدام PVD، بينما تتطلب بعض المركبات التفاعلات الكيميائية لـ CVD.

التكلفة والسرعة والتعقيد

يمكن أن تكون عمليات CVD أكثر تعقيدًا وبطئًا، مما يجعلها أكثر تكلفة، لكن الدقة التي توفرها لا يمكن المساومة عليها للطبقات الحرجة. يمكن أن يكون PVD أحيانًا أسرع وأقل تكلفة، مما يجعله مناسبًا للطبقات الأقل أهمية مثل الملامسات المعدنية التي تربط الشريحة بالعالم الخارجي.

كيفية مواءمة الترسيب مع الأهداف التقنية

يجب أن يكون فهمك لترسيب الأغشية الرقيقة مؤطرًا بالنتيجة المرجوة. تتطلب التطبيقات المختلفة أولويات مختلفة، والتي بدورها تملي نهج التصنيع المناسب.

• إذا كان تركيزك الأساسي هو إنشاء دوائر متكاملة معقدة ومتعددة الطبقات: فإن CVD هو الخيار السائد نظرًا لقدرته التي لا مثيل لها على ترسيب أغشية عالية الدقة وموحدة على تضاريس معقدة.
• إذا كان تركيزك الأساسي هو تطبيق طلاء معدني عالي النقاء للملامسات أو الحواجز: غالبًا ما تكون طرق PVD مثل التذرية مثالية لقدرتها على ترسيب معادن نقية ذات التصاق ممتاز.
• إذا كان تركيزك الأساسي هو تطوير تقنيات بصرية أو استشعار جديدة: فإن الاختيار يعتمد على التطبيق، حيث يتم استخدام كل من CVD و PVD لإنشاء الأغشية المتخصصة المطلوبة للعدسات والخلايا الشمسية وأجهزة الاستشعار المتقدمة.

في النهاية، إتقان ترسيب الأغشية الرقيقة هو المهارة الحاسمة التي تحول المواد الخام مثل السيليكون إلى القلب الذكي للتكنولوجيا الحديثة.

جدول الملخص:

الجانب	الترسيب الكيميائي للبخار (CVD)	الترسيب الفيزيائي للبخار (PVD)
الاستخدام الأساسي	الدوائر المتكاملة المعقدة ومتعددة الطبقات	الطلاءات المعدنية عالية النقاء والوصلات
الميزة الرئيسية	تجانس ودقة استثنائيان	نقاء المواد العالي والالتصاق
التطبيقات الشائعة	الترانزستورات، الطبقات العازلة	الوصلات البينية المعدنية، الحواجز

هل أنت مستعد لبناء جهاز أشباه الموصلات من الجيل التالي؟

تعد عملية ترسيب الأغشية الرقيقة الصحيحة أمرًا بالغ الأهمية لأداء الشريحة وإنتاجيتها. تتخصص KINTEK في توفير معدات المختبرات عالية الدقة والمواد الاستهلاكية اللازمة لعمليات CVD و PVD المتقدمة. تساعد خبرتنا فرق البحث والتطوير والمصنعين على تحقيق نقاء المواد، والتجانس، والطبقات المعقدة المطلوبة لأشباه الموصلات المتطورة، وأنظمة MEMS، والأجهزة الكهروضوئية.

دعنا نناقش متطلباتك الفنية المحددة. اتصل بخبرائنا اليوم للعثور على حل الترسيب المثالي لمشروعك.

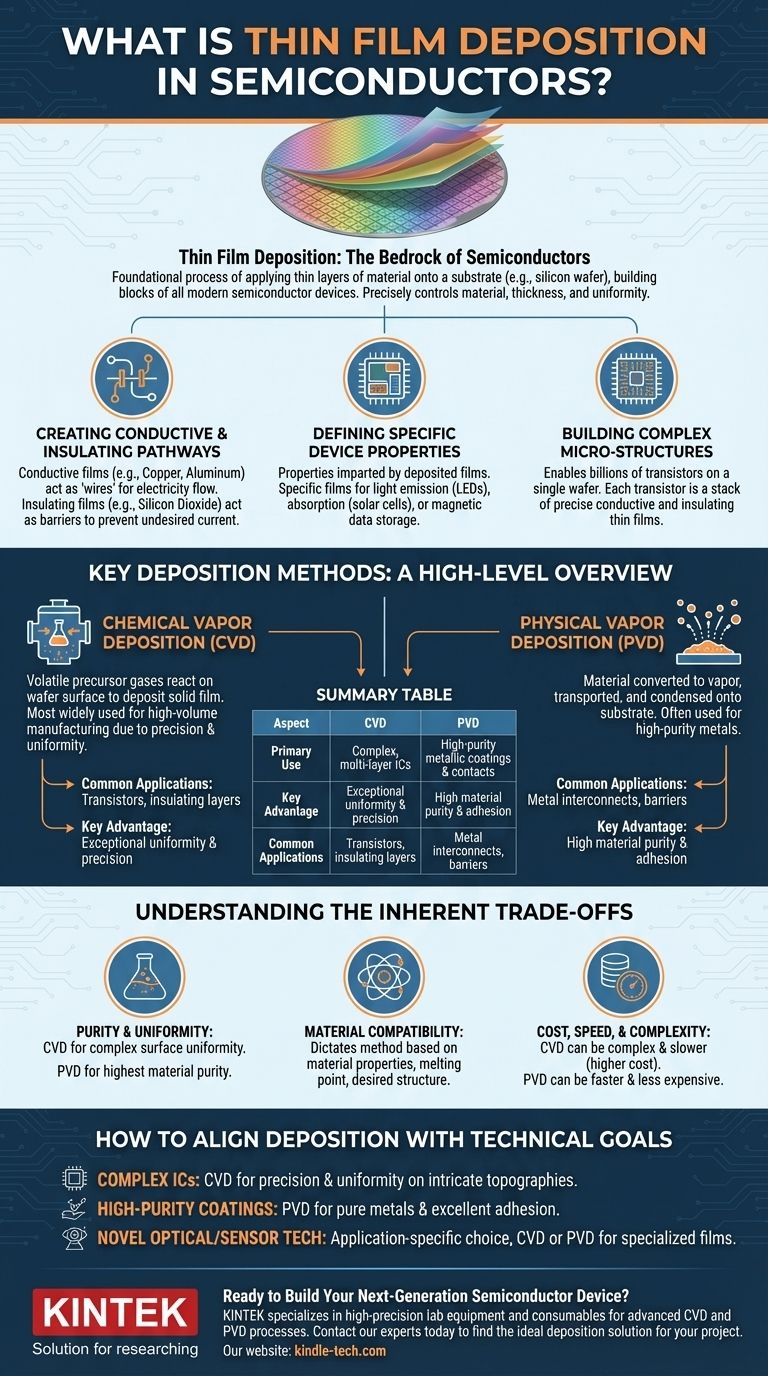

دليل مرئي
