للحصول على طلاء رش بالبصق فعال، يتم إجراء العملية في فراغ مع ضغط غاز يتم التحكم فيه بعناية، وعادة ما يكون في نطاق 1 إلى 100 ملي تور (mTorr). هذا الضغط المنخفض ليس قيمة واحدة بل هو توازن حاسم. يجب أن يكون مرتفعًا بما يكفي للحفاظ على البلازما، ولكنه منخفض بما يكفي للسماح للمادة المطلية المقذوفة بالسفر إلى عينتك دون عوائق.
التحدي الأساسي لطلاء الرش بالبصق هو إدارة صراع أساسي: تتطلب العملية غازًا لإنشاء بلازما، لكن هذا الغاز نفسه يصبح عقبة أمام المادة التي يتم ترسيبها. الضغط الأمثل هو "النقطة المثالية" التي تحل هذا الصراع على أفضل وجه لتطبيق معين.
الدوران الوظيفيان للضغط في الرش بالبصق
لفهم سبب استخدام ضغط معين، يجب عليك إدراك وظيفته المزدوجة في عملية الرش بالبصق. يلعب غاز التشغيل، الذي يكون دائمًا تقريبًا غازًا خاملًا مثل الأرغون، دورين مختلفين تمامًا.
1. إنشاء البلازما
يبدأ الرش بالبصق بإدخال كمية صغيرة من غاز التشغيل في حجرة التفريغ. يتم بعد ذلك تطبيق جهد عالٍ، والذي يجرد ذرات الغاز من إلكتروناتها، مما يخلق مزيجًا من الأيونات الموجبة والإلكترونات الحرة المعروف باسم البلازما.
تتطلب هذه العملية حدًا أدنى من عدد ذرات الغاز. إذا كان الضغط منخفضًا جدًا، فلن يكون هناك ما يكفي من الذرات لتتصادم معها والحفاظ على التأين، وستنطفئ البلازما.
2. نقل مادة الطلاء
بمجرد تشكيل البلازما، يتم تسريع أيونات غاز الشحنة الموجبة (مثل Ar+) نحو "الهدف"، وهو كتلة صلبة من المادة التي تريد ترسيبها. تؤدي هذه الاصطدامات الأيونية النشطة إلى طرد أو "بصق" ذرات من الهدف فعليًا.
يجب على هذه الذرات المبصوقة بعد ذلك أن تسافر عبر الحجرة وتستقر على عينتك ("الركيزة"). يجب أن تكون هذه الرحلة مباشرة قدر الإمكان. إذا كان ضغط الغاز مرتفعًا جدًا، فإن الذرات المبصوقة ستتصادم باستمرار مع ذرات الغاز، مما يؤدي إلى تشتيتها ومنعها من الوصول إلى الركيزة بكفاءة.
فهم المفاضلة في الضغط
يتم تحديد جودة طبقتك النهائية من خلال مدى نجاحك في إدارة المفاضلة بين الحفاظ على استقرار البلازما وضمان نقل فعال للمادة.
مشكلة الضغط المرتفع
عندما يكون الضغط مرتفعًا جدًا (على سبيل المثال، > 100 ملي تور)، فإنك تخلق "ضبابًا" كثيفًا من ذرات الغاز. يؤدي هذا إلى عدة تأثيرات سلبية:
- زيادة التشتت: يتم انحراف الذرات المبصوقة عن مسارها، مما يقلل من عدد الذرات التي تصل إلى الركيزة ويبطئ معدل الطلاء.
- فقدان الطاقة: تسرق الاصطدامات الطاقة الحركية للذرات المبصوقة. الذرات التي تصل بطاقة منخفضة تنتج فيلمًا أقل كثافة وأكثر مسامية وذو التصاق أضعف.
- تضمين الغاز: يمكن أن تعلق ذرات غاز التشغيل في الفيلم المتنامي، مما يغير نقاءه وإجهاده وخصائصه الكهربائية.
مشكلة الضغط المنخفض
عندما يكون الضغط منخفضًا جدًا (على سبيل المثال، < 1 ملي تور)، فإن المشكلة الأساسية هي الحفاظ على استقرار البلازما نفسها.
- عدم استقرار البلازما: هناك عدد قليل جدًا من ذرات الغاز لضمان معدل تأين مستقر. يصبح من الصعب إشعال البلازما، وقد تومض أو تنطفئ تمامًا.
- انخفاض تيار الأيونات: بلازما أضعف تعني توفر عدد أقل من الأيونات لقصف الهدف، مما يقلل بشكل مباشر من معدل الرش بالبصق.
تستخدم الأنظمة الحديثة، وخاصة أنظمة الرش المغنطيسي (magnetron sputtering)، مغناطيسات قوية خلف الهدف. تحبس هذه المغناطيسات الإلكترونات بالقرب من سطح الهدف، مما يزيد بشكل كبير من فرصها في تأيين ذرة غاز. تتيح هذه الكفاءة للمغناطيسات الحفاظ على بلازما كثيفة عند ضغوط أقل بكثير (عادةً 1-10 ملي تور)، وهو سبب رئيسي لانتشار استخدامها.
تحديد الضغط الصحيح لهدفك
يعتمد الضغط المثالي كليًا على النتيجة المرجوة. لا يوجد ضغط "أفضل" واحد، بل الضغط الصحيح لهدفك المحدد.
- إذا كان تركيزك الأساسي هو فيلم كثيف وعالي النقاء: اعمل عند أدنى ضغط مستقر يسمح به نظامك لتقليل تشتت الغاز وتضمينه.
- إذا كان تركيزك الأساسي هو طلاء شكل ثلاثي الأبعاد معقد: قد يكون الضغط المرتفع قليلاً مفيدًا، حيث يساعد التشتت المتزايد في "قذف" مادة الطلاء إلى المناطق المظللة، مما يحسن من تجانس التغطية.
- إذا كان تركيزك الأساسي هو زيادة معدل الترسيب إلى أقصى حد: يجب عليك إيجاد النقطة التي تكون فيها البلازما قوية ولكن الضغط منخفض بما يكفي بحيث لا يعيق التشتت نقل المادة بشكل كبير.
يعد إتقان التحكم في الضغط هو المفتاح للانتقال من مجرد تطبيق طلاء إلى هندسة فيلم بخصائص محددة وقابلة للتنبؤ.
جدول الملخص:
| الهدف | نطاق الضغط الموصى به | الاعتبار الرئيسي |
|---|---|---|
| فيلم كثيف وعالي النقاء | الطرف الأدنى (1-10 ملي تور) | يقلل من تشتت الغاز وتضمينه للحصول على خصائص فيلم فائقة. |
| طلاء الأشكال ثلاثية الأبعاد المعقدة | أعلى قليلاً (~10-30 ملي تور) | يزيد التشتت من تحسين التغطية في المناطق المظللة. |
| زيادة معدل الترسيب إلى أقصى حد | النطاق الأوسط المتوازن | يحسن قوة البلازما مع تقليل تداخل النقل إلى الحد الأدنى. |
صمم أغشية رقيقة فائقة مع KINTEK
يعد إتقان ضغط الرش بالبصق أمرًا ضروريًا لتحقيق خصائص الفيلم المحددة التي يتطلبها بحثك. سواء كنت بحاجة إلى طبقات كثيفة وعالية النقاء أو تغطية موحدة على هندسات معقدة، فإن المعدات المناسبة أمر بالغ الأهمية.
في KINTEK، نحن متخصصون في المعدات المخبرية المتقدمة، بما في ذلك أنظمة الرش المغنطيسي المصممة للتحكم الدقيق في الضغط. تساعدك حلولنا على الوصول باستمرار إلى "النقطة المثالية" لتطبيقاتك الفريدة، مما يضمن نتائج عالية الجودة وقابلة للتكرار.
هل أنت مستعد لتحسين عملية الترسيب الخاصة بك؟ دع خبرائنا يساعدونك في اختيار النظام المثالي لاحتياجات مختبرك.
اتصل بـ KINTEK اليوم لمناقشة مشروعك واكتشاف كيف يمكن لحلول الرش بالبصق لدينا تعزيز عملك.

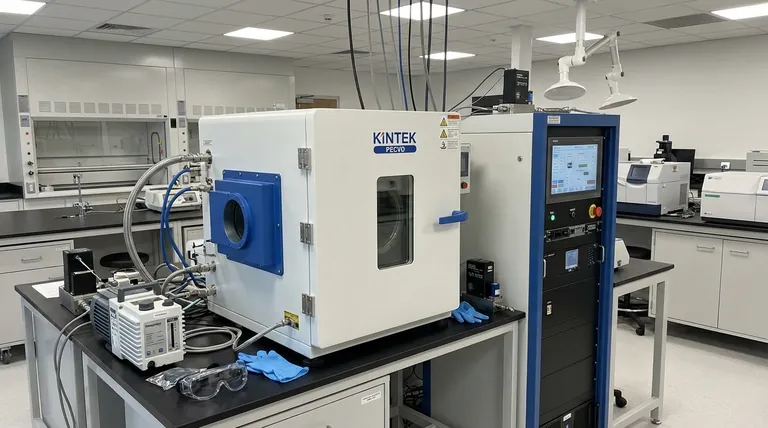

دليل مرئي
