في جوهر الأمر، الرش بالترددات الراديوية (RF sputtering) ليس "أفضل" عالميًا من الرش بالتيار المستمر (DC sputtering)، ولكنه أكثر تنوعًا بشكل أساسي. الميزة الأساسية للرش بالترددات الراديوية (RF) هي قدرته على ترسيب المواد العازلة (الكهربائية)، وهي مهمة مستحيلة لأنظمة التيار المستمر (DC) القياسية. تنبع هذه القدرة من استخدامه لتيار متناوب، مما يمنع تراكم الشحنات الذي يوقف العملية والذي يحدث على الأهداف غير الموصلة في بيئة التيار المستمر.
الاختيار بين الرش بالترددات الراديوية والتيار المستمر ليس مسألة تفوق أحدهما على الآخر، بل هو اختيار الأداة المناسبة للمهمة. الرش بالتيار المستمر هو الأداة الأساسية للمعادن الموصلة نظرًا لسرعته وبساطته، بينما يوفر الرش بالترددات الراديوية القدرة الحاسمة للعمل مع العوازل ويوفر بيئة عملية أكثر استقرارًا وتطورًا.
الفرق الجوهري: كيف يحدد مصدر الطاقة القدرة
يكمن التمييز الأساسي بين التقنيتين في نوع الطاقة المطبقة لإنشاء البلازما. هذا الاختيار الواحد له آثار عميقة على أنواع المواد التي يمكنك العمل بها.
الرش بالتيار المستمر: مشكلة "تراكم الشحنات"
في الرش بالتيار المستمر، تُعطى المادة المستهدفة شحنة سالبة كبيرة وثابتة. هذا يجذب أيونات الغاز الموجبة (مثل الأرجون+) من البلازما، والتي تضرب الهدف بقوة كافية لإزاحة الذرات للترسيب.
تعمل هذه العملية بشكل مثالي للأهداف الموصلة (المعادن) لأن الهدف يمكنه تبديد الشحنة الموجبة من الأيونات الواصلة.
ومع ذلك، إذا كان الهدف عازلاً (مثل السيراميك)، فإن الشحنة الموجبة من الأيونات تتراكم على سطحه. يؤدي تأثير "تراكم الشحنات" هذا إلى صد أي أيونات موجبة أخرى بسرعة، مما يؤدي فعليًا إلى إيقاف عملية الرش وغالبًا ما يؤدي إلى أقواس بلازما ضارة.
الرش بالترددات الراديوية: حل التيار المتناوب
يحل الرش بالترددات الراديوية مشكلة تراكم الشحنات باستخدام تيار متناوب عالي التردد (AC)، عادةً عند 13.56 ميجاهرتز.
خلال النصف السالب من دورة التيار المتناوب، يتصرف الهدف كهدف تيار مستمر، يجذب الأيونات الموجبة للرش. والأهم من ذلك، خلال النصف الموجب القصير من الدورة، يجذب الهدف سيلًا من الإلكترونات عالية الحركة من البلازما.
تقوم هذه الإلكترونات على الفور بتحييد الشحنة الموجبة التي تراكمت خلال مرحلة الرش. يمنع هذا التبديل السريع تراكم الشحنات، مما يسمح بالرش المستمر والمستقر للمواد العازلة.
المزايا العملية لعملية الترددات الراديوية
بالإضافة إلى تمكين ترسيب العوازل، توفر طبيعة بلازما الترددات الراديوية العديد من الفوائد الثانوية التي تؤدي إلى عملية أكثر تحكمًا واستقرارًا.
الحفاظ على البلازما عند ضغط أقل
تعد طاقة الترددات الراديوية أكثر كفاءة بكثير في تأيين الغاز والحفاظ على البلازما من مجال التيار المستمر. وهذا يسمح لأنظمة الترددات الراديوية بالعمل عند ضغوط تشغيل أقل بكثير (1-15 ملي تور) مقارنة بأنظمة التيار المستمر (غالبًا ما تكون قريبة من 100 ملي تور).
الفائدة: مسار حر متوسط أعلى
العمل عند ضغط أقل يعني وجود عدد أقل بكثير من ذرات الغاز في الغرفة. هذا يزيد من المسار الحر المتوسط—المسافة المتوسطة التي يمكن أن تقطعها الذرة المتناثرة قبل الاصطدام بجسيم غاز.
يؤدي المسار الحر المتوسط الأطول إلى انتقال المادة المتناثرة في خط أكثر استقامة من الهدف إلى الركيزة الخاصة بك. هذا يمكن أن يحسن كثافة الفيلم وكفاءة الترسيب.
استقرار معزز للعملية
يمنع المجال المتناوب للرش بالترددات الراديوية تأثير "الأنود المختفي" الشائع في أنظمة التيار المستمر، حيث يمكن أن تتغطى جدران الغرفة بطبقة عازلة وتعطل البلازما.
من خلال القضاء أيضًا على تراكم الشحنات الذي يسبب التقوس على الأهداف العازلة، يوفر الرش بالترددات الراديوية عملية أكثر استقرارًا بشكل كبير، مما يؤدي إلى أفلام أكثر تجانسًا مع عيوب أقل.
تحسين استخدام الهدف
تستخدم العديد من أنظمة التيار المستمر، وخاصة الرش المغناطيسي، مغناطيسات لحصر البلازما، مما يؤدي إلى تآكل شديد في نمط "مسار السباق" محدد على الهدف. هذا يهدر المواد ويقلل من عمر الهدف.
البلازما في نظام الترددات الراديوية غالبًا ما تكون أكثر انتشارًا، وتشارك مساحة سطح أكبر من الهدف. وهذا يؤدي إلى تآكل أكثر توازنًا، مما يطيل عمر الهدف ويزيد من استخدام مادة المصدر الخاصة بك.
فهم المفاضلات
بينما يعتبر الرش بالترددات الراديوية أكثر تنوعًا، إلا أنه ليس دائمًا الخيار الأفضل. إدراك حدوده هو المفتاح لاتخاذ قرار فني سليم.
معدل الترسيب: ميزة السرعة للتيار المستمر
لترسيب المعادن الموصلة، عادة ما يكون الرش المغناطيسي بالتيار المستمر أسرع من الرش بالترددات الراديوية. تتضمن عملية الترددات الراديوية نصف دورة غير رشية لتحييد الشحنات، مما يقلل قليلاً من معدل الترسيب الكلي مقارنة بالقصف المستمر في نظام التيار المستمر.
تعقيد النظام والتكلفة
أنظمة الرش بالترددات الراديوية أكثر تعقيدًا وتكلفة بطبيعتها. تتطلب مصدر طاقة RF مخصصًا وشبكة مطابقة للمقاومة—وهي مكون حاسم يضبط الدائرة الكهربائية بدقة لضمان نقل أقصى قدر من الطاقة إلى البلازما، وليس انعكاسها مرة أخرى إلى المصدر. وهذا يضيف تكلفة وتعقيدًا كبيرين مقارنة بإعداد التيار المستمر الأبسط.
اتخاذ القرار الصحيح لتطبيقك
يجب أن يملي اختيارك بالكامل متطلبات المواد وأهداف المشروع.
- إذا كان تركيزك الأساسي هو ترسيب مواد موصلة (معادن) بسرعة عالية وتكلفة منخفضة: عادة ما يكون الرش المغناطيسي بالتيار المستمر هو الخيار الأكثر كفاءة واقتصادية دائمًا.
- إذا كان تركيزك الأساسي هو ترسيب مواد غير موصلة (سيراميك، عوازل كهربائية، بوليمرات): الرش بالترددات الراديوية هو التكنولوجيا الضرورية والصحيحة للمهمة.
- إذا كان تركيزك الأساسي هو تحقيق أعلى استقرار للعملية وجودة الفيلم، حتى بالنسبة للمعادن: ضع في اعتبارك الرش بالترددات الراديوية لمزاياه في التشغيل بضغط منخفض وتقليل احتمالية التقوس.
في النهاية، فهم الفيزياء الأساسية لكل عملية يمكّنك من اختيار التكنولوجيا التي تتوافق بشكل أفضل مع مادتك والنتيجة المرجوة.
جدول الملخص:
| الميزة | الرش بالترددات الراديوية (RF Sputtering) | الرش بالتيار المستمر (DC Sputtering) |
|---|---|---|
| مواد الهدف | الموصلات والعوازل | الموصلات بشكل أساسي |
| تراكم الشحنات | يمنع تراكم الشحنات | يحدث على العوازل |
| استقرار العملية | عالي (تقليل التقوس) | أقل (عرضة للتقوس) |
| ضغط التشغيل | أقل (1-15 ملي تور) | أعلى (~100 ملي تور) |
| معدل الترسيب | أبطأ | أسرع للمعادن |
| تكلفة النظام | أعلى | أقل |
هل تحتاج إلى ترسيب مواد عازلة أو موصلة بدقة؟
يعد اختيار تقنية الرش المناسبة أمرًا بالغ الأهمية لنتائج بحثك أو إنتاجك. تتخصص KINTEK في توفير معدات ومواد استهلاكية عالية الجودة للمختبرات، بما في ذلك أنظمة الرش بالترددات الراديوية والتيار المستمر المصممة خصيصًا لتلبية احتياجات علوم المواد الخاصة بك.
يمكن لخبرائنا مساعدتك في:
- اختيار النظام الأمثل لموادك المستهدفة (المعادن، السيراميك، العوازل الكهربائية)
- تحقيق جودة فيلم فائقة من خلال عمليات مستقرة ومتحكم بها
- زيادة استثمارك إلى أقصى حد باستخدام الأداة المناسبة لتطبيقك
اتصل بنا اليوم لمناقشة متطلبات مشروعك واكتشاف كيف يمكن لحلول KINTEK أن تعزز قدرات مختبرك.

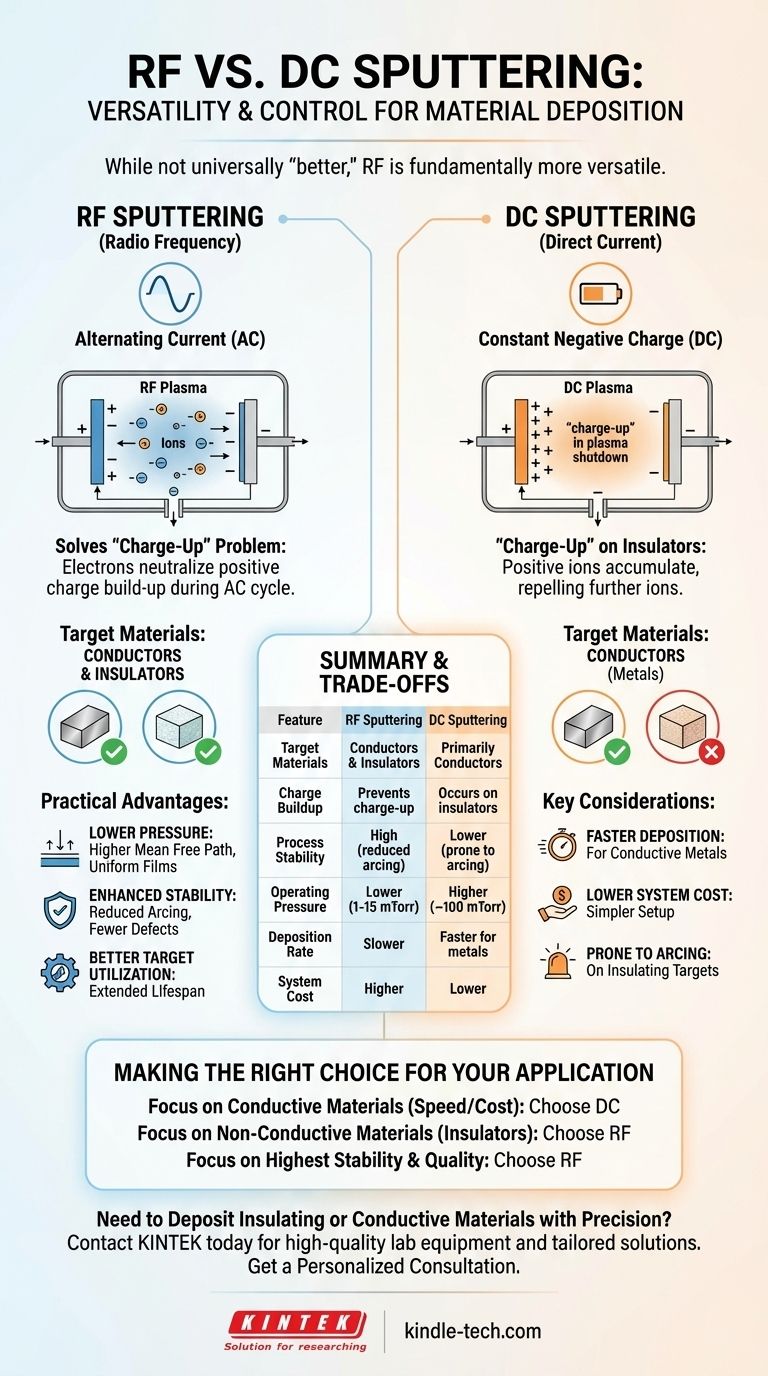

دليل مرئي
