كيف يتم تصنيع أهداف الرش (Sputtering Targets)؟ من المواد فائقة النقاء إلى الأغشية الرقيقة عالية الأداء

باختصار، يتم تصنيع أهداف الرش باستخدام أحد المسارين الرئيسيين: معالجة الصهر للمعادن وسبائكها، أو تعدين المساحيق للسيراميك والمواد المركبة. يتم التحكم في كلتا الطريقتين بدقة لتحقيق النقاء والكثافة وتوحيد البنية المجهرية المطلوبة لترسيب الأغشية الرقيقة عالية الأداء.

إن إنتاج هدف الرش ليس مجرد تصنيع؛ بل هو عملية تكرير متعددة المراحل. يتمثل التحدي الأساسي في إزالة الشوائب بشكل منهجي والتخلص من العيوب الداخلية، لأن الجودة على المستوى الذري للهدف تحدد بشكل مباشر أداء واتساق الطلاء النهائي.

الأساس: تحقيق النقاء العالي جداً

تبدأ جودة أي غشاء رقيق بنقاء مادته الأولية. بالنسبة لأهداف الرش، هذا المطلب غير قابل للتفاوض، حيث يمكن حتى للشوائب النزرة في الهدف أن تندمج في الغشاء، مما يؤدي إلى تدهور خصائصه الكهربائية أو البصرية أو الميكانيكية.

### البدء بالمواد الخام

تبدأ العملية باختيار وتنقية المواد الخام. نادراً ما تكون المعادن أو المركبات التجارية القياسية كافية. تُستخدم تقنيات تكرير متخصصة لإزالة العناصر غير المرغوب فيها والغازات المذابة، مما يحقق غالباً مستويات نقاء تتراوح بين 99.99% (4N) و 99.9999% (6N).

### دور الصهر المتقدم

بالنسبة للأهداف المعدنية، غالباً ما تُستخدم تقنيات مثل الصهر بالحث الفراغي (VIM) أو صهر الحزمة الإلكترونية. يؤدي صهر المادة في فراغ عالٍ إلى إزالة الشوائب المتطايرة والغازات المذابة مثل الأكسجين والنيتروجين، والتي قد تؤدي بخلاف ذلك إلى عيوب في الغشاء المترسب.

بناء الكثافة والهيكل: مسارا العمل الأساسيان

بمجرد إنشاء سبيكة نقية أو مسحوق، يجب دمجها في كتلة صلبة وكثيفة ذات بنية حبيبية دقيقة وموحدة. يعتمد اختيار الطريقة بشكل شبه كامل على خصائص المادة.

### المسار 1: معالجة الصهر والحدادة (للمعادن والسبائك)

هذا هو المسار الأكثر شيوعاً للمعادن النقية والعديد من السبائك. يتم صب المادة النقية في سبيكة صلبة، ثم تخضع لسلسلة من العمليات الحرارية والميكانيكية.

يتضمن ذلك دورات متكررة من التسخين والتشوه الميكانيكي، مثل الحدادة أو الدرفلة. تعمل هذه الخطوة الحاسمة على تفتيت البنية البلورية الكبيرة وغير المتجانسة للسبيكة المصبوبة، وتنقيتها إلى حبيبات دقيقة وموحدة ضرورية لمعدل رش ثابت وموحد. كما أنها تساعد في إغلاق أي فراغات داخلية أو مسامية.

### المسار 2: تعدين المساحيق (للسيراميك والمواد الهشة)

لا يمكن صهر وصب المواد مثل السيراميك (مثل أكسيد القصدير والإنديوم، ITO) أو بعض السبائك المعقدة بسهولة. بالنسبة لهذه المواد، يعد تعدين المساحيق هو الحل.

تتضمن العملية إنشاء مسحوق ناعم من المادة، وضغطه في الشكل المطلوب، وتسخينه إلى درجة حرارة أقل بقليل من نقطة انصهاره في عملية تسمى التلبيد (Sintering).

تُستخدم تقنيات مثل الضغط المتساوي الساكن البارد (CIP) أو الضغط المتساوي الساكن الساخن (HIP) لضغط المسحوق تحت ضغط هائل. يعد HIP فعالاً بشكل خاص لأنه يجمع بين درجة الحرارة العالية والضغط في وقت واحد، مما ينتج أهدافاً بكثافة يمكن أن تتجاوز 95% من الحد الأقصى النظري.

التحضير النهائي: التشغيل والربط

المادة المدمجة عالية الكثافة لا تزال مجرد كتلة خشنة. تحولها الخطوات النهائية إلى مكون نهائي قابل للاستخدام في نظام الرش.

### التشغيل وفقاً للمواصفات الدقيقة

يتم تشغيل الكتلة بدقة لتتناسب مع الأبعاد النهائية المطلوبة لأداة الرش. قد يكون قرصاً مسطحاً، أو لوحاً مستطيلاً، أو شكلاً أكثر تعقيداً مثل أسطوانة أو حلقة. تعد استواء السطح العالي والتشطيب الناعم أمراً بالغ الأهمية لضمان تآكل منتظم للبلازما وتلامس حراري جيد.

### الربط باللوح الخلفي

الرش هو عملية عالية الطاقة تولد حرارة كبيرة. لإدارة ذلك، يتم ربط مادة الهدف بـ لوح خلفي (أو "حامل")، مصنوع عادةً من النحاس أو الألومنيوم. يوفر هذا اللوح دعماً هيكلياً ويتضمن قنوات تبريد لتدوير الماء، مما يمنع الهدف من السخونة الزائدة والتشقق أثناء الاستخدام.

فهم المفاضلات والتحديات

إن هدف الرش المثالي نقي تماماً، وكثيف بالكامل، وله بنية مجهرية موحدة، ولكن تحقيق ذلك يتطلب التنقل بين المفاضلات التقنية والاقتصادية الرئيسية.

### النقاء مقابل التكلفة

يمكن أن يؤدي كل "رقم تسعة" إضافي في النقاء (على سبيل المثال، من 99.99% إلى 99.999%) إلى زيادة تكلفة الهدف بشكل كبير بسبب تقنيات التكرير المتقدمة المطلوبة. بالنسبة للعديد من التطبيقات، يكون هدف 4N كافياً، في حين أن عمليات أشباه الموصلات المتطورة قد تتطلب 6N أو أعلى.

### الكثافة مقابل هشاشة المادة

يعد تحقيق كثافة تقترب من الكثافة النظرية أمراً بالغ الأهمية لتقليل القوس الكهربائي وتوليد الجسيمات أثناء الرش. في حين أن HIP ممتاز لتحقيق الكثافة، إلا أنه عملية مكلفة. بالنسبة للسيراميك الهش، يعد منع الشقوق وضمان السلامة الهيكلية أثناء الضغط والتلبيد تحدياً تصنيعياً رئيسياً.

### تأثير حجم الحبيبات

الهدف ذو الحبيبات الكبيرة أو غير المنتظمة سيُرش بمعدل غير متساوٍ، مما يؤدي إلى غشاء ذي سمك وخصائص غير متساوية. إن العمل الحراري والميكانيكي المكثف المطلوب لإنشاء بنية حبيبية دقيقة وموحدة هو عامل أساسي يميز الهدف عالي الجودة عن الهدف المتوسط.

ربط التصنيع بتطبيقك

تؤثر الطريقة المستخدمة لإنشاء الهدف بشكل مباشر على أدائه في عمليتك. يتيح لك فهم هذه العلاقة اختيار المنتج المناسب واستكشاف الأخطاء وإصلاحها بفعالية أكبر.

• إذا كان تركيزك الأساسي هو استقرار العملية وقابليتها للتكرار: امنح الأولوية للأهداف ذات حجم الحبيبات الصغير والموحد والمعتمد وكثافة عالية، وهي نتاج العمل الحراري والميكانيكي المكثف أو الضغط المتساوي الساكن الساخن (HIP).
• إذا كان تركيزك الأساسي هو نقاء الغشاء للإلكترونيات الحساسة: اطلب الأهداف ذات أعلى نقاء متاح (على سبيل المثال، 5N أو 6N)، مما يتطلب أساليب تكرير متقدمة مثل صهر الحزمة الإلكترونية أثناء التصنيع.
• إذا كنت تعمل مع سيراميك معقد (مثل ITO أو TiC): يتم تصنيع أهدافك عبر تعدين المساحيق؛ ركز على الموردين الذين يمكنهم إثبات كثافة عالية (>95% نظري) وتوحيد التركيب لتقليل عيوب الفيلم.

إن معرفة كيفية صنع هدف الرش تمنحك البصيرة اللازمة لاختيار المادة المناسبة وتشخيص المشكلات الحرجة في عملية الترسيب الخاصة بك.

جدول ملخص:

مسار التصنيع	العمليات الرئيسية	المواد المثالية
معالجة الصهر والحدادة	الصهر بالحث الفراغي (VIM)، الحدادة، الدرفلة	المعادن النقية، السبائك (مثل النحاس، التيتانيوم)
تعدين المساحيق	الضغط المتساوي الساكن البارد/الساخن (CIP/HIP)، التلبيد	السيراميك، المواد الهشة (مثل ITO، TiC)

هل أنت مستعد لتعزيز عملية ترسيب الأغشية الرقيقة لديك؟

جودة هدف الرش الخاص بك هي أساس أداء الطلاء الخاص بك. تتخصص KINTEK في توفير معدات ومواد استهلاكية معملية عالية الأداء، بما في ذلك أهداف الرش المصنعة بدقة لجميع احتياجاتك المعملية.

دع خبرتنا ترشدك إلى الحل المناسب للحصول على نقاء وكثافة واستقرار عملية فائقين. اتصل بـ KINTEK اليوم لمناقشة متطلبات تطبيقك المحددة.

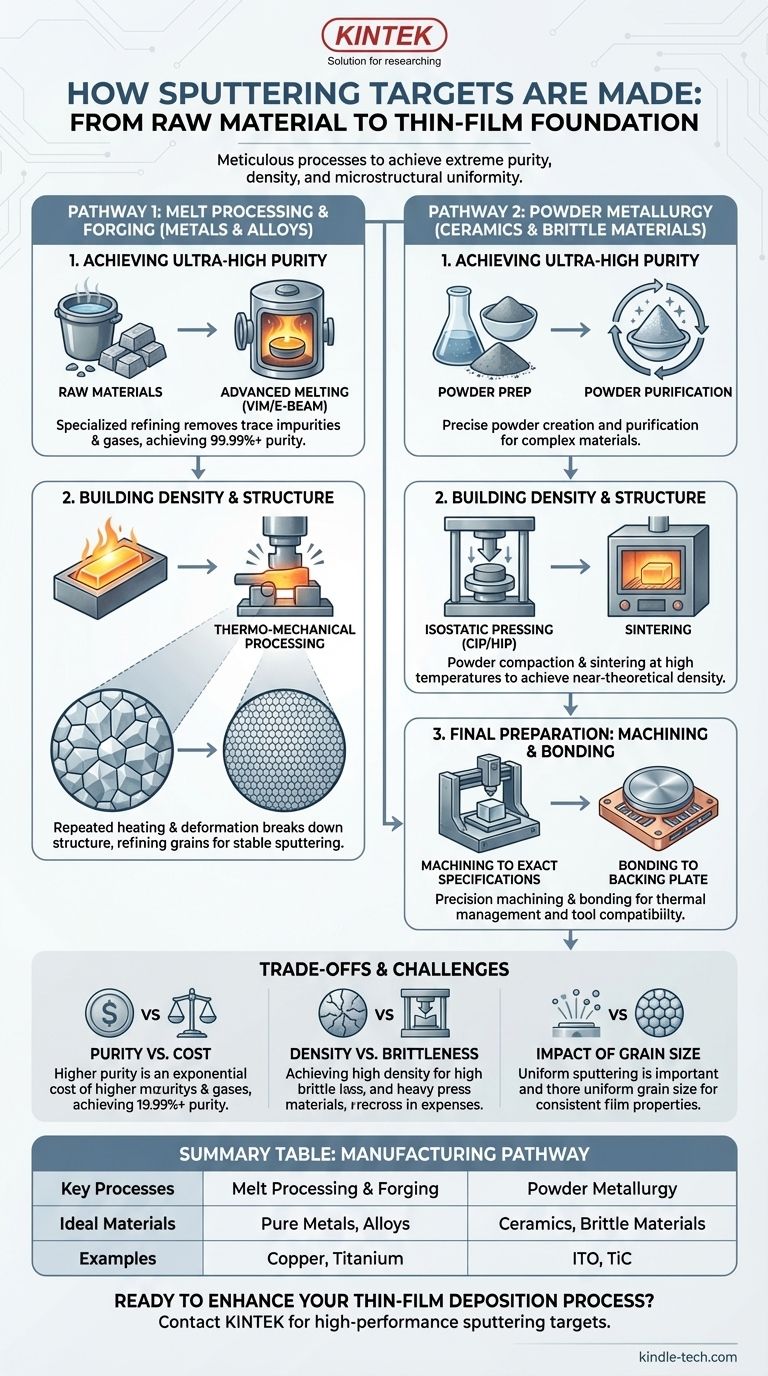

دليل مرئي
