في جوهرها، يتم إنشاء الغشاء الرقيق من خلال عملية تسمى الترسيب (Deposition)، حيث يتم تطبيق المادة بعناية على سطح يُعرف باسم الركيزة (Substrate). تُقسم هذه الأساليب بشكل عام إلى فئتين أساسيتين: تلك التي تستخدم تفاعلات كيميائية لتكوين الفيلم، وتلك التي تستخدم القوة أو الطاقة الفيزيائية لنقل المادة. يتيح هذا الدقة إنشاء طبقات قد تكون رقيقة بحجم ذرة واحدة.
يكمن الاختلاف الأساسي في صنع الأغشية الرقيقة ليس في الجهاز المحدد المستخدم، بل في الاستراتيجية الأساسية: إما بناء الفيلم من خلال تفاعلات كيميائية مُتحكَّم بها على سطح أو عن طريق نقل المادة فيزيائيًا ذرة تلو الأخرى في الفراغ. يحدد الاختيار بين هذين المسارين تكلفة الفيلم ونقاوته وأدائه النهائي.
ركيزتا ترسيب الأغشية الرقيقة
تقع جميع تقنيات إنشاء الأغشية الرقيقة تحت مظلتين أساسيتين: الترسيب الكيميائي (Chemical Deposition) والترسيب الفيزيائي (Physical Deposition). يعد فهم هذا التمييز الخطوة الأولى في فهم المجال بأكمله.
فهم الترسيب الكيميائي
تستخدم طرق الترسيب الكيميائي تفاعلًا كيميائيًا لتخليق الفيلم مباشرة على الركيزة من مواد بادئة (Precursors). غالبًا ما تكون هذه المواد البادئة سوائل أو غازات تتفاعل وتترك وراءها طبقة صلبة.
الترسيب الكيميائي للبخار (CVD)
في الترسيب الكيميائي للبخار، توضع الركيزة في حجرة وتُعرَّض لغازات بادئة متطايرة. تتفاعل هذه الغازات أو تتحلل على السطح الساخن للركيزة، مكونة الغشاء الرقيق المطلوب.
الترسيب بطبقة ذرية (ALD)
الترسيب بطبقة ذرية هو نوع فرعي أكثر دقة من الترسيب الكيميائي للبخار. يعتمد على تفاعلات كيميائية متسلسلة ومحددة ذاتيًا، مما يسمح بترسيب المادة حرفيًا طبقة ذرية واحدة في كل مرة، مما يوفر تحكمًا استثنائيًا في السماكة والانتظام.
الأساليب المعتمدة على المحاليل (الطلاء بالدوران والغطس)
تتضمن هذه الأساليب الأبسط طلاء الركيزة بمحلول كيميائي سائل. في الطلاء بالدوران (Spin Coating)، يتم تدوير الركيزة بسرعة عالية لنشر السائل في طبقة رقيقة وموحدة. ثم يتبخر المذيب، تاركًا الفيلم الصلب وراءه.
فهم الترسيب الفيزيائي
لا تتضمن أساليب الترسيب الفيزيائي للبخار (PVD) تفاعلات كيميائية. بدلاً من ذلك، تستخدم وسائل ميكانيكية أو حرارية أو كهربائية لنقل المادة من "هدف" مصدر وترسيبها على الركيزة، عادةً في بيئة فراغ عالية.
الرش (Sputtering)
في الرش، يتم قصف هدف مصنوع من مادة الفيلم المطلوبة بأيونات عالية الطاقة (بلازما). يؤدي هذا القصف إلى إزاحة الذرات فعليًا من الهدف، والتي تسافر بعد ذلك وتترسب على الركيزة، مكونة الفيلم.
التبخير الحراري (Thermal Evaporation)
تتضمن هذه الطريقة تسخين المادة المصدر في غرفة مفرغة حتى تتبخر. ثم تسافر الذرات المتبخرة في خط مستقيم حتى تتكثف على الركيزة الأبرد، تمامًا مثل تكثف البخار على مرآة باردة.
الترسيب بالليزر النبضي (PLD)
في الترسيب بالليزر النبضي، يتم توجيه ليزر عالي الطاقة إلى مادة الهدف. تعمل الطاقة المكثفة على "تبخير" (Ablate) كمية صغيرة من المادة إلى سحابة بلازما، والتي تترسب بعد ذلك على الركيزة.
فهم المفاضلات
لا توجد طريقة ترسيب واحدة متفوقة عالميًا. يعتمد الاختيار دائمًا على موازنة متطلبات المشروع مثل التكلفة، وتوافق المواد، والدقة المطلوبة، وشكل الجسم الذي يتم طلاؤه.
التوافقية (Conformality): طلاء الأشكال المعقدة
تتفوق الطرق الكيميائية، وخاصة CVD و ALD، في إنشاء طبقات متوافقة للغاية. نظرًا لأن الغازات البادئة يمكن أن تصل إلى كل زاوية ومكان، يمكنها طلاء الأسطح المعقدة ثلاثية الأبعاد بشكل موحد. طرق PVD هي "خط الرؤية" وتواجه صعوبة في طلاء المناطق المظللة.
تنوع المواد
تتميز الطرق الفيزيائية، وخاصة الرش (Sputtering)، بتنوع كبير. يمكن استخدامها لترسيب مجموعة واسعة من المواد، بما في ذلك المعادن النقية والسبائك والسيراميك، والتي يصعب أو يستحيل إنشاؤها باستخدام سلائف كيميائية.
الدقة مقابل سرعة الإنتاج
غالبًا ما تكون التقنيات التي توفر أعلى دقة، مثل ALD أو الترسيب بشعاع الجزيئات (MBE)، عمليات أبطأ وأكثر تكلفة. في المقابل، يمكن أن تكون طرق مثل الطلاء بالدوران أو التبخير الحراري أسرع وأكثر فعالية من حيث التكلفة للمساحات الكبيرة أو الإنتاج بكميات كبيرة حيث لا يكون الكمال على المستوى الذري ضروريًا.
اتخاذ الخيار الصحيح لهدفك
يتطلب اختيار طريقة ما تحديد هدفك الأساسي بوضوح.
- إذا كان تركيزك الأساسي هو الدقة والانتظام المطلق: يعد ALD الخيار الأفضل لضوابطه على المستوى الذري.
- إذا كان تركيزك الأساسي هو طلاء سطح معقد غير مستوٍ: ستوفر طريقة كيميائية مثل CVD أفضل تغطية.
- إذا كان تركيزك الأساسي هو ترسيب مجموعة واسعة من المعادن النقية أو المركبات غير العضوية: توفر طرق PVD مثل الرش أو التبخير أكبر قدر من المرونة.
- إذا كان تركيزك الأساسي هو الإنتاج منخفض التكلفة أو النماذج الأولية السريعة: غالبًا ما تكون الأساليب الأبسط المعتمدة على المحاليل مثل الطلاء بالدوران هي نقطة الانطلاق الأكثر عملية.
في نهاية المطاف، يتعلق اختيار تقنية الترسيب الصحيحة بمطابقة العملية الفيزيائية أو الكيميائية مع خصائص المادة المحددة التي يتطلبها تطبيقك.
جدول ملخص:
| فئة الطريقة | التقنيات الرئيسية | نقاط القوة الأساسية | حالات الاستخدام المثالية |
|---|---|---|---|
| الترسيب الكيميائي | CVD، ALD، الطلاء بالدوران | توافقية ممتازة، طبقات موحدة | الأسطح ثلاثية الأبعاد المعقدة، الطبقات عالية الدقة |
| الترسيب الفيزيائي (PVD) | الرش، التبخير الحراري، PLD | تنوع المواد، نقاء عالٍ | المعادن النقية، السبائك، الطلاءات بخط الرؤية |
هل أنت مستعد لاختيار طريقة ترسيب الغشاء الرقيق المثالية لتطبيقك؟ تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية لجميع احتياجات الترسيب الخاصة بك. سواء كنت بحاجة إلى دقة ALD، أو تنوع الرش، أو فعالية تكلفة الطلاء بالدوران، يمكن لخبرائنا مساعدتك في اختيار الحل المناسب. اتصل بنا اليوم لمناقشة مشروعك واكتشاف كيف يمكن لـ KINTEK تعزيز قدرات مختبرك!

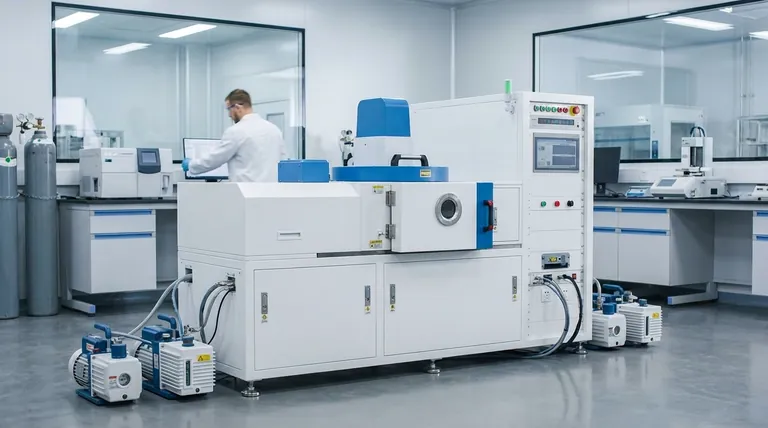

دليل مرئي
