كيف يتم تسخين فرن التفريغ؟ علم المعالجة النظيفة ذات درجة الحرارة العالية

في جوهره، يولد فرن التفريغ الحرارة من خلال المقاومة الكهربائية. تتضمن هذه العملية تمرير تيار كهربائي عالي عبر مكونات متخصصة تسمى عناصر التسخين. تتوهج هذه العناصر، المصممة لتحمل درجات الحرارة القصوى، وتشع طاقة حرارية إلى حمولة العمل داخل غرفة الفرن، وكل ذلك أثناء العمل في بيئة تفريغ.

لا يحرق فرن التفريغ الوقود؛ بل يستخدم الكهرباء لتسخين العناصر داخل "منطقة ساخنة" معزولة للغاية. يتم احتواء هذا التجميع بأكمله داخل وعاء فولاذي مبرد بالماء، مما يحافظ على برودة الجدران الخارجية ويحافظ على سلامة التفريغ.

المبدأ: تسخين المقاومة المتحكم به

نظام التسخين في فرن التفريغ هو في الأساس سخان كهربائي قوي ومتحكم به بدقة. المبدأ الأساسي بسيط وفعال.

كيف تولد المقاومة الحرارة

عندما يتدفق التيار الكهربائي عبر مادة، فإنه يواجه مقاومة. يولد هذا التضاد للتيار الكهربائي حرارة، وهي ظاهرة تُعرف باسم تسخين جول أو تسخين المقاومة.

يستغل مصممو أفران التفريغ هذا المبدأ عن طريق اختيار مواد ذات خصائص مقاومة محددة يمكن أن تعمل بشكل موثوق عند درجات حرارة عالية جدًا.

لماذا التفريغ ضروري

تسخين المواد إلى درجات حرارة عالية في وجود الهواء سيؤدي إلى أكسدة وتدهور سريع. عن طريق إزالة الهواء لإنشاء تفريغ، يوفر الفرن جوًا خاملًا يحمي كلاً من عناصر التسخين والأجزاء التي تتم معالجتها من التفاعلات الكيميائية غير المرغوب فيها.

تشريح منطقة الفرن الساخنة بالتفريغ

الـ "منطقة الساخنة" هي قلب الفرن، وتحتوي على نظام التسخين وحمولة العمل. وهي مصممة لتوليد الحرارة واحتوائها وتوزيعها بشكل موحد.

عناصر التسخين

هذه هي المكونات التي تنتج الحرارة فعليًا. وهي عادة ما تكون مصنوعة من مواد ذات نقاط انصهار عالية للغاية واستقرار في التفريغ.

تشمل المواد الشائعة ما يلي:

• الجرافيت: خيار فعال من حيث التكلفة ومتعدد الاستخدامات لدرجات حرارة تصل إلى 2200 درجة مئوية (4000 درجة فهرنهايت) وما بعدها.
• الموليبدينوم (Moly): خيار معدني بالكامل يستخدم في التطبيقات عالية النقاء حيث يكون تلوث الكربون من الجرافيت مصدر قلق. غالبًا ما يستخدم في شكل صفائح أو قضبان.
• كربيد السيليكون (SiC) أو ثنائي سيليسيد الموليبدينوم (MoSi₂): عناصر قائمة على السيراميك يمكن استخدامها في بعض تطبيقات التفريغ، ولكنها أكثر شيوعًا في الأفران التي تعمل أيضًا بالهواء.

يعد ترتيب هذه العناصر حول حمولة العمل أمرًا بالغ الأهمية لضمان انتظام درجة الحرارة، حيث يحدث انتقال الحرارة في التفريغ بشكل أساسي عن طريق الإشعاع، وليس الحمل الحراري.

العزل الحراري

يجب توجيه الحرارة الشديدة الناتجة عن العناصر إلى الداخل باتجاه حمولة العمل. هذه هي مهمة حزمة العزل.

يتكون العزل عادة من طبقات متعددة من اللباد الجرافيتي، أو الألواح الليفية السيراميكية، أو الدروع المعدنية العاكسة (مثل الموليبدينوم أو الفولاذ المقاوم للصدأ). تقلل هذه الحزمة من فقدان الحرارة إلى الغرفة الخارجية، مما يحسن كفاءة الطاقة والتحكم في العملية.

الغرفة المبردة بالماء

يتم وضع تجميع المنطقة الساخنة بالكامل داخل وعاء فولاذي مزدوج الجدران. يتم تدوير الماء باستمرار بين هذه الجدران.

نظام التبريد بالماء هذا ليس ميزة اختيارية؛ إنه أمر بالغ الأهمية لتشغيل الفرن. فهو يحافظ على الغرفة الخارجية، والأختام، وتوصيلات الطاقة في درجة حرارة آمنة، مما يمنع الفرن من تدمير نفسه ويضمن بقاء أختام التفريغ سليمة.

فهم المفاضلات

يتضمن اختيار عنصر التسخين وتصميم المنطقة الساخنة مفاضلات حاسمة تؤثر على قدرة الفرن وتكلفته وتطبيقه.

مناطق ساخنة من الكربون مقابل مناطق ساخنة معدنية بالكامل

تعد المنطقة الساخنة القائمة على الجرافيت هي المعيار الصناعي لمعظم تطبيقات المعالجة الحرارية واللحام بالنحاس بسبب تكلفتها وأدائها في درجات الحرارة العالية.

ومع ذلك، عند درجات حرارة عالية جدًا، يمكن أن يتسامى الجرافيت، مما قد يؤدي إلى إدخال الكربون في العملية. للتطبيقات التي تتطلب نقاءً فائقًا، مثل الغرسات الطبية أو إلكترونيات الفضاء الجوي، يلزم وجود منطقة ساخنة معدنية بالكامل أكثر تكلفة باستخدام عناصر ودروع الموليبدينوم أو التنجستن.

التوحيد المدفوع بالإشعاع

في التفريغ، لا يوجد هواء لتدوير وتوزيع الحرارة عن طريق الحمل الحراري. يهيمن الإشعاع الحراري على انتقال الحرارة.

هذا يعني أن "خط الرؤية" من عنصر التسخين إلى الجزء أمر بالغ الأهمية. يعد الوضع الاستراتيجي للعناصر على جميع جوانب حمولة العمل هو الطريقة الأساسية لتحقيق انتظام درجة الحرارة المذكور في مواصفات الفرن.

الدور الحاسم للتبريد

الحاجة المستمرة لتدفق الماء هي متطلب تشغيلي مطلق. يمكن أن يؤدي فقدان ماء التبريد أثناء سخونة العناصر إلى فشل كارثي، مما يؤدي إلى تلف الغرفة وتعريض سلامة التفريغ للخطر. لهذا السبب يتم تزويد الأفران الصناعية بأنظمة مياه احتياطية والعديد من أجهزة الأمان المتشابكة.

اتخاذ الخيار الصحيح لعمليتك

يسمح لك فهم نظام التسخين بمطابقة تقنية الفرن مع هدف معالجة المواد المحدد الخاص بك.

• إذا كان تركيزك الأساسي هو المعالجة الحرارية للأغراض العامة أو اللحام بالنحاس: يوفر الفرن ذو المنطقة الساخنة القوية من الجرافيت أفضل مزيج من الأداء والفعالية من حيث التكلفة.
• إذا كان تركيزك الأساسي هو المعالجة عالية النقاء أو تجنب تلوث الكربون: فإن المنطقة الساخنة المعدنية بالكامل مع عناصر الموليبدينوم أو التنجستن هي الخيار الضروري.
• إذا كان تركيزك الأساسي هو معالجة الأشكال الكبيرة والمعقدة بشكل موحد: انتبه جيدًا لتصميم عنصر الفرن، والذي يجب أن يوفر تغطية تسخين بزاوية 360 درجة.

من خلال فهم هذه المبادئ الأساسية، يمكنك اختيار وتشغيل فرن التفريغ بشكل أفضل كأداة دقيقة لهندسة المواد المتقدمة.

جدول الملخص:

المكون	الوظيفة	المواد الرئيسية
عناصر التسخين	توليد الحرارة عن طريق المقاومة الكهربائية	الجرافيت، الموليبدينوم، التنجستن
العزل الحراري	احتواء الحرارة، وتوجيهها نحو حمولة العمل	لباد الجرافيت، دروع معدنية
الغرفة المبردة بالماء	حماية هيكل الفرن وأختام التفريغ	وعاء فولاذي مزدوج الجدران
بيئة التفريغ	منع الأكسدة والتلوث	يتم إنشاؤه بواسطة مضخات التفريغ

هل أنت مستعد لتحقيق معالجة حرارية دقيقة وخالية من التلوث؟

يعد فرن التفريغ المناسب أمرًا بالغ الأهمية لنجاحك في تطبيقات مثل لحام مكونات الفضاء الجوي، وتلدين الغرسات الطبية، أو أبحاث المواد المتقدمة. تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية، وتلبي احتياجات المختبرات من خلال حلول أفران التفريغ المصممة بدقة.

سيساعدك خبراؤنا في اختيار النظام المثالي - سواء كنت بحاجة إلى منطقة ساخنة من الجرافيت فعالة من حيث التكلفة أو نظام معدني بالكامل عالي النقاء - لضمان انتظام درجة الحرارة الفائق والتحكم في العملية لموادك المحددة.

اتصل بـ KINTEK اليوم لمناقشة متطلبات المعالجة الحرارية الخاصة بك واكتشاف فرن التفريغ المثالي لمختبرك.

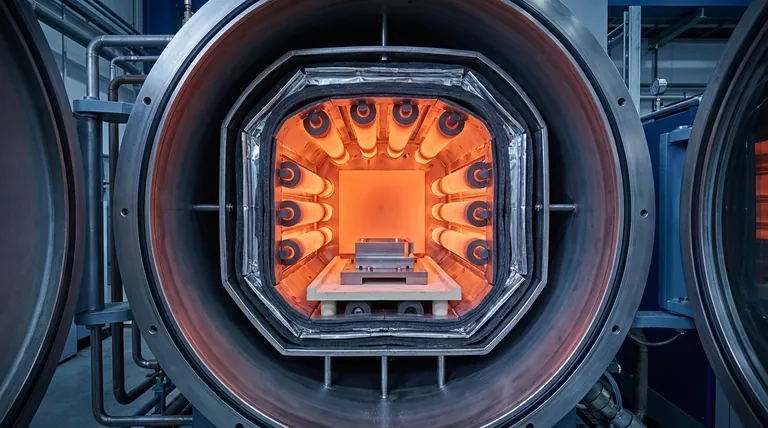

دليل مرئي
