كيف يتم تحضير الجرافين عن طريق الترسيب الكيميائي للبخار؟ دليل خطوة بخطوة للتصنيع واسع النطاق

في الأساس، يتضمن تحضير الجرافين عن طريق الترسيب الكيميائي للبخار (CVD) تمرير غاز يحتوي على الكربون، مثل الميثان، فوق محفز معدني ساخن، عادةً النحاس أو النيكل. عند درجات حرارة تصل إلى حوالي 1000 درجة مئوية، يتحلل الغاز، وتترسب ذرات الكربون على السطح المعدني، وتتجمع ذاتيًا لتشكل صفحة مستمرة من الجرافين بسماكة ذرة واحدة. يعمل الركيزة المعدنية كسطح للتفاعل ومحفز يجعل العملية ممكنة في درجات حرارة عملية.

الترسيب الكيميائي للبخار هو أقل عن مجرد ترسيب الكربون وأكثر عن استخدام محفز معدني مُسخَّن كقالب. توجه العملية ذرات الكربون الفردية من مادة بادئة غازية إلى شبكة سداسية عالية التنظيم وواسعة النطاق، مما يجعلها الطريقة الأكثر قابلية للتطبيق لإنتاج جرافين عالي الجودة للتطبيقات الصناعية.

الآلية الأساسية لنمو الجرافين عبر الترسيب الكيميائي للبخار (CVD)

يمكن تقسيم عملية الترسيب الكيميائي للبخار إلى سلسلة من الخطوات الدقيقة والمتتابعة. كل مرحلة حاسمة للتحكم في الجودة النهائية وتوحيد غشاء الجرافين.

### إعداد المسرح: المكونات الرئيسية

قبل أن يبدأ النمو، يجب إنشاء بيئة محددة داخل غرفة المفاعل. يتطلب هذا مصدرًا للكربون (مادة بادئة)، وسطحًا تحفيزيًا، وغازات حاملة لإدارة الغلاف الجوي.

المكونات الأساسية هي مادة بادئة هيدروكربونية (الميثان شائع)، وركيزة معدنية تحفيزية (يستخدم النحاس والنيكل على نطاق واسع)، وغازات حاملة خاملة مثل الأرجون أو الهيدروجين.

### الخطوة 1: الانحلال الحراري والامتزاز للمادة البادئة

تبدأ العملية بتسخين الركيزة المعدنية إلى درجة حرارة عالية، عادةً حوالي 1000 درجة مئوية. ثم يتم إدخال غاز المادة البادئة الكربونية إلى الغرفة.

تتسبب الحرارة الشديدة في تحلل الغاز البادئ إلى ذرات أو جذور كربون عالية التفاعل. والأهم من ذلك، يجب أن يحدث هذا التحلل على السطح المعدني الساخن، وليس في الطور الغازي، لمنع تكوين السخام الكربوني غير المفيد. ثم تمتص ذرات الكربون هذه على المحفز.

### الخطوة 2: التنوّي والنمو

بمجرد امتصاصها، لا تكون ذرات الكربون الفردية ثابتة. إنها تنتشر وتتحرك عبر سطح المحفز.

في النهاية، تصطدم هذه الذرات المتحركة وتبدأ في تكوين تجمعات كربونية صغيرة ومستقرة. تعمل هذه التجمعات كـ "بذور" أو مواقع تنوٍ يبدأ منها نمو بلورة الجرافين.

### الخطوة 3: تكوين غشاء مستمر

مع ترسب المزيد من ذرات الكربون على السطح، فإنها تلتصق بحواف هذه الجزر الجرافينية الأولية.

تتوسع الجزر للخارج عبر الركيزة حتى تلتقي وتندمج، وتشكل في النهاية صفحة مستمرة وغير منقطعة من الجرافين أحادي الطبقة تغطي السطح بأكمله للمحفز المعدني.

لماذا المحفز ضروري وغير قابل للتفاوض

الركيزة المعدنية ليست مجرد سطح سلبي للترسيب؛ إنها محفز نشط وضروري يجعل العملية برمتها ممكنة.

### خفض حاجز الطاقة

بدون محفز، يتطلب تكوين بنية جرافيتية مستقرة من ذرات الكربون درجات حرارة تتجاوز 2500 درجة مئوية. مثل هذه الظروف غير عملية وتستهلك كميات هائلة من الطاقة.

تعمل المحفزات مثل النحاس والنيكل على خفض حاجز الطاقة هذا بشكل كبير، مما يسمح بتكوين جرافين عالي الجودة في درجة حرارة يمكن التحكم فيها بشكل أفضل تبلغ حوالي 1000 درجة مئوية.

### توجيه بنية الجرافين

يؤثر اختيار المحفز بشكل مباشر على آلية الترسيب وجودة الجرافين الناتجة. توجه الخصائص المحددة للسطح المعدني كيفية ترتيب ذرات الكربون نفسها في الشبكة السداسية المطلوبة، مما يؤثر على كل شيء بدءًا من حجم الحبيبات وحتى توحيد الطبقة.

فهم المفاضلات والتحديات

على الرغم من أن الترسيب الكيميائي للبخار قوي، إلا أنه عملية معقدة بها عقبات تقنية يجب إدارتها لتحقيق منتج نهائي عالي الجودة.

### خطر العيوب والشوائب

العملية حساسة للغاية للظروف. إذا حدث الانحلال الحراري للمادة البادئة في الطور الغازي بدلاً من على الركيزة، فإنه يخلق سخام كربون غير متبلور يمكن أن يسقط على غشاء الجرافين ويؤدي إلى تدهور جودته.

أي عيوب أو شوائب على الركيزة المعدنية الأولية يمكن أن تترجم أيضًا إلى عيوب في صفحة الجرافين النهائية.

### عملية النقل بعد النمو

يتم نمو الجرافين على محفز معدني ولكنه مطلوب عادةً على ركيزة عازلة مثل السيليكون للتطبيقات الإلكترونية. يتطلب هذا عملية نقل دقيقة.

يتم حفر المعدن بعيدًا، ويجب نقل غشاء الجرافين الهش ذي السماكة الذرية الواحدة إلى ركيزته الجديدة. تمثل هذه الخطوة مصدرًا رئيسيًا للتجاعيد والتمزقات والتلوث التي يمكن أن تضر بالخصائص الاستثنائية للمادة.

اتخاذ القرار الصحيح لهدفك

يعتمد اختيار طريقة التصنيع بالكامل على النتيجة المرجوة، حيث يتم تحسين التقنيات المختلفة للاستخدامات النهائية المختلفة.

• إذا كان تركيزك الأساسي هو الإنتاج الصناعي على نطاق واسع: الترسيب الكيميائي للبخار هو الطريقة الوحيدة المثبتة لإنشاء أغشية جرافين موحدة وواسعة النطاق مطلوبة للإلكترونيات وأجهزة الاستشعار والأفلام الموصلة الشفافة.
• إذا كان تركيزك الأساسي هو الأبحاث الأساسية: يوفر الترسيب الكيميائي للبخار تحكمًا ممتازًا في سماكة الطبقة (من طبقة واحدة إلى طبقات قليلة)، مما يتيح دراسات دقيقة للخصائص الإلكترونية والفيزيائية الفريدة للجرافين.
• إذا كان تركيزك الأساسي هو إنشاء مساحيق أو مركبات مجمعة: غالبًا ما تكون الطرق الأخرى مثل التقشير في الطور السائل أكثر فعالية من حيث التكلفة للتطبيقات التي لا تتطلب غشاءً مثاليًا وواسع النطاق.

في نهاية المطاف، يكشف فهم عملية الترسيب الكيميائي للبخار أنها تحفة فنية من التحفيز المتحكم فيه، القادرة على تحويل غاز بسيط إلى مادة ثنائية الأبعاد ثورية.

جدول ملخص:

الخطوة	الإجراء الرئيسي	الغرض
1. التحضير	تسخين الركيزة المعدنية (مثل النحاس، النيكل) إلى ~1000 درجة مئوية	إنشاء سطح تحفيزي للتحلل.
2. التحلل	إدخال غاز المادة البادئة الكربونية (مثل الميثان)	يتحلل الغاز حرارياً على المعدن الساخن، مطلقاً ذرات الكربون.
3. التنوّي	تنتشر ذرات الكربون وتشكل تجمعات مستقرة	إنشاء "بذور" لنمو بلورة الجرافين.
4. النمو	تلتصق الذرات بحواف التجمعات، وتتوسع الجزر	يشكل غشاء جرافين مستمر أحادي الطبقة.

هل أنت مستعد لدمج الجرافين عالي الجودة في أبحاثك أو تطوير منتجاتك؟ يعتمد التحكم الدقيق المطلوب لنجاح تصنيع الترسيب الكيميائي للبخار على معدات مختبرية موثوقة. تتخصص KINTEK في الأفران وأنظمة مناولة الغاز والمواد الاستهلاكية الأساسية لأبحاث المواد المتقدمة، بما في ذلك نمو الجرافين. يمكن لخبرائنا مساعدتك في تكوين الإعداد المناسب لعمليتك التحفيزية المحددة وأهداف قابلية التوسع.

اتصل بفريقنا اليوم لمناقشة كيف يمكن لحلولنا أن تعزز سير عمل الترسيب الكيميائي للبخار لديك وتسرع ابتكار المواد لديك.

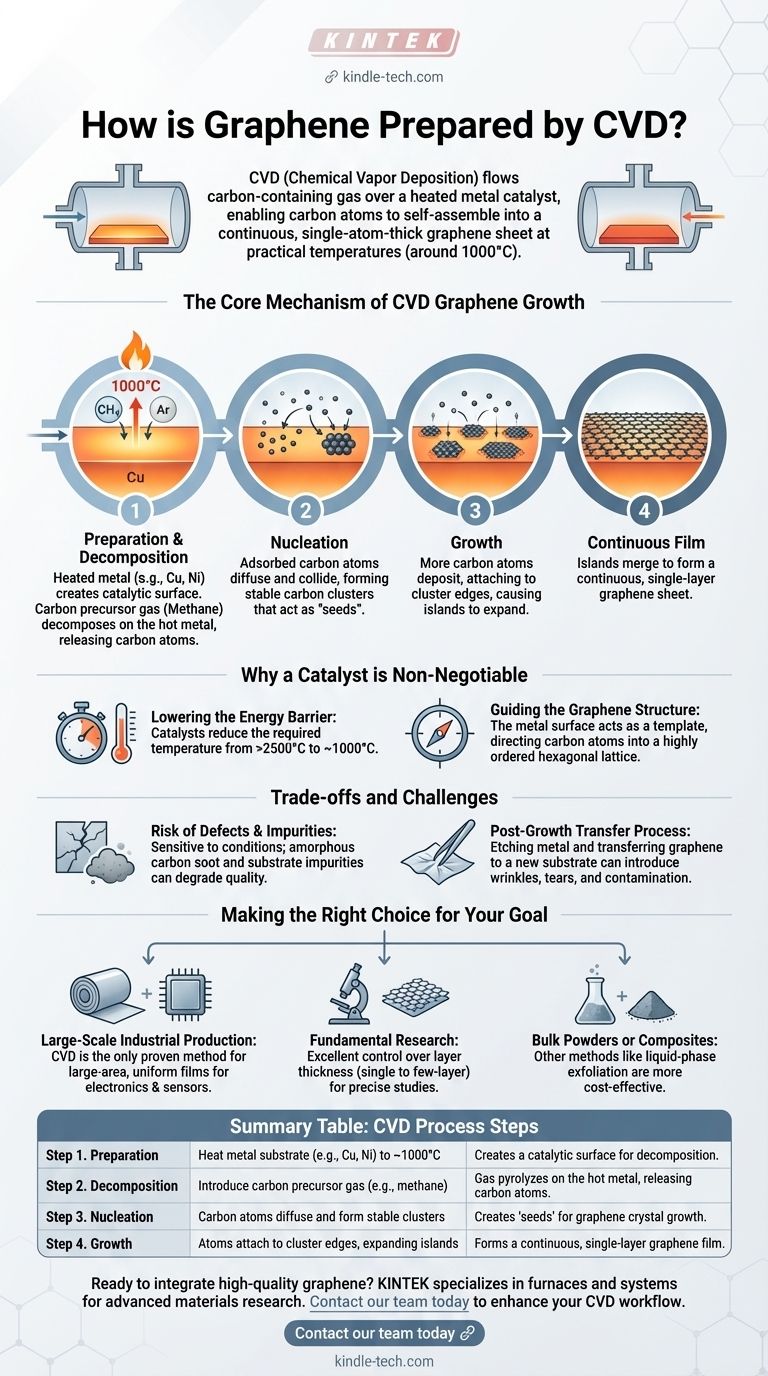

دليل مرئي
