ما هي مدة صلاحية هدف التذرية؟ زيادة الأداء واستقرار العملية

عمر هدف التذرية ليس مدة ثابتة ولكنه يتحدد بالكمية الإجمالية للمادة المستهلكة وتأثيرها على استقرار العملية. يتم قياس عمره الافتراضي القابل للاستخدام عادةً بالكيلوواط/ساعة (kWh) وينتهي عندما لا يتمكن الهدف من إنتاج بلازما مستقرة أو طبقة رقيقة موحدة، وهو ما يحدث غالبًا قبل استنفاد المادة بالكامل بوقت طويل.

إن "نهاية العمر الافتراضي" الحقيقية لهدف التذرية هي حد تقني، وليست حدًا زمنيًا. يتم الوصول إليها عندما يؤدي التآكل الفيزيائي إلى تعريض لوحة الدعم المبردة للخطر أو إتلافها، أو عندما تؤدي التغيرات في ملف تعريف التآكل إلى تدهور جودة وتوحيد الأفلام المترسبة.

ماذا تعني "نهاية العمر الافتراضي" حقًا لهدف التذرية

لإدارة عملية التذرية بفعالية، يجب عليك تحويل تفكيرك من "كم ساعة يدوم" إلى "ما هو الحد الأقصى للمواد القابلة للاستخدام". هذا التمييز بالغ الأهمية لكل من التحكم في العملية والسلامة.

مشكلة القياس بالساعات

يتناسب معدل تآكل الهدف طرديًا مع الطاقة المطبقة. تشغيل عملية بقدرة 5 كيلوواط سيستهلك الهدف ضعف سرعة تشغيله بقدرة 2.5 كيلوواط. لذلك، الوقت هو مقياس متغير للغاية وغير موثوق به للعمر الافتراضي.

المعيار الصناعي: الكيلوواط/ساعة (kWh)

الطريقة الأكثر موثوقية لتتبع استخدام الهدف هي الكيلوواط/ساعة (kWh). يجمع هذا المقياس بين الطاقة والوقت (الطاقة [kW] × الوقت [h])، مما يوفر قياسًا ثابتًا لإجمالي الطاقة الموصلة إلى الهدف، والذي يرتبط مباشرة بكمية المادة المذرية.

الحد الفيزيائي 1: أخدود التآكل

تحبس المغناطيسات الموجودة في الكاثود (المغناطيس) البلازما في منطقة محددة على وجه الهدف، مما يؤدي إلى إنشاء أخدود تآكل أو "مسار سباق". ينتهي عمر الهدف عندما يصبح هذا الأخدود عميقًا جدًا لدرجة أنه يخاطر بكشف أو إتلاف لوحة الدعم التي يرتبط بها.

الحد الفيزيائي 2: الفشل الهيكلي

المواد الهشة، مثل السيراميك، عرضة للإجهاد الحراري. يمكن أن يتسبب التسخين المستمر من قصف البلازما والتبريد من لوحة الدعم في تشققها أو انفصالها، مما ينهي عمرها قبل الأوان، بغض النظر عن كمية المادة المتبقية.

حد العملية: فقدان توحيد الفيلم

مع تعمق أخدود التآكل، تتغير هندسة سطح الهدف. يغير هذا المجال الكهربائي وتوزيع الذرات المذرية، مما قد يؤدي إلى تدهور توحيد السماكة للفيلم الذي يتم ترسيبه على الركائز الخاصة بك. عند هذه النقطة، لم يعد الهدف مفيدًا لتطبيقه المقصود، حتى لو كان سليمًا جسديًا.

العوامل الرئيسية التي تحدد عمر الهدف

تتحكم عدة متغيرات مترابطة في مدى سرعة وصول الهدف إلى حالة نهاية العمر الافتراضي. يتيح فهم هذه المتغيرات تخطيطًا وتحسينًا أفضل للعملية.

مادة الهدف ومردود التذرية

تتآكل المواد المختلفة بمعدلات مختلفة تحت نفس الظروف. يعد مردود التذرية للمادة - عدد الذرات المقذوفة لكل أيون ساقط - عاملاً أساسيًا. على سبيل المثال، الفضة والنحاس لهما مردود تذرية عالي جدًا ويتآكلان بسرعة، بينما تتآكل مواد مثل التنجستن أو التنتالوم ببطء شديد.

تصميم المغناطيس واستغلاله

يعد تصميم الحزمة المغناطيسية للمغناطيس أمرًا بالغ الأهمية. يخلق المغناطيس المصمم جيدًا أخدود تآكل أوسع وأكثر توحيدًا، مما يؤدي إلى استغلال أعلى لمواد الهدف (غالبًا 70-80%). يمكن للمغناطيس المصمم بشكل سيء أن يخلق أخدودًا عميقًا وضيقًا، مما يهدر المواد ويؤدي إلى استغلال منخفض يصل إلى 20-30%.

التبريد وربط لوحة الدعم

التذرية عملية غير فعالة تولد حرارة هائلة. يجب ربط الهدف (عادةً بالإنديوم) بلوحة دعم نحاسية مبردة بالماء لتبديد هذه الحرارة. إذا كان الربط ضعيفًا أو كان التبريد غير كافٍ، فسوف يسخن الهدف بشكل مفرط، مما قد يؤدي إلى التواء أو تشقق أو حتى ذوبان.

قوة التشغيل والضغط

تزيد كثافة الطاقة الأعلى من معدل التذرية، مما يقلل من عمر الهدف من حيث ساعات التشغيل. وبالمثل، يمكن أن يؤثر ضغط الغاز التشغيلي على كثافة البلازما وشكل ملف تعريف التآكل، مما يؤثر بشكل دقيق على مدى كفاءة استخدام المادة.

فهم المقايضات والمزالق الشائعة

يعد زيادة عمر الهدف إلى أقصى حد توازنًا بين تكلفة المواد واستقرار العملية وخطر الفشل الكارثي.

خطر التذرية حتى النهاية

الخطأ الأكثر أهمية هو محاولة استخدام كل جرام أخير من المادة. إذا وصل أخدود التآكل إلى لوحة الدعم، فإنك تخاطر بتذرية مادة اللوحة (عادةً النحاس) في الفيلم الخاص بك. والأسوأ من ذلك بكثير، يمكنك اختراق اللوحة، مما يتسبب في تسرب الماء إلى غرفة التفريغ العالي الخاصة بك، مما قد يدمر الكاثود ويؤدي إلى توقف كارثي ومكلف.

تجاهل الانحراف التدريجي للعملية

غالبًا ما يكون تدهور أداء الهدف تدريجيًا. قد لا يلاحظ المهندسون انحرافًا بطيئًا في توحيد الفيلم أو خصائص أخرى من تشغيل إلى آخر. يمكن أن ينتهي "عمر عملية" الهدف قبل وقت طويل من عمره الفيزيائي إذا لم تتم مراقبة هذه التغييرات الدقيقة، مما يؤدي إلى منتجات خارج المواصفات.

التكلفة الحقيقية: وقت التوقف مقابل المواد

تكلفة هدف التذرية الجديد دائمًا ما تكون ضئيلة مقارنة بتكلفة وقت توقف المعدات غير المخطط له أو دفعة مهملة من المنتجات عالية القيمة. يعد الاستبدال الاستباقي والمجدول للهدف حجر الزاوية في عملية ترسيب مُدارة جيدًا.

كيفية إدارة وزيادة عمر الهدف

يجب أن يتماشى نهجك في إدارة الهدف مباشرة مع أولوياتك التشغيلية.

• إذا كان تركيزك الأساسي هو اتساق العملية والجودة: استبدل الأهداف بشكل استباقي بناءً على حد كيلوواط/ساعة محدد مسبقًا أو بمجرد اكتشاف انحراف في خصائص الفيلم.
• إذا كان تركيزك الأساسي هو زيادة استخدام المواد: استثمر في تصميمات المغناطيس عالية الاستخدام واستخدم مقياس كيلوواط/ساعة موثوقًا لتتبع الاستهلاك، واستبدل الهدف قبل أن يصل إلى حده الفيزيائي المعروف.
• إذا كنت تقوم بتطوير عملية جديدة: قم بتوصيف ملف تعريف تآكل الهدف بعناية خلال دورة حياته الأولى لتحديد نقطة نهاية آمنة وموثوقة بالكيلوواط/ساعة لجميع الاستبدالات المستقبلية.

في النهاية، تتعلق إدارة هدف التذرية بفعالية بضمان قابلية التنبؤ والاستقرار لعملية الترسيب بأكملها.

جدول ملخص:

العامل الرئيسي	التأثير على عمر الهدف
قوة التشغيل (kW)	قوة أعلى = تآكل أسرع (مقاس بالكيلوواط/ساعة).
مردود تذرية مادة الهدف	المواد عالية المردود (مثل Ag، Cu) تتآكل أسرع من المواد منخفضة المردود (مثل W، Ta).
تصميم المغناطيس واستغلاله	التصميم الجيد يتيح استخدام 70-80% من المواد؛ التصميم السيئ يمكن أن يهدر 70-80% من الهدف.
التبريد وربط لوحة الدعم	التبريد أو الربط غير الكافي يؤدي إلى ارتفاع درجة الحرارة، أو الالتواء، أو الفشل المبكر.
حالة نهاية العمر الافتراضي	ينتهي العمر عندما يخاطر أخدود التآكل بكشف لوحة الدعم أو تتدهور توحيد الفيلم.

حسّن عملية التذرية الخاصة بك وتجنب وقت التوقف المكلف. يعد عمر هدف التذرية الخاص بك أمرًا بالغ الأهمية لإنتاجية مختبرك وجودة أفلامك الرقيقة. تتخصص KINTEK في معدات ومستهلكات المختبرات عالية الأداء، بما في ذلك أهداف التذرية والمغناطيسات المصممة لتحقيق أقصى قدر من استخدام المواد واستقرار العملية. دع خبرائنا يساعدونك في اختيار الأهداف المناسبة وتطبيق أفضل الممارسات لتطبيقك المحدد. اتصل بـ KINTEK اليوم لمناقشة احتياجات مختبرك وضمان نتائج متسقة وعالية الجودة.

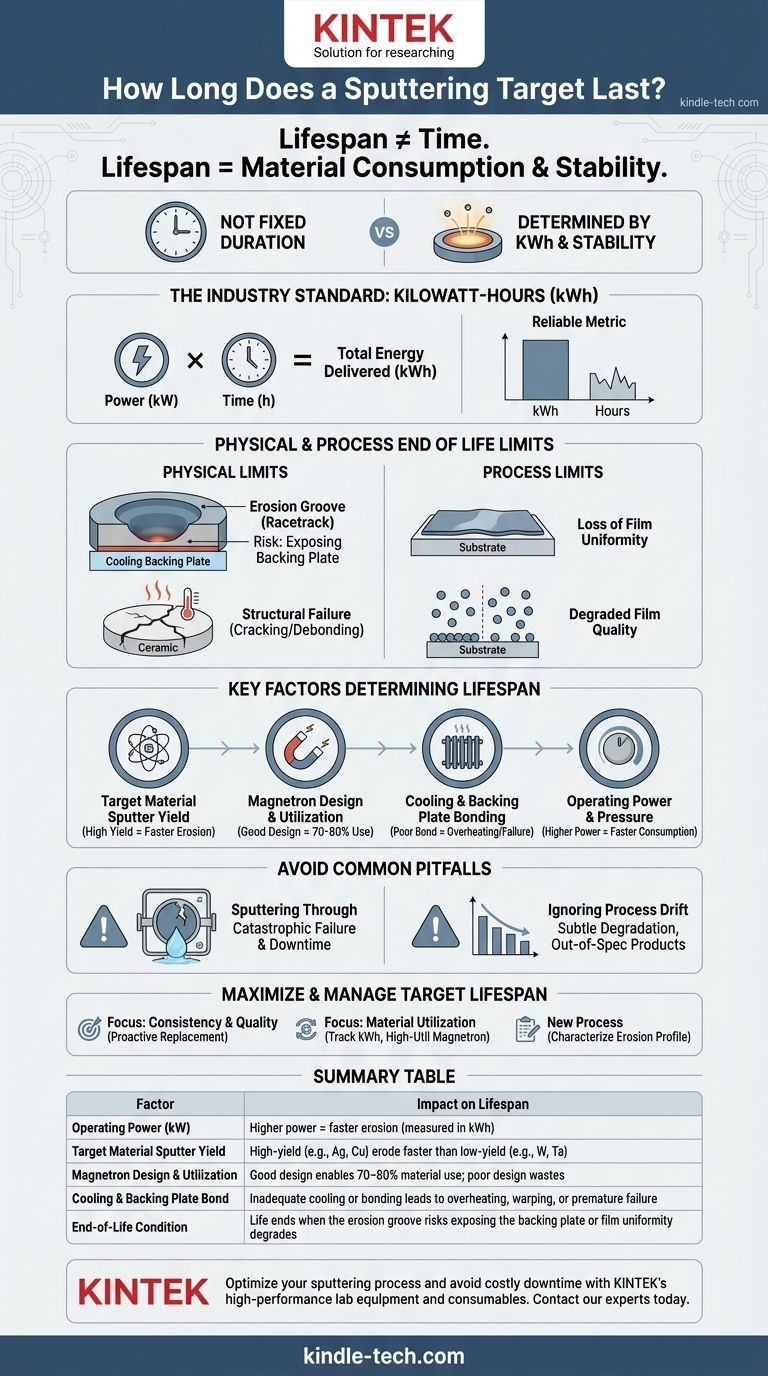

دليل مرئي
