كيف يؤثر ضغط غاز الرش على جودة الفيلم ومعدله؟ أتقن المفاضلة للحصول على أفضل النتائج

في عملية الرش (Sputtering)، يُعد ضغط الغاز معلمة تحكم أساسية ذات تأثير مباشر ومتعارض غالبًا على جودة الفيلم ومعدل الترسيب. بشكل عام، يؤدي التشغيل عند ضغط عمل أقل إلى زيادة طاقة الجسيمات التي تصل إلى الركيزة، مما يعزز نمو أغشية كثيفة وعالية الجودة. وعلى العكس من ذلك، يمكن أن يؤدي زيادة الضغط في البداية إلى تعزيز معدل الرش إلى حد معين، ولكن غالبًا ما يكون ذلك على حساب جودة الفيلم بسبب زيادة تصادم الجسيمات وفقدان الطاقة.

التحدي الرئيسي في تحديد ضغط الرش الخاص بك هو التنقل في المفاضلة المتأصلة بين سرعة الترسيب وجودة الفيلم النهائية. لا يوجد ضغط "أفضل" واحد؛ الإعداد الأمثل هو حل وسط مدروس ومصمم خصيصًا للمادة التي يتم ترسيبها والخصائص المطلوبة للفيلم النهائي.

الفيزياء: كيف يتحكم ضغط الغاز في العملية

للتحكم في النتيجة، يجب عليك أولاً فهم الآلية. ضغط الغاز ليس مجرد رقم على مقياس؛ إنه يغير بشكل أساسي البيئة بين الهدف المرشوش والركيزة الخاصة بك.

التحكم في المسار الحر المتوسط

المفهوم الأكثر أهمية هو المسار الحر المتوسط: متوسط المسافة التي يقطعها جسيم (أيون أو ذرة مرشوشة) قبل الاصطدام بذرة غاز.

• عند الضغط المنخفض، توجد ذرات غاز أقل، مما يؤدي إلى مسار حر متوسط طويل.
• عند الضغط العالي، توجد العديد من ذرات الغاز، مما يؤدي إلى مسار حر متوسط قصير.

يحدد هذا العامل الوحيد طاقة واتجاه جميع الجسيمات في الغرفة.

تحديد طاقة الجسيمات

الطاقة التي تصل بها الذرات المرشوشة إلى الركيزة الخاصة بك أمر بالغ الأهمية لجودة الفيلم. الضغط هو المفتاح الأساسي للتحكم في هذه الطاقة.

عند الضغط المنخفض، تخضع الذرات المرشوشة لعدد قليل من التصادمات أو لا تخضع لأي تصادمات في رحلتها من الهدف. تصل إلى الركيزة بطاقة حركية عالية، وهو أمر مفيد لتشكيل أغشية كثيفة.

عند الضغط العالي، تعاني هذه الذرات نفسها من تصادمات عديدة مع الغاز المحيط. كل تصادم يسلبها الطاقة، مما يجعلها تصل إلى الركيزة بطاقة منخفضة جدًا.

كيف يؤثر الضغط بشكل مباشر على جودة الفيلم

تترجم طاقة الذرات الواصلة مباشرة إلى البنية المجهرية والخصائص الفيزيائية للفيلم المترسب.

الضغط المنخفض: أغشية أكثر كثافة وجودة أعلى

عندما تصل الذرات بطاقة عالية (بسبب الضغط المنخفض)، يكون لديها ما يكفي من الحركة للتنقل عبر سطح الركيزة. وهذا يسمح لها بالاستقرار في مواقع مواتية من الناحية الطاقية في التركيب الشبكي للفيلم.

والنتيجة هي فيلم أكثر كثافة وتماسكًا مع عدد أقل من الفراغات أو الثقوب الدقيقة. وهذا يؤدي بشكل عام إلى التصاق أفضل، وخصائص بصرية أو كهربائية متفوقة، ونزاهة داخلية أعلى.

الضغط العالي: أغشية مسامية وأقل جودة

عندما تصل الذرات بطاقة منخفضة (بسبب الضغط العالي)، فإنها "تلتصق حيث تهبط" بشكل أساسي. إنها تفتقر إلى الطاقة لإعادة ترتيب نفسها في بنية مثالية.

يؤدي هذا إلى بنية فيلم عمودية أكثر مسامية مع فراغات كبيرة بين الحبيبات. غالبًا ما تظهر هذه الأفلام ضعفًا في الالتصاق، ومقاومة كهربائية أعلى، ويمكنها حبس غاز الرش، مما يؤدي إلى إجهاد داخلي عالٍ وعدم استقرار بمرور الوقت.

التأثير المعقد على معدل الرش

العلاقة بين الضغط ومعدل الترسيب ليست خطية ويمكن أن تكون مضللة إذا لم يتم فهمها بشكل صحيح.

الزيادة الأولية في المعدل

بدءًا من ضغط منخفض جدًا، توفر زيادة طفيفة في الضغط المزيد من ذرات الغاز (عادة الأرجون) لتتأين. وهذا يزيد من كثافة البلازما وعدد الأيونات المتاحة لقصف الهدف، مما يؤدي بدوره إلى زيادة المعدل الذي يتم به رش المواد من الهدف.

نقطة التحول وانخفاض المعدل

ومع ذلك، مع استمرار ارتفاع الضغط، يبدأ تأثيران سلبيان في السيطرة.

أولاً، تصبح سحابة ذرات الغاز بالقرب من الهدف كثيفة جدًا لدرجة أنها يمكن أن تشتت الأيونات القاذفة، مما يقلل من كفاءة عملية الرش نفسها.

ثانياً، والأهم من ذلك، تتشتت الذرات المرشوشة بشكل متزايد في طريقها إلى الركيزة. قد تنحرف عائدة إلى الهدف أو إلى جدران الغرفة، ولا تصل أبدًا إلى عينتك. وهذا يتسبب في انخفاض معدل الترسيب الفعلي على الركيزة بشكل كبير، حتى لو كانت المادة لا تزال تُزال من الهدف بمعدل عالٍ.

فهم المفاضلات

تحسين عملية الرش هو تمرين في موازنة العوامل المتنافسة. الضغط هو جوهر هذا التحدي.

معضلة المعدل مقابل الجودة

المفاضلة الأساسية واضحة: السعي وراء أعلى معدل ترسيب ممكن عن طريق زيادة الضغط سيكلف دائمًا جودة الفيلم. الضغط الذي ينتج أسرع ترسيب نادرًا ما يكون هو الضغط الذي ينتج الفيلم الأكثر كثافة ووظيفية.

عامل التوحيد

عند الضغوط المنخفضة جدًا، يمكن أن يصبح الترسيب أكثر "خط رؤية"، مما قد يقلل من توحيد سمك الفيلم عبر الركائز الكبيرة أو المعقدة الشكل. يمكن لضغط أعلى قليلاً استخدام تشتت الغاز لصالحك، مما يخلق تدفقًا أكثر انتشارًا للذرات يمكنه تغطية الأسطح بشكل أكثر توحيدًا، على الرغم من أن هذا يأتي على حساب الكثافة.

التفاعل مع الطاقة

لا يعمل الضغط بمعزل عن غيره. كما لوحظ في الرش بالترددات الراديوية (RF sputtering)، فإن زيادة الطاقة تزيد أيضًا من طاقة قصف الأيونات. لذلك، يمكن أحيانًا محاكاة عملية الضغط المنخفض بواسطة عملية ضغط أعلى مع طاقة أكبر بكثير، ولكن هذا يقدم تعقيدات خاصة به تتعلق بتسخين الركيزة وتدهور الهدف.

تحديد الضغط المناسب لهدفك

يجب أن يكون اختيارك لضغط التشغيل مدفوعًا بالهدف النهائي لفيلمك المحدد.

• إذا كان تركيزك الأساسي هو أقصى كثافة للفيلم وأدائه (مثل الطلاءات البصرية، حواجز أشباه الموصلات): ابدأ بأدنى ضغط مستقر يمكن لنظامك الحفاظ عليه وزده فقط إذا كان ذلك ضروريًا للغاية لإدارة الإجهاد أو التوحيد.
• إذا كان تركيزك الأساسي هو الإنتاجية العالية لتطبيق أقل أهمية (مثل الطبقات المعدنية البسيطة، الطلاءات الزخرفية): قم بالتجربة للعثور على الضغط الذي يعطي ذروة معدل الترسيب، ولكن تأكد من التحقق من أن التصاق الفيلم وسلامته يظلان ضمن حدودك المقبولة.
• إذا كان تركيزك الأساسي هو طلاء شكل ثلاثي الأبعاد معقد بشكل موحد: قد يكون الضغط الأعلى بشكل معتدل مطلوبًا لتعزيز تشتت الغاز، ولكن يجب موازنة ذلك بعناية لتجنب إنشاء فيلم مسامي للغاية ومنخفض الجودة.

في النهاية، إتقان ضغط الرش يدور حول فهم والتحكم في طاقة ذراتك المترسبة لبناء بنية الفيلم الدقيقة التي تحتاجها.

جدول ملخص:

مستوى الضغط	التأثير على جودة الفيلم	التأثير على معدل الترسيب	حالة الاستخدام النموذجية
ضغط منخفض	أغشية عالية الكثافة ومضغوطة، خصائص ممتازة	معدل أقل، ولكن وصول عالي الطاقة	الطلاءات البصرية، حواجز أشباه الموصلات
ضغط عالٍ	بنية مسامية وعمودية، جودة أقل	زيادة أولية في المعدل، ثم ينخفض بسبب التشتت	إنتاجية عالية، طبقات أقل أهمية

هل تواجه صعوبة في تحسين عملية الرش للحصول على التوازن المثالي بين جودة الفيلم ومعدل الترسيب؟ تتخصص KINTEK في معدات المختبرات عالية الأداء والمواد الاستهلاكية للترسيب الدقيق للأغشية الرقيقة. يمكن لخبرائنا مساعدتك في اختيار نظام الرش والمعلمات المناسبة لتحقيق أغشية كثيفة وعالية الجودة بكفاءة. اتصل بفريقنا اليوم لمناقشة احتياجات مختبرك المحددة واكتشاف كيف يمكن لحلول KINTEK تعزيز نتائج البحث والإنتاج لديك.

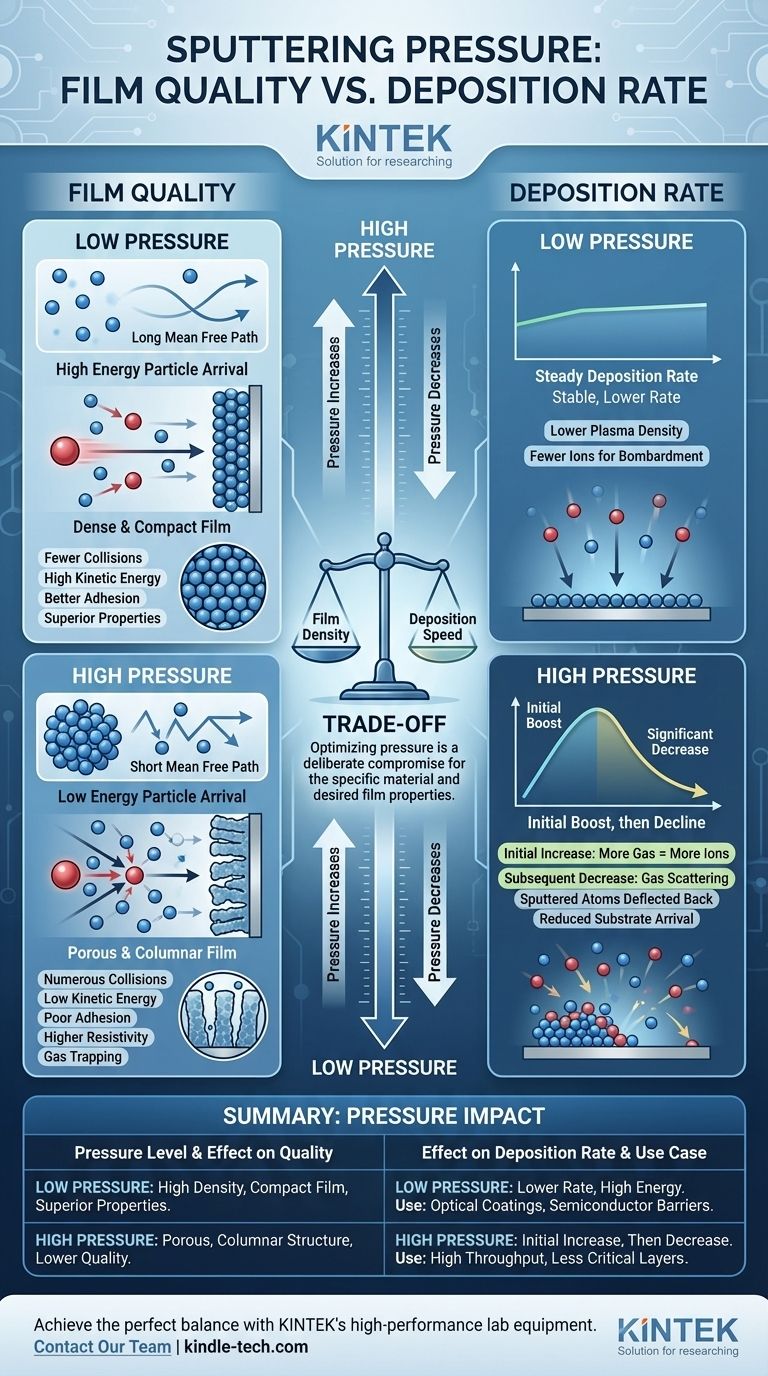

دليل مرئي
