يتطلب توصيف أنابيب الكربون النانوية أحادية الجدار (SWCNTs) مجموعة من التقنيات التحليلية، حيث لا يمكن لطريقة واحدة الكشف عن جميع خصائصها. تتضمن هذه العملية تحديد سلامتها الهيكلية ونقاوتها، والأهم من ذلك، خصائصها الإلكترونية والبصرية، والتي يتم تحديدها من خلال تركيبها الذري المحدد (الكيرالية). تشمل الأساليب الرئيسية المستخدمة المجهر للمعاينة المباشرة والمطيافية لفحص "بصماتها" الفريدة للاهتزاز والخصائص الإلكترونية.
لا يتحقق التوصيف الكامل لعينة أنابيب الكربون النانوية أحادية الجدار بجهاز واحد. يتطلب الأمر نهجًا تكميليًا، يجمع عادةً بين المجهر (مثل TEM) للتحقق الهيكلي والمطيافية (مثل رامان) للتقييم الإحصائي والكمي للجودة والنوع.
التوصيف الهيكلي: تصور الأنبوب النانوي
الخطوة الأولى في التوصيف غالبًا ما تكون تأكيد أنك قمت بالفعل بإنتاج أنابيب نانوية بالشكل الصحيح. هذا هو مجال المجاهر عالية الدقة.
المجهر الإلكتروني النافذ (TEM)
يعد المجهر الإلكتروني النافذ المعيار الذهبي للتحليل الهيكلي المباشر. يوفر صورًا عالية التكبير تسمح لك بتصور الأنابيب النانوية الفردية.
باستخدام المجهر الإلكتروني النافذ، يمكنك قياس قطر الأنبوب النانوي وطوله مباشرة. والأهم من ذلك، أنها الطريقة الأكثر حسمًا لتأكيد أن الأنابيب أحادية الجدار.
المجهر الإلكتروني الماسح (SEM)
يوفر المجهر الإلكتروني الماسح رؤية أقل دقة مقارنة بالمجهر الإلكتروني النافذ. لا يستخدم لتحليل الأنابيب الفردية ولكنه ضروري لتقييم الشكل العام للعينّة.
تكشف هذه التقنية عن كيفية ترتيب الأنابيب النانوية على نطاق أوسع - سواء كانت تشكل حزمًا أو شبكات متشابكة (غالبًا ما تسمى "ورق باكي") أو مصفوفات متراصفة.
مجهر القوة الذرية (AFM)
يقوم مجهر القوة الذرية بمسح سطح بمسبار مادي صغير لإنشاء خريطة طبوغرافية ثلاثية الأبعاد. يوفر قياسات ارتفاع دقيقة للغاية.
بالنسبة لأنابيب الكربون النانوية أحادية الجدار المترسبة على ركيزة مسطحة، يعد مجهر القوة الذرية أداة ممتازة لقياس القطر بدقة ومراقبة تشتت وتكتل الأنابيب الفردية.
التوصيف الطيفي: استكشاف الخصائص الجوهرية
بينما يوضح لك المجهر كيف تبدو الأنابيب النانوية، يخبرك المطيافية بما هي عليه من خلال استكشاف خصائصها الميكانيكية الكمومية. هذا أمر بالغ الأهمية لفهم سلوكها الإلكتروني.
مطيافية رامان: بصمة الأنبوب النانوي أحادي الجدار
تعد مطيافية رامان بلا شك التقنية الأقوى والأكثر شيوعًا لتوصيف أنابيب الكربون النانوية أحادية الجدار. إنها سريعة وغير مدمرة، وحساسة للغاية للتركيب الذري للأنبوب النانوي.
تشمل الميزات الرئيسية في طيف رامان ما يلي:
- وضع التنفس الشعاعي (RBM): قمة منخفضة التردد يكون موقعها متناسبًا عكسيًا مع قطر الأنبوب النانوي. هذه الميزة هي علامة حاسمة على أنابيب الكربون النانوية أحادية الجدار.
- نطاق D (D-band): تشير هذه القمة إلى وجود عيوب، مثل روابط الكربون المكسورة أو الكربون غير المتبلور.
- نطاق G (G-band): تؤكد هذه القمة وجود الكربون المهجن sp² الغرافيتي، وهو الهيكل الأساسي لجدار الأنبوب النانوي. نسبة شدة نطاق G إلى نطاق D (G/D) هي مقياس أساسي لجودة ونقاء الأنبوب النانوي.
مطيافية الامتصاص بالأشعة فوق البنفسجية-المرئية-القريبة من الأشعة تحت الحمراء (UV-Vis-NIR)
تمتص أنابيب الكربون النانوية أحادية الجدار الضوء عند أطوال موجية محددة اعتمادًا على قطرها وكيراليتها. يؤدي هذا إلى إنشاء طيف امتصاص فريد في نطاق الأشعة فوق البنفسجية والمرئية والقريبة من الأشعة تحت الحمراء (UV-Vis-NIR).
يُظهر الطيف قممًا مميزة تتوافق مع الانتقالات الإلكترونية. تسمح لك هذه القمم بتحديد توزيع الأنواع المختلفة من الأنابيب النانوية في عينة مجمعة والتمييز بين الأنابيب شبه الموصلة والمعدنية.
مطيافية التألق الضوئي (PL)
تُظهر أنابيب الكربون النانوية أحادية الجدار شبه الموصلة فقط التألق الضوئي (الفلورة)، وهي خاصية تمتص فيها الضوء عند طول موجي واحد وتصدره عند طول موجي أطول.
من خلال إنشاء خريطة ثنائية الأبعاد لشدة الانبعاث مقابل طول موجة الإثارة، تُنشئ مطيافية التألق الضوئي "خريطة كيرالية" مفصلة. تعمل هذه الخريطة كبصمة فريدة، تحدد مؤشرات (n,m) الدقيقة للأنواع شبه الموصلة الموجودة في العينة.
فهم المفاضلات
يتضمن اختيار تقنية التوصيف المناسبة فهم قيود كل طريقة والغرض منها. لا توجد أداة "أفضل" واحدة.
المجهر مقابل المطيافية
يوفر المجهر صورًا مباشرة لا لبس فيها ولكنه يعاني من إحصائيات ضعيفة. صورة لعدد قليل من الأنابيب النانوية المثالية في المجهر الإلكتروني النافذ لا تعني أن الدفعة بأكملها ذات جودة عالية.
توفر المطيافية بيانات مجمعة ذات دلالة إحصائية لمتوسط العينة بأكملها. ومع ذلك، فإن المعلومات غير مباشرة وتتطلب تفسيرًا دقيقًا.
تحدي الشوائب
أحد الأهداف الرئيسية للتوصيف هو تحديد كمية النقاء. تشمل الشوائب الشائعة الكربون غير المتبلور (يتم اكتشافه بواسطة نطاق D في رامان) وجسيمات محفزات المعادن المتبقية من التخليق (غالبًا ما تكون مرئية في المجهر الإلكتروني النافذ).
تُستخدم تقنيات مثل التحليل الحراري الوزني (TGA)، الذي يقيس فقدان الوزن عند التسخين، أيضًا لتحديد كمية الكربون مقابل المحفزات المعدنية غير القابلة للاحتراق.
اتخاذ القرار الصحيح لهدفك
يجب أن يملي هدفك النهائي استراتيجية التوصيف الخاصة بك.
- إذا كان تركيزك الأساسي هو تأكيد نجاح التخليق والجودة الأساسية: ابدأ بمطيافية رامان للتحقق من قمة RBM ونسبة شدة G/D عالية.
- إذا كان تركيزك الأساسي هو تحديد توزيع الأنواع الإلكترونية: استخدم امتصاص الأشعة فوق البنفسجية-المرئية-القريبة من الأشعة تحت الحمراء لإجراء تقييم سريع ومجمع للسكان المعدنيين وشبه الموصلين.
- إذا كان تركيزك الأساسي هو إجراء تحقق هيكلي مفصل للأنابيب الفردية: استخدم المجهر الإلكتروني النافذ (TEM) للتصوير المباشر للقطر والطول وهيكل الجدار.
- إذا كان تركيزك الأساسي هو تحديد الكيرالية الدقيقة للأنابيب شبه الموصلة للتطبيقات البصرية: مطيافية التألق الضوئي (PL) هي الأداة الأقوى والأكثر تحديدًا.
تجمع خطة التوصيف الفعالة دائمًا بين تقنيات متعددة ومتكاملة لبناء صورة كاملة وموثوقة للمادة الخاصة بك.
جدول ملخص:
| التقنية | الغرض الأساسي | المعلومات الرئيسية المقدمة |
|---|---|---|
| TEM | التحقق الهيكلي | التصوير المباشر للقطر والطول وهيكل الجدار الأحادي |
| مطيافية رامان | تقييم الجودة والنقاء | قمة RBM (القطر)، نسبة G/D (الجودة)، نطاق D (العيوب) |
| امتصاص UV-Vis-NIR | توزيع النوع الإلكتروني | يحدد الأنابيب النانوية أحادية الجدار شبه الموصلة مقابل المعدنية في العينات المجمعة |
| التألق الضوئي (PL) | رسم خرائط الكيرالية | يبصم مؤشرات (n,m) الدقيقة للأنابيب النانوية أحادية الجدار شبه الموصلة |
| SEM/AFM | الشكل العام والتشتت | يقيم ترتيب الأنابيب النانوية، والحزم، والتوزيع السطحي |
هل أنت مستعد لإطلاق العنان للإمكانات الكاملة لأبحاثك في أنابيب الكربون النانوية أحادية الجدار؟
يعد التوصيف الدقيق أساسًا لتطوير تكنولوجيا النانو الناجح. تتخصص KINTEK في توفير معدات المختبرات عالية الجودة واللوازم الاستهلاكية التي تحتاجها لتحليل دقيق لأنابيب الكربون النانوية أحادية الجدار. سواء كنت تقوم بإعداد مختبر جديد أو تحسين سير العمل الحالي، يمكن لخبرائنا المساعدة في اختيار الأدوات المناسبة - من مطيافات رامان إلى لوازم تحضير عينات المجهر الإلكتروني النافذ - لضمان نتائج موثوقة وقابلة للتكرار.
اتصل بفريقنا اليوم لمناقشة احتياجات تطبيقك المحددة واكتشاف كيف يمكن لـ KINTEK دعم نجاح مختبرك. تواصل مع خبرائنا الآن!

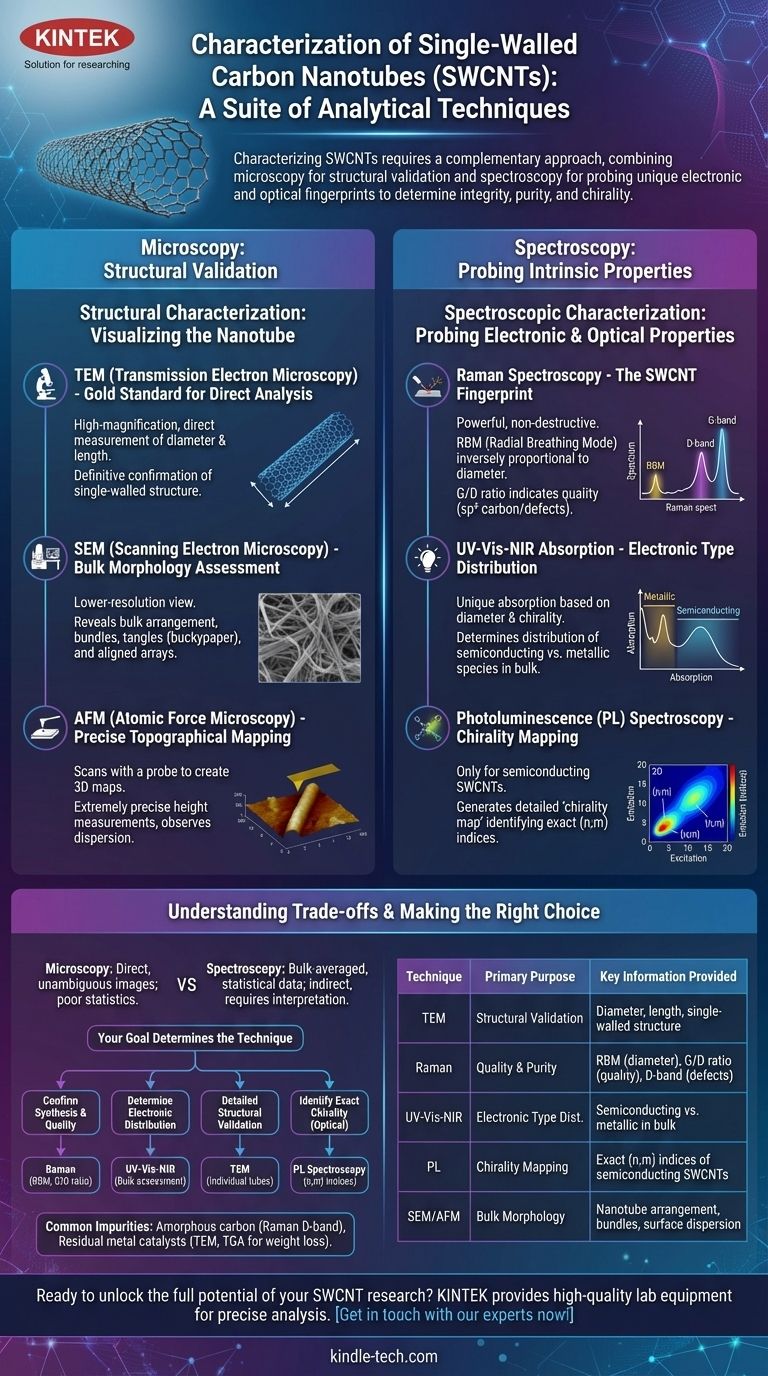

دليل مرئي
