في جوهره، الفرن الدوار هو نظام ديناميكي مصمم للتدفئة الموحدة من خلال الحركة. تتكون مكوناته الأساسية من هيكل الفرن الرئيسي، وبطانة حرارية داخلية لاحتواء الحرارة، وترس قيادة أو نظام دوران، ومصدر حرارة داخلي لتوفير الطاقة الحرارية اللازمة.
الفكرة الرئيسية هي أن الفرن الدوار ليس فرنًا ثابتًا. إنه نظام متكامل حيث تعمل المكونات الميكانيكية (الهيكل، القيادة) والمكونات الحرارية (البطانة، مصدر الحرارة) معًا لخلط المواد بنشاط، مما يضمن تسخين كل جزيء بالتساوي وكفاءة.
تفكيك المكونات الأساسية
يبدأ فهم كيفية عمل الفرن الدوار بأجزائه الأساسية. تخدم كل مكون غرضًا مميزًا في العملية الشاملة للتدفئة الموحدة والمتحكم فيها.
هيكل الفرن وبنيته
هيكل الفرن هو الغلاف الخارجي الرئيسي، وعادة ما يكون برميلًا أو أنبوبًا معدنيًا. يوفر هذا الهيكل الدعم الأساسي للجهاز بأكمله وغالبًا ما يتم تصميمه ليتم تركيبه بزاوية لتسهيل حركة المواد. في العديد من التصميمات، خاصة للاستخدام المخبري، يمكن إمالة الهيكل بأكمله.
البطانة الحرارية
يوجد داخل الهيكل المعدني طبقة حاسمة من المواد الحرارية. تم تصميم هذه البطانة لتحمل درجات الحرارة القصوى، وحماية الغلاف المعدني الخارجي من الإجهاد الحراري والتلف. إنه العنصر الأساسي المسؤول عن احتواء الحرارة الشديدة المطلوبة للصهر أو المعالجة الحرارية.
نظام القيادة والدوران
هذه هي الآلية التي تمنح الفرن الدوار اسمه. يتسبب ترس القيادة والمحرك في دوران أنبوب الفرن، عادة 360 درجة. هذه الحركة المستمرة ضرورية لتقليب وخلط المواد في الداخل، مما يمنع النقاط الساخنة ويضمن درجة حرارة متسقة في جميع أنحاء الدفعة.
مصدر الحرارة الداخلي
يوفر مصدر الحرارة الطاقة اللازمة للعملية. في حين أن النوع المحدد يمكن أن يختلف (على سبيل المثال، مشاعل الغاز، العناصر الكهربائية)، فإن وظيفته هي رفع درجة الحرارة الداخلية إلى المستوى المطلوب لصهر أو معالجة مواد مثل المساحيق والحبيبات والمواد الصلبة.
معلمات التصميم والتشغيل الرئيسية
بالإضافة إلى الأجزاء المادية، تحدد العديد من متغيرات التصميم أداء الفرن ومدى ملاءمته لتطبيقات محددة.
سرعة الدوران وزاوية الميل
تؤثر سرعة الدوران بشكل مباشر على مدى قوة خلط المادة. تتحكم زاوية ميل جسم الفرن في المعدل الذي تتحرك به المادة من طرف الشحن إلى طرف التفريغ في العمليات المستمرة أو شبه المستمرة.
أبعاد الأنبوب والبطانة
تعتبر الأبعاد من حيث القطر والطول والسمك لأنبوب الفرن عوامل تصميم حاسمة. تحدد هذه الأبعاد سعة الفرن (كمية المواد التي يمكنه معالجتها) وكفاءته الحرارية ومتانته.
أنظمة التحكم في الغلاف الجوي
للتطبيقات الدقيقة، خاصة في المختبرات، يتم تجهيز الأفران بمنافذ للتحكم في الغلاف الجوي الداخلي. يتيح ذلك إدخال غازات محددة مثل النيتروجين أو الأرجون أو الهيدروجين لإنشاء بيئة خاملة أو تفاعلية. يمكن أيضًا استخدام مضخة تفريغ خارجية للعمل في ظل ظروف التفريغ.
فهم المفاضلات والاعتبارات
على الرغم من فعاليته، فإن تصميم الفرن الدوار يقدم اعتبارات تشغيلية محددة يجب إدارتها.
البساطة مقابل الدقة
يمكن غالبًا التعامل مع التشغيل الأساسي للشحن والصهر بواسطة عمال ذوي مهارات أقل نسبيًا، مما يجعله قويًا للمعالجة بالجملة. ومع ذلك، فإن تحقيق نتائج عالية النقاء أو معالجات حرارية معقدة يتطلب تحكمًا دقيقًا في درجة الحرارة وسرعة الدوران والغلاف الجوي، مما يتطلب أنظمة أكثر تطورًا وإشرافًا ماهرًا.
توافق المواد
يجب أن تكون المادة المستخدمة في أنبوب الفرن وبطانته متوافقة مع المواد التي تتم معالجتها. يمكن للتفاعلات الكيميائية العدوانية أو المواد الكاشطة أن تؤدي إلى تدهور البطانة الحرارية بمرور الوقت، مما يستلزم الصيانة والاستبدال.
المعالجة بالدفعات مقابل المعالجة المستمرة
أحد الاعتبارات الرئيسية هو وضع التشغيل. تتضمن المعالجة بالدفعات البسيطة الشحن، والتسخين لفترة محددة (على سبيل المثال، 4-6 ساعات)، والتفريغ. تتطلب الأنظمة المستمرة تصميمات أكثر تعقيدًا لإدارة التدفق المستمر للمادة عبر الأنبوب الدوار المائل.
مواءمة الفرن مع هدفك
إن اختيار الفرن الدوار أو تشغيله بفعالية يعني مواءمة مكوناته وقدراته مع هدفك المحدد.
- إذا كان تركيزك الأساسي هو الصهر الصناعي بكميات كبيرة: إعطاء الأولوية لبطانة حرارية قوية وسميكة، ونظام قيادة قوي وموثوق، وجسم فرن كبير لزيادة سعة الدفعة.
- إذا كان تركيزك الأساسي هو البحث المخبري الدقيق: التأكيد على أنظمة التحكم الحاسوبية الدقيقة لدرجة الحرارة والدوران، بالإضافة إلى منافذ متكاملة لإدخال الغاز وإمكانيات التفريغ.
- إذا كان تركيزك الأساسي هو معالجة المواد المتنوعة: ابحث عن تصميم يتميز بسرعة دوران متغيرة وزاوية ميل قابلة للتعديل لاستيعاب خصائص التدفق المختلفة للمساحيق أو الحبيبات أو المواد الصلبة.
في نهاية المطاف، يتيح لك فهم كيفية مساهمة كل مكون في وظيفة الفرن الاستفادة من مزاياه الفريدة لتطبيقك المحدد.
جدول ملخص:
| المكون | الوظيفة الأساسية | الاعتبار الرئيسي |
|---|---|---|
| هيكل الفرن | الغلاف الهيكلي والدعم الرئيسي | غالبًا ما يكون مائلاً لتدفق المواد؛ يمكن إمالته |
| البطانة الحرارية | تحتوي على الحرارة الشديدة، وتحمي الغلاف | يجب أن تتحمل المادة درجات حرارة العملية والمواد الكيميائية |
| نظام القيادة/الدوران | يدير أنبوب الفرن للخلط | السرعة تتحكم في شدة الخلط |
| مصدر الحرارة | يوفر الطاقة الحرارية (غاز/كهرباء) | النوع يؤثر على نطاق درجة الحرارة والتحكم |
| التحكم في الغلاف الجوي | يدير البيئة الغازية الداخلية (مثل النيتروجين، الأرجون) | حاسم للتطبيقات المخبرية الدقيقة والنقاء |
هل أنت مستعد للاستفادة من الفرن الدوار لتلبية الاحتياجات الفريدة لمختبرك؟ تتخصص KINTEK في المعدات المخبرية عالية الأداء، بما في ذلك الأفران الدوارة المصممة خصيصًا للبحث ومعالجة المواد. سواء كنت بحاجة إلى تحكم دقيق في درجة الحرارة، أو إدارة للغلاف الجوي، أو نظام قوي للمواد المتنوعة، يمكن لخبرائنا مساعدتك في اختيار التكوين المثالي. اتصل بفريقنا اليوم لمناقشة تطبيقك والحصول على حل مخصص!

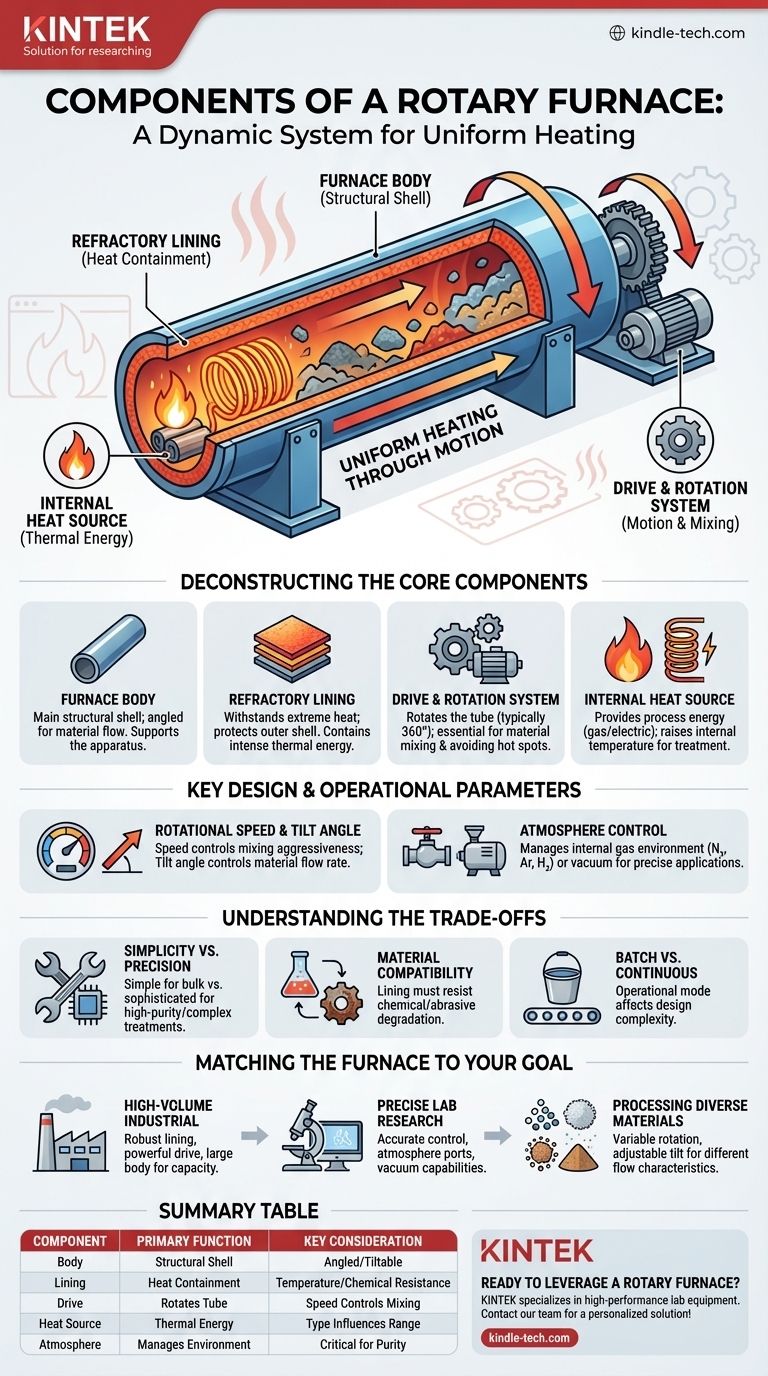

دليل مرئي
