ما هي إخفاقات المعالجة الحرارية؟ دليل للوقاية من التشققات والتشوه والتدهور

في جوهرها، يتجلى فشل المعالجة الحرارية بثلاث طرق رئيسية: عدم دقة الأبعاد (التشوه والالتواء)، وتدهور السطح (مثل نزع الكربنة)، والفشل الميكانيكي (التشقق أو الكسر). نادرًا ما تكون هذه المشكلات ناتجة عن خطأ واحد، بل عن انهيار في التحكم الدقيق في درجة الحرارة والوقت ومعدلات التبريد، وغالبًا ما تتفاقم بسبب تدهور المعدات أو سوء التعامل مع المواد.

الخلاصة الأساسية هي أن إخفاقات المعالجة الحرارية ليست أحداثًا عشوائية. إنها أعراض لانحراف أساسي في العملية أو المادة أو المعدات، ويتطلب استكشاف الأخطاء وإصلاحها بنجاح فهمًا منهجيًا لكيفية تفاعل هذه العناصر الثلاثة.

تشخيص الإخفاقات المتعلقة بالمواد

أكثر الإخفاقات وضوحًا هي تلك التي يتم ملاحظتها في الجزء النهائي. هذه هي النتيجة المباشرة للإجهادات الحرارية والتحولات المعدنية التي سارت بشكل خاطئ.

التشقق والكسر

هذا هو الوضع الأكثر كارثية للفشل. تتشكل الشقوق عادةً عندما تتجاوز الإجهادات الحرارية قوة الشد للمادة عند درجة حرارة معينة.

تشقق التبريد السريع (Quench cracking) هو النوع الأكثر شيوعًا، ويحدث أثناء التبريد السريع عندما تنكمش أجزاء مختلفة من قطعة العمل بمعدلات مختلفة، مما يخلق إجهادًا داخليًا هائلاً.

تعمل الزوايا الداخلية الحادة وعلامات الأدوات والتغيرات المفاجئة في المقطع العرضي كـ مُركزات للإجهاد، مما يوفر نقطة بداية لتشكل هذه الشقوق.

التشوه والالتواء

التشوه هو تغيير في حجم أو شكل الجزء مقارنة بأبعاده الأصلية. هذه مشكلة شائعة ومكلفة للغاية.

ينتج بشكل أساسي عن تخفيف الإجهادات الداخلية المحبوسة من خطوات التصنيع السابقة أو عن التسخين والتبريد غير المتجانسين. إذا برد جانب واحد من الجزء أسرع من الجانب الآخر، فسوف يتشوه حتمًا.

يعد الدعم الصحيح للأجزاء الطويلة أو الرقيقة داخل الفرن أمرًا بالغ الأهمية لمنع الترهل والتشوه عند درجات الحرارة العالية.

تدهور السطح

تؤثر هذه الإخفاقات على خصائص سطح المادة، والذي غالبًا ما يكون منطقة العمل الأكثر أهمية.

نزع الكربنة (Decarburization) هو فقدان الكربون من سطح الفولاذ. يؤدي هذا إلى تكوين طبقة خارجية ناعمة، مما يقلل من مقاومة التآكل وعمر التعب، حتى لو كان القلب مقسّى بشكل مثالي.

العكس، وهو الكربنة غير المقصودة (unintended carburization)، يمكن أن تجعل السطح هشًا بشكل مفرط وعرضة للتقشر. وكلاهما ناتج عن التحكم غير الصحيح في جو الفرن.

تحديد إخفاقات التحكم في العملية

وراء كل فشل مادي يوجد انحراف في العملية. يعد الحصول على السيطرة على معلمات العملية الأساسية هو المفتاح للنجاح المتكرر.

التحكم غير الصحيح في درجة الحرارة

درجة الحرارة هي المتغير الأهم على الإطلاق. استخدام درجة حرارة منخفضة جدًا يؤدي إلى تحول معدني غير مكتمل وجزء يفشل في تحقيق الصلابة المطلوبة.

في المقابل، يمكن أن تسبب درجات الحرارة المرتفعة جدًا نموًا مفرطًا للحبوب، مما يؤدي إلى الهشاشة. ويمكن أن يزيد أيضًا من خطر التشوه وتدهور السطح.

أوقات النقع غير المناسبة

النقع (Soaking) هو الفترة التي يتم فيها تثبيت الجزء عند درجة الحرارة المستهدفة. يجب أن يكون طويلاً بما يكفي لوصول المقطع العرضي بأكمله إلى درجة حرارة موحدة ولإكمال التحولات الطورية اللازمة.

وقت النقع القصير جدًا سيؤدي إلى قلب ناعم. ووقت النقع الطويل بشكل مفرط لا يوفر فائدة معدنية ويمكن أن يؤدي إلى تفاقم نمو الحبوب ونزع الكربنة.

التبريد السريع غير المتحكم فيه

معدل التبريد، أو التبريد السريع، لا يقل أهمية عن معدل التسخين. الهدف هو تبريد الجزء بسرعة كافية لتحقيق الصلابة المطلوبة ولكن ليس بسرعة كبيرة بحيث يتشقق أو يتشوه.

استخدام وسط تبريد سريع للغاية (مثل الماء بدلاً من الزيت) لدرجة معينة من الفولاذ هو سبب كلاسيكي لتشقق التبريد السريع. يلعب التحريك ودرجة حرارة حمام التبريد دورًا حاسمًا أيضًا.

فهم الإخفاقات المتعلقة بالمعدات

إن التحكم في عمليتك لا يتجاوز جودة المعدات التي تنفذها. يمكن أن يؤدي التدهور التدريجي إلى إدخال انحرافات في العملية يصعب تشخيصها.

تدهور عنصر التسخين

كما هو ملاحظ في الأفران المفرغة من الهواء والأفران الكهربائية الأخرى، فإن عناصر التسخين هي مكونات قابلة للاستهلاك تفشل بمرور الوقت.

تشمل هذه الإخفاقات التشوه في درجات الحرارة العالية (الترهل)، مما يؤدي إلى تسخين غير متجانس، والكسر، مما يخلق بقعًا باردة في الفرن، والتبخر، حيث تتبخر مادة العنصر ببطء، مما يقلل من فعاليتها.

يؤدي هذا التدهور مباشرة إلى التسخين غير المتجانس الذي يسبب التشوه والصلابة غير المتسقة عبر جزء أو دفعة.

عدم دقة المزدوجة الحرارية (Thermocouple Inaccuracy)

المزدوجة الحرارية هي مقياس حرارة الفرن. إذا قدمت قراءة غير دقيقة، فإن عمليتك بأكملها تكون معرضة للخطر.

يحدث انحراف المزدوجة الحرارية (Thermocouple drift) بمرور الوقت، حيث يفقد الجهاز دقته ببطء. قد "يعتقد" متحكم الفرن أنه عند درجة الحرارة الصحيحة بينما هو في الواقع بعيدًا بمقدار 20 درجة، مما يؤدي إلى فشل الدفعات. المعايرة المنتظمة ضرورية.

فشل التحكم في الجو

بالنسبة للعمليات التي تتطلب بيئة محددة (مثل الفراغ، النيتروجين، الأرجون)، فإن أي تسرب أو تلوث هو فشل في العملية.

تسرب الهواء إلى فرن مفرغ من الهواء أو جو خامل سيسبب الأكسدة ونزع الكربنة، مما يفسد خصائص السطح للأجزاء التي يتم معالجتها.

اتخاذ الخيار الصحيح لهدفك

يتطلب منع إخفاقات المعالجة الحرارية نهجًا شاملاً يوازن بين متطلبات الأداء وواقع العملية.

• إذا كان تركيزك الأساسي هو تعظيم أداء الجزء: إعطاء الأولوية للتحكم الدقيق في درجة الحرارة والوقت والجو، والتحقق دائمًا من الخصائص النهائية من خلال اختبار الصلابة والتحليل المعدني.
• إذا كان تركيزك الأساسي هو تقليل الخردة وإعادة العمل: التأكيد على اتساق العملية من خلال صيانة صارمة للمعدات، ومعايرة منتظمة للمزدوجات الحرارية، وإجراءات تحميل الأجزاء الموحدة.
• إذا كان تركيزك الأساسي هو استكشاف الأخطاء وإصلاحها لفشل حالي: ابدأ بمراجعة شاملة لبيانات العملية (مخططات الوقت/درجة الحرارة) وفحص بصري للجزء بحثًا عن علامات تدل على ذلك مثل موقع الشق أو أنماط التشوه.

في نهاية المطاف، يأتي تحقيق نتائج معالجة حرارية متسقة وموثوقة من التعامل مع العملية كنظام مترابط.

جدول ملخص:

فئة الفشل	القضايا الشائعة	الأسباب الرئيسية
متعلق بالمواد	التشقق، الكسر، التشوه، الالتواء، نزع الكربنة	الإجهاد الحراري، التسخين/التبريد غير المتجانس، جو الفرن غير المناسب
التحكم في العملية	الصلابة غير المتسقة، القلب الناعم، الهشاشة	درجة حرارة غير صحيحة، وقت نقع غير مناسب، تبريد سريع غير متحكم فيه
متعلق بالمعدات	التسخين غير المتجانس، درجة الحرارة غير الدقيقة، أكسدة السطح	تدهور عنصر التسخين، انحراف المزدوجة الحرارية، فشل التحكم في الجو

حقق نتائج معالجة حرارية متسقة وعالية الجودة مع KINTEK.

تخلص من الخردة وإعادة العمل المكلفة من خلال ضمان أن عمليتك مبنية على أساس من المعدات الموثوقة والدعم الخبير. تتخصص KINTEK في أفران المختبرات المتميزة والمواد الاستهلاكية وأنظمة التحكم في درجة الحرارة المصممة للدقة والمتانة.

يمكن لفريقنا مساعدتك في:

• اختيار الفرن المناسب لمتطلبات المواد والعملية المحددة لديك.
• الحفاظ على الأداء الأمثل للمعدات باستخدام قطع غيار أصلية وخدمة خبيرة.
• استكشاف الأخطاء وإصلاحها في الإخفاقات المعقدة وتحسين معلمات عمليتك.

لا تدع إخفاقات العملية تؤثر على نتيجتك النهائية. اتصل بخبرائنا في المعالجة الحرارية اليوم للحصول على استشارة واكتشف كيف يمكننا تعزيز قدرات وموثوقية مختبرك.

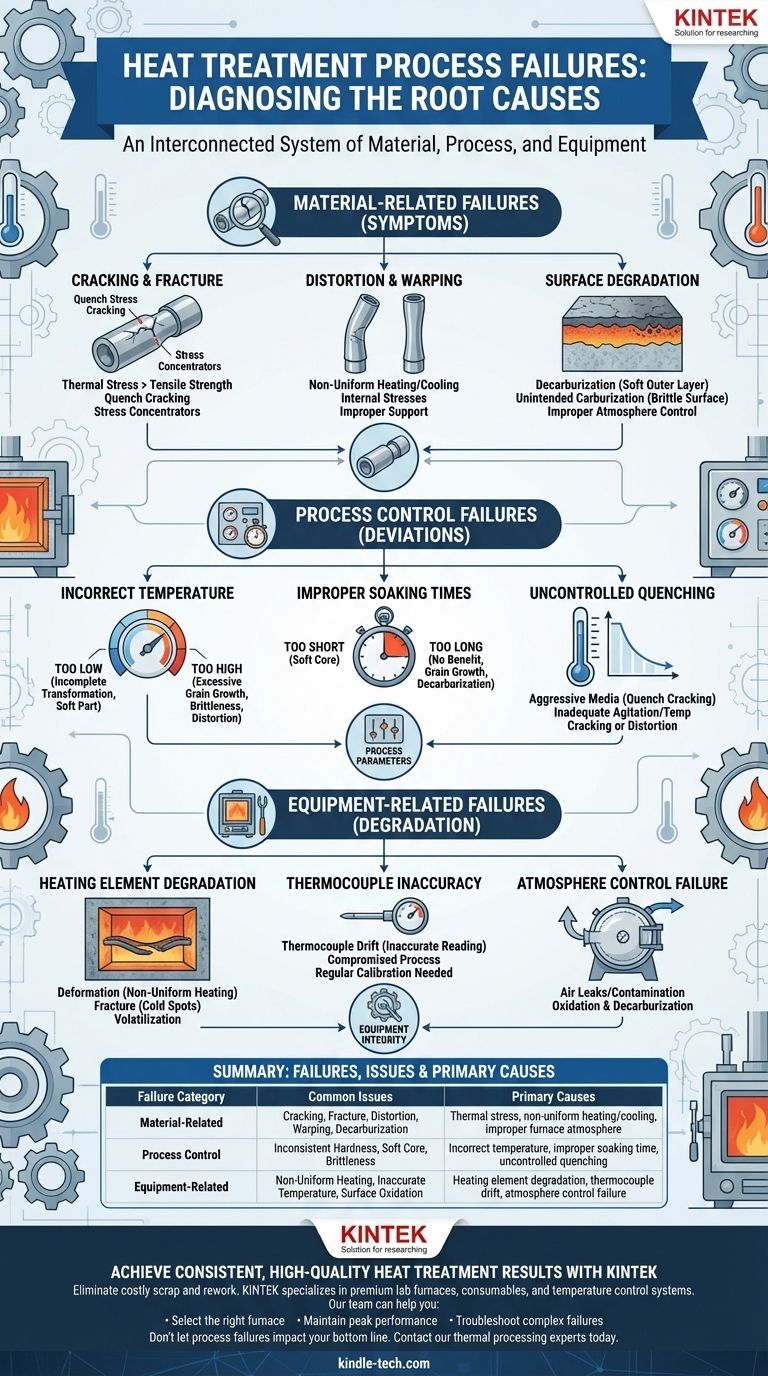

دليل مرئي
