ما هي المكونات الرئيسية لمعدات الترسيب الكيميائي للبخار؟ دليل للأنظمة الأساسية

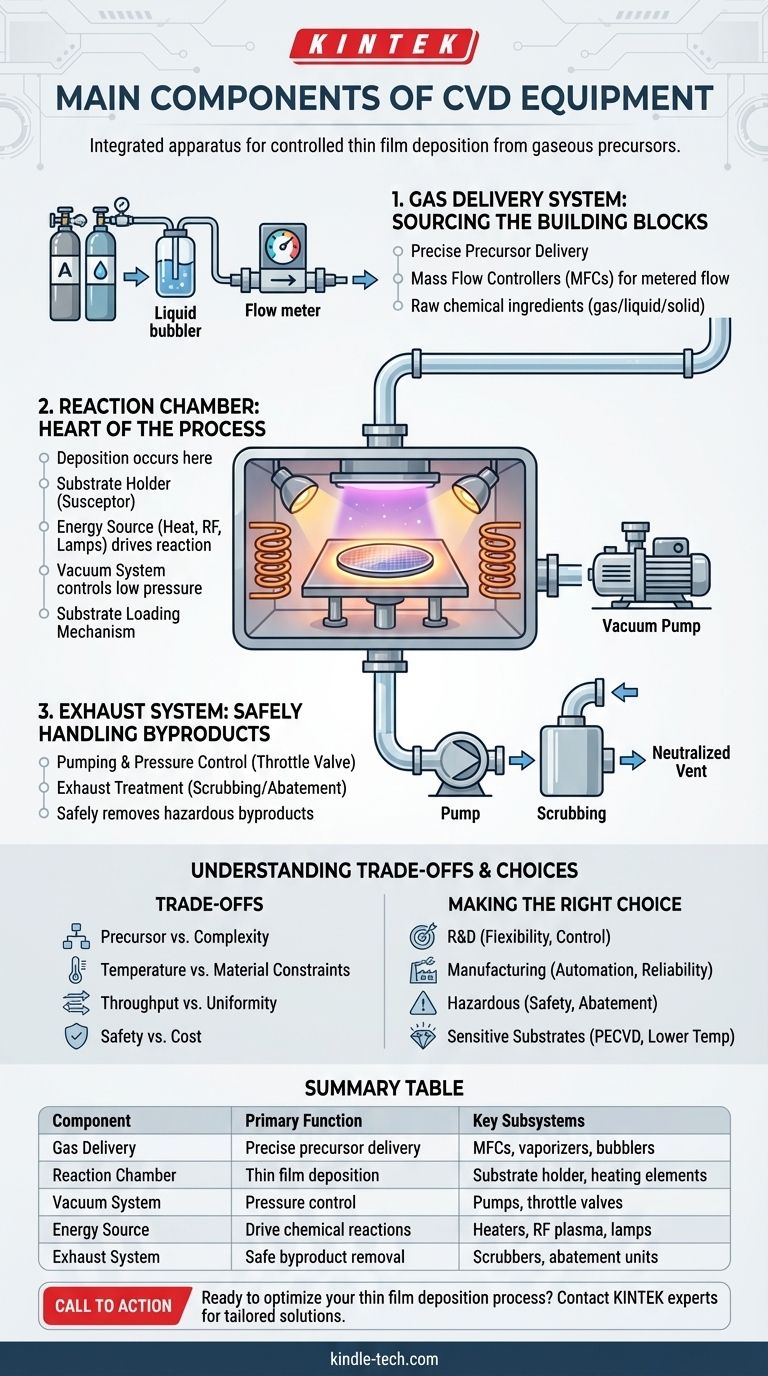

في جوهرها، يُعد نظام الترسيب الكيميائي للبخار (CVD) جهازًا متكاملاً مصممًا لإنشاء بيئة خاضعة للرقابة العالية لترسيب طبقة رقيقة صلبة على ركيزة من سلائف غازية. المكونات الرئيسية هي نظام توصيل الغاز لتوريد المتفاعلات الكيميائية، وغرفة تفاعل حيث يحدث الترسيب، ومصدر طاقة لدفع التفاعل، ونظام تفريغ للتحكم في الضغط، ونظام عادم لإزالة المنتجات الثانوية بأمان.

لا يمثل نظام الترسيب الكيميائي للبخار مجرد مجموعة من الأجزاء، بل هو تدفق عملية كامل. يمكن فهمه على أنه ثلاث مراحل أساسية: إدخال كميات دقيقة من السلائف الكيميائية، وإنشاء بيئة تفاعل محددة على الركيزة، وإدارة العادم الناتج بأمان.

نظام توصيل الغاز: مصادر اللبنات الأساسية

تبدأ عملية الترسيب الكيميائي للبخار بأكملها بالتوصيل الدقيق للمواد السلفية إلى المفاعل. تعتمد جودة وتجانس الفيلم النهائي بشكل مباشر على دقة واستقرار هذا النظام.

مصادر السلائف وتوصيلها

السلائف هي المواد الكيميائية الخام التي ستتفاعل لتكوين الفيلم. يمكن أن تكون غازات أو سوائل متطايرة أو حتى مواد صلبة يتم تساميها أو تبخيرها. تم تصميم نظام التوصيل للتعامل مع الحالة المحددة للسلائف المختارة.

وحدات التحكم في التدفق الكتلي (MFCs)

لضمان عملية قابلة للتكرار، يجب قياس تدفق كل غاز بدقة. تُعد وحدات التحكم في التدفق الكتلي (MFCs) أجهزة حاسمة تقيس وتتحكم في معدل تدفق الغازات إلى الغرفة، بغض النظر عن التقلبات في الضغط.

غرفة التفاعل: قلب العملية

تُعد غرفة التفاعل، أو المفاعل، المكون المركزي حيث تحدث جميع الخطوات الحاسمة للترسيب. يعد تصميمها أمرًا بالغ الأهمية لتحقيق خصائص الفيلم المرغوبة.

الغرفة وحامل الركيزة

الغرفة نفسها عبارة عن وعاء محكم الإغلاق، غالبًا ما يكون مصنوعًا من الكوارتز أو الفولاذ المقاوم للصدأ، ويحتوي على التفاعل. في الداخل، يثبت حامل الركيزة (يُسمى أيضًا حامل التسخين) المادة المراد تغطيتها، والتي تُعرف باسم الركيزة. غالبًا ما يلعب الحامل دورًا في تسخين الركيزة.

مصدر الطاقة

تتطلب عمليات الترسيب الكيميائي للبخار طاقة لتفكيك غازات السلائف ودفع التفاعلات الكيميائية. يتم توفير هذه الطاقة عادةً على شكل حرارة من مصادر مثل عناصر التسخين المقاومة، أو ملفات الحث بالترددات الراديوية (RF)، أو المصابيح عالية الكثافة.

آلية تحميل الركيزة

لكي يكون النظام عمليًا، يجب أن تكون هناك طريقة لإدخال الركائز وإزالتها دون المساس بالبيئة الخاضعة للرقابة في الغرفة. يمكن أن يتراوح هذا من باب قفل تحميل يدوي بسيط إلى نظام مناولة رقائق آلي بالكامل في بيئات الإنتاج.

نظام التفريغ

تعمل معظم عمليات الترسيب الكيميائي للبخار عند ضغوط أقل بكثير من الضغط الجوي. يُستخدم نظام التفريغ، المكون من مضخة واحدة أو أكثر، لإخلاء الغرفة في البداية وللحفاظ على الضغط المنخفض المحدد المطلوب لعملية الترسيب.

نظام العادم: التعامل الآمن مع المنتجات الثانوية

غالبًا ما تكون التفاعلات الكيميائية في الترسيب الكيميائي للبخار غير مكتملة وتنتج منتجات ثانوية متطايرة، قد يكون بعضها ضارًا أو ضارًا بالبيئة. يدير نظام العادم تيار النفايات هذا.

الضخ والتحكم في الضغط

بالتزامن مع نظام توصيل الغاز، تحافظ مضخات العادم على الضغط الصحيح داخل المفاعل. غالبًا ما يتم وضع صمام خانق قبل المضخات لتوفير تحكم ديناميكي في ضغط الغرفة.

معالجة العادم (الغسل)

قبل أن يتمكن من تصريف الغازات المهدرة في الغلاف الجوي، يجب معالجتها. يقوم نظام معالجة غاز العادم، الذي يسمى غالبًا جهاز الغسل أو وحدة التخفيف، بتحييد المنتجات الثانوية الضارة أو حرقها أو جعلها آمنة بطريقة أخرى.

فهم المفاضلات

مكونات نظام الترسيب الكيميائي للبخار مترابطة بعمق، وتصميم جزء واحد له آثار كبيرة على الأجزاء الأخرى. لا يوجد تكوين "أفضل" واحد؛ دائمًا ما يكون الإعداد الأمثل عبارة عن سلسلة من المفاضلات بناءً على التطبيق المحدد.

اختيار السلائف مقابل تعقيد النظام

يؤدي استخدام سلائف غازية مستقرة إلى تبسيط نظام توصيل الغاز بشكل كبير. في المقابل، يتطلب استخدام سلائف سائلة أو صلبة أقل تطايرًا أجهزة إضافية مثل الفقاعات أو المبخرات، مما يزيد من التعقيد ونقاط الفشل المحتملة.

درجة الحرارة مقابل قيود المواد

يمكن لعمليات درجات الحرارة العالية (غالبًا >1000 درجة مئوية) إنتاج أغشية عالية الجودة جدًا ولكنها تضع متطلبات قصوى على النظام. تتطلب مواد غرفة متخصصة (مثل الكوارتز)، وعناصر تسخين متطورة، ويمكن أن تحد من أنواع الركائز التي يمكن استخدامها دون إتلاف.

الإنتاجية مقابل التجانس

قد يواجه النظام المصمم لإنتاجية عالية، مثل فرن الدُفعات الذي يعالج العديد من الركائز دفعة واحدة، صعوبة في تحقيق نفس مستوى تجانس الفيلم مثل المفاعل ذي الركيزة الواحدة. غالبًا ما يكون هناك مفاضلة بين كمية المخرجات وجودة كل قطعة فردية.

السلامة مقابل التكلفة

تحدد سمية وتفاعلية الغازات السلفية المستوى المطلوب من هندسة السلامة. تتطلب الغازات شديدة السمية مثل السيلان أو الفوسفين خزانات مناولة غاز أكثر تطوراً، وبالتالي أكثر تكلفة، وكاشفات تسرب، وأنظمة تخفيف العادم.

اتخاذ الخيار الصحيح لهدفك

يعتمد الإعداد المثالي لنظام الترسيب الكيميائي للبخار كليًا على الغرض المقصود منه. ضع في اعتبارك هدفك الأساسي لتحديد مكان تركيز متطلباتك.

• إذا كان تركيزك الأساسي هو البحث والتطوير: إعطاء الأولوية لنظام مرن ومعياري مع تحكم دقيق وواسع النطاق في درجة الحرارة والضغط وتدفقات الغاز.
• إذا كان تركيزك الأساسي هو التصنيع بكميات كبيرة: إعطاء الأولوية للأتمتة والإنتاجية العالية والموثوقية والتحكم القوي في العمليات لضمان التكرار من رقاقة إلى رقاقة.
• إذا كان تركيزك الأساسي هو التعامل مع المواد الخطرة: إعطاء الأولوية للسلامة، بما في ذلك خزانات الغاز المغلقة، والمراقبة الشاملة، ونظام تخفيف عادم فعال للغاية.
• إذا كان تركيزك الأساسي هو طلاء الركائز الحساسة لدرجة الحرارة: إعطاء الأولوية لنظام درجة حرارة أقل، مثل مفاعل الترسيب الكيميائي المعزز بالبلازما (PECVD)، الذي يستخدم البلازما بدلاً من الحرارة العالية لدفع التفاعل.

في نهاية المطاف، يُعد نظام الترسيب الكيميائي للبخار أداة مصممة لغرض معين حيث يعمل كل مكون بالتنسيق لخلق بيئة كيميائية دقيقة وقابلة للتكرار.

جدول ملخص:

المكون	الوظيفة الأساسية	الأنظمة الفرعية الرئيسية
نظام توصيل الغاز	توصيل السلائف بدقة	وحدات التحكم في التدفق الكتلي (MFCs)، والمبخرات، والفقاعات
غرفة التفاعل	ترسيب الطبقة الرقيقة	حامل الركيزة، عناصر التسخين
نظام التفريغ	التحكم في الضغط	المضخات، صمامات الخانق
مصدر الطاقة	دفع التفاعلات الكيميائية	السخانات، بلازما الترددات الراديوية، المصابيح
نظام العادم	الإزالة الآمنة للمنتجات الثانوية	أجهزة الغسل، وحدات التخفيف
