ما هي طرق توصيف الأغشية الرقيقة؟ اختر الأدوات المناسبة لتطبيقك

لتوصيف غشاء رقيق، تُستخدم مجموعة من التقنيات المتخصصة لتحليل خصائصه الهيكلية، المورفولوجية، والوظيفية. تشمل الطرق الأكثر شيوعًا حيود الأشعة السينية (XRD) ومطيافية رامان لفهم البنية البلورية والكيميائية للغشاء، إلى جانب تقنيات المجهر المختلفة مثل المجهر الإلكتروني الماسح (SEM)، والمجهر الإلكتروني النافذ (TEM)، ومجهر القوة الذرية (AFM) لتصوير سطحه وميزاته الداخلية.

التحدي الأساسي في تحليل الأغشية الرقيقة ليس العثور على أداة واحدة مثالية، بل اختيار المجموعة الصحيحة من الطرق. تقدم كل تقنية جزءًا مختلفًا من اللغز، ويتطلب الفهم الشامل قياس الخصائص المحددة – من التركيب الذري إلى خشونة السطح – التي تحدد أداء الغشاء في تطبيقه النهائي.

فهم "السبب": الخصائص الرئيسية للغشاء

قبل اختيار طريقة التوصيف، يجب عليك أولاً تحديد ما تحتاج إلى قياسه. خصائص الغشاء الرقيق هي نتيجة مباشرة لتركيبه وطريقة الترسيب المستخدمة لإنشائه، مثل التذرية، أو الترسيب الكيميائي للبخار (CVD)، أو الطلاء الدوراني.

التوصيف هو عملية التحقق من أن عملية الترسيب حققت النتيجة المرجوة. ترتبط هذه النتائج مباشرة بالتطبيق المقصود للغشاء، سواء كان لطلاء بصري، أو جهاز شبه موصل، أو طبقة واقية.

تحليل الخصائص الهيكلية والبلورية

تستكشف هذه الفئة من التقنيات أساس الغشاء: كيفية ترتيب ذراته. هذا أمر بالغ الأهمية لفهم سلوكه الكهربائي والبصري والميكانيكي.

حيود الأشعة السينية (XRD)

يُعد حيود الأشعة السينية (XRD) الأداة الأساسية لتحديد الطبيعة البلورية للغشاء. يمكنه التمييز بين البنية غير المتبلورة (غير المنتظمة) والبنية البلورية (المنتظمة).

كما يحدد الأطوار البلورية المحددة الموجودة، واتجاهها، ويمكن استخدامه لقياس الإجهاد المتبقي داخل الغشاء.

مطيافية رامان

توفر مطيافية رامان نظرة ثاقبة على التركيب الكيميائي والروابط الجزيئية. إنها حساسة للغاية للتغيرات الدقيقة في علم البلورات ويمكنها اكتشاف الإجهاد والانفعال والاضطراب في المادة.

وهذا يجعلها لا تقدر بثمن لتأكيد تكوين المواد وجودتها، خاصة في الأغشية القائمة على أشباه الموصلات والكربون.

تصوير ميزات السطح والشكل المورفولوجي

يشير الشكل المورفولوجي إلى الشكل الفيزيائي للغشاء، بما في ذلك نسيج سطحه، وبنية حبيباته، وأي عيوب. غالبًا ما يتم التحكم في هذه الميزات عن طريق عملية الترسيب وهي حاسمة للأداء.

المجهر الإلكتروني الماسح بانبعاث المجال (FE-SEM)

يوفر المجهر الإلكتروني الماسح (SEM) صورًا عالية التكبير لتضاريس سطح الغشاء. إنه الأداة الرئيسية لتصوير ميزات مثل حجم الحبيبات، والشقوق الدقيقة، وتوحيد السطح.

تسمح الإصدارات عالية الدقة، مثل FE-SEM، بفحص تفصيلي للغاية للسطح.

المجهر الإلكتروني النافذ (TEM)

بينما ينظر المجهر الإلكتروني الماسح (SEM) إلى السطح، ينظر المجهر الإلكتروني النافذ (TEM) عبر شريحة رقيقة جدًا من الغشاء. يكشف هذا عن البنية المجهرية الداخلية في المقطع العرضي.

يعد المجهر الإلكتروني النافذ (TEM) ضروريًا لمراقبة حدود الحبيبات، والعيوب البلورية، والواجهة بين الطبقات المختلفة في غشاء متعدد الطبقات.

مجهر القوة الذرية (AFM)

ينشئ مجهر القوة الذرية (AFM) خريطة ثلاثية الأبعاد لسطح الغشاء بدقة على المستوى الذري. استخدامه الأساسي هو للقياس الكمي الدقيق لخشونة السطح.

على عكس المجاهر الإلكترونية، لا يتطلب مجهر القوة الذرية (AFM) فراغًا ويمكن أن يعمل على مجموعة واسعة من المواد دون تحضير خاص.

فهم المفاضلات

لا توجد تقنية واحدة تحكي القصة كاملة. يتضمن اختيار الطريقة الصحيحة فهم القيود العملية ونوع المعلومات التي توفرها كل واحدة.

مدمرة مقابل غير مدمرة

بعض الطرق، مثل حيود الأشعة السينية (XRD) ومجهر القوة الذرية (AFM)، هي عمومًا غير مدمرة، مما يعني أنه يمكن استخدام العينة لاختبارات أخرى أو في جهاز لاحقًا.

على العكس من ذلك، يتطلب تحضير عينة للمجهر الإلكتروني النافذ (TEM) قطع شريحة رقيقة جدًا، وهي عملية مدمرة.

معلومات السطح مقابل الكتلة

تعتبر التقنيات مثل مجهر القوة الذرية (AFM) والمجهر الإلكتروني الماسح (SEM) حساسة للغاية للسطح، حيث توفر معلومات فقط عن النانومترات القليلة العلوية من الغشاء.

من ناحية أخرى، يستكشف حيود الأشعة السينية (XRD) أعمق في المادة، مما يوفر معلومات حول البنية الكتلية للغشاء.

بيئة العينة المطلوبة

تتطلب المجاهر الإلكترونية (SEM و TEM) أن تكون العينة في فراغ عالٍ، مما قد يحد من أنواع المواد التي يمكن دراستها.

يمكن إجراء تقنيات مثل مجهر القوة الذرية (AFM) ومطيافية رامان في الهواء المحيط، مما يوفر مرونة أكبر.

اتخاذ القرار الصحيح لهدفك

يملي هدفك الأساسي استراتيجية التوصيف. دائمًا ما تكون هناك حاجة إلى مجموعة من التقنيات للحصول على صورة كاملة.

• إذا كان تركيزك الأساسي على الجودة البلورية ونقاء الطور: ابدأ بحيود الأشعة السينية (XRD) لتأكيد البنية الأساسية واستكملها بمطيافية رامان للتحقق من الإجهاد والترابط الكيميائي.
• إذا كان تركيزك الأساسي على خشونة السطح وتضاريسه: استخدم مجهر القوة الذرية (AFM) لقياسات دقيقة وكمية للخشونة والمجهر الإلكتروني الماسح (SEM) للحصول على رؤية أوسع ونوعية لشكل السطح.
• إذا كان تركيزك الأساسي على العيوب الداخلية وواجهات الطبقات: المجهر الإلكتروني النافذ (TEM) هو الأداة الأساسية، لأنه الطريقة الوحيدة التي تصور مباشرة البنية المجهرية المقطعية للغشاء.
• إذا كان تركيزك الأساسي على تقييم شامل للجودة: تتضمن سير العمل النموذجي حيود الأشعة السينية (XRD) للبنية، والمجهر الإلكتروني الماسح (SEM) لشكل السطح، ومجهر القوة الذرية (AFM) لخشونة السطح، مع تخصيص المجهر الإلكتروني النافذ (TEM) لتحليل العيوب المفصل.

في النهاية، اختيار طرق التوصيف الصحيحة هو كيف تحول طبقة مجهرية غير مرئية إلى مكون موثوق به ومفهوم جيدًا.

جدول الملخص:

هدف التوصيف	التقنية (التقنيات) الأولية الموصى بها	المعلومات الرئيسية المقدمة
الجودة البلورية والطور	حيود الأشعة السينية (XRD)، مطيافية رامان	التركيب البلوري، تحديد الطور، الإجهاد/الانفعال
شكل السطح وتضاريسه	المجهر الإلكتروني الماسح (SEM)، مجهر القوة الذرية (AFM)	حجم الحبيبات، ميزات السطح، العيوب، خريطة خشونة ثلاثية الأبعاد
البنية المجهرية الداخلية والواجهات	المجهر الإلكتروني النافذ (TEM)	عرض مقطعي، حدود الحبيبات، واجهات الطبقات
تقييم شامل للجودة	مزيج من حيود الأشعة السينية (XRD)، المجهر الإلكتروني الماسح (SEM)، مجهر القوة الذرية (AFM)	صورة كاملة للخصائص الهيكلية والمورفولوجية

هل تحتاج إلى توصيف أغشيتك الرقيقة بدقة؟

يعد اختيار المجموعة الصحيحة من تقنيات التوصيف أمرًا بالغ الأهمية لفهم أداء غشائك. تتخصص KINTEK في توفير معدات المختبرات المتقدمة والدعم الخبير الذي تحتاجه لتحليل دقيق للأغشية الرقيقة.

نحن نساعدك على:

• اختيار الأدوات المناسبة لموادك وأهداف تطبيقك المحددة.
• تحقيق نتائج موثوقة باستخدام معدات عالية الأداء لتقنيات مثل حيود الأشعة السينية (XRD)، والمجهر الإلكتروني الماسح (SEM)، والمزيد.
• تحسين سير عملك باستخدام حلول مصممة خصيصًا لاحتياجات مختبرك.

دعنا نناقش تحديات توصيف أغشيتك الرقيقة. اتصل بخبرائنا اليوم للعثور على الحل الأمثل لبحثك أو مراقبة الجودة.

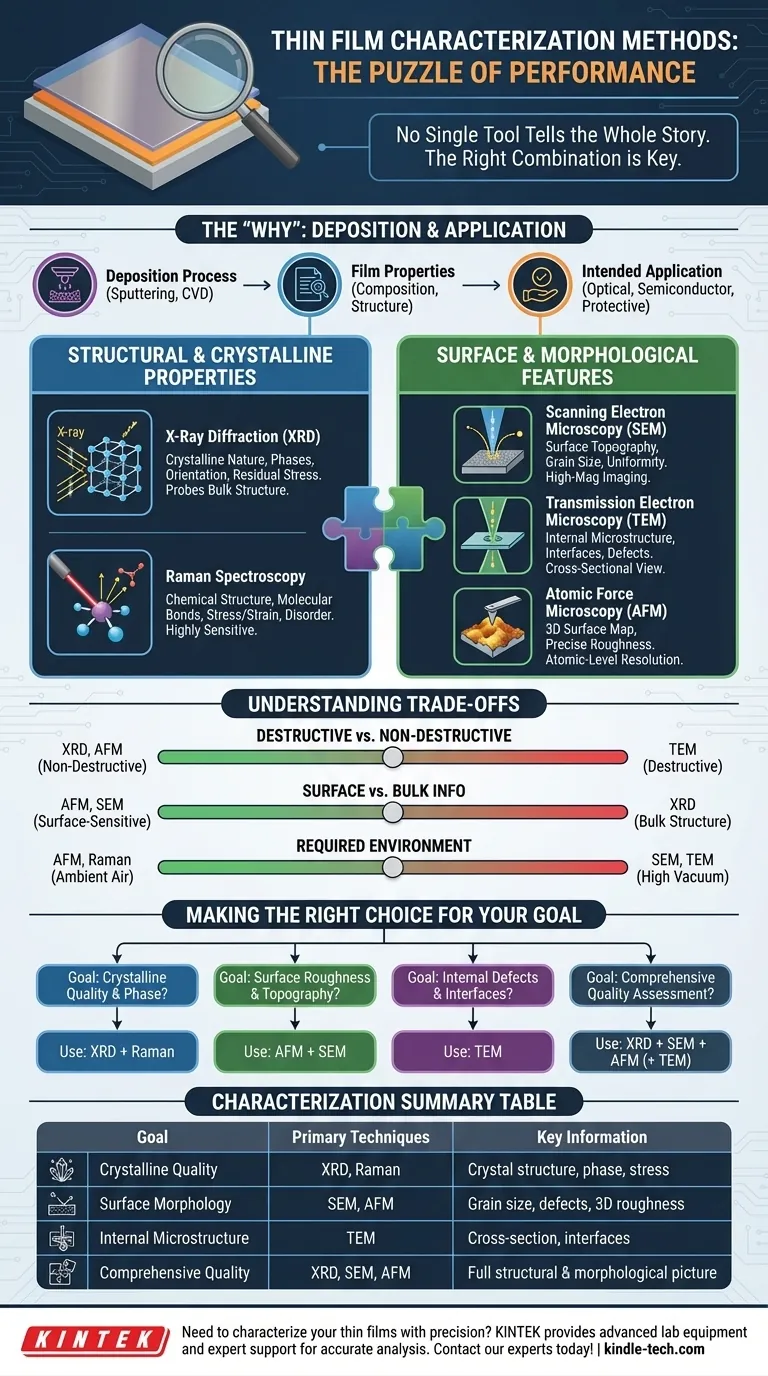

دليل مرئي
