في جوهره، لا يُعد الترسيب الكيميائي للبخار (CVD) عملية واحدة بل عائلة من التقنيات. يتم التمييز بين الطرق الأساسية من خلال ضغط التشغيل ونوع الطاقة المستخدمة لبدء التفاعل الكيميائي. تشمل الاختلافات الرئيسية الترسيب الكيميائي للبخار عند الضغط الجوي (APCVD)، والترسيب الكيميائي للبخار تحت ضغط منخفض (LPCVD)، والترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)، وكل منها مصمم خصيصًا لخصائص مواد وقيود ركائز مختلفة.
إن اختيار طريقة ترسيب كيميائي للبخار محددة هو مقايضة استراتيجية. أنت توازن بين الحاجة إلى سرعة الترسيب وجودة الفيلم وتجانسه، وحساسية درجة الحرارة للركيزة الخاصة بك. يعد فهم مقايضات التكلفة هذه هو المفتاح لاختيار الأداة المناسبة لهدفك الهندسي المحدد.
عملية الترسيب الكيميائي للبخار الأساسية
قبل مقارنة الطرق، من الضروري فهم الخطوات الشاملة التي تحدد جميع عمليات الترسيب الكيميائي للبخار. تتضمن كل تقنية تسلسلًا من الأحداث لبناء طبقة صلبة من سلائف غازية.
من الغاز إلى الفيلم الصلب
تبدأ عملية الترسيب الكيميائي للبخار بإدخال غازات السلائف إلى غرفة التفاعل التي تحتوي على الجسم المراد تغطيته، والمعروف باسم الركيزة.
يتم تطبيق الطاقة، عادةً الحرارة، على النظام. تدفع هذه الطاقة تفاعلًا كيميائيًا، مما يتسبب في تحلل غازات السلائف وترسيب طبقة رقيقة صلبة على سطح الركيزة المسخنة.
المراحل الرئيسية للترسيب
يمكن تقسيم العملية إلى خطوات منفصلة:
- النقل: يتم نقل غازات السلائف إلى منطقة التفاعل.
- الامتزاز: تلتصق جزيئات الغاز بسطح الركيزة.
- التفاعل: تحدث تفاعلات كيميائية على السطح، مما يؤدي إلى تكسير السلائف وتكوين الطبقة الصلبة المرغوبة.
- الامتزاز العكسي: تنفصل المنتجات الثانوية الغازية الناتجة عن التفاعل عن السطح ويتم طردها من الغرفة.
طرق الترسيب الكيميائي للبخار الرئيسية المشروحة
إن طرق الترسيب الكيميائي للبخار المختلفة هي في الأساس طرق مختلفة للتحكم في البيئة التي تحدث فيها هذه الخطوات الأساسية. تعمل كل طريقة على تحسين نتيجة مختلفة.
الترسيب الكيميائي للبخار عند الضغط الجوي (APCVD)
يتم إجراء الترسيب الكيميائي للبخار عند الضغط الجوي العادي. نظرًا لأنه لا يتطلب أنظمة تفريغ باهظة الثمن، فإن المعدات أبسط والعملية أسرع.
هذا يجعله خيارًا فعالاً من حيث التكلفة للتطبيقات التي تكون فيها الإنتاجية العالية أمرًا بالغ الأهمية ولا يعد التجانس المثالي للفيلم هو الشاغل الأساسي.
الترسيب الكيميائي للبخار تحت ضغط منخفض (LPCVD)
يعمل الترسيب الكيميائي للبخار تحت ضغط منخفض في فراغ، عند ضغوط منخفضة بشكل ملحوظ. يؤدي هذا الانخفاض في الضغط إلى زيادة متوسط المسار الحر لجزيئات الغاز، مما يعني أنها يمكن أن تسافر أبعد قبل التصادم.
النتيجة هي طبقة متجانسة ونقية للغاية يمكنها تغطية الهياكل ثلاثية الأبعاد المعقدة بشكل متوافق. هذه طريقة عمل أساسية في صناعة أشباه الموصلات لإنتاج طبقات عازلة وبولي سيليكون عالية الجودة.
الترسيب الكيميائي للبخار المعزز بالبلازما (PECVD)
يستخدم الترسيب الكيميائي للبخار المعزز بالبلازما مجالًا كهربائيًا لتوليد بلازما (غاز متأين) داخل الغرفة. توفر هذه البلازما الطاقة اللازمة لتفكيك غازات السلائف، بدلاً من الاعتماد فقط على الحرارة العالية.
الميزة الأساسية هي انخفاض كبير في درجة حرارة الترسيب (على سبيل المثال، 200-400 درجة مئوية بدلاً من 850 درجة مئوية+). وهذا يجعل الترسيب الكيميائي للبخار المعزز بالبلازما ضروريًا لترسيب الأفلام على ركائز لا يمكنها تحمل الحرارة العالية، مثل البلاستيك أو رقائق أشباه الموصلات المعالجة بالكامل.
الترسيب الكيميائي للبخار العضوي المعدني (MOCVD)
الترسيب الكيميائي للبخار العضوي المعدني هو نوع فرعي من الترسيب الكيميائي للبخار يتميز باستخدامه لسلائف عضوية معدنية. هذه الجزيئات المعقدة مثالية لترسيب أفلام أشباه الموصلات المركبة البلورية عالية النقاء.
توفر هذه الطريقة تحكمًا دقيقًا في تكوين الفيلم وسمكه، مما يجعلها التكنولوجيا السائدة لتصنيع الإلكترونيات الضوئية عالية الأداء مثل الثنائيات الباعثة للضوء (LEDs) وثنائيات الليزر والخلايا الشمسية عالية الكفاءة.
فهم المقايضات
يتطلب اختيار طريقة الترسيب الكيميائي للبخار موازنة العوامل المتنافسة. تعتمد الطريقة "الأفضل" كليًا على قيود التطبيق والنتائج المرجوة.
درجة الحرارة مقابل توافق الركيزة
يتطلب الترسيب الكيميائي للبخار الحراري التقليدي (APCVD، LPCVD) درجات حرارة عالية جدًا (غالبًا ما تزيد عن 850 درجة مئوية)، مما قد يتلف العديد من المواد أو يشوهها. هذا هو القيد الأكبر للترسيب الكيميائي للبخار الحراري.
تحل طرق مثل الترسيب الكيميائي للبخار المعزز بالبلازما هذه المشكلة مباشرة باستخدام طاقة البلازما بدلاً من الطاقة الحرارية، مما يتيح الترسيب على مجموعة أوسع بكثير من المواد الحساسة للحرارة.
الجودة مقابل السرعة
غالبًا ما يكون هناك مقايضة مباشرة بين سرعة الترسيب وجودة الفيلم. الترسيب الكيميائي للبخار عند الضغط الجوي سريع وغير مكلف ولكنه ينتج أفلامًا أقل تجانسًا.
على النقيض من ذلك، فإن الترسيب الكيميائي للبخار تحت ضغط منخفض أبطأ ويتطلب معدات تفريغ، ولكنه يوفر نقاءً وتجانسًا استثنائيين، وهو أمر غير قابل للتفاوض بالنسبة للإلكترونيات الدقيقة عالية الأداء.
التوافقية على الأشكال المعقدة
التوافقية هي قدرة الفيلم على تغطية جميع أسطح الكائن ذي الملمس بسماكة موحدة.
نظرًا لانتشار الغاز المعزز عند الضغوط المنخفضة، يوفر الترسيب الكيميائي للبخار تحت ضغط منخفض توافقية فائقة مقارنة بالترسيب الكيميائي للبخار عند الضغط الجوي، مما يجعله الخيار المفضل لتغطية الأخاديد العميقة أو الطوبولوجيا المعقدة في التصنيع الدقيق.
اختيار الطريقة المناسبة لتطبيقك
يجب أن يسترشد اختيارك بأهدافك التقنية والتجارية الأساسية.
- إذا كان تركيزك الأساسي هو الإنتاجية العالية والتكلفة المنخفضة: غالبًا ما يكون الترسيب الكيميائي للبخار عند الضغط الجوي كافيًا للطلاءات الواقية أو الأفلام البسيطة حيث تكون الجودة المثالية ثانوية.
- إذا كان تركيزك الأساسي هو نقاء الفيلم وتجانسه الفائق على ركائز مستقرة: يعد الترسيب الكيميائي للبخار تحت ضغط منخفض هو المعيار الصناعي للطبقات العازلة والبولي سيليكون عالية الأداء في الإلكترونيات الدقيقة.
- إذا كان تركيزك الأساسي هو ترسيب الأفلام على مواد حساسة لدرجة الحرارة: يعد الترسيب الكيميائي للبخار المعزز بالبلازما هو الخيار الواضح وغالبًا الوحيد، مما يتيح الطلاء على البوليمرات أو البلاستيك أو الأجهزة المكتملة.
- إذا كان تركيزك الأساسي هو تصنيع الإلكترونيات الضوئية المتقدمة (مثل الثنائيات الباعثة للضوء): يوفر الترسيب الكيميائي للبخار العضوي المعدني التحكم على المستوى الذري المطلوب في التكوين لهذه التطبيقات الصعبة.
من خلال مطابقة قدرات كل طريقة مع هدفك المحدد، يمكنك الاستفادة من الترسيب الكيميائي للبخار لهندسة المواد بدقة لأي غرض تقريبًا.
جدول ملخص:
| الطريقة | الميزة الرئيسية | مثالي لـ |
|---|---|---|
| APCVD | الضغط الجوي، سرعة عالية | الإنتاجية العالية، الطلاءات الفعالة من حيث التكلفة |
| LPCVD | ضغط منخفض، تجانس عالٍ | نقاء فيلم فائق على ركائز مستقرة |
| PECVD | معزز بالبلازما، درجة حرارة منخفضة | الركائز الحساسة للحرارة (مثل البلاستيك) |
| MOCVD | سلائف عضوية معدنية | الإلكترونيات الضوئية عالية الأداء (مثل الثنائيات الباعثة للضوء) |
هل تحتاج إلى مساعدة في اختيار طريقة الترسيب الكيميائي للبخار المناسبة لتطبيق مختبرك المحدد؟
تتخصص KINTEK في توفير معدات المختبرات عالية الجودة والمواد الاستهلاكية لجميع احتياجات الترسيب الخاصة بك. يمكن لخبرائنا مساعدتك في اختيار الحل الأمثل لتحقيق جودة فيلم فائقة، أو زيادة الإنتاجية، أو العمل مع مواد حساسة لدرجة الحرارة.
اتصل بفريقنا اليوم لمناقشة متطلبات مشروعك واكتشاف كيف يمكن لـ KINTEK تعزيز قدرات مختبرك.

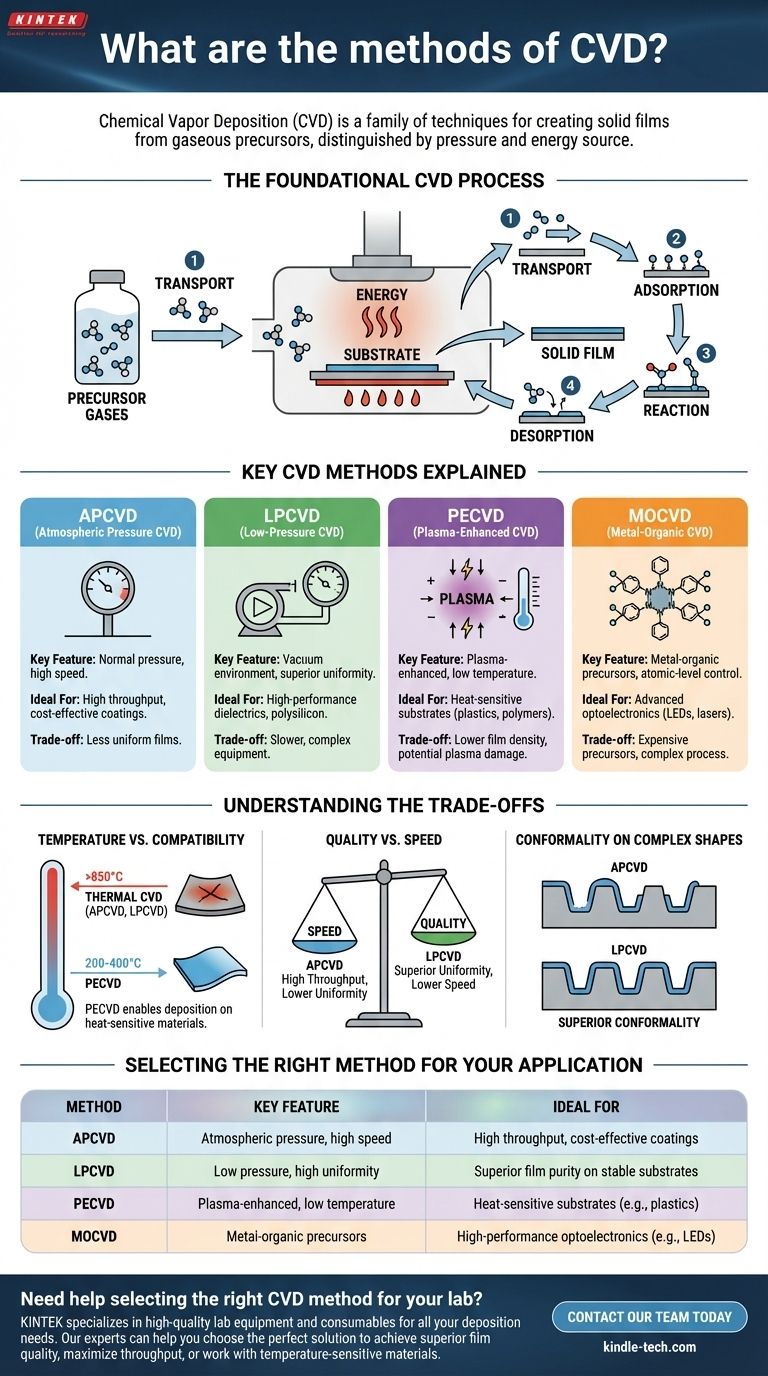

دليل مرئي
