تُصنف الطرق الفيزيائية الأساسية لترسيب الأغشية الرقيقة تحت مظلة الترسيب الفيزيائي للبخار (PVD). تتضمن هذه التقنيات نقل المواد فيزيائيًا من مصدر إلى ركيزة في فراغ، وعادة ما يكون ذلك من خلال الرش أو التبخير. على عكس الطرق الكيميائية، لا تعتمد PVD على التفاعلات الكيميائية لتشكيل الفيلم، مما يوفر مسارًا مباشرًا لإنشاء طبقات عالية النقاء.
التمييز الحاسم بين طرق الترسيب الفيزيائي ليس أيهما "أفضل" عالميًا، بل كيف تتوافق آلية كل منها الفريدة - القصف النشط مقابل التكثيف اللطيف - مع المواد والركيزة وخصائص الفيلم المطلوبة.

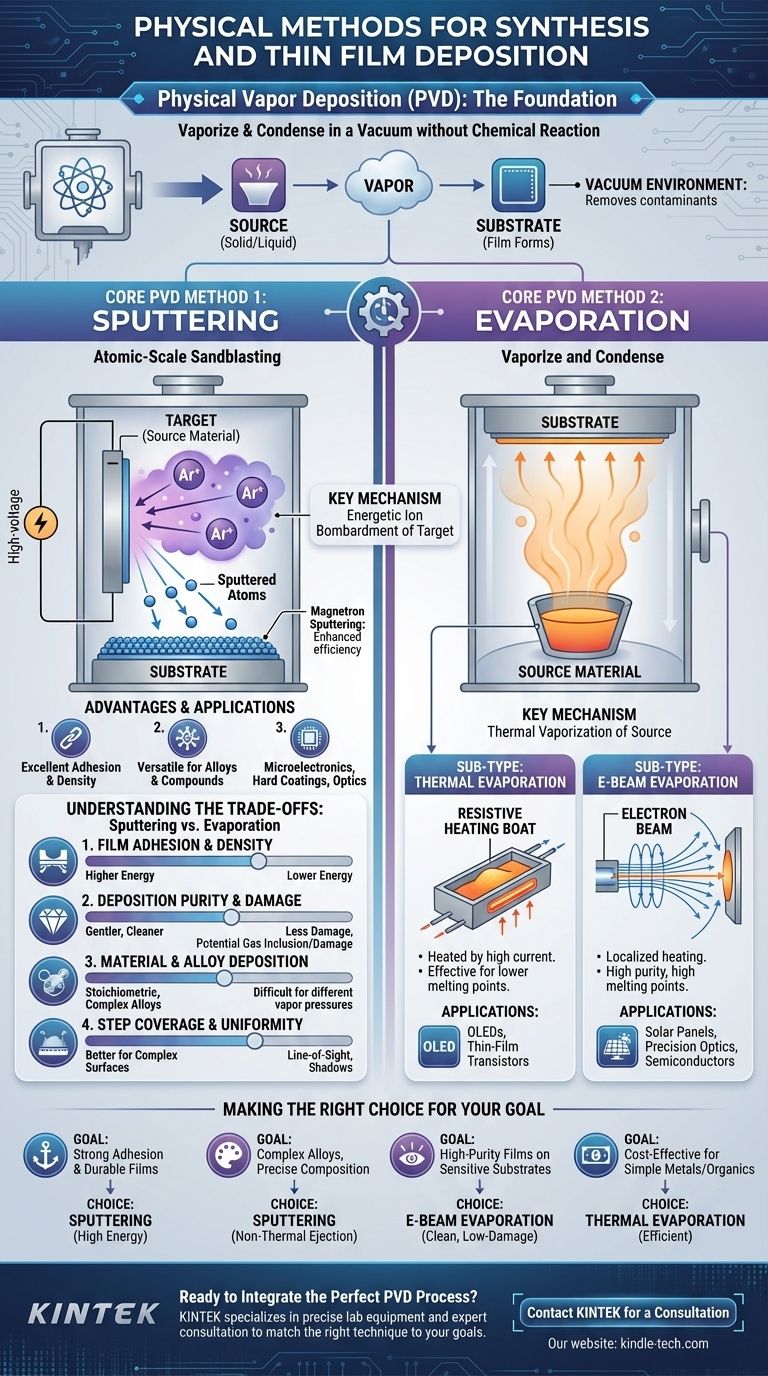

الأساس: ما هو الترسيب الفيزيائي للبخار (PVD)؟
يشمل الترسيب الفيزيائي للبخار مجموعة من العمليات التي يتم فيها تحويل مادة المصدر الصلبة أو السائلة إلى بخار ونقلها إلى ركيزة، حيث تتكثف لتشكل غشاءً رقيقًا.
المبدأ المحدد
تحدث جميع عمليات PVD في غرفة تفريغ. هذه البيئة حاسمة لأنها تزيل الغازات الجوية التي يمكن أن تتفاعل مع البخار أو تعيق مساره إلى الركيزة.
جوهر PVD هو آلية فيزيائية بحتة. يتم إزاحة المواد من مصدر (يُعرف باسم "الهدف") وتنتقل إلى الركيزة دون أن تخضع لتغيير كيميائي مقصود. هذا هو الفرق الرئيسي عن طرق مثل الترسيب الكيميائي للبخار (CVD)، التي تستخدم غازات أولية تتفاعل لتشكيل الفيلم.
طريقة PVD الأساسية 1: الرش (Sputtering)
الرش هو تقنية PVD متعددة الاستخدامات وشائعة الاستخدام بشكل لا يصدق، ومعروفة بإنشاء أغشية كثيفة ومتينة وقوية الالتصاق.
شرح عملية الرش
فكر في الرش كعملية سفع رملي على المستوى الذري. يتم تطبيق جهد عالٍ في غرفة التفريغ، مما يخلق بلازما من غاز خامل مثل الأرجون.
يتم تسريع أيونات الغاز النشطة هذه وقصفها في هدف مادة المصدر. يمتلك التأثير طاقة كافية لطرد، أو "رش"، ذرات فردية من الهدف. تنتقل هذه الذرات المقذوفة بعد ذلك عبر الفراغ وتترسب على الركيزة، مما يشكل طبقة الغشاء الرقيق طبقة تلو الأخرى.
المزايا والتطبيقات الرئيسية
يُقدر الرش بشكل كبير لتعدد استخداماته وقابليته للتوسع. يمكنه ترسيب مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك، وحتى المركبات العازلة (عند استخدام نوع مختلف يسمى الرش بالترددات الراديوية RF sputtering).
إن قدرته على إنتاج طبقات موحدة على مساحات كبيرة تجعله حجر الزاوية في الصناعات التي تنتج الطلاءات البصرية، والطبقات الواقية الصلبة على الأدوات، والطبقات الموصلة في الإلكترونيات الدقيقة. الرش المغناطيسي (Magnetron sputtering)، وهو تحسين شائع، يستخدم المجالات المغناطيسية لزيادة معدلات الترسيب والكفاءة.
طريقة PVD الأساسية 2: التبخير (Evaporation)
التبخير هو طريقة PVD أبسط من الناحية المفاهيمية وتعتمد على تسخين مادة حتى تتحول إلى بخار يمكن أن يتكثف على ركيزة.
شرح عملية التبخير
داخل غرفة التفريغ، يتم تسخين مادة المصدر حتى يصبح ضغط بخارها مرتفعًا بدرجة كافية لتغادر الذرات سطحها وتنتقل إلى الخارج.
ينتقل هذا البخار بعد ذلك في خط مستقيم حتى يصطدم بالركيزة الأكثر برودة، حيث يتكثف مرة أخرى إلى حالة صلبة، مشكلاً الغشاء الرقيق. تحدد طريقة التسخين النوعين الفرعيين الأساسيين.
النوع الفرعي: التبخير الحراري (Thermal Evaporation)
في التبخير الحراري، توضع مادة المصدر في بوتقة صغيرة أو "قارب" مقاوم للكهرباء (غالبًا ما يكون مصنوعًا من التنجستن أو الموليبدينوم). يمر تيار عالٍ عبر هذا القارب، مما يؤدي إلى تسخينه ومادة المصدر إلى نقطة التبخير.
هذه الطريقة فعالة بشكل خاص للمواد ذات نقاط الانصهار المنخفضة وهي عملية قياسية لترسيب المعادن وإنشاء الطبقات في شاشات OLED وبعض الترانزستورات ذات الأغشية الرقيقة.
النوع الفرعي: التبخير بشعاع الإلكترون (E-Beam Evaporation)
بالنسبة للمواد ذات نقاط الانصهار العالية جدًا، يُستخدم التبخير بشعاع الإلكترون. يتم توليد شعاع إلكتروني عالي الطاقة وتوجيهه مغناطيسيًا لضرب مادة المصدر.
تعمل الطاقة المكثفة من شعاع الإلكترون على صهر وتبخير بقعة موضعية على مادة المصدر. هذه عملية أنظف تسمح بمعدلات ترسيب أعلى وتنتج أغشية عالية النقاء، مما يجعلها مثالية للبصريات الدقيقة، الألواح الشمسية، وتطبيقات أشباه الموصلات.
فهم المفاضلات: الرش مقابل التبخير
يتطلب اختيار الطريقة الفيزيائية الصحيحة فهم الاختلافات المتأصلة بينهما في الطاقة، ومعالجة المواد، وجودة الفيلم.
التصاق الفيلم وكثافته
الرش يفوز هنا. تصل الذرات المرشوشة إلى الركيزة بطاقة حركية أعلى بكثير من الذرات المتبخرة. تساعد هذه الطاقة في تشكيل فيلم أكثر كثافة وتماسكًا مع التصاق فائق بالركيزة.
نقاء الترسيب وتلف الركيزة
التبخير بشكل عام ألطف. نظرًا لأنها عملية ذات طاقة أقل، فإن التبخير يسبب إجهادًا أقل وتلفًا حراريًا محتملاً للركائز الحساسة. التبخير بشعاع الإلكترون، على وجه الخصوص، معروف بإنشاء أغشية عالية النقاء للغاية. يمكن أن يؤدي الرش، بسبب البلازما وقصف الأيونات، أحيانًا إلى تضمين ذرات الغاز الخامل في الفيلم أو التسبب في أضرار إشعاعية طفيفة.
ترسيب المواد والسبائك
الرش أكثر تنوعًا. يمكنه ترسيب السبائك والمركبات مع الحفاظ على تركيبها الأصلي، حيث تقوم عملية الرش بطرد الذرات بشكل متكافئ. في التبخير، يمكن للمواد ذات ضغوط البخار المختلفة أن تتبخر بمعدلات مختلفة، مما يجعل من الصعب الحفاظ على التركيب الصحيح للسبائك المعقدة.
تغطية الخطوات والتوحيد
يوفر الرش تغطية أكثر اتساقًا على الأسطح المعقدة وغير المستوية. تتشتت الذرات المرشوشة بشكل أكبر داخل الغرفة، مما يسمح لها بتغطية جوانب الميزات. التبخير هو عملية "خط البصر"، والتي يمكن أن تخلق "ظلالًا" وتغطية ضعيفة على التضاريس المعقدة.
اتخاذ القرار الصحيح لهدفك
يعد اختيار طريقة الترسيب الفيزيائي تمرينًا في مطابقة قدرات العملية مع النتيجة المرجوة.
- إذا كان تركيزك الأساسي هو الالتصاق القوي والأغشية المتينة: الرش هو الخيار الأفضل نظرًا للطاقة العالية للجسيمات المترسبة.
- إذا كان تركيزك الأساسي هو ترسيب السبائك المعقدة بتركيب دقيق: آلية الطرد غير الحرارية للرش تجعله الخيار الأكثر موثوقية.
- إذا كان تركيزك الأساسي هو الأغشية عالية النقاء على الركائز الحساسة: يوفر التبخير بشعاع الإلكترون عملية نظيفة ومنخفضة التلف مثالية لتطبيقات البصريات والإلكترونيات الدقيقة.
- إذا كان تركيزك الأساسي هو الترسيب الفعال من حيث التكلفة للمعادن أو المواد العضوية البسيطة: التبخير الحراري هو تقنية راسخة وفعالة لتطبيقات مثل شاشات OLED.
في النهاية، يمكّنك فهم الفيزياء الأساسية لكل طريقة من اختيار الأداة التي ستحقق هدفك بأكثر الطرق فعالية وكفاءة.
جدول الملخص:
| الطريقة | الآلية الرئيسية | المزايا الرئيسية | التطبيقات الشائعة |
|---|---|---|---|
| الرش (Sputtering) | قصف أيوني نشط للهدف | التصاق ممتاز، أغشية كثيفة، متعدد الاستخدامات للسبائك | الإلكترونيات الدقيقة، الطلاءات الواقية الصلبة، البصريات |
| التبخير (Evaporation) | التبخير الحراري لمادة المصدر | أغشية عالية النقاء، لطيف على الركائز الحساسة | شاشات OLED، الألواح الشمسية، البصريات الدقيقة |
| التبخير الحراري (Thermal Evaporation) | التسخين بقارب مقاوم | فعال من حيث التكلفة للمعادن البسيطة | شاشات OLED، الترانزستورات ذات الأغشية الرقيقة |
| التبخير بشعاع الإلكترون (E-Beam Evaporation) | التسخين بشعاع إلكتروني مركز | نقاء عالٍ، مواد ذات نقطة انصهار عالية | أشباه الموصلات، الألواح الشمسية، البصريات الدقيقة |
