يتم تحديد مستوى التفريغ النهائي لمضخة التفريغ الدوارة بالماء بعاملين أساسيين: الخصائص الفيزيائية للماء الذي تستخدمه والتصميم الميكانيكي للمضخة نفسها. يحد التفريغ فيزيائيًا بواسطة ضغط البخار المشبع للماء، والذي يحدد أدنى ضغط يمكن للنظام الوصول إليه. بالنسبة لمضخة مائية نموذجية، يؤدي هذا إلى تفريغ نهائي يتراوح بين 2000 و 4000 باسكال (Pa).
إن أعظم قوة للمضخة الدوارة بالماء هي أيضًا أضعف نقطة فيها. الماء نفسه الذي يُنشئ التفريغ سيبدأ في الغليان عند الضغط المنخفض، مطلقًا بخار الماء الذي يمنع النظام من تحقيق تفريغ أعمق.
الفيزياء وراء الحد: ضغط البخار المشبع
القيود الأساسية لهذا النوع من المضخات ليست ميكانيكية، بل فيزيائية. فهم هذا المفهوم هو المفتاح لتشغيل المضخة بفعالية.
ما هو ضغط البخار المشبع؟
ضغط البخار المشبع هو الضغط الذي يبذله البخار في حالة توازن مع طوره السائل عند درجة حرارة معينة. بعبارة أبسط، إنها نقطة الضغط التي "يرغب" عندها الماء في التحول إلى غاز (بخار ماء).
عندما تزيل مضخة التفريغ الهواء من نظام مغلق، ينخفض الضغط الداخلي. تستمر هذه العملية حتى يصبح الضغط الداخلي للنظام مساويًا لضغط البخار المشبع للماء.
"جدار" ضغط البخار
عند هذه النقطة، تصل المضخة إلى "جدار". يبدأ الماء المتداول داخل المضخة في التبخر السريع أو "الغليان"، حتى في درجة حرارة الغرفة. تملأ هذه العملية الحجرة ببخار الماء.
تحاول المضخة الآن ضخ الغاز الذي يولده سائل التشغيل الخاص بها. لا يمكنها سحب تفريغ أقل من الضغط الذي يولده تبخر الماء الخاص بها، مما يحدد حد التفريغ النهائي.
الدور الحاسم لدرجة حرارة الماء
يعتمد ضغط البخار المشبع للماء بشكل كبير على درجة حرارته. الماء البارد له ضغط بخار أقل.
هذا هو العامل التشغيلي الأكثر أهمية الذي يمكنك التحكم فيه. استخدام ماء أبرد سيسمح للمضخة بتحقيق تفريغ أعمق (ضغط أقل) لأن الماء لن يبدأ في "الغليان" إلا عند الوصول إلى ضغط أقل. لهذا السبب يوصى بملء المضخة بماء نظيف وبارد.
العوامل الميكانيكية والتشغيلية
بينما تحدد الفيزياء الحد النظري، فإن العوامل الميكانيكية والتشغيلية تحدد مدى قرب مضختك من هذا الحد وكفاءتها في الأداء.
تصميم المضخة وكفاءتها
يحدد الهيكل الداخلي، بما في ذلك ترتيب فتحات توزيع الهواء وإحكام الأختام الميكانيكية، الكفاءة الإجمالية للمضخة. تمتلك معظم المضخات الدوارة بالماء كفاءة منخفضة نسبيًا، غالبًا ما تكون حوالي 30٪.
قد تواجه المضخة الأقل كفاءة صعوبة في التغلب حتى على التسريبات الطفيفة وقد لا تصل باستمرار إلى حد التفريغ النظري الذي تحدده درجة حرارة الماء.
سلامة النظام والتسريبات
لا قيمة لأداء المضخة إذا كان الجهاز المتصل بها به تسريب. حتى التسريب المجهري في خرطوم أو وصلة سيسمح بدخول الهواء إلى النظام، مما يمنع المضخة من الوصول إلى تفريغها النهائي.
تأكد دائمًا من أن جميع الفوهات وأكمام التوصيل محكمة الإغلاق ومحكمة تمامًا قبل التشغيل.
سرعة الضخ مقابل التفريغ النهائي
من المهم التمييز بين التفريغ النهائي (أدنى ضغط يمكن تحقيقه) وسرعة الضخ أو الحجم (مدى سرعة إزالة الغاز). في حين أن العوامل مثل سرعة المحرك تؤثر على مدى سرعة عمل المضخة، إلا أنها لا تغير الحد الفيزيائي الأساسي لدرجة التفريغ.
فهم المفاضلات
تعتبر المضخة الدوارة بالماء أداة قيمة، لكن تصميمها يأتي مع تنازلات متأصلة.
مستوى تفريغ نهائي محدود
أهم مفاضلة هي مستوى التفريغ. حد يتراوح بين 2000-4000 باسكال كافٍ للعديد من مهام المختبر مثل الترشيح والتبخير الدوار وتوفير ماء التبريد. ومع ذلك، فهو غير مناسب على الإطلاق لتطبيقات التفريغ العالي التي تتطلب ضغوطًا أقل من 1000 باسكال. بالنسبة لتلك، يلزم وجود مضخة مختومة بالزيت أو مضخة جافة.
كفاءة منخفضة
الكفاءة النموذجية البالغة 30-50٪ تعني تحويل جزء كبير من الطاقة الكهربائية إلى حرارة بدلاً من عمل مفيد. هذا هو ثمن التصميم البسيط والقوي للمضخة وتكلفتها المنخفضة.
الماء كعامل متغير
سائل التشغيل - الماء - هو ميزة وعيب في آن واحد. في حين أنه غير مكلف وآمن، فإن أدائه يخضع لتغيرات درجة الحرارة، ويمكن أن يتلوث بمرور الوقت، مما يتطلب استبدالًا دوريًا للحفاظ على الأداء.
اتخاذ الخيار الصحيح لهدفك
استخدم هذا الفهم لمطابقة المضخة مع هدفك العلمي أو التجريبي المحدد.
- إذا كان تركيزك الأساسي هو الترشيح العام للمختبر، أو الشفط، أو تبخير المذيبات: هذه المضخة هي خيار ممتاز وفعال من حيث التكلفة لأن مستوى التفريغ الخاص بها مناسب تمامًا لهذه المهام.
- إذا كان تركيزك الأساسي هو تحقيق أفضل تفريغ ممكن باستخدام المضخة الحالية لديك: استخدم أبرد ماء متاح وتحقق بدقة من كل خرطوم ووصلة بحثًا عن تسريبات لضمان إغلاق مثالي.
- إذا كان تركيزك الأساسي هو تطبيقات التفريغ العالي (مثل قياس الطيف الكتلي، والتجفيف بالتجميد): هذه المضخة هي الأداة الخاطئة لهذه المهمة؛ يجب عليك استخدام تقنية مثل مضخة الريشة الدوارة المختومة بالزيت أو مضخة اللولب الجافة.
من خلال إدراك أن حدود هذه المضخة محددة بالفيزياء، يمكنك الاستفادة من نقاط قوتها للمهام الصحيحة وتجنب الإحباط عندما تتجاوز احتياجاتك قدراتها.
جدول الملخص:
| العامل | التأثير على التفريغ النهائي | الرؤية الأساسية |
|---|---|---|
| درجة حرارة الماء | المحدد الأساسي | ماء أبرد = ضغط بخار أقل = تفريغ أعمق. |
| ضغط البخار المشبع | الحد الفيزيائي الأساسي | لا يمكن للمضخة تجاوز الضغط الذي يغلي عنده ماؤها. |
| تسريبات النظام | يمنع الوصول إلى الحد | حتى التسريبات الصغيرة ستؤدي إلى تدهور الأداء. |
| تصميم المضخة/الكفاءة | يؤثر على الاتساق | يحدد مدى قرب المضخة من حدها النظري. |
هل تحتاج إلى حل التفريغ المناسب لمختبرك؟ إن فهم قيود معداتك هو الخطوة الأولى لزيادة الكفاءة إلى أقصى حد. تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية، وتلبي جميع احتياجات مختبرك. سواء كنت بحاجة إلى مضخة دوارة بالماء موثوقة للترشيح أو نظام تفريغ عالٍ لتطبيقات أكثر تطلبًا، يمكن لخبرائنا مساعدتك في اختيار الأداة المثالية. اتصل بنا اليوم عبر [#ContactForm] لمناقشة متطلباتك المحددة وضمان عمل مختبرك بأقصى أداء!

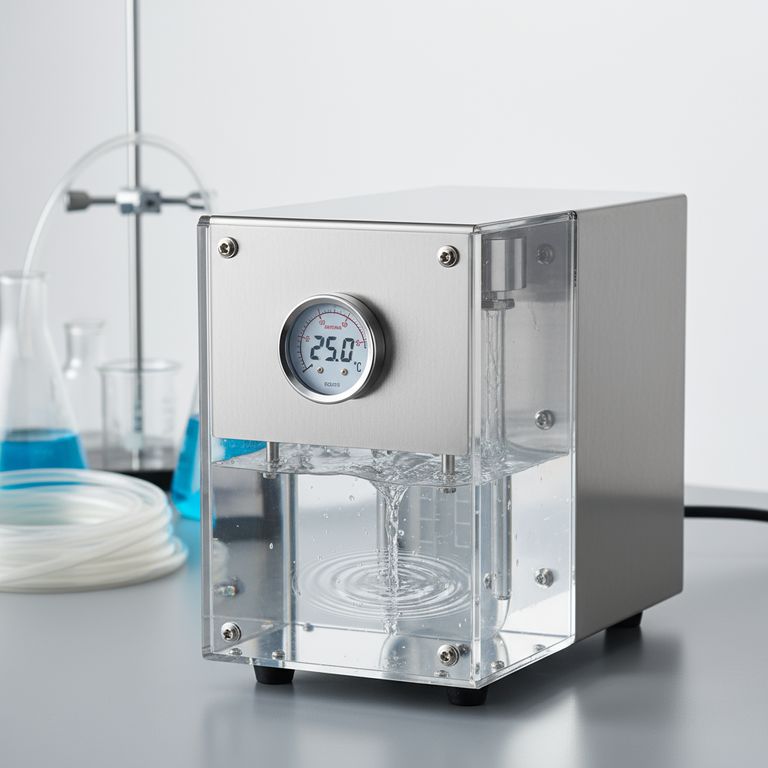

دليل مرئي
