العمليات الأساسية لترسيب الأغشية الرقيقة تندرج تحت فئتين رئيسيتين: الترسيب الفيزيائي للبخار (PVD) والترسيب الكيميائي للبخار (CVD). يتضمن PVD نقل مادة فيزيائيًا إلى سطح، على سبيل المثال عن طريق غليانها وتركها تتكثف (التبخير) أو عن طريق إزاحة الذرات من هدف بالبلازما (الرش). يستخدم CVD تفاعلات كيميائية من غازات أولية على سطح الركيزة لتنمية الفيلم ذرة بذرة.
التحدي الأساسي في ترسيب الأغشية الرقيقة هو نقل المواد من مصدر إلى ركيزة بتحكم دقيق. يعتمد الاختيار بين العملية الفيزيائية (مثل السفع الرملي على المستوى الذري) والعملية الكيميائية (مثل بناء هيكل لبنة بلبنة) كليًا على نقاء الفيلم المطلوب ودقته والمادة المستخدمة.
الركيزتان الأساسيتان للترسيب: فيزيائي مقابل كيميائي
على أعلى مستوى، تم تصميم جميع تقنيات الترسيب لإنشاء طبقة وظيفية من المواد، غالبًا ما تكون سمكها بضع ذرات أو جزيئات فقط. يكمن الاختلاف الجوهري في كيفية انتقال هذه المادة من مصدرها إلى السطح المستهدف، المعروف بالركيزة.
الترسيب الفيزيائي للبخار (PVD): نهج "من الأعلى إلى الأسفل"
تأخذ طرق PVD مادة مصدر صلبة أو سائلة وتحولها إلى بخار، والذي يتكثف بعد ذلك على الركيزة كفيلم رقيق. هذه عملية خطية أساسًا.
أكثر تقنيات PVD شيوعًا هما التبخير والرش.
يتضمن التبخير تسخين مادة مصدر في فراغ حتى تتحول إلى غاز. ثم ينتقل هذا الغاز ويترسب على الركيزة الأكثر برودة، مكونًا فيلمًا نقيًا وصلبًا.
الرش هو عملية أكثر نشاطًا. هنا، يتم قصف هدف من المادة المرغوبة بأيونات عالية الطاقة (غالبًا من غاز مثل الأرجون). يؤدي هذا الاصطدام إلى إزاحة الذرات فيزيائيًا من الهدف، والتي تترسب بعد ذلك على الركيزة.
الترسيب الكيميائي للبخار (CVD): البناء من الذرات إلى الأعلى
CVD هو نهج مختلف جوهريًا يعتمد على التفاعلات الكيميائية، وليس مجرد النقل الفيزيائي. إنها الطريقة السائدة المستخدمة في صناعة أشباه الموصلات لدقتها الاستثنائية.
في عملية CVD، توضع الركيزة في غرفة تفاعل وتتعرض لغاز واحد أو أكثر من الغازات الأولية المتطايرة. تتفاعل هذه الغازات أو تتحلل على سطح الركيزة، تاركة وراءها مادة صلبة لتشكيل الفيلم المطلوب.
طرق كيميائية أخرى: الترسيب القائم على المحلول
بالإضافة إلى CVD، تستخدم طرق كيميائية أخرى محاليل سائلة لإنشاء أغشية. غالبًا ما تكون هذه الطرق أبسط ويمكن أن تكون أكثر فعالية من حيث التكلفة لتطبيقات معينة.
تتضمن تقنيات مثل الجل-سول، التحلل الحراري بالرش، والترسيب الكيميائي في الحمام تطبيق محلول كيميائي سائل على الركيزة. ثم يتكون الفيلم عندما يجف السائل أو يسخن أو يتفاعل كيميائيًا.
فهم المفاضلات
الاختيار بين PVD و CVD لا يتعلق بأيهما "أفضل"، بل بأيهما مناسب للوظيفة. يأتي كل نهج مع مجموعة مميزة من المزايا والقيود.
الدقة مقابل النقاء
تتفوق CVD في قدرتها على إنشاء أغشية موحدة ومتطابقة مع تحكم في السمك على المستوى الذري. هذه الدقة هي السبب في أنها ضرورية لتصنيع أجهزة أشباه الموصلات المعقدة والمتعددة الطبقات.
تشتهر طرق PVD، وخاصة الرش، بإنتاج أغشية عالية النقاء للغاية، حيث يمكن التحكم في العملية بإحكام في بيئة فراغ عالية بدون مواد أولية كيميائية معقدة.
درجة الحرارة وحساسية الركيزة
غالبًا ما تتطلب عمليات CVD درجات حرارة عالية لتحفيز التفاعلات الكيميائية الضرورية على سطح الركيزة. هذا يمكن أن يحد من استخدامها مع المواد الحساسة للحرارة.
يمكن إجراء العديد من عمليات PVD، وخاصة الرش، عند درجات حرارة أقل بكثير. هذا يجعلها مناسبة لترسيب الأغشية على البلاستيك والبوليمرات وغيرها من الركائز الحساسة للحرارة.
خط الرؤية مقابل التغطية المطابقة
نظرًا لأن PVD هي عملية فيزيائية، تعتمد على خط الرؤية، فقد تواجه صعوبة في تغطية الأشكال ثلاثية الأبعاد المعقدة ذات الزوايا الحادة أو الخنادق العميقة بشكل متساوٍ.
على النقيض من ذلك، تتفوق CVD في إنشاء طلاءات مطابقة. نظرًا لأن الغازات الأولية يمكن أن تتدفق حول الأشكال الهندسية المعقدة، ينمو الفيلم الناتج بشكل موحد على السطح المكشوف بأكمله.
اتخاذ القرار الصحيح لهدفك
تُملي المتطلبات المحددة لتطبيقك فيما يتعلق بخصائص المواد والدقة والتكلفة التقنية المثلى للترسيب.
- إذا كان تركيزك الأساسي هو الطلاءات المعدنية أو السيراميكية عالية النقاء: تعتبر طرق PVD مثل الرش خيارًا ممتازًا وقابلًا للتحكم بدرجة عالية.
- إذا كان تركيزك الأساسي هو الدقة على المستوى الذري للإلكترونيات المعقدة: CVD هو المعيار الصناعي لقدرته على نمو طبقات خالية من العيوب ومتطابقة.
- إذا كان تركيزك الأساسي هو الأجهزة ذات المساحة الكبيرة أو المرنة مثل OLEDs أو الخلايا الشمسية: يمكن أن توفر الطرق الكيميائية الأبسط القائمة على المحلول مسارًا قابلًا للتطوير وفعالًا من حيث التكلفة.
إن فهم الفرق الأساسي بين النقل الفيزيائي والتفاعل الكيميائي يمكّنك من اختيار العملية التي تتوافق بشكل أفضل مع أهدافك المادية والأدائية.
جدول الملخص:
| نوع العملية | الآلية الرئيسية | الميزة الرئيسية | حالة الاستخدام النموذجية |
|---|---|---|---|
| الترسيب الفيزيائي للبخار (PVD) | النقل الفيزيائي للمواد (مثل التبخير، الرش) | أغشية عالية النقاء، معالجة بدرجة حرارة منخفضة | طلاءات معدنية/سيراميكية، ركائز حساسة للحرارة |
| الترسيب الكيميائي للبخار (CVD) | التفاعل الكيميائي للغازات على سطح الركيزة | تغطية مطابقة فائقة، دقة على المستوى الذري | أشباه الموصلات، إلكترونيات معقدة |
| الطرق الكيميائية القائمة على المحلول | تشكيل الفيلم من مواد أولية سائلة (مثل الجل-سول) | فعالة من حيث التكلفة للمساحات الكبيرة، قابلة للتطوير | OLEDs، الخلايا الشمسية، طلاءات المساحات الكبيرة |
هل أنت مستعد لاختيار عملية ترسيب الأغشية الرقيقة المثالية لمشروعك؟ المعدات المناسبة حاسمة لتحقيق نقاء الفيلم المطلوب ودقته وأدائه. في KINTEK، نحن متخصصون في توفير معدات ومواد استهلاكية عالية الجودة للمختبرات لتلبية جميع احتياجات الترسيب الخاصة بك، من أنظمة PVD القوية إلى حلول CVD الدقيقة. دع خبرائنا يساعدونك في تحسين عمليتك. اتصل بفريقنا اليوم لمناقشة متطلبات تطبيقك المحددة!

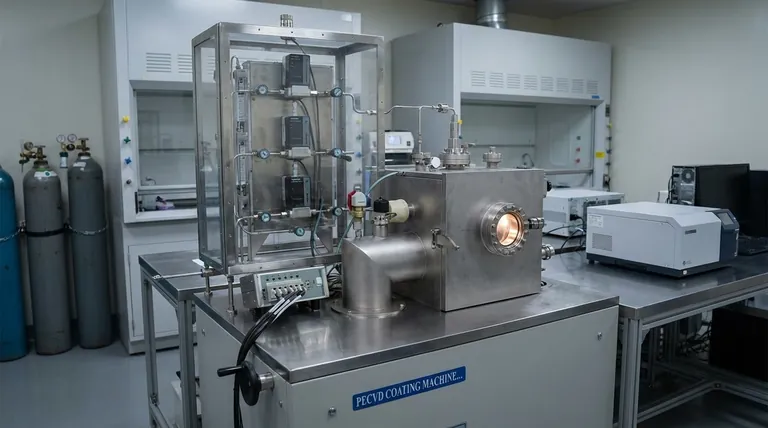

دليل مرئي
