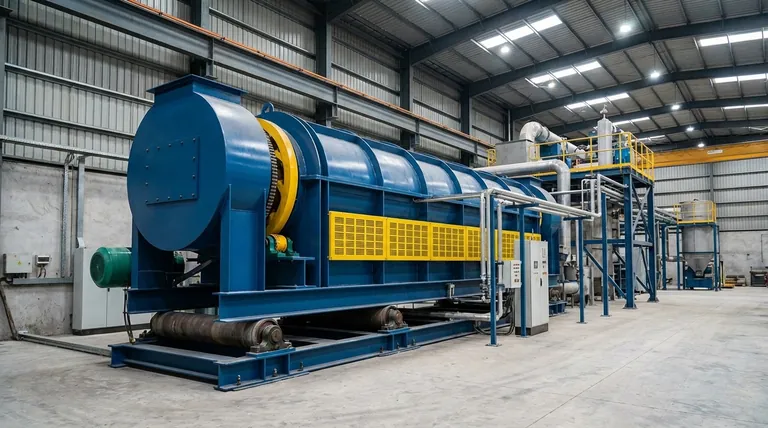

الفرن الدوار عبارة عن معدات صناعية كبيرة أسطوانية مائلة قليلاً تستخدم لمعالجة المواد في درجات حرارة عالية. وهو يدور ببطء حول محوره الطولي، مما يسمح للمواد بالتحرك من الطرف الأعلى (طرف التغذية) إلى الطرف الأسفل (طرف التفريغ) أثناء تسخينه. تم تصميم الفرن لتسهيل التفاعلات الكيميائية أو التغيرات الفيزيائية في المواد، مثل التكليس أو التلبيد أو التحلل الحراري. وهي تعمل عن طريق تعريض المادة لغازات ساخنة، والتي يمكن أن تتدفق في نفس الاتجاه (تيار مشترك) أو في الاتجاه المعاكس (تيار معاكس) للمادة. تُستخدم القمائن الدوارة على نطاق واسع في صناعات مثل إنتاج الأسمنت والمعادن ومعالجة النفايات نظراً لقدرتها على التعامل مع درجات الحرارة العالية والمعالجة المستمرة.
شرح النقاط الرئيسية:
-
الهيكل الأساسي والوظيفة:
- الفرن الدوار عبارة عن وعاء أسطواني مائل قليلاً عن الأفقي يدور ببطء حول محوره.
- يتم تغذية المادة في الطرف العلوي وتتحرك إلى أسفل بسبب الجاذبية والدوران، وتخضع للخلط والتسخين.
- تتدفق الغازات الساخنة عبر الفرن، إما بتيار مشترك أو بتيار معاكس لتسخين المادة.
-
مكونات الفرن الدوَّار:
- الغلاف: الهيكل الأسطواني الخارجي، وغالبًا ما يكون مدببًا بشكل مخروطي عند الأطراف، مصمم لتحمل الالتواء والإجهاد الانثناء.
- البطانة الحرارية: بطانة مقاومة للحرارة داخل الغلاف لحمايته من درجات الحرارة العالية والتفاعلات الكيميائية.
- الإطارات الداعمة (حلقات الركوب) والبكرات: هذه تدعم الفرن وتسمح له بالدوران بسلاسة.
- ترس القيادة: الآلية التي تقوم بتدوير الفرن، والتي يمكن أن تكون سلسلة وعجلة مسننة، أو محرك تروس، أو محرك احتكاك، أو مجموعة محرك مباشر.
- المبادلات الحرارية الداخلية: المكونات التي تسهل نقل الحرارة داخل الفرن.
-
مبدأ العمل:
- يعمل الفرن عن طريق تسخين المواد الصلبة إلى درجة حرارة محددة حيث تحدث تغيرات كيميائية أو فيزيائية.
- يتم الاحتفاظ بالمادة عند درجة الحرارة المطلوبة لفترة زمنية محددة، يتم تحديدها من خلال ملامح درجة الحرارة بناءً على التحليلات الكيميائية والحرارية.
- ويضمن دوران الفرن تسخين ومزج موحد للمادة.
-
تدفق الغاز والاحتراق:
- يتم توليد الغازات الساخنة إما في فرن خارجي أو بواسطة لهب داخل الفرن يتم تسليطه من أنبوب الموقد.
- يمكن أن يكون وقود الاحتراق الغاز أو الزيت أو فحم الكوك البترولي المسحوق أو الفحم المسحوق.
- ويضمن الفرن الاحتراق الكامل للوقود والانتقال الفعال للحرارة إلى المادة.
-
حركة المواد ومعالجتها:
- تتحرك المادة عبر الفرن بسبب الجاذبية ودوران الأسطوانة.
- يتم إغلاق الأسطوانة الدوارة من كلا الطرفين للتحكم في الجو الداخلي ودرجة الحرارة، مما يضمن المعالجة الفعالة.
- تخضع المادة لسلسلة من التغييرات الفيزيائية والكيميائية، مثل التجفيف أو التكليس أو التلبيد لتشكيل المنتج النهائي.
-
أنواع التسخين:
- التسخين المباشر: يتم تسخين المادة مباشرة بواسطة اللهب أو الغازات الساخنة داخل الفرن.
- التسخين غير المباشر: يتم تسخين المادة خارجيًا، مع فصل مصدر الحرارة عن المادة بواسطة جدار أو مبادل حراري.
-
التطبيقات:
-
تستخدم الأفران الدوارة في صناعات مختلفة، بما في ذلك:
- إنتاج الأسمنت: لتشكيل الكلنكر.
- التعدين: لاختزال الخام ومعالجة المعادن.
- معالجة النفايات: لحرق المواد الخطرة وإعادة تدويرها.
- المعالجة الكيميائية: للتكلس والتحلل الحراري للمواد الكيميائية.
-
تستخدم الأفران الدوارة في صناعات مختلفة، بما في ذلك:
-
التخصيص والمكونات:
- يتم تخصيص الأفران الدوارة بناءً على المواد المراد معالجتها والمتطلبات المحددة للتطبيق.
- تشمل المكونات القياسية مجموعة المحرك، وحلقات الركوب، وبكرات الدفع، وعجلات مرتكز الدوران، وقاعدة التفريغ، ومنطقة تفريغ المنتج.
- يضمن تصميم هذه المكونات وتكوينها كفاءة التشغيل والمتانة.
وباختصار، يعتبر الفرن الدوار قطعة معدات متعددة الاستخدامات وأساسية في العديد من العمليات الصناعية. إن قدرته على التعامل مع درجات الحرارة المرتفعة والمعالجة المستمرة ومجموعة واسعة من المواد تجعله لا غنى عنه في صناعات مثل إنتاج الأسمنت والمعادن ومعالجة النفايات. إن الجمع بين مكوناتها الهيكلية ومبادئ العمل وخيارات التخصيص يضمن معالجة المواد بكفاءة وفعالية.
جدول ملخص:
| الجانب | التفاصيل |
|---|---|
| الهيكل | وعاء أسطواني، مائل قليلاً، يدور حول محوره. |
| المكونات الرئيسية | غلاف، بطانة حرارية، إطارات داعمة، ترس محرك، مبادلات حرارية داخلية. |
| مبدأ العمل | تسخين المواد لإحداث تغيرات كيميائية/فيزيائية، ويضمن تسخينًا موحدًا. |
| تدفق الغاز | تدفق الغازات الساخنة بالتيار المتزامن أو التيار المعاكس للتدفئة. |
| التطبيقات | إنتاج الأسمنت والمعادن ومعالجة النفايات والمعالجة الكيميائية. |
| أنواع التسخين | مباشر (لهب/غازات) أو غير مباشر (مصدر حرارة خارجي). |
