في جوهره، الترسيب بالطبقة الذرية (ALD) هو تقنية ترسيب أغشية رقيقة عالية التحكم تقوم ببناء المواد طبقة ذرية واحدة في كل مرة. يستخدم تسلسلًا من التفاعلات الكيميائية ذاتية التحديد مع مواد في الطور الغازي، تسمى السلائف، لترسيب أغشية موحدة ومتطابقة الشكل بشكل استثنائي بدقة على مستوى الأنجستروم. تتكرر هذه الدورة حتى يتم تحقيق السماكة الكلية المطلوبة للفيلم.
الفهم الحاسم ليس أن ALD بطيء، بل أنه متعمد. تكمن قوته في كيمياء السطح ذاتية التحديد التي تضمن طبقات مثالية، بسمك ذرة واحدة، عبر حتى الأسطح الأكثر تعقيدًا، وهو مستوى من التحكم لا يمكن لأساليب الترسيب الأخرى تحقيقه.

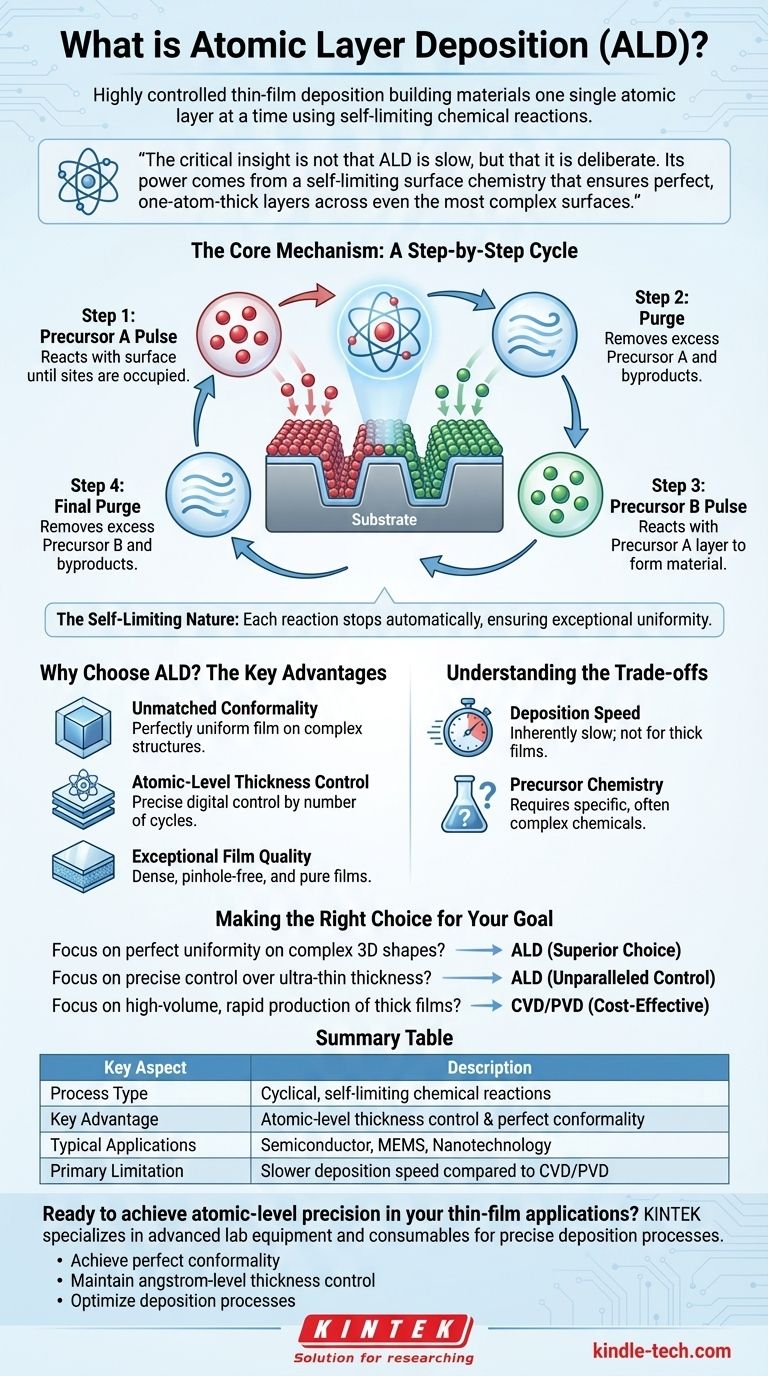

الآلية الأساسية: دورة خطوة بخطوة
على عكس العمليات التي ترسب المواد بشكل مستمر، فإن ALD هي عملية دورية. ترسب كل دورة طبقة أحادية واحدة من المادة وتتكون من أربع خطوات مميزة، وهي مفتاح دقتها.
الخطوة 1: نبضة السلائف الأولى
يتم إدخال مادة كيميائية سلائف في الطور الغازي (السلائف أ) إلى غرفة المعالجة. تتفاعل هذه السلائف مع سطح الركيزة حتى يتم شغل جميع المواقع التفاعلية المتاحة.
الخطوة 2: التطهير
تتم إزالة السلائف أ الزائدة غير المتفاعلة وأي منتجات ثانوية غازية من الغرفة، عادةً باستخدام غاز خامل مثل النيتروجين أو الأرجون. هذه الخطوة حاسمة لمنع التفاعلات غير المرغوب فيها في الطور الغازي.
الخطوة 3: نبضة السلائف الثانية
يتم ضخ سلائف ثانية (السلائف ب)، غالبًا ما تكون مادة متفاعلة مثل الماء أو الأوزون، في الغرفة. تتفاعل هذه السلائف على وجه التحديد مع طبقة السلائف أ المرتبطة بالفعل بالسطح، لتشكيل المادة المطلوبة.
الخطوة 4: التطهير النهائي
مرة أخرى، يتم تطهير الغرفة بغاز خامل لإزالة أي سلائف ب غير متفاعلة والمنتجات الثانوية من التفاعل الثاني. هذا يكمل دورة كاملة واحدة، تاركًا وراءه طبقة واحدة موحدة من المادة المستهدفة.
الطبيعة ذاتية التحديد
أساس دقة ALD هو طبيعتها ذاتية التحديد. يتوقف كل تفاعل سلائف تلقائيًا بمجرد استهلاك جميع المواقع السطحية المتاحة. لا يمكنك ترسيب أكثر من طبقة أحادية واحدة لكل نصف دورة، بغض النظر عن كمية السلائف الإضافية التي تدخلها. هذا ما يضمن التوحيد الاستثنائي للفيلم.
لماذا تختار ALD؟ المزايا الرئيسية
توفر الآلية الفريدة لـ ALD فوائد ضرورية للتصنيع المتقدم، لا سيما في أشباه الموصلات وتكنولوجيا النانو.
تطابق لا مثيل له
نظرًا لأن سلائف الغاز يمكن أن تصل إلى كل جزء من السطح، يمكن لـ ALD طلاء هياكل ثلاثية الأبعاد معقدة للغاية بفيلم موحد تمامًا. سيكون سمك الفيلم هو نفسه في الأعلى والجوانب وداخل الخنادق العميقة.
التحكم في السماكة على المستوى الذري
يتم تحديد السماكة النهائية للفيلم ببساطة من خلال عدد الدورات التي تم إجراؤها. إذا كانت دورة واحدة ترسب 1 أنجستروم من المادة، فإن 100 دورة سترسب فيلمًا بسمك 100 أنجستروم بالضبط. هذا التحكم الرقمي لا مثيل له.
جودة فيلم استثنائية
تؤدي عملية النمو طبقة تلو الأخرى إلى أغشية كثيفة بشكل لا يصدق، وخالية من الثقوب، ونقية. تضمن خطوات التطهير إزالة الملوثات والمنتجات الثانوية بكفاءة بين كل طبقة، مما يؤدي إلى مواد عالية الجودة.
فهم المقايضات
على الرغم من مزاياها القوية، فإن ALD ليست الحل لكل تطبيق. قيودها الأساسية هي نتيجة مباشرة لقوتها.
سرعة الترسيب
بناء فيلم طبقة ذرية واحدة في كل مرة بطيء بطبيعته. بالنسبة للتطبيقات التي تتطلب أغشية سميكة جدًا (ميكرونات، وليس نانومترات)، يمكن أن يكون الوقت المطلوب باهظًا، مما يجعل طرقًا أخرى مثل الترسيب الكيميائي للبخار (CVD) أكثر عملية.
كيمياء السلائف
تعتمد ALD على مواد كيميائية سلائف محددة للغاية تتمتع بالتفاعلية والتطاير المناسبين. يمكن أن يكون تطوير وتوفير هذه السلائف المتخصصة معقدًا ومكلفًا، خاصة للمواد الجديدة أو الغريبة.
اتخاذ القرار الصحيح لهدفك
يعتمد اختيار تقنية الترسيب كليًا على متطلبات منتجك النهائي.
- إذا كان تركيزك الأساسي هو التوحيد المثالي على الأشكال ثلاثية الأبعاد المعقدة (مثل طلاء جهاز MEMS أو بوابة ترانزستور): ALD هو المعيار الصناعي والخيار الأفضل.
- إذا كان تركيزك الأساسي هو التحكم الدقيق في سمك الفيلم الرقيق جدًا (من بضعة أنجستروم إلى عشرات النانومترات): توفر الطبيعة الرقمية والدورية لـ ALD تحكمًا لا مثيل له.
- إذا كان تركيزك الأساسي هو الإنتاج السريع بكميات كبيرة للأغشية السميكة والبسيطة نسبيًا: من المرجح أن تكون طريقة أسرع مثل الترسيب الفيزيائي للبخار (PVD) أو الترسيب الكيميائي للبخار (CVD) أكثر فعالية من حيث التكلفة.
في النهاية، توفر ALD مستوى من البناء المتعمد على النطاق الذري لا يمكن للتقنيات الأخرى أن تضاهيه ببساطة.
جدول الملخص:
| الجانب الرئيسي | الوصف |
|---|---|
| نوع العملية | تفاعلات كيميائية دورية ذاتية التحديد |
| الميزة الرئيسية | التحكم في السماكة على المستوى الذري والتطابق المثالي |
| التطبيقات النموذجية | تصنيع أشباه الموصلات، أجهزة MEMS، تكنولوجيا النانو |
| القيود الرئيسية | سرعة ترسيب أبطأ مقارنة بـ CVD/PVD |
