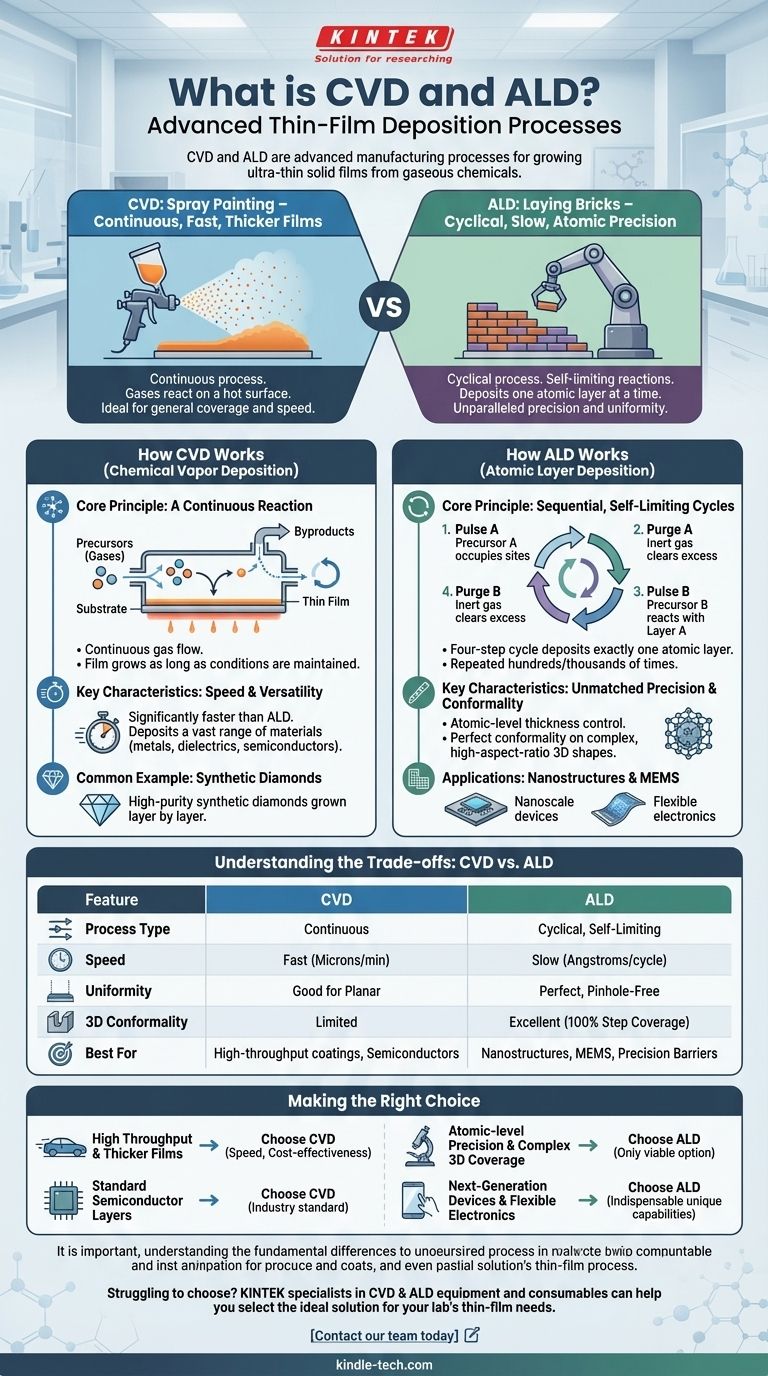

ما هو CVD و ALD؟ اختر عملية ترسيب الأغشية الرقيقة المناسبة

في جوهرها، كل من ترسيب البخار الكيميائي (CVD) وترسيب الطبقات الذرية (ALD) هما عمليتان تصنيع متقدمتان تستخدمان لنمو أغشية صلبة رقيقة جدًا من مواد كيميائية غازية. CVD هي عملية مستمرة تتفاعل فيها الغازات على سطح ساخن، مما يجعلها سريعة نسبيًا ومثالية للطلاءات السميكة. ALD، وهو نوع فرعي من CVD، هو عملية أبطأ ودورية ترسب المواد طبقة ذرية واحدة في كل مرة، مما يوفر دقة وتوحيدًا لا مثيل لهما.

يكمن الاختلاف الأساسي في التحكم مقابل السرعة. CVD يشبه الرش بالطلاء - سريع وفعال للتغطية العامة. ALD يشبه وضع الطوب بدقة واحدًا تلو الآخر - بطيء، ولكنه ينتج هيكلًا مثاليًا وموحدًا بدقة على المستوى الذري.

كيف يعمل ترسيب البخار الكيميائي (CVD)

CVD هي تقنية أساسية في علم المواد وتصنيع أشباه الموصلات، وتقدر لتنوعها وسرعتها. إنها الأداة الأساسية الراسخة لإنشاء مجموعة واسعة من الأغشية عالية الأداء.

المبدأ الأساسي: تفاعل مستمر

في عملية CVD، يتم إدخال غاز كيميائي متطاير واحد أو أكثر، يُعرف باسم المركبات الأولية (precursors)، إلى غرفة تفاعل تحتوي على جسم ساخن، أو ركيزة (substrate). تعمل الحرارة على تنشيط المركبات الأولية، مما يتسبب في تفاعلها وتحللها على سطح الركيزة، تاركة وراءها غشاء رقيق صلب. ثم يتم ضخ الغاز الزائد والمنتجات الثانوية للتفاعل خارجًا.

هذه العملية بأكملها مستمرة، مع تدفق الغاز ونمو الغشاء طالما تم الحفاظ على الظروف.

الخصائص الرئيسية: السرعة والتنوع

نظرًا لأن الترسيب يحدث بشكل مستمر عبر السطح بأكمله في وقت واحد، فإن CVD أسرع بكثير من ALD. يمكن استخدامه لترسيب مجموعة واسعة من المواد، بما في ذلك المعادن والعوازل وأشباه الموصلات.

مثال شائع: الألماس الصناعي

الإشارة إلى الألماس الصناعي هي تطبيق كلاسيكي لـ CVD. في هذه العملية، يتم تسخين خليط من الهيدروجين وغاز يحتوي على الكربون مثل الميثان في غرفة مفرغة. يتسبب هذا في ترسب ذرات الكربون على "بذرة" ألماس صغيرة، مما يؤدي إلى نمو طبقة ألماس صناعي أكبر وعالية النقاء طبقة تلو الأخرى.

كيف يعمل ترسيب الطبقات الذرية (ALD)

يمثل ALD ذروة التحكم في الأغشية الرقيقة. وقد تم تطويره للتغلب على قيود CVD في التطبيقات التي تتطلب دقة مطلقة والقدرة على طلاء هياكل ثلاثية الأبعاد معقدة للغاية.

المبدأ الأساسي: دورات متسلسلة ذاتية التحديد

على عكس الطبيعة المستمرة لـ CVD، فإن ALD هي عملية دورية. تتكون الدورة الواحدة من أربع خطوات مميزة:

1. النبضة A: يتم ضخ غاز أولي أول في الغرفة. يتفاعل مع سطح الركيزة حتى يتم شغل كل موقع تفاعل متاح، مكونًا طبقة ذرية واحدة كاملة. هذا التفاعل ذاتي التحديد؛ لا يمكن ترسيب المزيد من المواد.
2. التطهير A: يتم تطهير الغرفة بغاز خامل لإزالة جميع غازات المركب الأولي A الزائدة.
3. النبضة B: يتم ضخ غاز أولي ثانٍ (المتفاعل). يتفاعل حصريًا مع الطبقة الأولى التي تم ترسيبها للتو. هذا التفاعل أيضًا ذاتي التحديد.
4. التطهير B: يتم تطهير الغرفة مرة أخرى لإزالة غاز المركب الأولي B الزائد وأي منتجات ثانوية غازية.

ترسب هذه الدورة المكونة من أربع خطوات طبقة ذرية واحدة بالضبط وتتكرر مئات أو آلاف المرات لبناء غشاء بالسمك المطلوب.

الخصائص الرئيسية: دقة وتطابق لا مثيل لهما

تمنح الطبيعة ذاتية التحديد لـ ALD ميزتين حاسمتين. الأولى هي التحكم في السمك على المستوى الذري، حيث أن سمك الغشاء النهائي هو ببساطة عدد الدورات مضروبًا في معدل الترسيب لكل دورة.

الثانية هي التطابق المثالي. يمكن للعملية أن تغطي تمامًا الأجزاء الداخلية من الخنادق العميقة والضيقة بشكل لا يصدق والأشكال ثلاثية الأبعاد المعقدة لأن الغازات الأولية يمكن أن تنتشر إلى أي منطقة مكشوفة قبل التفاعل.

فهم المقايضات: CVD مقابل ALD

يعد الاختيار بين هاتين التقنيتين قرارًا هندسيًا حاسمًا يعتمد على مجموعة واضحة من المقايضات. لا توجد طريقة "أفضل" عالميًا؛ يعتمد الاختيار كليًا على متطلبات التطبيق.

سرعة الترسيب

CVD أسرع بكثير من ALD، غالبًا بمقدار درجة أو درجتين من حيث الحجم. بالنسبة للأغشية التي يبلغ سمكها ميكرونات، فإن CVD هو الخيار العملي الوحيد من منظور الإنتاجية.

جودة الفيلم وتوحيده

يوفر ALD أغشية فائقة وخالية من الثقوب. نظرًا لأنه يبني المادة طبقة ذرية واحدة في كل مرة، فإنه ينتج أغشية ذات توحيد وكثافة لا مثيل لهما. يمكن أن تحتوي أغشية CVD على اختلافات في السمك وهي أكثر عرضة للعيوب.

التطابق على الهياكل ثلاثية الأبعاد

ALD هو البطل بلا منازع في التطابق. يمكنه تحقيق تغطية خطوة بنسبة 100% على الهياكل ذات نسبة العرض إلى الارتفاع العالية، مثل الخنادق العميقة في مكثفات DRAM أو زعانف ترانزستور FinFET الحديث. تواجه CVD صعوبة في طلاء مثل هذه التضاريس المعقدة بشكل موحد.

التكلفة والتعقيد

CVD أرخص وأبسط بشكل عام لمساحة معينة. المعدات أبسط، وتؤدي السرعة العالية إلى تكلفة أقل لكل قطعة. أدوات ALD أكثر تعقيدًا بسبب متطلبات النبض والتطهير الدقيقة، وتزيد السرعة البطيئة من وقت المعالجة والتكلفة.

اتخاذ الخيار الصحيح لتطبيقك

يجب أن يسترشد قرارك النهائي بالمتطلبات غير القابلة للتفاوض لمشروعك. الموازنة بين الأداء والتكلفة والسرعة أمر أساسي.

• إذا كان تركيزك الأساسي هو الإنتاجية العالية للطلاءات الواقية أو البصرية السميكة: اختر CVD لسرعته وفعاليته من حيث التكلفة.
• إذا كان تركيزك الأساسي هو الدقة على المستوى الذري والتغطية المثالية على الهياكل النانوية المعقدة: ALD هو الخيار الوحيد القابل للتطبيق.
• إذا كنت تقوم بتصنيع طبقات أشباه الموصلات القياسية حيث يكون بعض الاختلاف في السمك مقبولاً: غالبًا ما يكون CVD هو المعيار الصناعي.
• إذا كنت تقوم بتطوير ترانزستورات الجيل التالي، أو أجهزة MEMS، أو حواجز الرطوبة للإلكترونيات المرنة: فإن القدرات الفريدة لـ ALD لا غنى عنها.

في النهاية، فإن فهم الفرق الأساسي بين العملية المستمرة والعملية الدورية ذاتية التحديد يمكّنك من اختيار الأداة المثالية لأي تحدي يتعلق بالأغشية الرقيقة.

جدول الملخص:

الميزة	CVD (ترسيب البخار الكيميائي)	ALD (ترسيب الطبقات الذرية)
نوع العملية	تدفق غاز مستمر	نبضات دورية ذاتية التحديد
السرعة	سريع (مثالي للأغشية السميكة)	بطيء (تحكم في الطبقة الذرية)
التوحيد	جيد للأسطح المستوية	أغشية مثالية خالية من الثقوب
التطابق ثلاثي الأبعاد	محدود على الهياكل المعقدة	ممتاز (تغطية خطوة بنسبة 100%)
الأفضل لـ	طلاءات عالية الإنتاجية، أشباه الموصلات	الهياكل النانوية، MEMS، حواجز دقيقة
