ما هو تصنيع الأغشية النانوية بالتبخير بالشعاع الإلكتروني؟ دليل للأغشية الرقيقة عالية النقاء

في جوهره، يعد التبخير بالشعاع الإلكتروني تقنية متطورة لإنشاء أغشية فائقة الرقة وعالية النقاء بسماكة على مقياس النانومتر. إنها شكل من أشكال الترسيب بالبخار المادي (PVD) حيث يقصف شعاع مركز من الإلكترونات مادة المصدر داخل غرفة تفريغ عالية. هذه الطاقة المكثفة تبخر المادة، التي تنتقل بعد ذلك وتتكثف على سطح أبرد (الركيزة)، لتشكل غشاءً نانويًا موحدًا.

تتمثل الميزة الأساسية للتبخير بالشعاع الإلكتروني في قدرته على ترسيب أغشية نقية بشكل استثنائي من مواد ذات نقاط انصهار عالية جدًا، مما يوفر مستوى من التحكم والجودة لا يمكن للطرق الأبسط تحقيقها.

كيف يعمل التبخير بالشعاع الإلكتروني: تحليل خطوة بخطوة

يكشف فهم العملية عن سبب قوة هذه التقنية لتخليق المواد المتقدمة. تتم العملية بأكملها داخل غرفة تفريغ عالية لضمان نقاء الغشاء النهائي.

بيئة التفريغ العالي

أولاً، يتم تفريغ الغرفة إلى ضغط منخفض جدًا. يعد هذا التفريغ العالي أمرًا بالغ الأهمية لأنه يزيل جزيئات الغاز المتبقية، مثل الأكسجين وبخار الماء، التي يمكن أن تلوث الفيلم بخلاف ذلك. كما يضمن أن الذرات المتبخرة يمكن أن تنتقل مباشرة إلى الركيزة دون الاصطدام بجزيئات أخرى.

مدفع الإلكترون

قلب النظام هو مدفع الإلكترون، الذي يستخدم عادةً فتيلًا من التنجستن مسخنًا لتوليد تيار من الإلكترونات. يتم بعد ذلك تسريع هذه الإلكترونات بواسطة جهد عالٍ وتركيزها في شعاع ضيق باستخدام مجالات مغناطيسية، تمامًا كما في جهاز تلفزيون قديم بأنبوب أشعة الكاثود.

تسخين المادة المصدر

يتم توجيه شعاع الإلكترون عالي الطاقة هذا نحو مادة المصدر، أو المادة المتبخرة، التي يتم تثبيتها في حوض نحاسي مبرد بالماء أو بوتقة. يتم تحويل الطاقة الحركية للشعاع إلى طاقة حرارية عند الاصطدام، مما يؤدي إلى تسخين نقطة صغيرة على المادة بسرعة إلى درجة غليانها والتسبب في تبخرها.

الترسيب على الركيزة

تنتقل الذرات المتبخرة في خط مستقيم من المصدر إلى الركيزة المستهدفة (مثل رقاقة السيليكون أو شريحة زجاجية) الموضوعة أعلاه. عند الوصول إلى الركيزة الأبرد، تتكثف الذرات وتبدأ في تكوين غشاء صلب رقيق. تتم مراقبة السماكة في الوقت الفعلي، غالبًا باستخدام ميزان بلوري كوارتز، مما يسمح بتحكم دقيق.

المزايا الرئيسية لطريقة الشعاع الإلكتروني

يختار المهندسون والعلماء هذه الطريقة لعدة مزايا متميزة تميزها عن تقنيات الترسيب الأخرى مثل التبخير الحراري أو الرش.

نقاء لا مثيل له

نظرًا لأن الشعاع الإلكتروني يسخن سطح مادة المصدر فقط، فإن البوتقة نفسها تظل باردة. هذا يمنع التلوث الناتج عن ذوبان مادة البوتقة أو خروج الغازات، والتي يمكن أن تكون مشكلة كبيرة في أنظمة التبخير الحراري الأبسط.

معدلات ترسيب عالية

تنقل أنظمة الشعاع الإلكتروني الطاقة إلى مادة المصدر بكفاءة عالية. وهذا يسمح بمعدلات ترسيب أعلى بكثير مقارنة بالعديد من التقنيات الأخرى، مما يجعلها مناسبة لكل من البحث والإنتاج على نطاق صناعي.

تعدد الاستخدامات مع المواد

يمكن للتسخين المكثف والموضعي أن يذيب ويبخر المواد ذات نقاط الانصهار العالية للغاية، مثل التنجستن والتنتالوم والتيتانيوم، بالإضافة إلى السيراميك والأكاسيد المختلفة. هذه قدرة لا يمكن للتبخير الحراري المقاوم أن يضاهيها ببساطة.

تحكم دقيق في سمك الفيلم

يتيح الجمع بين معدل التبخير المستقر والمراقبة في الوقت الفعلي إنشاء أغشية بدقة على مستوى الأنجستروم. هذا ضروري لإنشاء هياكل معقدة مثل المرشحات البصرية أو أجهزة أشباه الموصلات.

فهم المفاضلات والتحديات

على الرغم من قوته، فإن التبخير بالشعاع الإلكتروني ليس خاليًا من التعقيدات والجوانب السلبية المحتملة. يتطلب التقييم الموضوعي الاعتراف بهذه العوامل.

تعقيد المعدات والتكلفة

تعد أنظمة الشعاع الإلكتروني أكثر تعقيدًا وتكلفة بشكل ملحوظ من المبخرات الحرارية الأساسية. إنها تتطلب إمدادات طاقة عالية الجهد، وأنظمة تركيز مغناطيسية متطورة، ومضخات تفريغ قوية.

توليد الأشعة السينية

تؤدي الإلكترونات عالية الطاقة التي تضرب مادة المصدر حتمًا إلى توليد الأشعة السينية. يتطلب هذا درعًا مناسبًا لغرفة التفريغ لضمان سلامة المشغل، مما يزيد من تكلفة النظام وتعقيده.

احتمالية تلف الركيزة

قد تقوم الإلكترونات الشاردة أو الذرات المتبخرة المتأينة أحيانًا بقصف الركيزة، مما قد يسبب تلفًا أو إدخال عيوب في الفيلم النامي. يلزم تصميم نظام دقيق للتخفيف من هذا الخطر.

سحابة بخار غير موحدة

تيار البخار من المصدر ليس موحدًا تمامًا. لتحقيق غشاء بسماكة متساوية عبر ركيزة كبيرة، غالبًا ما يكون نظام الدوران الكوكبي ضروريًا لتغيير اتجاه الركيزة باستمرار بالنسبة للمصدر.

متى تختار التبخير بالشعاع الإلكتروني

يجب أن يكون اختيارك لطريقة الترسيب مدفوعًا بالمتطلبات المحددة لتطبيقك ومادتك.

• إذا كان تركيزك الأساسي هو الطلاءات البصرية عالية الأداء: يعتبر الشعاع الإلكتروني هو المعيار الصناعي، حيث يوفر الأغشية الكثيفة والنقية والمطبقة بدقة المطلوبة لطلاءات المرشحات ومضادات الانعكاس.
• إذا كان تركيزك الأساسي هو أشباه الموصلات المتقدمة أو الإلكترونيات الدقيقة: إن القدرة على ترسيب المعادن والأكاسيد المقاومة ذات النقاء العالي بدقة كبيرة تجعل هذه التقنية ضرورية.
• إذا كان تركيزك الأساسي هو الطلاءات المقاومة للتآكل أو الحواجز الحرارية: غالبًا ما يستخدم الشعاع الإلكتروني في صناعات الطيران والأدوات لترسيب أغشية سيراميك متينة.
• إذا كان تركيزك الأساسي هو التلامسات المعدنية البسيطة بميزانية محدودة: قد تكون الطريقة الأقل تعقيدًا مثل التبخير الحراري أو الرش خيارًا أكثر عملية وفعالية من حيث التكلفة.

في نهاية المطاف، يعد اختيار التبخير بالشعاع الإلكتروني قرارًا لإعطاء الأولوية لنقاء الفيلم، وتعدد استخدامات المواد، والتحكم الدقيق على بساطة المعدات وتكلفتها.

جدول ملخص:

الميزة	الوصف
العملية	الترسيب بالبخار المادي (PVD) باستخدام شعاع إلكتروني مركز في تفريغ عالٍ.
الميزة الرئيسية	ترسيب أغشية نقية بشكل استثنائي من مواد ذات نقاط انصهار عالية جدًا.
مثالي لـ	الطلاءات البصرية عالية الأداء، وأشباه الموصلات المتقدمة، والطلاءات المقاومة للتآكل.
التحدي الأساسي	تعقيد المعدات وتكلفتها أعلى مقارنة بالطرق الأبسط مثل التبخير الحراري.

هل أنت مستعد لتحقيق نقاء ودقة لا مثيل لهما في ترسيب الأغشية الرقيقة؟

في KINTEK، نحن متخصصون في توفير معدات المختبرات المتقدمة، بما في ذلك أنظمة التبخير بالشعاع الإلكتروني المتطورة، لتلبية الاحتياجات الصعبة لمختبرات أشباه الموصلات والطلاءات البصرية وعلوم المواد. تم تصميم حلولنا لتقديم ترسيب المواد عالية النقاء وعالية نقطة الانصهار التي تتطلبها أبحاثك وإنتاجك.

تواصل مع خبرائنا اليوم عبر نموذج الاتصال الخاص بنا لمناقشة كيف يمكن لتقنية التبخير بالشعاع الإلكتروني لدينا تعزيز قدراتك ودفع ابتكاراتك إلى الأمام.

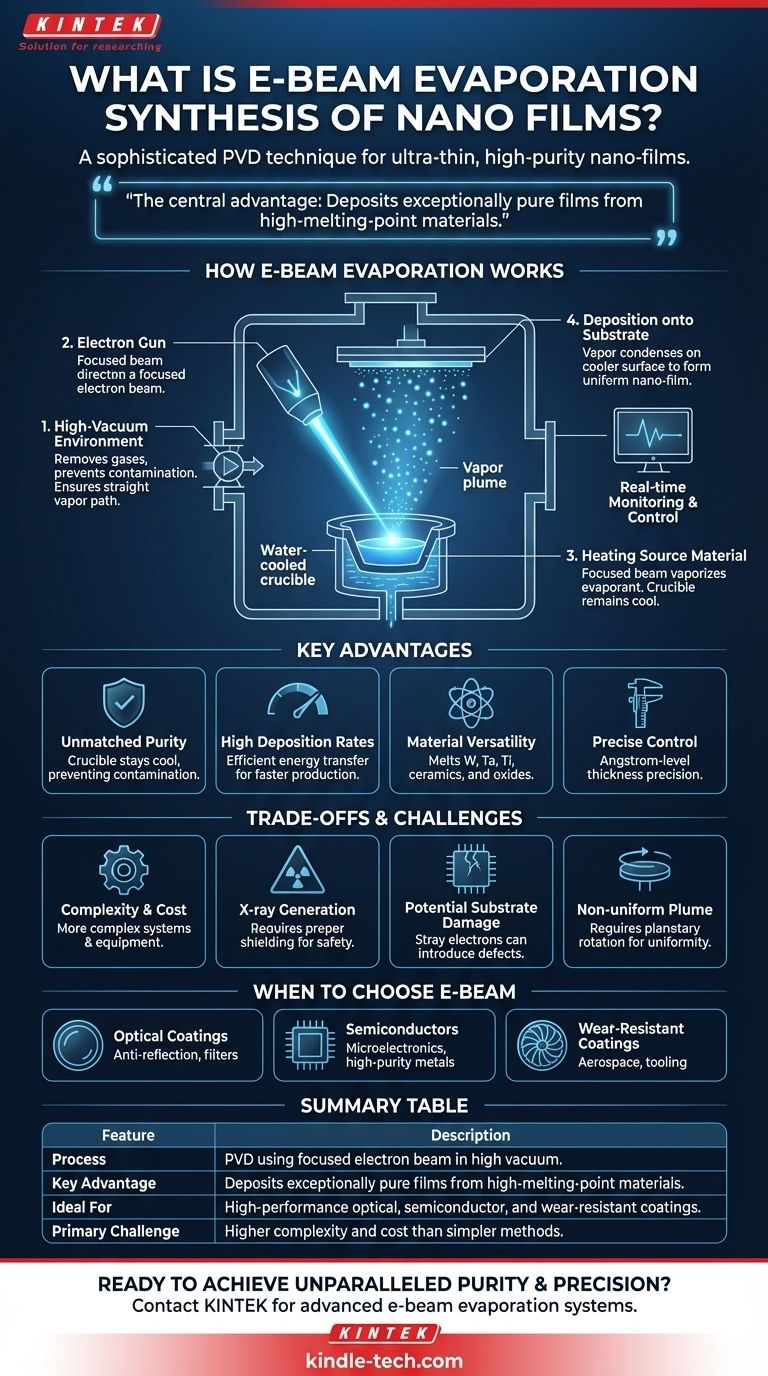

دليل مرئي
