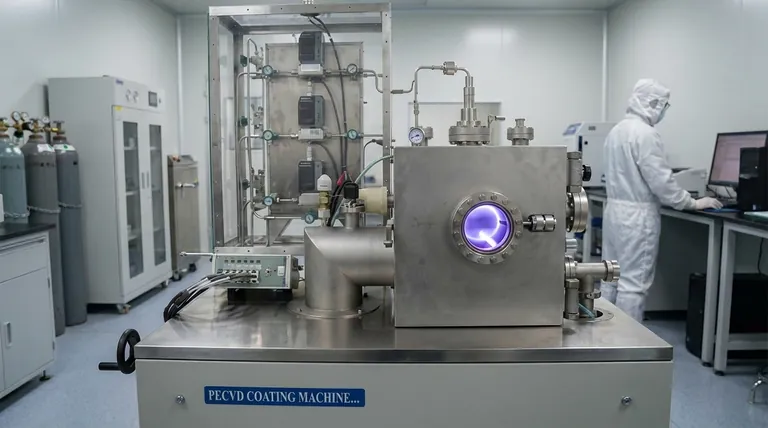

إن تقنية الترسيب بالبلازما عالية الكثافة CVD (HDPCVD) هي تقنية ترسيب بالبخار الكيميائي متطورة تستخدم في المقام الأول في صناعة أشباه الموصلات. وهي فعالة بشكل خاص في ترسيب الأغشية العازلة عالية الجودة. وتعد هذه العملية ضرورية لملء الفجوات المجهرية في أجهزة أشباه الموصلات، مثل تلك المطلوبة في العزل الخندقي الضحل (STI) والطبقات البينية العازلة للتقنيات المتقدمة مثل 180 نانومتر و130 نانومتر و90 نانومتر. ومن المتوقع أيضًا أن تكون العملية قابلة للتطبيق على تقنيات أصغر مثل 65 نانومتر و45 نانومتر.
5 خطوات رئيسية يجب فهمها
1. تحضير ركيزة أشباه الموصلات
يتم تحضير الركيزة ثم توضع في غرفة المعالجة.
2. توليد بلازما عالية الكثافة
يتم إدخال الأكسجين وغاز مصدر السيليكون في الغرفة لتوليد بلازما عالية الكثافة وترسيب طبقة أكسيد السيليكون على الركيزة. ويتم تحقيق ذلك عن طريق حقن الأكسجين وغاز الحفر الخالي من الزينون.
3. حقن الغازات الثانوية والثالثية
بعد توليد البلازما الأولي، يتم حقن الغازات الثانوية (بما في ذلك الهيليوم) والغازات الثالثة (بما في ذلك الأكسجين والهيدروجين وغاز مصدر السيليكون) بالتتابع لتعزيز كثافة البلازما وجودة الترسيب.
4. التسخين وتطبيق طاقة التحيز
يتم تسخين الركيزة إلى درجة حرارة تتراوح بين 550 و700 درجة مئوية. ويتم تطبيق طاقة تحيز خارجية، تتراوح عادةً من 800 إلى 4000 واط، للتحكم في طاقة الأيونات وضمان كفاءة الترسيب.
5. مزايا تقنية HDPCVD
يستخدم تقنية HDPCVD مصدر بلازما مقترن بالحث (ICP)، والذي يسمح بكثافة بلازما أعلى وجودة أفضل للفيلم في درجات حرارة أقل مقارنةً بالبلازما التقليدية المعززة بالبلازما CVD (PECVD). تعمل هذه الميزة على تحسين القدرة على ملء الخنادق أو الثقوب بشكل كبير، وهو أمر بالغ الأهمية لعمليات التصنيع الدقيق. يمكن أيضًا تحويل نظام HDPCVD إلى نظام الحفر الأيوني التفاعلي بالبلازما المقترن بالحث بالبلازما (ICP-RIE) للحفر بالبلازما، مما يوفر المرونة والفعالية من حيث التكلفة في مساحة محدودة للنظام.
