ما هو الترسيب بالرش بتردد الراديو (RF sputtering)؟ دليل لترسيب الأغشية الرقيقة العازلة

الترسيب بالرش بتردد الراديو (RF) هو تقنية ترسيب فيزيائي للبخار (PVD) تُستخدم لترسيب أغشية رقيقة من المواد العازلة أو العازلة للكهرباء. على عكس الترسيب بالرش بالتيار المستمر (DC) القياسي، الذي يعمل فقط مع الأهداف الموصلة، يطبق الترسيب بالرش بتردد الراديو جهدًا متناوبًا. يمنع هذا المجال المتناوب تراكم الشحنة الموجبة على سطح الهدف العازل، وهي ظاهرة من شأنها أن تطرد الأيونات القصفية وتوقف عملية الترسيب تمامًا.

التمييز الأساسي الذي يجب فهمه هو أنه بينما يستخدم الترسيب بالرش بالتيار المستمر للمواد الموصلة، فإن الترسيب بالرش بتردد الراديو هو التطور الضروري لترسيب المواد غير الموصلة والعازلة. ويحقق ذلك باستخدام مجال تردد راديوي متناوب لتحييد تراكم الشحنة باستمرار على سطح الهدف.

عملية الترسيب بالرش الأساسية

لفهم سبب أهمية مكون "التردد الراديوي"، يجب علينا أولاً فهم أساسيات الترسيب بالرش. إنها عملية تعتمد على الفراغ وتستخدم لإنشاء طبقات رقيقة للغاية على ركيزة.

حجرة التفريغ

تحدث جميع عمليات الترسيب بالرش داخل حجرة تفريغ عالية. تزيل هذه البيئة الهواء والجزيئات الأخرى التي قد تلوث الفيلم الرقيق أو تتداخل مع العملية.

توليد البلازما

يتم إدخال كمية صغيرة من غاز خامل، عادةً الأرغون، إلى الحجرة. يتم تطبيق مجال كهربائي، والذي يجرد ذرات الأرغون من الإلكترونات، مما يخلق غازًا متأينًا متوهجًا يُعرف باسم البلازما. تتكون هذه البلازما من أيونات أرغون موجبة وإلكترونات حرة.

قصف الهدف

يتم إعطاء لوح المادة المراد ترسيبها، والمعروف باسم الهدف، شحنة كهربائية سالبة. يتسبب هذا في تسارع أيونات الأرغون الموجبة من البلازما بعنف نحو الهدف، وتقصف سطحه.

قذف الذرات والترسيب

إن الطاقة الحركية الهائلة لهذه التصادمات الأيونية كافية لانتزاع الذرات من مادة الهدف. تسافر هذه الذرات المقذوفة عبر حجرة التفريغ وتتكثف على ركيزة (مثل رقاقة سيليكون أو قطعة زجاج)، مما يؤدي إلى بناء فيلم رقيق تدريجيًا.

لماذا "التردد الراديوي" هو المكون الحاسم

تعمل عملية الترسيب بالرش الأساسية الموضحة أعلاه بشكل مثالي للأهداف الموصلة، مثل المعادن. ومع ذلك، فإنها تفشل تمامًا عندما يكون الهدف عازلًا كهربائيًا.

المشكلة مع الأهداف العازلة

إذا استخدمت مصدر طاقة تيار مستمر قياسيًا على هدف عازل (مثل السيراميك)، يتراكم على السطح على الفور طبقة من الشحنة الموجبة من أيونات الأرغون القصفية. نظرًا لأن الهدف لا يمكنه توصيل هذه الشحنة بعيدًا، فإن هذه الطبقة الموجبة تبدأ بسرعة في صد أي أيونات موجبة واردة جديدة، مما يوقف عملية الترسيب بالرش بفعالية قبل أن تبدأ حتى.

حل التردد الراديوي: مجال متناوب

يحل الترسيب بالرش بتردد الراديو هذه المشكلة عن طريق استبدال مصدر طاقة التيار المستمر بمصدر تيار متردد عالي التردد، يعمل عادةً عند 13.56 ميجاهرتز. ينشئ هذا مجالًا كهربائيًا متناوبًا بدورتين متميزتين.

• الدورة السالبة: يصبح الهدف سالب الشحنة، مما يجذب أيونات الأرغون الموجبة للقصف والترسيب، تمامًا كما في عملية التيار المستمر.
• الدورة الموجبة: يصبح الهدف موجب الشحنة لفترة وجيزة. وهذا يجذب الإلكترونات الحرة من البلازما، والتي تغمر السطح وتحييد شحنة أيون الموجبة المتراكمة أثناء الدورة السالبة.

هذا التبديل السريع، الذي يحدث ملايين المرات في الثانية، يخدع الهدف العازل بفعالية ليتصرف كموصل، مما يسمح بترسيب مستمر ومستقر.

فهم المزايا والمقايضات

يوفر الترسيب بالرش مزايا فريدة، ويقدم اختيار استخدام مصدر تردد راديوي اعتبارات محددة.

تنوع المواد

هذه هي الميزة الأساسية للترسيب بالرش بتردد الراديو. إنه يجعل من الممكن ترسيب أغشية عالية الجودة من أي مادة تقريبًا، بما في ذلك المعادن والسبائك، والأهم من ذلك، مجموعة واسعة من المواد العازلة والسيراميك والبوليمرات.

جودة الفيلم الفائقة

تمتلك الذرات المترسبة بالرش طاقة حركية أعلى بكثير من تلك الموجودة في طرق التبخير الحراري. تؤدي هذه الطاقة إلى أغشية أكثر كثافة مع التصاق أقوى بكثير بالركيزة. يمكن للترسيب بالرش أيضًا ترسيب المواد ذات نقاط الانصهار العالية جدًا التي يصعب تبخيرها بسهولة.

تعقيد النظام والتكلفة

المقايضة الرئيسية هي التعقيد. تعد إمدادات طاقة التردد الراديوي وشبكات مطابقة المعاوقة والتدريع أكثر تعقيدًا وتكلفة من نظيراتها ذات التيار المستمر. يمكن أن تكون معدلات الترسيب للترسيب بالرش بتردد الراديو أقل أيضًا من الترسيب بالرش بالتيار المستمر للمعادن.

كيفية تطبيق هذا على هدفك

يتم تحديد اختيارك لطريقة الترسيب بالكامل من خلال المادة التي تحتاج إلى ترسيبها.

• إذا كان تركيزك الأساسي هو ترسيب المواد الموصلة (المعادن، الأكاسيد الموصلة): غالبًا ما يكون الترسيب بالرش بالتيار المستمر القياسي هو الخيار الأكثر كفاءة وأسرع وأكثر فعالية من حيث التكلفة.
• إذا كان تركيزك الأساسي هو ترسيب المواد العازلة (السيراميك مثل Al₂O₃، SiO₂، أو البوليمرات): فإن الترسيب بالرش بتردد الراديو هو التقنية الأساسية والضرورية لإنشاء فيلمك الرقيق بنجاح.
• إذا كان تركيزك الأساسي هو تحقيق أعلى التصاق وكثافة للفيلم: فإن الترسيب بالرش بشكل عام (كل من التيار المستمر والتردد الراديوي) هو خيار متفوق مقارنة بالطرق الأخرى مثل التبخير الحراري.

في نهاية المطاف، يعد الترسيب بالرش بتردد الراديو هو المفتاح الذي يفتح ترسيب فئة المواد غير الموصلة بأكملها، مما يجعله حجر الزاوية في تكنولوجيا الأغشية الرقيقة الحديثة.

جدول الملخص:

الجانب الرئيسي	تفاصيل الترسيب بالرش بتردد الراديو
الاستخدام الأساسي	ترسيب أغشية رقيقة من مواد عازلة/عازلة للكهرباء (مثل السيراميك والبوليمرات)
المبدأ الأساسي	يستخدم مجالًا متناوبًا عالي التردد (13.56 ميجاهرتز) لتحييد تراكم الشحنة على الأهداف غير الموصلة
الميزة الرئيسية	يمكّن ترسيب المواد المستحيلة باستخدام الترسيب بالرش بالتيار المستمر القياسي
التطبيقات النموذجية	أجهزة أشباه الموصلات، والطلاءات البصرية، والإلكترونيات الدقيقة، والسيراميك المتقدم

هل تحتاج إلى ترسيب أغشية رقيقة عازلة عالية الجودة؟ تتخصص KINTEK في معدات المختبرات والمواد الاستهلاكية، حيث توفر حلول ترسيب بالرش بتردد الراديو موثوقة لتحديات علوم المواد الأكثر تطلبًا في مختبرك. تضمن خبرتنا التصاقًا فائقًا للفيلم وتنوعًا في المواد. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم أهداف البحث والتطوير الخاصة بك!

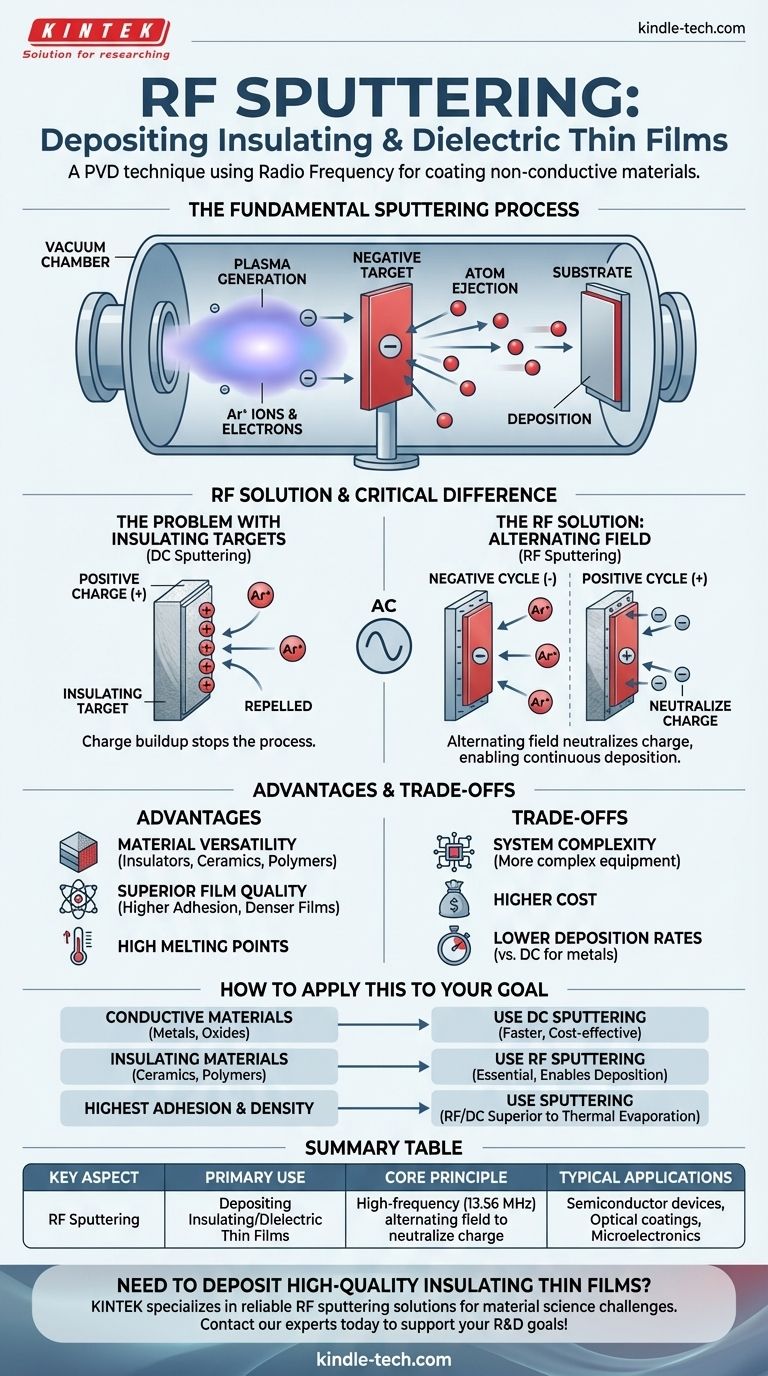

دليل مرئي
