ما هي التغطية التدريجية لترسيب البخار الفيزيائي؟الرؤى الرئيسية للأفلام الرقيقة المنتظمة

تشير تغطية الخطوة في الترسيب الفيزيائي للبخار (PVD) إلى قدرة طبقة رقيقة مترسبة على تغطية جميع أسطح الركيزة بشكل موحد، بما في ذلك أي خطوات أو خنادق أو ميزات ثلاثية الأبعاد أخرى. يعد هذا عاملاً حاسماً في تصنيع أشباه الموصلات والتطبيقات الأخرى التي تتطلب سماكة دقيقة وموحدة للفيلم عبر الأشكال الهندسية المعقدة. يمكن أن تؤدي التغطية الضعيفة للخطوات إلى تغطية غير كاملة في المناطق المجوفة، مما قد يؤثر على أداء وموثوقية المنتج النهائي. يتضمن فهم تغطية الخطوة فحص عملية الترسيب، وخصائص المواد، وهندسة الركيزة.

وأوضح النقاط الرئيسية:

ما هي التغطية التدريجية لترسيب البخار الفيزيائي؟الرؤى الرئيسية للأفلام الرقيقة المنتظمة

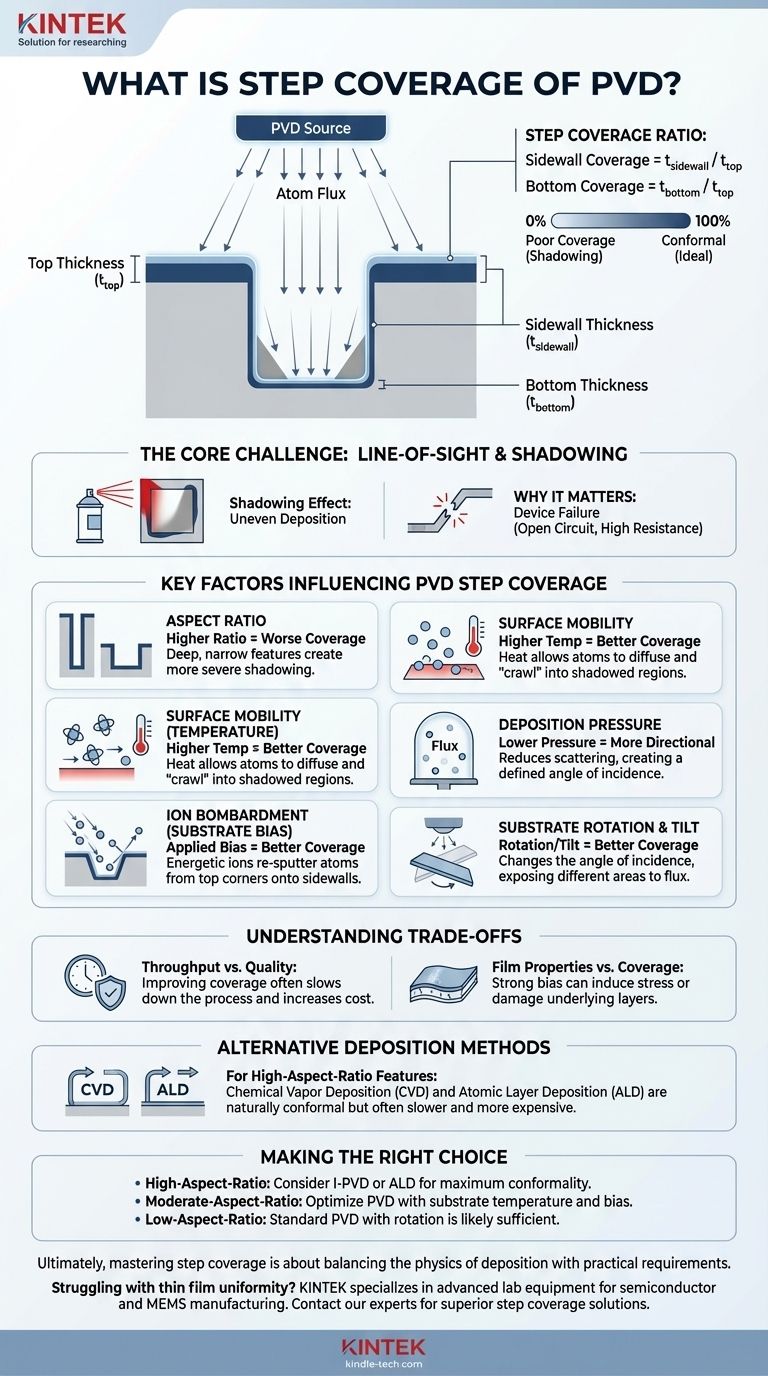

  1. تعريف تغطية الخطوة:

    • تعد تغطية الخطوة مقياسًا لمدى توافق الفيلم الرقيق المترسب عبر PVD مع تضاريس الركيزة. يتم التعبير عنها عادة كنسبة سمك الفيلم في الجزء السفلي من الخندق أو درجة إلى سمك الفيلم على السطح العلوي.
    • تضمن التغطية الجيدة للخطوات أن يكون الفيلم سميكًا بشكل موحد عبر جميع الميزات، وهو أمر ضروري لوظائف الأجهزة مثل الدوائر المتكاملة.
  2. العوامل المؤثرة على تغطية الخطوة:

    • زاوية الترسيب: تلعب الزاوية التي يتم عندها ترسيب المادة على الركيزة دورًا مهمًا. قد لا تصل المواد المترسبة بزوايا مائلة إلى قاع الخنادق العميقة، مما يؤدي إلى تغطية سيئة للخطوات.
    • خصائص المواد: تؤثر خصائص المادة التي يتم ترسيبها، مثل معامل الالتصاق وحركة السطح، على مدى التصاقها وانتشارها عبر الركيزة.
    • هندسة الركيزة: يؤثر شكل وحجم الميزات الموجودة على الركيزة، مثل نسبة العرض إلى الارتفاع للخنادق، بشكل مباشر على تغطية الخطوة. تعتبر ميزات نسبة العرض إلى الارتفاع العالية أكثر صعوبة في التغطية بشكل موحد.
  3. تقنيات PVD وتغطية الخطوات:

    • الاخرق: في عملية الرش، يتم إخراج الذرات من المادة المستهدفة وترسبها على الركيزة. يمكن أن تتأثر تغطية الخطوة في الاخرق بطاقة الذرات المتناثرة والضغط في غرفة الترسيب.
    • تبخر: في حالة التبخر، يتم تسخين المادة حتى تتبخر ثم تتكثف على الركيزة. غالبًا ما تؤدي هذه الطريقة إلى تغطية خطوات أقل مقارنةً بالرش، خاصة بالنسبة لميزات نسبة العرض إلى الارتفاع العالية.
  4. تحسين تغطية الخطوة:

    • تدوير الركيزة: يمكن أن يساعد تدوير الركيزة أثناء الترسيب في تحقيق تغطية أكثر اتساقًا من خلال تعريض جميع جوانب الميزات لتدفق البخار.
    • استخدام الاخرق المتوازي: يمكن استخدام الموازاء لتوجيه تدفق الذرات المتناثرة بشكل أكثر دقة، مما يحسن التغطية في الخنادق العميقة.
    • ضبط معلمات العملية: تحسين المعلمات مثل معدل الترسيب والضغط ودرجة الحرارة يمكن أن يعزز تغطية الخطوة.
  5. التطبيقات والأهمية:

    • تعد تغطية الخطوة أمرًا بالغ الأهمية في تصنيع الأجهزة الإلكترونية الدقيقة، حيث تكون الأغشية الرقيقة الموحدة ضرورية لحسن سير عمل الترانزستورات والوصلات البينية والمكونات الأخرى.
    • كما أنه مهم أيضًا في التطبيقات الأخرى، مثل الطلاءات البصرية والطبقات الواقية، حيث يلزم سماكة الفيلم المتسقة للأداء والمتانة.

يعد فهم ومراقبة تغطية الخطوات في عمليات PVD أمرًا ضروريًا لإنتاج أغشية رقيقة عالية الجودة في تطبيقات التصنيع المتقدمة. من خلال النظر في العوامل التي تؤثر على تغطية الخطوة واستخدام تقنيات لتحسينها، يمكن للمصنعين تحقيق توحيد الفيلم والأداء المطلوب.

جدول ملخص:

وجه تفاصيل
تعريف نسبة سمك الفيلم في أسفل الخندق إلى السطح العلوي.
العوامل الرئيسية زاوية الترسيب، خواص المواد، وهندسة الركيزة.
تقنيات PVD الاخرق (الأفضل لنسب العرض إلى الارتفاع العالية) مقابل التبخر (التغطية الضعيفة).
طرق التحسين تدوير الركيزة، الاخرق الموازي، وتحسين معلمات العملية.
التطبيقات الإلكترونيات الدقيقة والطلاءات البصرية والطبقات الواقية.

هل تحتاج إلى مساعدة لتحقيق تغطية مثالية للخطوات في عملية PVD الخاصة بك؟ اتصل بخبرائنا اليوم !
