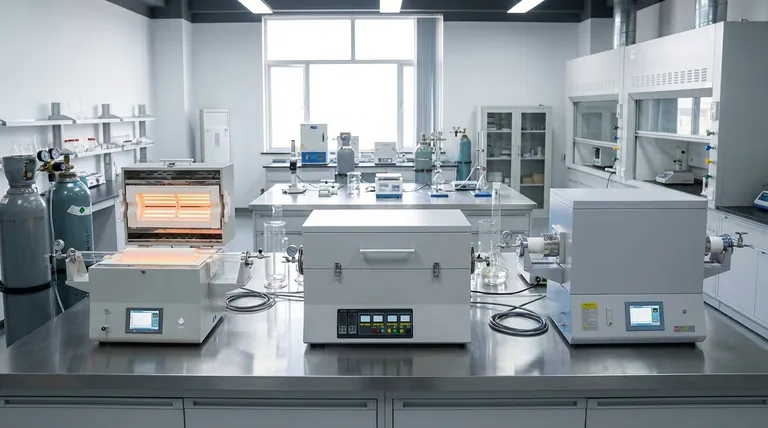

ما هو الفرق بين فرن الأنبوب وفرن الصندوق؟ اختر عملية المعالجة الحرارية المناسبة

في جوهره، يكمن الاختلاف بين فرن الأنبوب وفرن الصندوق في تصميمهما الأساسي ونوع عملية التسخين التي يتيحانها. يقوم فرن الأنبوب بتسخين المواد أثناء مرورها عبر أنبوب أسطواني ضيق، مما يجعله مثاليًا للعمليات المستمرة والمتصلة بالخط. بينما يقوم فرن الصندوق (المعروف أيضًا باسم فرن الحجرة أو الفرن المخفي) بتسخين المواد الموضوعة داخل حجرة ثابتة ومغلقة، مما يجعله المعيار لمعالجة الدُفعات.

القرار لا يتعلق بالشكل فحسب، بل بسير العمل. اختيار فرن الأنبوب يعني الالتزام بعملية مستمرة ومتدفقة، في حين أن فرن الصندوق مصمم للطبيعة المنفصلة لعمل الدُفعات، حيث يتم التحميل والتسخين في مكانه.

الفرق الأساسي: طريقة المعالجة

أهم تمييز يكمن في كيفية التعامل مع المادة أثناء دورة التسخين. هذا العامل الوحيد يؤثر على كل جانب آخر من جوانب تصميم الفرن وتطبيقه.

أفران الأنابيب: المعالجة المستمرة

يتم بناء فرن الأنبوب حول أنبوب مركزي، غالبًا ما يكون من السيراميك أو المعدن. يتم وضع عناصر التسخين حول السطح الخارجي لهذا الأنبوب.

يتم تغذية المواد، مثل الأسلاك أو الألياف أو المساحيق، عبر أحد طرفي الأنبوب، ويتم تسخينها أثناء سفرها عبر المنطقة الساخنة، وتخرج من الطرف الآخر. هذا يجعله مناسبًا بطبيعته لـ التصنيع المستمر أو المتصل بالخط والتحليل.

أفران الصندوق: معالجة الدُفعات

يعمل فرن الصندوق مثل فرن عالي الحرارة. الحجرة بأكملها هي منطقة التسخين، مع عناصر مرتبة عادة حول الجدران الداخلية.

توضع العينات داخل الحجرة على رفوف أو صواني، ويتم إغلاق الباب، ويتم تسخين الدُفعة بأكملها معًا في بيئة ثابتة. بمجرد اكتمال العملية، يتم تبريد الحجرة وإزالة الدُفعة.

مقارنة السمات الرئيسية للتصميم والأداء

يساعد فهم الاختلاف الأساسي في المعالجة في توضيح المفاضلات في تصميمها المادي، والتحكم في الغلاف الجوي، والتنوع الشامل.

الشكل المادي والبصمة (المساحة التي يشغلها)

تتميز أفران الأنابيب بأنها طويلة وأسطوانية، مما ينتج عنه بصمة أكثر إحكامًا وضيقًا. إنها مصممة للطول، وليس للحجم.

أفران الصندوق مستطيلة وتتطلب مساحة أرضية أكبر لاستيعاب حجرتها الداخلية الكبيرة وبابها المعزول. يمنح تصميمها الأولوية لـ الحجم الداخلي وسهولة الوصول.

التحكم في الغلاف الجوي والاستقرار

في فرن الأنبوب، يمكن تدفق غلاف جوي محدد (مثل النيتروجين أو الأرجون) عبر الأنبوب مع العينة. هذا ممتاز للعمليات التي تتطلب بيئة غاز ديناميكية ومتدفقة.

يتفوق فرن الصندوق، بصفته حجرة مغلقة، في إنشاء غلاف جوي ثابت ومستقر للغاية. بمجرد تطهيره وإغلاقه، تظل البيئة الداخلية متسقة طوال دورة التسخين، وهو أمر بالغ الأهمية للعديد من المعالجات الحساسة.

توحيد التسخين

توفر أفران الصندوق بشكل عام توحيدًا أفضل لدرجة الحرارة الثابتة عبر حجم كبير، حيث لا تتحرك العينة وتكون محاطة بعناصر التسخين.

في فرن الأنبوب، يتم قياس التوحيد على طول المنطقة المركزية "الساخنة". سيكون هناك تدرج في درجة الحرارة مع دخول المادة إلى الفرن وخروجها منه.

تنوع العينات

أفران الأنابيب متخصصة للغاية. إنها الأفضل لـ المواد الطويلة والرفيعة أو المساحيق التي يمكن تمريرها بسهولة عبر أنبوب، مثل الأعمدة أو الشرائط أو المواد للتكليس.

أفران الصندوق هي "أحصنة العمل" متعددة الاستخدامات في المختبر. يمكن لحجرتها المفتوحة استيعاب مجموعة واسعة من أحجام وأشكال العينات، من البوتقات الصغيرة إلى المكونات الكبيرة والضخمة.

فهم المفاضلات

يتضمن الاختيار بين هذين التصميمين الموازنة بين التكلفة والكفاءة والمرونة لتطبيقك المحدد.

المرونة مقابل التخصص

المفاضلة الأساسية هي التنوع. يمكن لـ فرن الصندوق التعامل مع عدد لا يحصى من المهام المختلفة، مما يجعله أساسيًا في البحث والتطوير أو ورش العمل ذات الاحتياجات المتنوعة.

فرن الأنبوب هو أداة المتخصص، ومُحسَّن لنوع واحد من العمليات المستمرة. إنه يؤدي تلك المهمة بكفاءة استثنائية ولكنه يفتقر إلى مرونة فرن الصندوق.

الكفاءة التشغيلية

لإنتاج حجم كبير من منتج واحد، يكون فرن الأنبوب المستمر أكثر كفاءة. إنه يلغي الحاجة إلى الرفوف أو السلال ويقلل من هدر الطاقة من دورات التسخين والتبريد المتكررة النموذجية لعمل الدُفعات.

تتطلب معالجة الدُفعات في فرن الصندوق مزيدًا من العمل اليدوي للتحميل والتفريغ. إنها أقل كفاءة في استخدام الطاقة للإنتاج المستمر ولكنها مثالية للوظائف لمرة واحدة أو لتطوير العمليات.

التكلفة والتعقيد

بشكل عام، أفران الصندوق هي أنظمة أقل تعقيدًا، مما يجعل صيانتها أسهل وغالبًا ما تكون أقل تكلفة لحجم معين.

أنظمة أفران الأنابيب المستمرة يمكن أن تكون أكثر تعقيدًا، خاصة عند دمجها في خط إنتاج مؤتمت. قد يؤدي ذلك إلى ارتفاع تكاليف الاستثمار الأولي والصيانة.

اتخاذ الخيار الصحيح لهدفك

لاختيار الفرن الصحيح، ركز على طبيعة عمليتك ومادتك، وليس فقط على درجة الحرارة التي تحتاج إلى تحقيقها.

• إذا كان تركيزك الأساسي هو الإنتاج المستمر عالي الحجم للمواد الموحدة (الأسلاك، الألياف، المساحيق): تم تصميم فرن الأنبوب خصيصًا لعمليتك المتصلة بالخط.
• إذا كان تركيزك الأساسي هو المعالجة الحرارية متعددة الأغراض والمتنوعة لمختلف أحجام وأشكال العينات: يوفر فرن الصندوق المرونة الأساسية التي تحتاجها.
• إذا كان تركيزك الأساسي هو عملية تتطلب غلافًا جويًا ثابتًا ومستقرًا وموحدًا للغاية: يوفر فرن الصندوق المغلق تحكمًا بيئيًا فائقًا.
• إذا كان تركيزك الأساسي هو البحث الذي يتضمن عينات طويلة ورفيعة أو محاكاة عملية متصلة بالخط على نطاق صغير: فرن الأنبوب المخبري هو الخيار الأمثل.

في النهاية، يتم تحديد اختيارك من خلال ما إذا كانت مادتك بحاجة إلى القيام برحلة مستمرة عبر الحرارة أو البقاء في وجهة محددة ومتحكم بها.

جدول الملخص:

الميزة	فرن الأنبوب	فرن الصندوق
طريقة المعالجة	مستمرة، متصلة بالخط	دُفعة، ثابتة
مثالي لـ	الأسلاك، الألياف، المساحيق	أشكال وأحجام متنوعة
التحكم في الغلاف الجوي	بيئة غاز متدفقة	غلاف جوي ثابت ومستقر
المرونة	متخصص لعملية واحدة	متعدد الاستخدامات، متعدد الأغراض
الكفاءة التشغيلية	إنتاج حجم كبير	مثالي للبحث والتطوير والوظائف المتنوعة
