ما الفرق بين الترسيب بالرش المغناطيسي DC و RF؟ اختر الطريقة الصحيحة لمادتك

في جوهره، يكمن الفرق بين الترسيب بالرش المغناطيسي DC و RF في نوع مصدر الطاقة المستخدم، والذي بدوره يحدد نوع المادة التي يمكنك ترسيبها. يستخدم الترسيب بالرش DC (التيار المباشر) جهدًا ثابتًا ويقتصر على مواد الأهداف الموصلة كهربائيًا. يستخدم الترسيب بالرش RF (التردد اللاسلكي) مصدر طاقة متناوبًا، مما يجعله متعدد الاستخدامات بما يكفي لترسيب المواد الموصلة وشبه الموصلة، والأهم من ذلك، المواد غير الموصلة (العازلة).

بينما كلاهما طريقتان قويتان لإنشاء أغشية رقيقة عالية الجودة، فإن الاختيار يحدده مادة الهدف الخاصة بك. الترسيب بالرش DC هو طريقة سريعة وفعالة من حيث التكلفة للمواد الموصلة مثل المعادن، بينما يسمح التيار المتناوب في الترسيب بالرش RF بترسيب أي مادة، بما في ذلك المواد العازلة والسيراميك الهامة.

كيف يعمل الترسيب بالرش: الآلية الأساسية

عملية قائمة على البلازما

الترسيب بالرش المغناطيسي هو تقنية ترسيب فيزيائي للبخار (PVD) تتم في غرفة تفريغ منخفضة الضغط.

يتم إدخال غاز خامل، عادة الأرجون، إلى الغرفة وتأيينه لإنشاء بلازما – غاز شديد الحرارة من الأيونات والإلكترونات.

القصف والترسيب

يتم تطبيق جهد كهربائي عالٍ على مادة المصدر، المعروفة باسم "الهدف". يتسبب هذا في تسريع الأيونات الموجبة من البلازما وقصف سطح الهدف.

يؤدي هذا القصف إلى إزاحة، أو "رش"، ذرات من الهدف. ثم تنتقل هذه الذرات المقذوفة عبر الغرفة وتترسب على ركيزة (الشيء الذي يتم طلاؤه)، لتشكل غشاءً رقيقًا، كثيفًا، وعالي الالتصاق.

الفرق الجوهري: مصدر الطاقة والهدف

الترسيب بالرش DC: النهج المباشر

يطبق الترسيب بالرش DC جهدًا سالبًا ثابتًا على مادة الهدف. هذا يجذب أيونات الأرجون الموجبة بكفاءة، مما يؤدي إلى معدل رش مرتفع.

تتطلب هذه العملية، مع ذلك، أن تكون مادة الهدف موصلة كهربائيًا. يجب أن يوفر الهدف مسارًا للأرض للشحنة الموجبة التي توفرها الأيونات.

مشكلة "التقوس" مع المواد العازلة

إذا حاولت استخدام الترسيب بالرش DC على مادة غير موصلة (عازلة أو عازلة كهربائيًا)، تنشأ مشكلة. تتراكم الشحنة الموجبة من أيونات الأرجون على سطح الهدف لأنه لا يوجد مسار موصل لتبديدها.

هذه الطبقة من الشحنة الموجبة، المعروفة باسم "تسمم الهدف"، تطرد في النهاية الأيونات الموجبة القادمة، مما يوقف عملية الرش. يمكن أن يؤدي أيضًا إلى تفريغات كهربائية مفاجئة وغير منضبطة تسمى التقوس، والتي يمكن أن تلحق الضرر بالهدف ومصدر الطاقة.

الترسيب بالرش RF: الحل المتناوب

يحل الترسيب بالرش RF هذه المشكلة باستخدام مصدر طاقة تيار متناوب عالي التردد (عادة 13.56 ميجاهرتز). يتذبذب الجهد على الهدف بسرعة بين السالب والموجب.

خلال الدورة الموجبة القصيرة، يجذب الهدف الإلكترونات من البلازما. تعمل هذه الإلكترونات على تحييد الشحنة الموجبة التي تراكمت على السطح خلال دورة الرش السلبية الأطول.

النتيجة: تعدد استخدامات المواد المطلق

تمنع آلية التحييد الذاتي هذه تراكم الشحنة. ونتيجة لذلك، يمكن للترسيب بالرش RF ترسيب أي نوع من المواد بنجاح، بما في ذلك المعادن وأشباه الموصلات والمواد العازلة مثل الأكاسيد والنتريدات.

فهم المقايضات

معدل الترسيب والكفاءة

بالنسبة لمادة موصلة معينة، يوفر الترسيب بالرش DC عمومًا معدل ترسيب أعلى من الترسيب بالرش RF. إن قصفه المباشر والمستمر أكثر كفاءة، مما يجعله مفضلاً للطلاء الصناعي للمعادن بكميات كبيرة.

تكلفة النظام وتعقيده

تعد مصادر الطاقة DC أبسط وأكثر قوة وأقل تكلفة بكثير من نظيراتها RF.

تتطلب أنظمة RF شبكة مطابقة للمقاومة معقدة وحساسة لضمان نقل الطاقة بكفاءة من مصدر الطاقة إلى البلازما. وهذا يزيد من التكلفة الإجمالية للنظام وتعقيد التشغيل.

حل وسط: الترسيب بالرش DC النبضي

يوفر خيار ثالث، وهو الترسيب بالرش DC النبضي، حلاً وسطًا. يستخدم مصدر طاقة DC يتم تشغيله وإيقافه في نبضات قصيرة جدًا.

يسمح وقت "الإيقاف" بتبديد الشحنة على الهدف الأقل توصيلًا، مما يقلل من التقوس مع الحفاظ غالبًا على معدل ترسيب أعلى من RF. إنه خيار ممتاز للترسيب بالرش التفاعلي أو للمواد شبه العازلة فقط.

اتخاذ القرار الصحيح لهدفك

في النهاية، تعتمد أفضل طريقة بالكامل على المادة التي تحتاج إلى ترسيبها وأولويات الإنتاج لديك.

• إذا كان تركيزك الأساسي هو الطلاء بالمعادن بسرعة وفعالية من حيث التكلفة: الترسيب بالرش DC هو الخيار الأفضل نظرًا لمعدل الترسيب العالي وتكلفة المعدات الأقل.
• إذا كان تركيزك الأساسي هو ترسيب المواد العازلة (السيراميك، الأكاسيد، إلخ): الترسيب بالرش RF هو الخيار الوحيد القابل للتطبيق، حيث إنه مصمم خصيصًا لمنع تراكم الشحنة الذي يعاني منه أنظمة DC.
• إذا كان تركيزك الأساسي هو البحث والتطوير باستخدام مواد متنوعة: يوفر الترسيب بالرش RF أكبر قدر من المرونة، مما يسمح لك بالتجربة مع أي مادة هدف دون تغيير معداتك الأساسية.
• إذا كان تركيزك الأساسي هو الترسيب بالرش التفاعلي أو ترسيب الأغشية شبه العازلة: فكر في الترسيب بالرش DC النبضي كبديل عالي الأداء يوازن بين سرعة DC وبعض تنوع مواد RF.

يسمح لك فهم هذا التمييز الأساسي باختيار تقنية الرش الأكثر كفاءة وفعالية لمادتك وأهداف الإنتاج المحددة.

جدول الملخص:

الميزة	الترسيب بالرش DC	الترسيب بالرش RF
مصدر الطاقة	تيار مباشر (ثابت)	تردد لاسلكي (متناوب)
مادة الهدف	المواد الموصلة فقط	جميع المواد (موصلة، شبه موصلة، عازلة)
الميزة الرئيسية	معدل ترسيب عالٍ، تكلفة أقل	تنوع المواد، يمنع تراكم الشحنة
الأفضل لـ	طلاء المعادن بسرعة وفعالية من حيث التكلفة	ترسيب السيراميك والأكاسيد والأغشية العازلة

اختر حل الرش المثالي لمختبرك

يعد اختيار تقنية الرش الصحيحة أمرًا بالغ الأهمية لتحقيق أغشية رقيقة عالية الجودة ومتسقة. سواء كان مشروعك يتطلب ترسيبًا عالي السرعة للمعادن باستخدام الترسيب بالرش DC أو المرونة لطلاء المواد العازلة باستخدام الترسيب بالرش RF، فإن KINTEK لديها الخبرة والمعدات لتلبية احتياجات مختبرك.

دع KINTEK تمكّن بحثك وإنتاجك:

• إرشادات الخبراء: سيساعدك متخصصونا في اختيار طريقة الرش المثالية لموادك وتطبيقاتك المحددة.
• معدات موثوقة: نحن نقدم أنظمة رش DC و RF و Pulsed DC قوية مصممة للدقة والمتانة.
• كفاءة معززة: حسّن عملية ترسيب الأغشية الرقيقة لتوفير الوقت وتقليل التكاليف.

هل أنت مستعد لترسيب أغشية رقيقة لا تشوبها شائبة؟ اتصل بخبرائنا اليوم لمناقشة مشروعك واكتشاف كيف يمكن لمعدات مختبر KINTEK أن تدفع نجاحك.

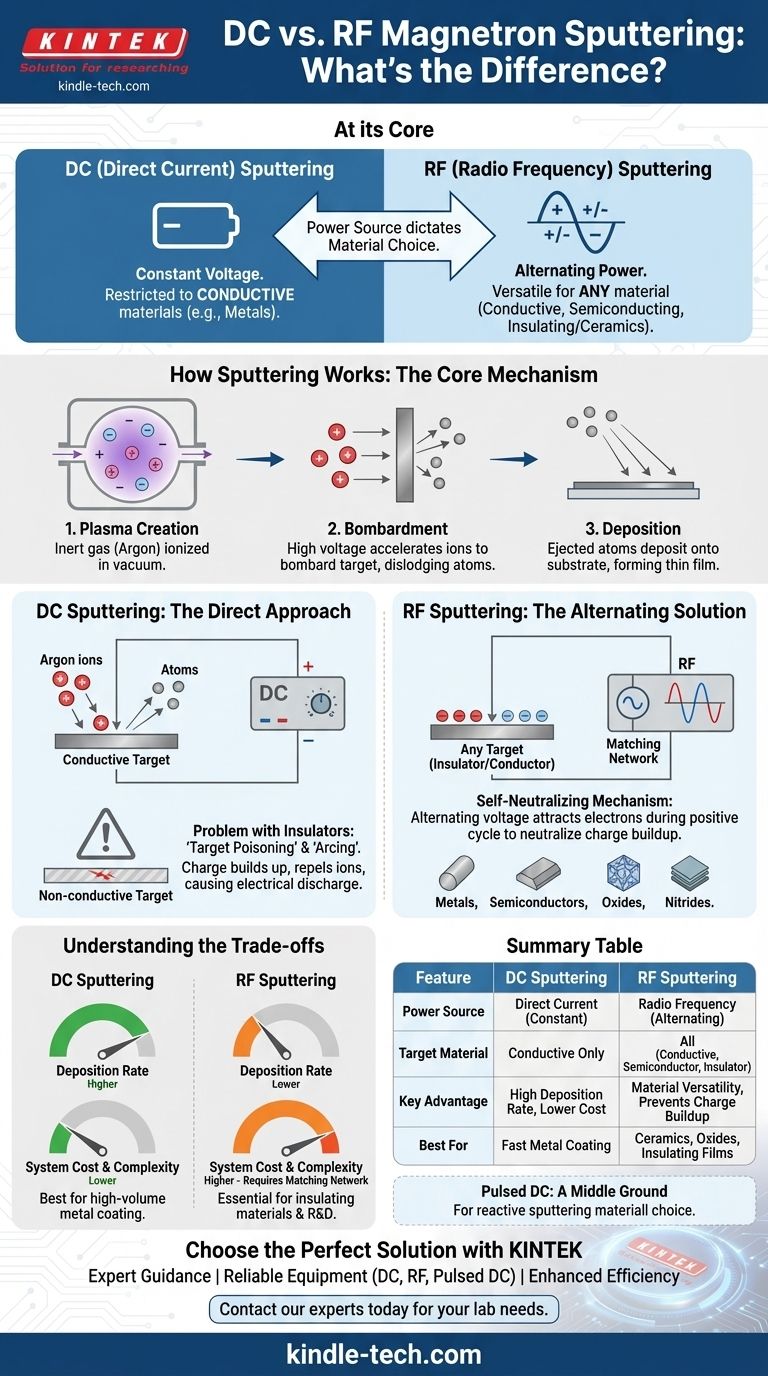

دليل مرئي
