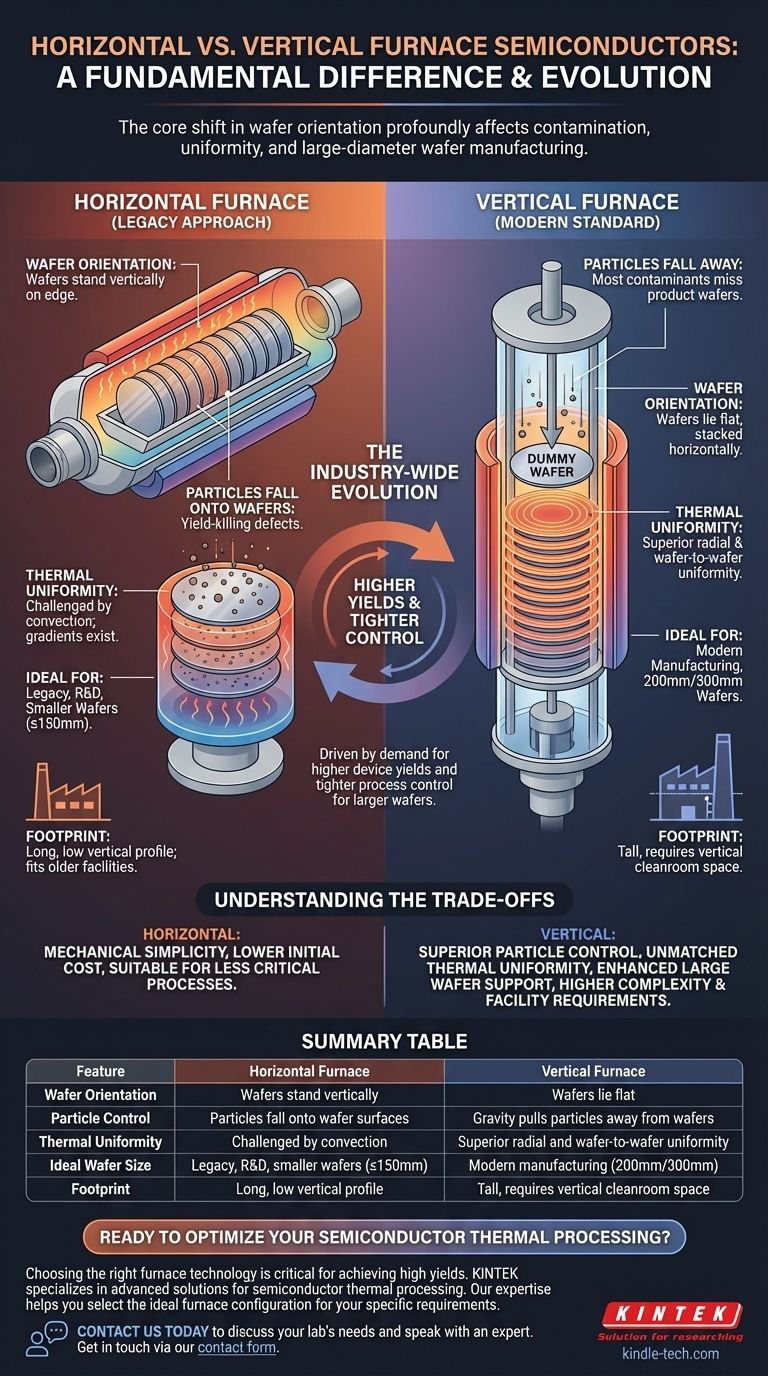

تختلف الأفران العمودية والأفقية لأشباه الموصلات بشكل أساسي في تصميمها وآليات نقل الحرارة والتأثير الناتج على معالجة الرقاقات.وتقلل الأفران العمودية من مخاطر التلوث من خلال السماح للغبار بالاستقرار على الرقاقة العلوية فقط، في حين أن الأفران الأفقية تعرض جميع الرقائق للتلوث المحتمل.وبالإضافة إلى ذلك، توفر الأفران العمودية تجانسًا أفضل في درجة الحرارة عبر الرقائق، وهو أمر بالغ الأهمية لنمو الأكسيد المتسق وعمليات أشباه الموصلات الأخرى.وعلى الرغم من أن الأفران الأفقية فعالة أيضًا، إلا أنها قد تواجه اختلافات طفيفة في درجات الحرارة بسبب آليات نقل الحرارة.هذه الاختلافات تجعل الأفران العمودية أكثر ملاءمة لتصنيع أشباه الموصلات عالية الدقة.
شرح النقاط الرئيسية:
-
مكافحة التلوث:
- الأفران العمودية:في الأفران العمودية، يتم تكديس الرقائق بشكل عمودي، وبالتالي فإن أي غبار أو جسيمات متساقطة لن تؤثر إلا على الرقاقة العلوية في الكومة.يقلل هذا التصميم بشكل كبير من مخاطر التلوث لبقية الرقائق، مما يضمن إنتاجية وجودة أعلى.
- الأفران الأفقية:في الأفران الأفقية، يتم وضع الرقاقات بشكل أفقي، مما يجعل جميع الرقاقات عرضة للتلوث من الجسيمات المتساقطة على حد سواء.يمكن أن يؤدي ذلك إلى ارتفاع معدلات العيوب وانخفاض موثوقية العملية.
-
توحيد درجة الحرارة:
- الأفران العمودية:يحيط عنصر التسخين في الأفران العمودية بالأنبوب، مما يسمح بنقل الحرارة بكفاءة من خلال الإشعاع أو الحمل الحراري.يضمن هذا التصميم توزيعًا أكثر اتساقًا لدرجة الحرارة على طول الرقائق، وهو أمر بالغ الأهمية لعمليات مثل نمو الأكسيد.
- الأفران الأفقية:في حين أن الأفران الأفقية تحتوي أيضًا على عناصر تسخين تحيط بالأنبوب، فإن نقل الحرارة يحدث في المقام الأول من خلال الإشعاع.ويمكن أن يؤدي ذلك إلى اختلافات طفيفة في درجات الحرارة على طول الرقائق، مما قد يؤثر على انتظام العملية.
-
آليات نقل الحرارة:
- الأفران العمودية:يسهل الاتجاه الرأسي توزيع الحرارة بشكل أفضل من خلال كل من الإشعاع والحمل الحراري.وتساعد تيارات الحمل الحراري في الحفاظ على درجة حرارة ثابتة، وهو أمر ضروري للمعالجة المنتظمة.
- الأفران الأفقية:في الأفران الأفقية، يعني عدم وجود تيارات الحمل الحراري أن نقل الحرارة يعتمد بشكل أكبر على الإشعاع.وهذا يمكن أن يؤدي إلى بقع ساخنة أو باردة موضعية، مما قد يؤثر على اتساق عمليات أشباه الموصلات.
-
اتساق العملية:
- الأفران العمودية:إن الجمع بين تقليل التلوث وتوحيد درجة الحرارة بشكل أفضل يجعل الأفران العمودية مثالية لتصنيع أشباه الموصلات عالية الدقة.وهي فعالة بشكل خاص للعمليات التي تتطلب نمو أكسيد ثابت وخطوات حرجة أخرى.
- الأفران الأفقية:على الرغم من أن الأفران الأفقية لا تزال فعالة في العديد من التطبيقات، إلا أنها قد تتطلب تدابير إضافية للتعويض عن التغيرات في درجات الحرارة ومخاطر التلوث، مما يجعلها أقل ملاءمة للعمليات عالية الدقة.
-
ملاءمة التطبيق:
- الأفران العمودية:نظرًا لتحكمها الفائق في التلوث وتوحيد درجة الحرارة، غالبًا ما تكون الأفران العمودية مفضلة لتصنيع أشباه الموصلات المتقدمة، حيث يمكن أن تؤثر حتى العيوب الطفيفة على الأداء بشكل كبير.
- الأفران الأفقية:لا تزال الأفران الأفقية تُستخدم على نطاق واسع، خاصةً في التطبيقات الأقل أهمية أو حيث تكون اعتبارات التكلفة ذات أهمية قصوى.كما أنها أسهل في الاندماج في خطوط الإنتاج الحالية بسبب تصميمها الأكثر تقليدية.
باختصار، يعتمد الاختيار بين أشباه موصلات الأفران الرأسية والأفقية على المتطلبات المحددة لعملية التصنيع.توفر الأفران العمودية مزايا كبيرة من حيث التحكم في التلوث وتوحيد درجة الحرارة، مما يجعلها الخيار المفضل للتطبيقات عالية الدقة.تظل الأفران الأفقية، على الرغم من أنها أكثر عرضة للتلوث والتغيرات في درجات الحرارة، خيارًا قابلاً للتطبيق في العمليات الأقل أهمية أو العمليات الحساسة من حيث التكلفة.
جدول ملخص:
| الجانب | الأفران العمودية | الأفران الأفقية |
|---|---|---|
| التحكم في التلوث | يستقر الغبار على الرقاقة العلوية فقط، مما يقلل من مخاطر التلوث. | جميع الرقاقات معرضة للتلوث، مما يزيد من معدلات العيوب. |
| توحيد درجة الحرارة | انتظام فائق بسبب كفاءة نقل الحرارة عبر الإشعاع والحمل الحراري. | اختلافات طفيفة بسبب الاعتماد على الإشعاع، مما يؤدي إلى احتمال وجود بقع ساخنة/باردة. |
| نقل الحرارة | توزيع أفضل للحرارة من خلال الحمل الحراري والإشعاع. | يعتمد نقل الحرارة بشكل أكبر على الإشعاع، مما يحد من التوحيد. |
| توحيد العملية | مثالية للعمليات عالية الدقة مثل نمو الأكسيد. | يتطلب تدابير إضافية للتطبيقات عالية الدقة. |
| ملاءمة التطبيق | مفضل لتصنيع أشباه الموصلات المتقدمة. | مناسب للعمليات الأقل أهمية أو العمليات الأقل حساسية من حيث التكلفة. |
