ما هي العملية الفيزيائية للترسيب؟ دليل لطلاء الأغشية الرقيقة بالترسيب الفيزيائي للبخار (PVD)

باختصار، الترسيب الفيزيائي هو عملية تستخدم الطاقة الميكانيكية أو الحرارية لنقل مادة من مصدر إلى ركيزة، لتشكيل طبقة رقيقة. ويتم ذلك داخل غرفة مفرغة عن طريق تحويل المادة المصدر الصلبة إلى بخار، والذي ينتقل بعد ذلك ويتكثف على سطح أكثر برودة. على عكس الترسيب الكيميائي، لا توجد تفاعلات كيميائية متضمنة في إنشاء الفيلم النهائي.

المبدأ الأساسي للترسيب الفيزيائي هو تغيير طوري، وليس تغييرًا كيميائيًا. تقوم العملية بتحرير الذرات فيزيائيًا من مصدر صلب، ونقلها عبر الفراغ، وإعادة تجميدها على سطح مستهدف لبناء فيلم ذرة بذرة.

المبدأ الأساسي: من المصدر إلى الركيزة

الترسيب الفيزيائي للبخار (PVD) هو عائلة من العمليات مبنية على مفهوم مباشر: نقل المادة من النقطة أ (المصدر) إلى النقطة ب (الركيزة) دون تغيير هويتها الكيميائية.

المادة المصدر والطاقة

تبدأ العملية بمادة صلبة، تُعرف باسم "المصدر" أو "الهدف"، وهي المادة التي ترغب في ترسيبها كطبقة رقيقة.

ثم يتم تطبيق الطاقة على هذا المصدر لتحرير ذرات أو جزيئات فردية من سطحه. نقل الطاقة هذا هو الآلية "الفيزيائية" في قلب العملية.

أهمية الفراغ

تحدث جميع عمليات PVD داخل غرفة مفرغة. تعتبر بيئة الفراغ العالي هذه ضرورية لأنها تزيل الهواء وجزيئات الغاز الأخرى التي قد تتصادم وتشتت ذرات المصدر المحررة.

يضمن الفراغ أن الذرات يمكن أن تنتقل في خط مستقيم من المصدر مباشرة إلى الركيزة، وهو مفهوم غالبًا ما يسمى الترسيب بخط الرؤية.

التكثف على الركيزة

عندما يصطدم تيار الذرات المتبخرة بالجسم المستهدف، المعروف باسم "الركيزة"، فإنه يواجه سطحًا أكثر برودة بكثير.

يؤدي هذا الاختلاف في درجة الحرارة إلى فقدان الذرات للطاقة بسرعة وتكثفها مرة أخرى إلى حالة صلبة، مما يؤدي تدريجيًا إلى بناء طبقة رقيقة وموحدة على سطح الركيزة.

الأنواع الرئيسية للترسيب الفيزيائي

بينما المبدأ هو نفسه، فإن طريقة تطبيق الطاقة على المصدر تحدد النوع المحدد لعملية PVD. الطريقتان الأكثر شيوعًا هما التبخير الحراري والتناثر.

التبخير الحراري

هذه إحدى أقدم وأبسط تقنيات PVD. يتم تسخين مادة المصدر في غرفة التفريغ حتى تصبح درجة حرارتها عالية بما يكفي لتسبب تبخرها، وتحويلها مباشرة إلى بخار.

ثم ينتقل هذا البخار عبر الغرفة ويتكثف على الركيزة، تمامًا مثل تكثف البخار على مرآة باردة.

التناثر (Sputtering)

يستخدم التناثر قوة كهروميكانيكية بدلاً من الحرارة. في هذه العملية، يتم قصف هدف صلب بأيونات عالية الطاقة (عادةً من غاز خامل مثل الأرجون) تم تسريعها في البلازما.

تعمل هذه الأيونات النشطة مثل آلات السفع الرملي على المستوى الذري، حيث تطرد الذرات فيزيائيًا من المادة المستهدفة. يتم قذف هذه الذرات "المتناثرة" في الغرفة ثم تترسب على الركيزة.

فهم المفاضلات: الترسيب الفيزيائي مقابل الكيميائي

البديل الأكثر شيوعًا لـ PVD هو الترسيب الكيميائي للبخار (CVD). فهم الاختلافات بينهما هو المفتاح لاختيار الأداة المناسبة للوظيفة.

التمييز الأساسي: تغيير الطور مقابل التفاعل الكيميائي

الفرق الأساسي بسيط. PVD ينقل مادة موجودة فيزيائيًا. الفيلم على ركيزتك متطابق كيميائيًا مع مادة المصدر التي جاء منها.

CVD يخلق مادة جديدة كيميائيًا. فهو يدخل غازات بادئة تفاعلية إلى غرفة تتفاعل بعد ذلك على سطح الركيزة لتشكيل طبقة صلبة. الفيلم الناتج هو نتاج هذا التفاعل الكيميائي.

النقاء والبساطة

نظرًا لأن PVD هي عملية نقل فيزيائية، فهي طريقة ممتازة لترسيب مواد عنصرية نقية للغاية وسبائك بسيطة. لا توجد سلائف معقدة أو منتجات ثانوية كيميائية لإدارتها.

التغطية والمطابقة

PVD هي في المقام الأول عملية بخط الرؤية. وهذا يجعلها ممتازة لطلاء الأسطح المستوية ولكن قد يجعل من الصعب طلاء الأشكال ثلاثية الأبعاد المعقدة ذات التجاويف أو الأخاديد بشكل موحد.

على النقيض من ذلك، يمكن لغازات CVD أن تتدفق حول الأجسام وتتفاعل على جميع الأسطح المكشوفة، مما يوفر بشكل عام تغطية مطابقة أفضل على الأشكال الهندسية المعقدة.

اتخاذ القرار الصحيح لهدفك

يتطلب اختيار طريقة الترسيب مواءمة قدرات العملية مع أهدافك الفنية والاقتصادية.

• إذا كان تركيزك الأساسي هو ترسيب مادة عنصرية نقية أو سبيكة بسيطة: غالبًا ما يكون PVD هو الخيار الأكثر مباشرة وفعالية نظرًا لطبيعته الفيزيائية.
• إذا كان تركيزك الأساسي هو إنشاء فيلم مركب معقد (مثل نيتريد السيليكون): من المحتمل أن يكون CVD ضروريًا، لأنه يبني المادة من خلال التفاعلات الكيميائية على السطح.
• إذا كان تركيزك الأساسي هو طلاء جسم ثلاثي الأبعاد معقد بشكل موحد: غالبًا ما تكون قدرة CVD على توفير تغطية مطابقة هي الخيار الأفضل.
• إذا كان تركيزك الأساسي هو فيلم معدني بسيط وفعال من حيث التكلفة: التبخير الحراري، وهو طريقة PVD، هو تقنية ناضجة واقتصادية للغاية.

في النهاية، فهم ما إذا كنت بحاجة إلى نقل مادة فيزيائيًا أو إنشائها كيميائيًا هو المفتاح لإتقان تقنية الترسيب.

جدول الملخص:

الجانب	PVD (الترسيب الفيزيائي للبخار)	CVD (الترسيب الكيميائي للبخار)
العملية الأساسية	النقل الفيزيائي عبر تغيير الطور	التفاعل الكيميائي على السطح
نقاء المادة	ممتاز للعناصر النقية/السبائك البسيطة	يمكن أن يخلق مركبات معقدة
التغطية	خط الرؤية (جيد للأسطح المستوية)	مطابقة (جيد للأشكال ثلاثية الأبعاد المعقدة)
التقنيات الرئيسية	التبخير الحراري، التناثر	LPCVD، PECVD

هل أنت مستعد لتحقيق نتائج ممتازة للأغشية الرقيقة باستخدام تقنية الترسيب المناسبة؟

تتخصص KINTEK في توفير معدات ومستهلكات مختبرية عالية الجودة لجميع احتياجات الترسيب لديك. سواء كنت تستكشف PVD لطلاء المعادن النقية أو تتطلب حلولًا لتطبيقات CVD المعقدة، يمكن لخبرائنا مساعدتك في اختيار النظام المثالي للتحديات المحددة لمختبرك.

اتصل بفريقنا اليوم لمناقشة مشروعك واكتشاف كيف يمكن لحلول KINTEK أن تعزز بحثك وتطويرك.

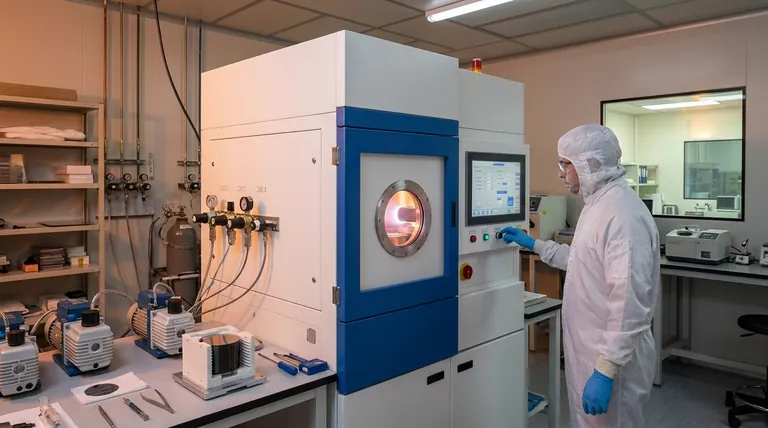

دليل مرئي
