ما هو مبدأ التبخير بالشعاع الإلكتروني؟ دليل لترسيب الأغشية الرقيقة عالية النقاء

باختصار، التبخير بالشعاع الإلكتروني هو تقنية ترسيب البخار الفيزيائي (PVD) التي تستخدم شعاعًا مركّزًا من الإلكترونات عالية الطاقة لتبخير مادة المصدر. ينتقل هذا البخار بعد ذلك عبر حجرة تفريغ عالية وي تكثف على سطح أبرد، أو ركيزة، لتشكيل غشاء رقيق نقي وموحد بشكل استثنائي.

المبدأ الأساسي هو التحويل المستهدف للطاقة. تتحول الطاقة الحركية للإلكترونات المتسارعة إلى طاقة حرارية مكثفة عند اصطدامها بمادة المصدر، مما يتسبب في تبخرها بأقل قدر من التلوث وبدرجة عالية من التحكم.

كيف يعمل: تحليل خطوة بخطوة

العملية برمتها عبارة عن تسلسل منسق بعناية مصمم للدقة والنقاء، وكل ذلك يحدث داخل بيئة تفريغ عالية.

التوليد: إنشاء الشعاع الإلكتروني

تبدأ العملية بفتيل التنغستن. يتم تمرير تيار كهربائي عالٍ عبر هذا الفتيل، مما يتسبب في تسخينه بشكل كبير من خلال عملية تُعرف باسم تسخين جول.

هذه الحرارة الشديدة تتسبب في إطلاق الإلكترونات من الفتيل عن طريق الانبعاث الحراري.

التسريع والتركيز: تشكيل شعاع عالي الطاقة

بمجرد تحريرها، يتم تسريع الإلكترونات بواسطة مجال جهد عالٍ، يتراوح عادة بين 5 و 10 كيلوفولت (كيلوفولت)، مما يمنحها طاقة حركية هائلة.

يتم بعد ذلك استخدام مجال مغناطيسي لتركيز هذه الإلكترونات عالية السرعة بدقة في شعاع ضيق وقابل للتحكم.

الاصطدام والتبخير: نقل الطاقة

يتم توجيه شعاع الإلكترون المركز هذا على مادة المصدر، والتي يتم تثبيتها في بوتقة. عند ضرب المادة، يتم تحويل الطاقة الحركية للإلكترونات على الفور إلى حرارة شديدة وموضعية.

ينقل هذا النقل للطاقة درجة حرارة المادة إلى ما وراء نقطة غليانها، مما يتسبب في تبخرها (أو تساميها، لبعض المواد)، مما يخلق سحابة بخار.

الترسيب: من البخار إلى الغشاء الصلب

يسافر البخار المتبخر إلى الأعلى عبر حجرة التفريغ. يعد التفريغ أمرًا بالغ الأهمية، لأنه يضمن سفر جزيئات البخار في خط مستقيم دون الاصطدام بجزيئات الهواء أو التفاعل معها.

عندما يصل البخار إلى الركيزة الأبرد الموضوعة فوق المصدر، فإنه يتكثف، مكونًا غشاءً رقيقًا وصلبًا. يمكن التحكم بدقة في سمك هذا الغشاء، الذي يتراوح غالبًا بين 5 و 250 نانومتر.

مكونات النظام الحرجة

يُظهر فهم الأجهزة الرئيسية سبب كون هذه التقنية فعالة وقابلة للتحكم إلى هذا الحد.

البندقية الإلكترونية

هذا هو قلب النظام، ويتكون من فتيل التنغستن الذي يبعث الإلكترونات والعدسات الكهرومغناطيسية التي تسرعها وتركزها في شعاع عالي الطاقة.

البوتقة المبردة بالماء

يتم الاحتفاظ بمادة المصدر في بوتقة نحاسية مبردة بالماء بشكل نشط. هذه سمة تصميم حاسمة.

عن طريق تبريد البوتقة، يتم تسخين النقطة الصغيرة التي يضربها الشعاع الإلكتروني فقط. يمنع هذا البوتقة نفسها من الذوبان أو إطلاق الغازات، مما قد يلوث الغشاء الناتج.

حجرة التفريغ العالي

تحافظ الحجرة على بيئة ضغط منخفض للغاية. يخدم هذا غرضين: فهو يمنع المادة المتبخرة من التفاعل مع الملوثات مثل الأكسجين، ويزيد من "المسار الحر المتوسط" حتى تسافر ذرات البخار مباشرة إلى الركيزة دون تدخل.

أدوات مراقبة العملية

تتضمن الأنظمة دائمًا ميزان الكوارتز البلوري (QCM). تراقب هذه الأداة معدل الترسيب في الوقت الفعلي، مما يسمح بالتحكم الدقيق في سمك الغشاء النهائي.

فهم المفاضلات

لا توجد تقنية مثالية لكل تطبيق. يوفر التبخير بالشعاع الإلكتروني مزايا كبيرة ولكنه يأتي مع تعقيدات متأصلة.

الميزة: نقاء لا مثيل له

نظرًا لأنه يتم تسخين مادة المصدر فقط، يتم التخلص عمليًا من التلوث من الحاوية. ينتج عن هذا أغشية ذات نقاء عالٍ بشكل استثنائي، وهو أمر بالغ الأهمية للتطبيقات البصرية والإلكترونية.

الميزة: تنوع المواد

يمكن للطاقة المركزة والمكثفة تبخير المواد ذات نقاط الانصهار العالية جدًا، مثل المعادن المقاومة (التنغستن، التنتالوم) والسيراميك، التي يستحيل تبخيرها باستخدام طرق التسخين الحراري الأبسط.

المفاضلة: تعقيد النظام والتكلفة

المبخرات بالشعاع الإلكتروني معقدة ميكانيكيًا. إنها تتطلب إمدادات طاقة عالية الجهد، ومضخات تفريغ قوية، وإلكترونيات تحكم متطورة، مما يجعلها أكثر تكلفة في الشراء والصيانة من أنظمة الترسيب الأخرى.

المفاضلة: احتمال تلف الركيزة

يمكن للعملية عالية الطاقة أن تولد إلكترونات ضالة وأشعة سينية. بالنسبة للركائز الحساسة للغاية، مثل بعض الإلكترونيات العضوية أو العينات البيولوجية، يمكن أن يسبب هذا الإشعاع الثانوي ضررًا.

متى تختار التبخير بالشعاع الإلكتروني

ستحدد متطلبات تطبيقك للنقاء ونوع المادة والتحكم ما إذا كانت هذه الطريقة هي الخيار الصحيح.

• إذا كان تركيزك الأساسي هو أقصى درجات نقاء وكثافة الغشاء: الشعاع الإلكتروني هو الخيار الأفضل لأن التسخين المباشر لمادة المصدر يمنع التلوث من البوتقة.
• إذا كنت بحاجة إلى ترسيب مواد ذات نقاط انصهار عالية جدًا: يجعل التسخين المكثف والموضعي للشعاع الإلكتروني هذا أحد الخيارات القليلة الفعالة والموثوقة المتاحة.
• إذا كان هدفك هو تحكم دقيق وقابل للتكرار في سمك الغشاء: يتيح دمج أدوات المراقبة في الوقت الفعلي مثل QCM تحكمًا دقيقًا بشكل استثنائي في خصائص الغشاء النهائي.

في نهاية المطاف، يعد التبخير بالشعاع الإلكتروني المعيار الصناعي عندما يكون أداء ونقاء ودقة الغشاء الرقيق غير قابلين للتفاوض.

جدول الملخص:

الجانب	التفاصيل الرئيسية
نوع العملية	ترسيب البخار الفيزيائي (PVD)
المبدأ الأساسي	يتم تحويل الطاقة الحركية من شعاع إلكتروني إلى طاقة حرارية لتبخير مادة المصدر.
الميزة الأساسية	نقاء استثنائي للفيلم والقدرة على ترسيب المواد ذات نقاط الانصهار العالية.
التطبيقات النموذجية	الطلاءات البصرية، وأجهزة أشباه الموصلات، والبحث والتطوير المتطلب.

هل أنت مستعد لتحقيق نتائج فائقة للأغشية الرقيقة؟ تتخصص KINTEK في معدات المختبرات عالية الأداء، بما في ذلك أنظمة التبخير بالشعاع الإلكتروني المتقدمة. تم تصميم حلولنا لتوفير النقاء والدقة التي يتطلبها مختبرك. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم احتياجات تطبيقك المحددة.

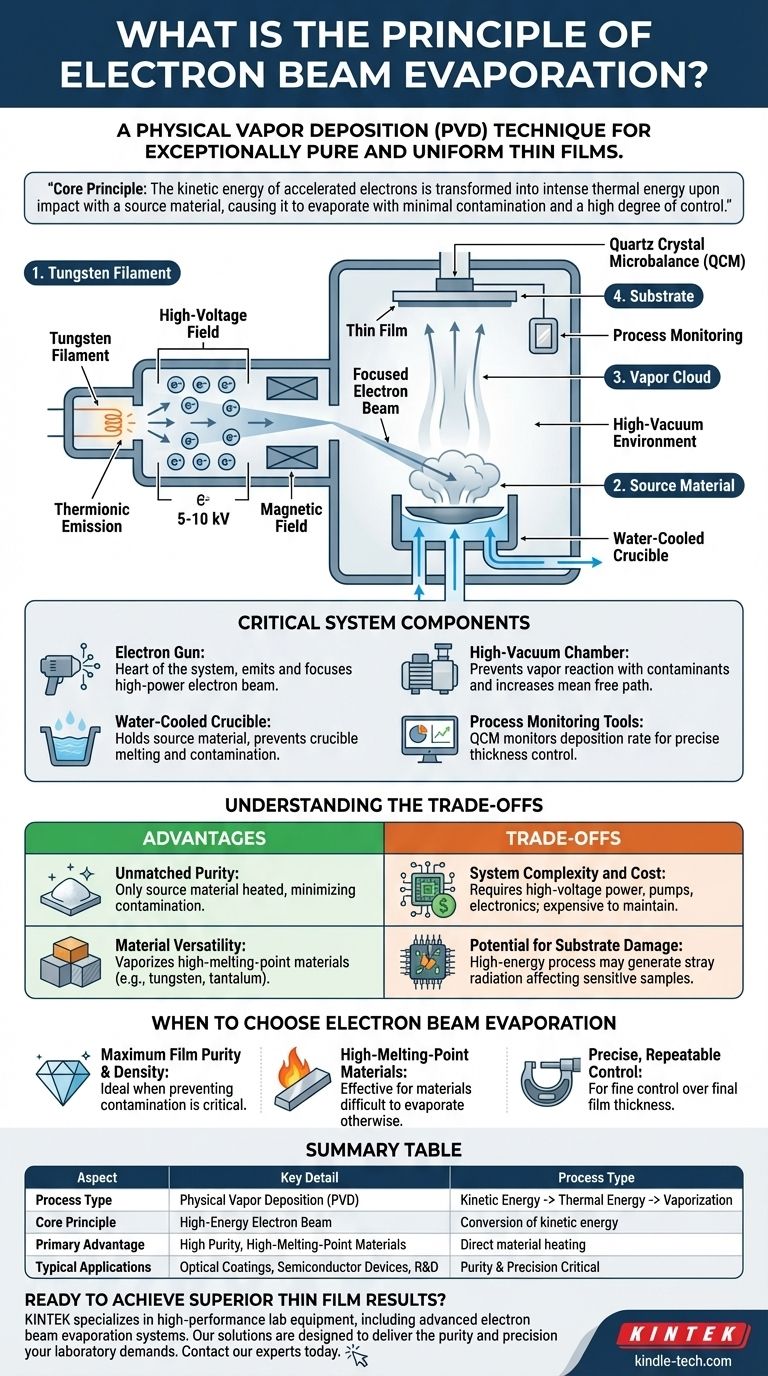

دليل مرئي
