ما هي عملية التلدين السريع؟ دليل للمعالجة الحرارية لأشباه الموصلات عالية السرعة

يُعد التلدين الحراري السريع (RTA)، المعروف أيضًا بالمعالجة الحرارية السريعة (RTP)، عملية تصنيع متخصصة تُستخدم بشكل أساسي في صناعة أشباه الموصلات. تتضمن تسخين مادة، مثل رقاقة السيليكون، إلى درجات حرارة عالية للغاية (غالبًا ما تزيد عن 1000 درجة مئوية) في غضون ثوانٍ لتنشيط خصائص فيزيائية محددة أو إصلاح تلف البلورات دون تغيير الهيكل الأساسي.

الفرق الحاسم بين التلدين السريع والتلدين التقليدي ليس مجرد السرعة؛ بل هو الغرض. فالتلدين التقليدي يعدل ببطء الخصائص الكلية للمادة مثل المعدن، بينما يستخدم التلدين السريع صدمة حرارية قصيرة ومكثفة لإجراء تغييرات دقيقة على الطبقات الرقيقة في جهاز معقد مثل الشريحة الدقيقة.

الهدف الأساسي من التلدين

لفهم ما يجعل التلدين السريع فريدًا، يجب علينا أولاً فهم الغرض من التلدين بشكل عام. إنه شكل من أشكال المعالجة الحرارية المصممة لتغيير البنية الداخلية للمادة.

تخفيف الإجهاد الداخلي

العديد من عمليات التصنيع، وخاصة الصب أو التشغيل على البارد، تُدخل إجهادًا كبيرًا في البنية البلورية للمادة. يخفف التلدين هذه الإجهادات الداخلية، مما يجعل المادة أكثر استقرارًا وأقل عرضة للفشل.

إصلاح البنية البلورية

على المستوى المجهري، تتكون المواد من شبكة بلورية. يمكن أن تؤثر العيوب في هذه الشبكة سلبًا على الخصائص الميكانيكية والكهربائية. تمنح الحرارة الناتجة عن التلدين الذرات طاقة كافية للتحرك وإعادة ترتيب نفسها في بنية أكثر انتظامًا وخالية من العيوب.

المراحل الثلاث للتحول

عند تسخين المادة، تتحول بنيتها عبر ثلاث مراحل متميزة:

1. الاستعادة: يتم تخفيف الإجهادات الداخلية.
2. إعادة التبلور: تتشكل بلورات جديدة خالية من الإجهاد (حبوب)، لتحل محل البلورات المشوهة.
3. نمو الحبوب: تنمو الحبوب الجديدة، مما يمكن أن يزيد من تحسين خصائص المادة.

ما الذي يجعل التلدين "السريع" مختلفًا؟

بينما يستخدم كل من التلدين التقليدي والسريع الحرارة لتعديل المواد، تختلف أساليبهما وأهدافهما بشكل أساسي، مدفوعة بالمواد التي صُمما لمعالجتها.

الحاجة إلى السرعة والدقة

في تصنيع أشباه الموصلات، يعمل المهندسون مع طبقات رقيقة للغاية ومكونات مجهرية. عملية تسخين طويلة وبطيئة ستسمح للذرات (مثل الشوائب التي تتحكم في التوصيل الكهربائي) بالانتشار، مما يدمر البنية الدقيقة للشريحة الدقيقة.

يحل التلدين الحراري السريع (RTA) هذه المشكلة عن طريق إكمال دورة التسخين والتبريد بأكملها في ثوانٍ أو دقائق. يوفر هذا طاقة كافية لتحقيق التأثير المطلوب - مثل إصلاح التلف الناتج عن زرع الأيونات - دون إعطاء بقية الهيكل وقتًا للتغيير.

التباين في التسخين والتبريد

يستخدم التلدين التقليدي فرنًا لتسخين المادة ببطء لساعات، ويحتفظ بها عند درجة حرارة معينة، ثم يبردها ببطء شديد. هذا التبريد البطيء ضروري لإنتاج منتج نهائي ناعم ومطيل.

يستخدم التلدين السريع مصابيح عالية الكثافة لتسخين سطح الرقاقة على الفور تقريبًا. تنتهي العملية بسرعة كبيرة بحيث تتأثر الطبقات العليا فقط بشكل كبير، ويقوم التبريد السريع الذي يلي ذلك "بتثبيت" التغييرات المطلوبة قبل أن تتمكن من الانتشار.

المقايضات والاعتبارات الرئيسية

يعد اختيار التلدين الحراري السريع (RTA) قرارًا هندسيًا متعمدًا له فوائد وتحديات محددة.

الفائدة: ميزانية حرارية مصغرة

الميزة الأساسية للتلدين الحراري السريع (RTA) هي التحكم الدقيق في الميزانية الحرارية - أي إجمالي كمية الحرارة التي تتعرض لها الرقاقة بمرور الوقت. من خلال الحفاظ على هذه الميزانية منخفضة للغاية، يتيح التلدين الحراري السريع إنشاء دوائر متكاملة أصغر وأسرع وأكثر تعقيدًا والتي ستكون مستحيلة مع التسخين البطيء في الفرن.

التحدي: تجانس درجة الحرارة

يؤدي تسخين رقاقة من درجة حرارة الغرفة إلى 1000 درجة مئوية في بضع ثوانٍ إلى تحدٍ هندسي كبير: ضمان تجانس درجة الحرارة بشكل مثالي عبر السطح بأكمله. حتى التباين الطفيف لبضع درجات يمكن أن يؤدي إلى أداء غير متناسق للجهاز، مما يجعل التحكم في العملية أمرًا بالغ الأهمية.

اتخاذ القرار الصحيح لهدفك

يُملى قرار استخدام التلدين السريع مقابل التلدين التقليدي بالكامل على المادة والنتيجة المرجوة.

• إذا كان تركيزك الأساسي على خصائص المواد الكلية، مثل جعل قطعة كبيرة من الفولاذ أكثر ليونة وقابلية للتشكيل، فإن التلدين التقليدي في الفرن هو العملية الصحيحة والضرورية.
• إذا كان تركيزك الأساسي على التعديل الدقيق الخاص بالطبقات، مثل تنشيط الشوائب في رقاقة أشباه الموصلات دون انتشار، فإن التلدين الحراري السريع (RTA) هو التقنية الأساسية.

في النهاية، يتعلق اختيار العملية الحرارية الصحيحة بتطبيق الكمية الدقيقة من الطاقة اللازمة لتحقيق هدف هندسي محدد دون التسبب في عواقب غير مقصودة.

جدول الملخص:

الميزة	التلدين السريع (RTA)	التلدين التقليدي
الاستخدام الأساسي	تصنيع أشباه الموصلات، تصنيع الرقائق الدقيقة	معالجة المواد الكلية (مثل المعادن)
وقت التسخين	ثوانٍ إلى دقائق	ساعات
الهدف	تعديل دقيق خاص بالطبقات	تعديل خصائص المواد الكلية
الميزانية الحرارية	منخفضة للغاية	عالية
الميزة الرئيسية	يمنع الانتشار الذري غير المرغوب فيه	ينتج مواد ناعمة ومطيلة

هل أنت مستعد لتحسين عملية تصنيع أشباه الموصلات الخاصة بك باستخدام حلول حرارية دقيقة؟ تتخصص KINTEK في معدات المختبرات المتقدمة، بما في ذلك أنظمة RTA، لمساعدتك على تحقيق تحكم فائق في ميزانيتك الحرارية وتعزيز أداء الجهاز. تضمن خبرتنا في معدات المختبرات والمواد الاستهلاكية حصولك على الأدوات المناسبة لاحتياجات البحث والتطوير والإنتاج المحددة لديك. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم أهداف تصنيع أشباه الموصلات الخاصة بك!

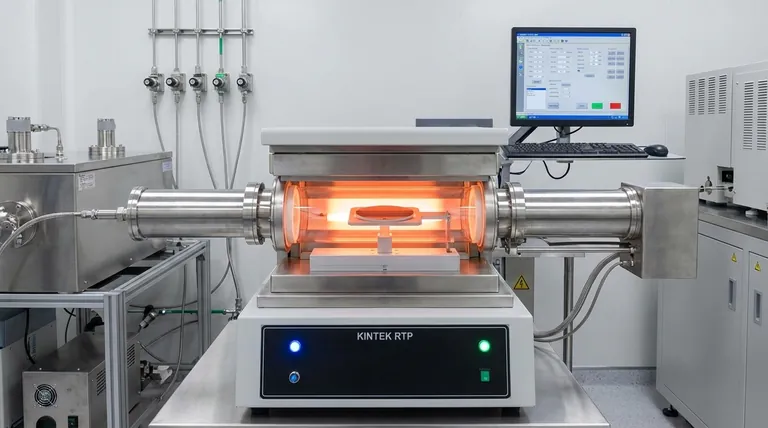

دليل مرئي
