ما هي تقنية الرش بالماغنيترون؟ دليل لترسيب الأغشية الرقيقة عالية الجودة

في جوهرها، تقنية الرش بالماغنيترون هي تقنية ترسيب فراغي عالية التحكم تستخدم لإنشاء أغشية رقيقة. تعمل عن طريق توليد بلازما من غاز خامل، مثل الأرجون، واستخدام مزيج استراتيجي من المجالات الكهربائية والمغناطيسية. يقوم المجال الكهربائي بتسريع أيونات الغاز الموجبة لقصف مادة المصدر ("الهدف")، مما يؤدي إلى إزاحة الذرات فيزيائيًا من سطحها، والتي تنتقل بعد ذلك وتترسب على الركيزة لتشكيل الطلاء.

الابتكار الحاسم في الرش بالماغنيترون هو استخدامه للمجال المغناطيسي لاحتجاز الإلكترونات بالقرب من الهدف. وهذا يزيد بشكل كبير من كفاءة البلازما، مما يؤدي إلى معدلات ترسيب أسرع عند ضغوط ودرجات حرارة أقل مقارنة بطرق الرش الأخرى.

الآليات الأساسية: تفصيل خطوة بخطوة

لفهم كيفية عمل الرش بالماغنيترون، من الأفضل تصورها كسلسلة من الأحداث الفيزيائية المتحكم بها تحدث داخل غرفة تفريغ.

الخطوة 1: تهيئة البيئة (التفريغ والغاز)

تتم العملية بأكملها في غرفة تفريغ عالية. وهذا أمر بالغ الأهمية لإزالة الهواء والملوثات الأخرى التي يمكن أن تتداخل مع الفيلم.

بمجرد تحقيق التفريغ، يتم إدخال كمية صغيرة ومتحكم بها بدقة من الغاز الخامل، وأكثرها شيوعًا هو الأرجون (Ar). يوفر هذا الغاز الذرات التي سيتم تأينها لبدء العملية.

الخطوة 2: إشعال البلازما (المجال الكهربائي)

يتم تطبيق جهد سلبي عالٍ على الهدف، وهو مادة المصدر التي ترغب في ترسيبها. تعمل جدران الغرفة أو قطب كهربائي منفصل كأنود.

يعمل هذا المجال الكهربائي القوي على تنشيط غاز الأرجون، مما يؤدي إلى تجريد الإلكترونات من ذرات الأرجون وإنشاء مزيج من الإلكترونات الحرة وأيونات الأرجون المشحونة إيجابًا. هذا الغاز المتأين هو البلازما، وغالبًا ما يكون مرئيًا كتفريغ توهج مميز.

الخطوة 3: القصف (تسريع الأيونات)

تنجذب أيونات الأرجون المشحونة إيجابًا (Ar+) بقوة إلى الهدف المشحون سلبًا. تتسارع نحوه، وتصطدم بسطحه بطاقة حركية كبيرة.

هذا الاصطدام عالي الطاقة هو عملية فيزيائية بحتة. لديه قوة كافية لإخراج، أو "رش"، ذرات فردية من مادة الهدف.

الخطوة 4: الترسيب (تشكيل الفيلم)

تُقذف الذرات المتناثرة من الهدف وتنتقل في خطوط مستقيمة عبر الغرفة ذات الضغط المنخفض.

عندما تصل هذه الذرات إلى الركيزة (الشيء الذي يتم طلاؤه)، فإنها تتكثف على سطحها. بمرور الوقت، يتراكم هذا التكثف الذري ليشكل فيلمًا رقيقًا وكثيفًا وموحدًا للغاية.

ميزة "الماغنيترون": لماذا المجال المغناطيسي حاسم

إضافة مجال مغناطيسي هو ما يحول الرش القياسي إلى رش بالماغنيترون الأكثر فعالية بكثير. توضع المغناطيسات عادة خلف الهدف.

احتجاز الإلكترونات لتحقيق أقصى كفاءة

يتم تكوين المجال المغناطيسي ليكون موازيًا لسطح الهدف. يحبس هذا المجال الإلكترونات خفيفة الوزن، مما يجبرها على مسار حلزوني، أو دائري، بالقرب من الهدف.

بدون المجال المغناطيسي، ستهرب الإلكترونات بسرعة إلى الأنود. من خلال احتجازها، يزداد طول مسارها بمقادير كبيرة.

إنشاء بلازما أكثر كثافة ومحلية

بينما تدور هذه الإلكترونات المحتجزة بالقرب من الهدف، تزداد فرصها في الاصطدام بذرات الأرجون المحايدة وتأينها بشكل كبير.

يؤدي هذا الإجراء إلى إنشاء بلازما كثيفة للغاية ومستدامة ذاتيًا تتركز مباشرة أمام الهدف، حيث تكون هناك حاجة ماسة إليها. هذا هو السبب الأساسي للكفاءة العالية لهذه التقنية.

النتيجة: ترسيب أسرع وأكثر برودة

تؤدي البلازما الكثيفة إلى معدل أعلى بكثير من قصف الأيونات على الهدف. وهذا يؤدي إلى معدلات ترسيب أسرع بشكل ملحوظ.

علاوة على ذلك، نظرًا لأن الإلكترونات النشطة محصورة بالقرب من الهدف، فإن الركيزة محمية من القصف المفرط للإلكترونات. وهذا يحافظ على برودة الركيزة، مما يجعل العملية مثالية لطلاء المواد الحساسة للحرارة مثل البلاستيك والبوليمرات.

فهم المقايضات والمعايير الرئيسية

على الرغم من قوتها، فإن تقنية الرش بالماغنيترون هي عملية معقدة تتطلب اعتبارات مهمة.

التحكم في العملية وقابليتها للتكرار

تعتمد جودة الفيلم النهائي - كثافته، التصاقه، وإجهاده - بشكل كبير على التحكم الدقيق في معلمات مثل ضغط الغاز، والجهد، والتيار، وقوة وشكل المجال المغناطيسي.

تآكل "مسار السباق"

المجال المغناطيسي الذي يحصر البلازما ليس موحدًا تمامًا. وهذا يتسبب في تآكل الهدف بسرعة أكبر في منطقة معينة، غالبًا في نمط بيضاوي أو "مسار سباق". يمكن أن يؤثر ذلك على استقرار العملية ويعني أن جميع مواد الهدف لا تستخدم بكفاءة.

متطلبات مادة الهدف

في شكلها الأكثر شيوعًا، الرش بالماغنيترون بالتيار المستمر (DC)، يجب أن تكون مادة الهدف موصلة للكهرباء. لترسيب المواد العازلة أو السيراميكية، يلزم وجود تباين أكثر تعقيدًا يسمى الرش بالترددات الراديوية (RF).

الاختيار الصحيح لتطبيقك

يمكنك الاستفادة من الرش بالماغنيترون لمجموعة واسعة من التطبيقات من خلال فهم فوائده الأساسية.

• إذا كان تركيزك الأساسي على الدقة والكثافة: هذه التقنية مثالية لإنشاء طبقات بصرية عالية الجودة، وطبقات واقية صلبة، وأغشية ذات خصائص كهربائية محددة.
• إذا كان تركيزك الأساسي على السرعة والإنتاجية: معدلات الترسيب العالية تجعل الرش بالماغنيترون خيارًا مفضلاً للتعدين في صناعات أشباه الموصلات والإلكترونيات.
• إذا كان تركيزك الأساسي على طلاء المواد الحساسة: تسمح طبيعة العملية ذات درجة الحرارة المنخفضة بترسيب أغشية عالية الأداء على البوليمرات، والركائز المرنة، والمواد الأخرى التي لا تتحمل الحرارة العالية.

في النهاية، يوفر الرش بالماغنيترون مستوى استثنائيًا من التحكم في نمو الأغشية الرقيقة على المستوى الذري.

جدول الملخص:

الميزة الرئيسية	الوصف	المنفعة
المجال المغناطيسي	يحبس الإلكترونات بالقرب من الهدف.	يخلق بلازما كثيفة لترسيب أسرع وأكثر كفاءة.
عملية درجة حرارة منخفضة	الركيزة محمية من الحرارة الزائدة.	مثالي لطلاء المواد الحساسة للحرارة مثل البلاستيك.
أغشية عالية الجودة	ينتج طبقات كثيفة وموحدة وجيدة الالتصاق.	ممتاز للتطبيقات البصرية والوقائية والإلكترونية.
مواد متعددة الاستخدامات	يمكن ترسيب المعادن والسبائك والسيراميك (مع الرش بالترددات الراديوية).	مناسب لمجموعة واسعة من الاحتياجات الصناعية والبحثية.

هل أنت مستعد لتعزيز قدرات مختبرك بأغشية رقيقة دقيقة؟ تتخصص KINTEK في معدات المختبرات عالية الأداء، بما في ذلك أنظمة الرش بالماغنيترون، لتلبية الاحتياجات المتطلبة لمختبرات البحث والإنتاج. توفر حلولنا التحكم والتوحيد والموثوقية المطلوبة لتطبيقاتك الأكثر أهمية. اتصل بخبرائنا اليوم لمناقشة كيف يمكننا دعم أهداف مشروعك المحددة.

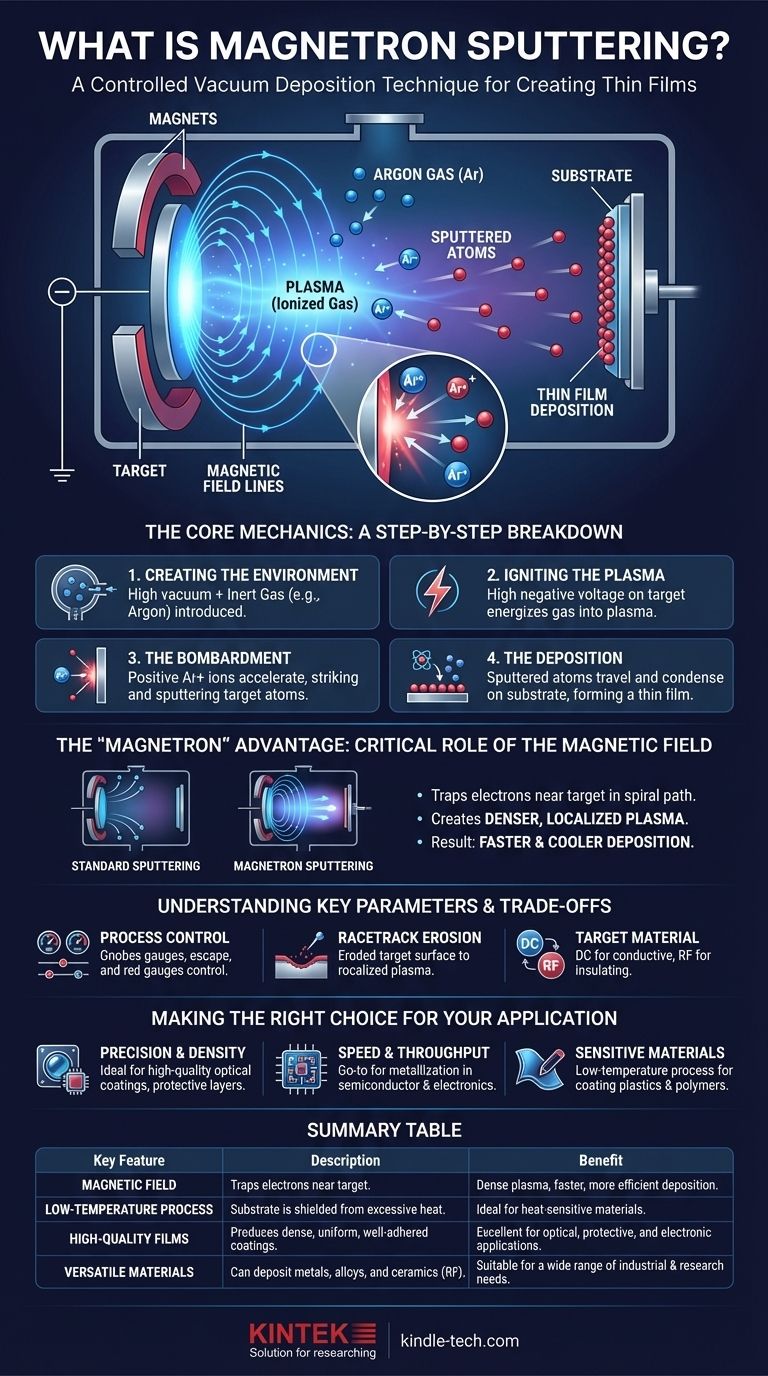

دليل مرئي
