في جوهرها، تصف نظرية الترسيب بالرش RF طريقة ترسيب فيزيائي بالبخار تستخدم مصدر طاقة تردد لاسلكي (RF) لقذف الذرات من مادة مستهدفة، والتي تترسب بعد ذلك كفيلم رقيق على ركيزة. على عكس طرق الترسيب بالرش DC الأبسط، تم تصميم مجال التردد اللاسلكي المتناوب خصيصًا للتغلب على التحدي الرئيسي لترسيب المواد العازلة (العازلة كهربائيًا) عن طريق منع تراكم الشحنة الكهربائية على سطح الهدف، والذي قد يوقف العملية.
المبدأ الأساسي للترسيب بالرش RF هو استخدام مجال كهربائي متناوب. هذا المجال لا يخلق البلازما اللازمة للترسيب بالرش فحسب، بل الأهم من ذلك، أنه يغمر الهدف بشكل دوري بالإلكترونات لتحييد شحنة الأيونات الموجبة التي قد تتراكم على المواد العازلة، مما يسمح بترسيب مستمر ومستقر.
الأساس: كيف يعمل الترسيب بالرش
إنشاء بيئة بلازما
تتم عملية الترسيب بالرش بأكملها داخل غرفة تفريغ مملوءة بكمية صغيرة من غاز خامل، وهو في الغالب الأرجون (Ar).
يتم تطبيق جهد كهربائي عالٍ بين قطبين: الكاثود (المادة المستهدفة المراد ترسيبها) والأنود (حيث توضع الركيزة). يشعل هذا الجهد الغاز الخامل، ويزيل الإلكترونات من ذرات الغاز ويخلق بلازما—غازًا متوهجًا ومتأينًا يحتوي على أيونات موجبة وإلكترونات حرة.
آلية قصف الأيونات
تتسارع أيونات الغاز المشحونة إيجابًا (مثل Ar+) بواسطة المجال الكهربائي وتتصادم بقوة مع الهدف المشحون سلبًا.
ينقل هذا التصادم الزخم، مما يؤدي إلى إزاحة أو "رش" الذرات من المادة المستهدفة. تنتقل هذه الذرات المرشوشة عبر الغرفة وتهبط على الركيزة، وتشكل تدريجيًا فيلمًا رقيقًا وموحدًا.
لماذا التردد اللاسلكي هو المكون الحاسم
مشكلة العازل: تراكم الشحنة
في الترسيب بالرش DC القياسي، يتم تثبيت الهدف عند جهد سالب ثابت. يعمل هذا بشكل مثالي لأهداف المعادن الموصلة، حيث يمكنها بسهولة تبديد الشحنة الموجبة من الأيونات المتصادمة.
ومع ذلك، إذا كان الهدف مادة عازلة (مثل السيراميك أو الأكسيد)، فإن الشحنة الموجبة من الأيونات الواصلة تتراكم على سطحه. يؤدي هذا التراكم في النهاية إلى صد الأيونات الموجبة الجديدة القادمة، مما يؤدي فعليًا إلى إخماد البلازما وإيقاف عملية الترسيب بالرش.
حل التردد اللاسلكي: مجال متناوب
يحل الترسيب بالرش RF هذه المشكلة باستخدام مصدر طاقة تيار متناوب، يتم تثبيته عادةً عند 13.56 ميجاهرتز وهو معيار صناعي. يخلق الجهد المتقلب بسرعة دورتين نصفيين متميزتين.
خلال الدورة النصفية السالبة، يتم قصف الهدف بأيونات موجبة، مما يسبب الترسيب بالرش تمامًا كما في عملية DC.
خلال الدورة النصفية الموجبة القصيرة، يجذب الهدف وابلًا من الإلكترونات عالية الحركة من البلازما. تعمل هذه الإلكترونات على تحييد الشحنة الموجبة التي تراكمت خلال الدورة السالبة على الفور، مما "يعيد ضبط" سطح الهدف ويسمح للعملية بالاستمرار.
تطوير انحياز ذاتي سالب
مكون حاسم في نظام التردد اللاسلكي هو مكثف حجب، يوضع بين مصدر الطاقة والهدف. نظرًا لأن الإلكترونات أكثر حركة بكثير من الأيونات الأثقل، يجمع الهدف المزيد من الإلكترونات خلال الدورة الموجبة مما يجمعه من الأيونات خلال الدورة السالبة.
يفرض هذا الخلل على الهدف تطوير انحياز DC سالب إجمالي، مما يضمن أنه يجذب باستمرار الأيونات الموجبة اللازمة للترسيب بالرش، حتى مع تناوب الجهد.
فهم المقايضات في الترسيب بالرش RF
معدلات ترسيب أبطأ
العيب الرئيسي للترسيب بالرش RF هو معدل الترسيب الأبطأ مقارنة بالترسيب بالرش DC. يتم تخصيص جزء من كل دورة لتحييد الشحنة بدلاً من رش المواد بنشاط، مما يقلل من الكفاءة الإجمالية.
زيادة تعقيد النظام وتكلفته
تعد مصادر طاقة التردد اللاسلكي وشبكات مطابقة المعاوقة المطلوبة (التي تضمن نقل الطاقة بكفاءة إلى البلازما) أكثر تعقيدًا وتكلفة بكثير من نظيراتها التي تعمل بالتيار المستمر.
اعتبارات المواد والركيزة
على الرغم من أنها الطريقة المفضلة للعوازل، إلا أن الترسيب بالرش RF أقل فعالية من حيث التكلفة لترسيب الأغشية الموصلة السميكة حيث تتفوق طرق DC. يمكن أن تجعل التكلفة الأعلى أيضًا خيارًا أقل اقتصادية لطلاء الركائز الكبيرة جدًا.
اتخاذ القرار الصحيح لهدفك
يعتمد القرار بين الترسيب بالرش RF وطرق الترسيب بالرش الأخرى بشكل شبه كامل على الخصائص الكهربائية لمادة هدفك.
- إذا كان تركيزك الأساسي هو ترسيب المواد الموصلة (المعادن): عادةً ما يكون الترسيب بالرش DC هو الخيار الأسرع والأبسط والأكثر فعالية من حيث التكلفة.
- إذا كان تركيزك الأساسي هو ترسيب المواد العازلة (السيراميك، الأكاسيد): الترسيب بالرش RF هو الطريقة الصناعية الضرورية والقياسية لمنع تراكم الشحنة.
- إذا كان تركيزك الأساسي هو البحث أو تعدد استخدامات العملية: نظام الترسيب بالرش RF هو الخيار الأكثر مرونة، حيث إنه قادر على ترسيب كل من المواد العازلة والموصلة.
من خلال تمكين ترسيب مجموعة واسعة من المواد غير الموصلة، يعد الترسيب بالرش RF التكنولوجيا الأساسية وراء عدد لا يحصى من المكونات الإلكترونية والبصرية الحديثة.
جدول الملخص:
| الجانب الرئيسي | الوصف |
|---|---|
| المبدأ الأساسي | يستخدم مجالًا متناوبًا بتردد لاسلكي (RF) لمنع تراكم الشحنة على الأهداف العازلة. |
| التردد القياسي | 13.56 ميجاهرتز |
| التطبيق الأساسي | ترسيب المواد العازلة كهربائيًا/العازلة (مثل السيراميك، الأكاسيد). |
| الميزة الرئيسية | يمكّن من ترسيب المواد التي قد توقف عملية الترسيب بالرش DC. |
| المقايضة الرئيسية | معدلات ترسيب أبطأ مقارنة بالترسيب بالرش DC. |
هل أنت مستعد لترسيب أغشية رقيقة عالية الجودة من المواد العازلة؟
تتخصص KINTEK في معدات المختبرات المتقدمة، بما في ذلك أنظمة الترسيب بالرش RF المصممة للترسيب الدقيق والموثوق للسيراميك والأكاسيد وغيرها من العوازل. تساعد حلولنا الباحثين والمهندسين على التغلب على تحديات المواد وتحقيق نتائج متفوقة.
اتصل بخبرائنا اليوم لمناقشة كيف يمكن لنظام الترسيب بالرش RF أن يطور قدرات مختبرك!

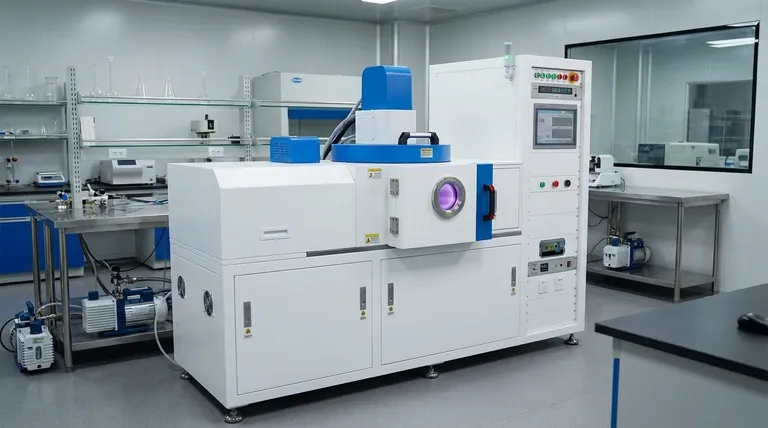

دليل مرئي
