ما هي عملية التبخير الحراري؟ دليل لترسيب الأغشية الرقيقة البسيطة وعالية النقاء

باختصار، التبخير الحراري هو عملية شائعة الاستخدام لإنشاء أغشية فائقة الرقة عن طريق تسخين مادة المصدر في فراغ عالٍ حتى تتحول إلى بخار. يسافر هذا البخار بعد ذلك ويتكثف على سطح أبرد، يسمى الركيزة، مشكلاً طبقة موحدة. إنها نوع أساسي من الترسيب الفيزيائي للبخار (PVD) ويُقدَّر لبساطته النسبية وسرعته.

في جوهره، التبخير الحراري هو دورة مضبوطة من التبخير والتكثيف. من خلال تحويل مادة صلبة إلى غاز داخل فراغ، يمكننا ترسيبها بدقة ذرة تلو الأخرى على هدف، لبناء غشاء رقيق عالي النقاء.

آلية عمل التبخير الحراري

لفهم العملية، من الأفضل تقسيمها إلى مكوناتها الأساسية وتسلسل الأحداث. يلعب كل جزء دورًا حاسمًا في الجودة النهائية للغشاء المترسب.

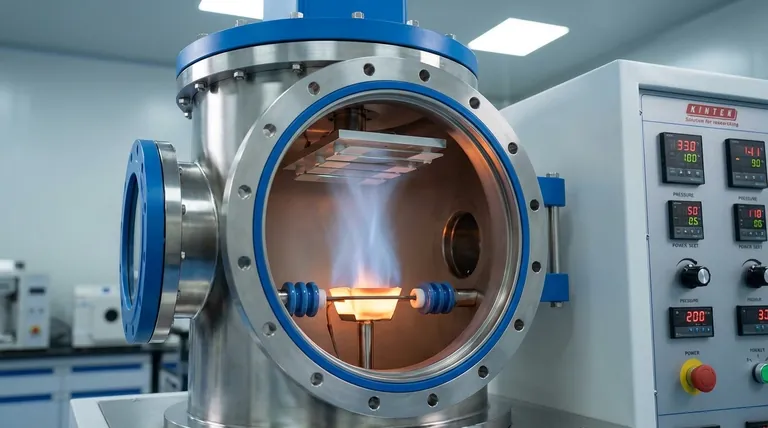

حجرة التفريغ (الفراغ)

تتم العملية برمتها داخل حجرة تفريغ عالٍ، مصنوعة عادةً من الفولاذ المقاوم للصدأ. يعد التفريغ أمرًا بالغ الأهمية لأنه يزيل الهواء والجسيمات الأخرى، مما يسمح لذرات المادة المتبخرة بالسفر مباشرة إلى الركيزة دون الاصطدام بأي شيء آخر.

مصدر التبخير

توضع المادة المراد ترسيبها، والمعروفة باسم المادة المتبخرة (evaporant)، في بوتقة صغيرة، تُسمى غالبًا "قارب" أو "سلة". تُصنع هذه القوارب من مواد مقاومة للحرارة مثل التنغستن أو الموليبدينوم، والتي يمكنها تحمل درجات حرارة عالية جدًا.

عملية التسخين (التسخين بالمقاومة)

الطريقة الأكثر شيوعًا هي التبخير بالمقاومة. يتم تمرير تيار كهربائي كبير عبر القارب الذي يحمل المادة المتبخرة. بسبب مقاومته الكهربائية، يسخن القارب بسرعة - وهو تأثير يُعرف باسم تسخين جول (Joule heating).

تؤدي هذه الحرارة الشديدة أولاً إلى صهر مادة المصدر ثم تمنح ذراتها طاقة كافية للتحرر والتبخر، مما يخلق ضغط بخار داخل الحجرة.

الترسيب على الركيزة

تنتقل الذرات المتبخرة في خط مستقيم عبر الفراغ حتى تصطدم بالركيزة الأبرد، والتي توضع استراتيجيًا فوق المصدر. عند التلامس، تفقد الذرات طاقتها، وتتكثف مرة أخرى إلى الحالة الصلبة، وتتراكم طبقة فوق طبقة لتشكيل غشاء رقيق.

التطبيقات والمواد الشائعة

يعد التبخير الحراري عملية أساسية لترسيب أنواع معينة من المواد، خاصة في صناعة الإلكترونيات.

المواد النموذجية

هذه الطريقة مناسبة بشكل استثنائي لترسيب المعادن وبعض السبائك التي لها نقطة تبخر يمكن الوصول إليها. تشمل الأمثلة الشائعة الألمنيوم (Al) والفضة (Ag) والذهب (Au).

الاستخدامات الصناعية الرئيسية

ستجد الأغشية التي تم إنشاؤها عن طريق التبخير الحراري في مجموعة من التقنيات الحديثة. إنها خطوة تصنيع رئيسية لشاشات OLED والخلايا الشمسية والترانزستورات ذات الأغشية الرقيقة (TFTs)، حيث تكون هناك حاجة إلى طبقات معدنية موصلة أو عاكسة رقيقة ونقية.

فهم المفاضلات (المقايضات)

مثل أي عملية تقنية، فإن التبخير الحراري له مزايا وقيود واضحة تجعله مناسبًا لبعض التطبيقات وليس لغيرها.

الميزة الرئيسية: البساطة والتكلفة

المعدات اللازمة للتبخير الحراري أقل تعقيدًا بشكل عام وأقل تكلفة من طرق PVD الأخرى. إن بساطة تشغيلها وسرعتها المناسبة تجعلها تقنية يسهل الوصول إليها لكل من البحث والإنتاج.

الميزة الرئيسية: نقاء الغشاء

نظرًا لأن العملية تحدث في فراغ عالٍ ويتم تسخين مادة المصدر مباشرة، فإن الأغشية الناتجة غالبًا ما تكون نقية جدًا. هناك فرص أقل لدمج الملوثات في الغشاء مقارنة بالعمليات الأكثر نشاطًا.

القيد المتأصل: قيود المواد

لا يعمل التبخير الحراري لجميع المواد. من الصعب تسخين المواد ذات نقاط الغليان العالية جدًا بشكل كافٍ باستخدام قارب مقاوم. علاوة على ذلك، يمكن لبعض المركبات أن تتحلل أو تتفكك عند تسخينها، مما يمنع تكوين بخار مستقر.

القيد المتأصل: الترسيب بخط الرؤية

تتحرك الذرات المتبخرة في خطوط مستقيمة. هذا يعني أن العملية "بخط الرؤية"، مما يجعل من الصعب تغطية الأسطح ذات الأشكال المعقدة ثلاثية الأبعاد أو الخنادق العميقة بشكل موحد. المناطق التي ليست في المسار المباشر لتيار البخار ستتلقى القليل أو لا شيء من الطلاء.

اتخاذ القرار الصحيح لهدفك

يعتمد قرار استخدام التبخير الحراري كليًا على المادة والركيزة وخصائص الغشاء المطلوبة.

• إذا كان تركيزك الأساسي هو الترسيب الفعال من حيث التكلفة للمعادن البسيطة: غالبًا ما يكون التبخير الحراري هو الخيار الأمثل للمواد مثل الألمنيوم أو الفضة على الركائز المسطحة.
• إذا كان تركيزك الأساسي هو نقاء الغشاء العالي للإلكترونيات: هذه العملية فعالة للغاية لإنشاء الطبقات المعدنية في شاشات OLED والخلايا الشمسية حيث يكون النقاء أمرًا بالغ الأهمية.
• إذا كان تركيزك الأساسي هو طلاء الأجسام ثلاثية الأبعاد المعقدة أو المواد المقاومة للحرارة: يجب عليك استكشاف طرق PVD البديلة مثل الرش (sputtering) أو التبخير بالشعاع الإلكتروني، والتي توفر تغطية أفضل وطاقة أعلى.

في نهاية المطاف، يتيح لك فهم المبادئ الأساسية للتبخير الحراري اختيار الأداة المناسبة لتحديك الهندسي المحدد.

جدول ملخص:

الجانب	التفاصيل الرئيسية
نوع العملية	الترسيب الفيزيائي للبخار (PVD)
الآلية الأساسية	التسخين بالمقاومة لمادة في فراغ، مما يسبب التبخر والتكثيف على ركيزة.
المواد المثالية	المعادن والسبائك ذات نقاط التبخر التي يمكن الوصول إليها (مثل الألمنيوم، الذهب، الفضة).
الميزة الأساسية	نقاء الغشاء العالي والتشغيل الفعال من حيث التكلفة.
القيد الأساسي	الترسيب بخط الرؤية، غير مناسب للأشكال ثلاثية الأبعاد المعقدة.
