في جوهره، التبخير الفراغي هو عملية ترسيب البخار الفيزيائي (PVD) المستخدمة لإنشاء أغشية رقيقة للغاية من مادة ما على سطح، يُعرف باسم الركيزة. تتضمن التقنية تسخين مادة المصدر داخل غرفة تفريغ عالية حتى تتبخر. ثم تنتقل ذرات أو جزيئات البخار هذه عبر الفراغ وتتكثف على الركيزة الأكثر برودة، مكونةً غشاءً صلبًا وموحدًا ورقيقًا.
المبدأ الأساسي وراء التبخير الفراغي بسيط: ما تغليه يجب أن يتكثف. عن طريق تسخين مادة في فراغ لتحويلها إلى غاز، يمكنك التحكم بدقة في تكثفها مرة أخرى على سطح مستهدف، وبناء طبقة جديدة ذرة تلو الأخرى.
المبدأ الأساسي: من الصلب إلى البخار إلى الغشاء
التبخير الفراغي هو طريقة ترسيب بخط رؤية تعتمد على تحول فيزيائي مباشر. يعد فهم دور كل مكون أمرًا أساسيًا لفهم العملية.
لماذا الفراغ ضروري
تعتبر بيئة التفريغ العالي (الضغط المنخفض) أمرًا بالغ الأهمية لسببين. أولاً، تزيل جزيئات الهواء والغازات الأخرى التي يمكن أن تتفاعل مع المادة المتبخرة وتلوثها.
ثانيًا، تسمح للذرات المتبخرة بالسفر مباشرة إلى الركيزة دون الاصطدام بجزيئات أخرى. هذا المسار غير المعاق ضروري لإنشاء غشاء موحد ونقي.
خطوة التبخير (المصدر)
توضع مادة المصدر، مثل معدن نقي مثل الألومنيوم أو الذهب، داخل غرفة التفريغ. يتم بعد ذلك تسخين هذا المصدر بشدة حتى يبدأ في الغليان والتبخر، مطلقًا سحابة من البخار.
خطوة الترسيب (الركيزة)
تتوسع سحابة البخار وتنتقل عبر الغرفة، لتصل في النهاية إلى الركيزة. نظرًا لأن الركيزة تُحفظ عند درجة حرارة أكثر برودة، يتكثف البخار مرة أخرى إلى مادة صلبة عند التلامس، مما يؤدي تدريجياً إلى بناء الغشاء الرقيق المطلوب.
الطرق الرئيسية لتسخين المصدر
يكمن الاختلاف الأساسي بين أنواع التبخير الفراغي في كيفية تسخين مادة المصدر. تعتمد الطريقة المختارة على المادة التي يتم ترسيبها وجودة الغشاء المطلوبة.
التبخير الحراري (التسخين بالمقاومة)
هذه هي الطريقة الأكثر شيوعًا والمباشرة. توضع مادة المصدر في "قارب" أو سلك ملفوف مصنوع من معدن مقاوم للصهر مثل التنغستن. يتم تمرير تيار كهربائي عالٍ عبر القارب، مما يتسبب في تسخينه بسرعة وتبخير المادة الموجودة بداخله.
هذه الطريقة مثالية لترسيب المواد ذات نقاط الانصهار المنخفضة، مثل المعادن النقية، وتستخدم على نطاق واسع لإنشاء طبقات موصلة كهربائيًا.
التبخير بشعاع الإلكترون (E-Beam)
بالنسبة للمواد ذات نقاط الانصهار العالية جدًا، مثل السيراميك أو المعادن المقاومة للصهر، فإن التبخير الحراري غير كافٍ. يستخدم التبخير بشعاع الإلكترون حزمة عالية الطاقة من الإلكترونات، يتم توجيهها بواسطة مجالات مغناطيسية، لضرب وتسخين مادة المصدر مباشرة.
يمكن للطاقة المركزة والمكثفة أن تبخر أي مادة تقريبًا. يتيح ذلك الحصول على أغشية ذات نقاء أعلى وترسيب لمجموعة أوسع من المواد، بما في ذلك الأكاسيد والعوازل للتطبيقات البصرية وأشباه الموصلات.
فهم المفاضلات والتحديات
على الرغم من قوته، فإن التبخير الفراغي ليس خاليًا من القيود. يعتمد النجاح على التنقل عبر العديد من متغيرات العملية الرئيسية والقيود المتأصلة.
خط الرؤية والتغطية
نظرًا لأن البخار يسافر في خط مستقيم من المصدر إلى الركيزة، فإن هذه الطريقة تكافح من أجل طلاء الأشكال المعقدة ثلاثية الأبعاد بشكل موحد. المناطق التي لا تكون في "خط الرؤية" المباشر للمصدر ستتلقى القليل من الطلاء أو لا شيء على الإطلاق.
قيود المادة
ليست كل المواد مناسبة للتبخير. يمكن أن تكون السبائك صعبة الترسيب بنسبة تكافؤ دقيقة، حيث قد يكون لعناصرها المكونة معدلات تبخير مختلفة. يمكن لبعض المركبات أيضًا أن تتحلل أو تتفاعل عند تسخينها، مما يغير تركيبها الكيميائي أثناء العملية.
التحكم في العملية والتلوث
يتطلب تحقيق غشاء نقي وموحد تمامًا تحكمًا دقيقًا في ضغط التفريغ ومعدل الترسيب ودرجة الحرارة. يمكن أن يؤدي التحميل الزائد لمادة المصدر إلى "البصق"، حيث يتم قذف جزيئات بأكملها على الركيزة، مما يخلق عيوبًا.
اتخاذ الخيار الصحيح لهدفك
يعتمد اختيار تقنية الترسيب الصحيحة بالكامل على المادة والميزانية وخصائص الغشاء المرغوبة لديك.
- إذا كان تركيزك الأساسي هو البساطة والفعالية من حيث التكلفة للمعادن النقية: يعتبر التبخير الحراري هو المسار الأكثر مباشرة واقتصادية للتطبيقات مثل إنشاء التوصيلات الكهربائية.
- إذا كان تركيزك الأساسي هو ترسيب المواد ذات نقاط الانصهار العالية أو تحقيق أقصى قدر من النقاء: يوفر التبخير بشعاع الإلكترون الطاقة والتحكم اللازمين للأغشية البصرية وأشباه الموصلات المتقدمة.
- إذا كان تركيزك الأساسي هو طلاء الأشكال المعقدة بشكل موحد: يجب عليك التفكير في طرق بديلة مثل الرش أو الترسيب الكيميائي للبخار (CVD)، والتي لا تعتمد على الترسيب بخط الرؤية.
في نهاية المطاف، يعد التبخير الفراغي تقنية أساسية لبناء الهياكل المجهرية التي تشغل تقنيتنا الحديثة.
جدول الملخص:
| الجانب | الوصف |
|---|---|
| نوع العملية | ترسيب البخار الفيزيائي (PVD) |
| المبدأ الأساسي | الترسيب بخط الرؤية من مادة المصدر المتبخرة |
| الطرق الشائعة | التبخير الحراري، التبخير بشعاع الإلكترون (E-Beam) |
| التطبيقات الأساسية | الطبقات الموصلة، الطلاءات البصرية، أجهزة أشباه الموصلات |
| الميزة الرئيسية | أغشية عالية النقاء، تحكم دقيق في الترسيب |
| القيود الرئيسية | تغطية ضعيفة للأشكال ثلاثية الأبعاد المعقدة |
هل أنت مستعد لدمج أغشية رقيقة عالية النقاء في البحث والتطوير أو الإنتاج لديك؟
في KINTEK، نحن متخصصون في توفير معدات مختبرية قوية وموثوقة، بما في ذلك أنظمة التبخير الفراغي، لتلبية المتطلبات الدقيقة لمختبرك. سواء كنت تعمل على تطوير أشباه الموصلات، أو إنشاء طلاءات بصرية متقدمة، أو هندسة مواد جديدة، فإن خبرتنا تضمن حصولك على الأدوات المناسبة لتحقيق نتائج فائقة.
اتصل بخبرائنا اليوم لمناقشة احتياجاتك المحددة لترسيب الأغشية الرقيقة واكتشاف كيف يمكن لـ KINTEK تعزيز قدراتك في البحث والتطوير.

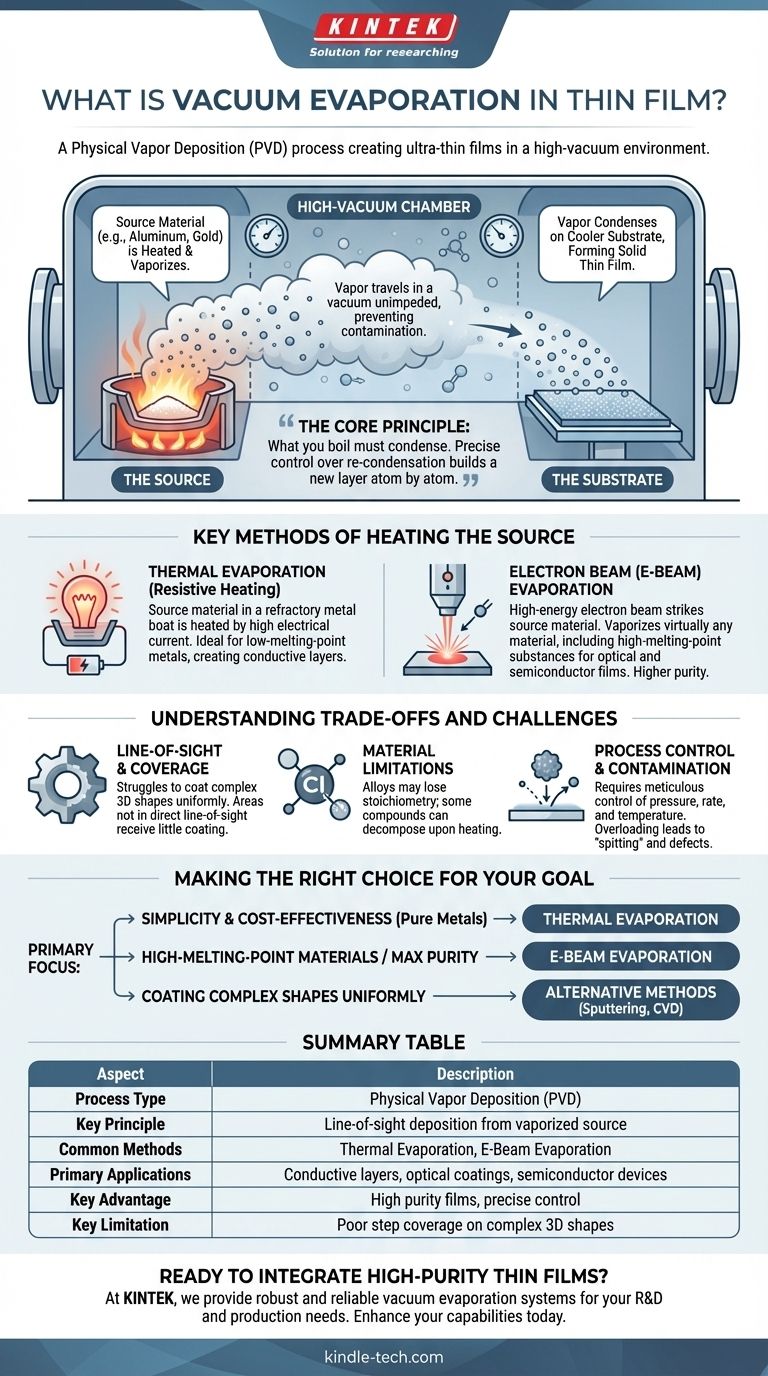

دليل مرئي
