ما هو نوع الترسيب الذي ينتج عن الفراغ العالي؟ تحقيق أغشية رقيقة نقية وعالية الأداء باستخدام الترسيب الفيزيائي للبخار (PVD)

في جوهره، يُعرف نوع الترسيب الذي يعتمد على الفراغ العالي باسم الترسيب الفيزيائي للبخار (PVD). تشمل هذه الفئة العديد من التقنيات التي يتم فيها تبخير مادة صلبة أو سائلة في حجرة تفريغ، ونقلها عبر هذا الفراغ، ثم تكثيفها على ركيزة لتشكيل غشاء رقيق عالي الجودة. لا يعد الفراغ شرطًا عرضيًا؛ بل هو الممكن الأساسي للعملية برمتها.

يتمثل الدور الأساسي للفراغ العالي في الترسيب في إنشاء بيئة فائقة النظافة. من خلال إزالة جميع جزيئات الهواء والماء تقريبًا، يضمن الفراغ أن جزيئات الطلاء يمكن أن تنتقل من مصدرها إلى الهدف دون الاصطدام بالملوثات أو التفاعل معها، وهو أمر بالغ الأهمية لإنشاء أغشية نقية وكثيفة وعالية الالتصاق.

دور الفراغ في الترسيب

إن فهم سبب استخدام الفراغ أهم من مجرد تسمية العملية. يغير الفراغ بشكل أساسي فيزياء بيئة الترسيب، مما يتيح مستوى من التحكم مستحيلًا عند الضغط الجوي.

القضاء على التلوث

الهواء الجوي مليء بالغازات التفاعلية مثل الأكسجين والنيتروجين وبخار الماء. إذا كانت هذه الجزيئات موجودة أثناء الترسيب، فإنها تتفاعل بسهولة مع مادة الطلاء المبخرة.

ينتج عن هذا مركبات غير مرغوب فيها، مثل الأكاسيد والنيتريدات، داخل الفيلم. يزيل الفراغ العالي هذه الملوثات، مما يضمن أن الفيلم المترسب نقي كيميائيًا ويمتلك الخصائص المقصودة.

زيادة المسار الحر المتوسط

المسار الحر المتوسط هو متوسط المسافة التي يقطعها الجسيم قبل الاصطدام بجسيم آخر. في الغلاف الجوي، تكون هذه المسافة قصيرة للغاية، وتقاس بالنانومتر.

يزيد الفراغ العالي المسار الحر المتوسط إلى أمتار، وغالبًا ما يكون أطول من الحجرة نفسها. يسمح هذا لذرات الطلاء المبخرة بالسفر في خط مستقيم وغير منقطع من المصدر إلى الركيزة. هذا "المسار البصري المباشر" ضروري لإنشاء أغشية كثيفة ومنظمة جيدًا.

تمكين توليد البلازما

تستخدم العديد من عمليات PVD المتقدمة، مثل الرش (Sputtering)، البلازما لتوليد بخار الطلاء. البلازما هي حالة من المادة حيث يتم تنشيط الغاز حتى تتأين ذراته.

لا يمكن إنشاء بلازما الضغط المنخفض هذه والحفاظ عليها إلا في بيئة تفريغ. يسمح الفراغ بالتحكم الدقيق في الغاز (عادةً غاز خامل مثل الأرجون) المستخدم لإنشاء البلازما.

الأنواع الرئيسية للترسيب بالفراغ العالي

الترسيب الفيزيائي للبخار (PVD) هو عائلة من العمليات. في حين أن جميعها تعتمد على الفراغ، إلا أنها تختلف في كيفية تبخيرها للمادة المصدر.

الرش (Sputtering)

في عملية الرش، يتم قصف هدف مصنوع من مادة الطلاء بأيونات عالية الطاقة من البلازما. يعمل هذا القصف كصنفرة على المستوى الذري، حيث يقذف أو "يرش" الذرات من الهدف. ثم تسافر هذه الذرات عبر الفراغ وتترسب على الركيزة.

التبخير الحراري (Thermal Evaporation)

هذه إحدى أبسط طرق PVD. توضع المادة المصدر في بوتقة ويتم تسخينها في الفراغ حتى تتبخر (للسوائل) أو تتسامى (للمواد الصلبة). ثم يسافر هذا البخار عبر الحجرة ويتكثف على الركيزة الأكثر برودة، تمامًا مثل تكثف البخار على مرآة باردة.

الترسيب الفيزيائي للبخار بشعاع الإلكترون (E-Beam PVD) والترسيب بالليزر النبضي (PLD)

تستخدم التقنيات الأكثر تقدمًا مصادر طاقة مركزة. يستخدم الترسيب الفيزيائي للبخار بشعاع الإلكترون (E-Beam PVD) حزمة إلكترونية عالية الطاقة لصهر وتبخير المادة المصدر. يستخدم الترسيب بالليزر النبضي (PLD) ليزرًا عالي الطاقة لـ "تجريف" المادة من الهدف، مما يخلق سحابة من البخار تغطي الركيزة.

فهم المفاضلات

على الرغم من أهميته للأداء العالي، فإن الترسيب المعتمد على الفراغ ليس حلاً عالميًا. إنه يأتي مع تحديات هندسية وعملية كبيرة.

التكلفة والتعقيد

أنظمة الفراغ العالي باهظة الثمن في البناء والتشغيل. تتطلب سلسلة من المضخات (مثل مضخات التجليخ الميكانيكية ومضخات التوربوموليكولار أو التبريد عالية الفراغ)، ومقاييس ضغط متطورة، وحجرات مصممة بدقة، وكلها تمثل استثمارًا كبيرًا.

قيود "الخط البصري المباشر"

نظرًا لأن جزيئات الطلاء تسافر في خطوط مستقيمة، فإن عمليات PVD ضعيفة في طلاء الأشكال المعقدة ثلاثية الأبعاد. المناطق التي لا تكون في خط الرؤية المباشر للمصدر تتلقى القليل أو لا شيء من الطلاء، وهي ظاهرة تُعرف باسم التظليل (shadowing).

معدلات ترسيب أبطأ

قد تستغرق دورات الضخ للوصول إلى فراغ عالٍ وقتًا طويلاً. مقترنة بمعدلات الترسيب البطيئة غالبًا، يمكن أن يحد هذا من إنتاجية أنظمة PVD، مما يجعلها أقل ملاءمة لتطبيقات تصنيع معينة ذات حجم كبير مقارنة بالعمليات التي تتم عند الضغط الجوي.

اختيار الخيار الصحيح لهدفك

يعتمد اختيار طريقة الترسيب كليًا على الخصائص المطلوبة للفيلم النهائي.

• إذا كان تركيزك الأساسي هو الطلاءات عالية النقاء والكثيفة للبصريات وأشباه الموصلات أو الغرسات الطبية: يعد PVD بالفراغ العالي هو المعيار لأنه يوفر تحكمًا لا مثيل له في نقاء الفيلم وهيكله.
• إذا كنت بحاجة إلى طلاء الأجزاء ثلاثية الأبعاد المعقدة بشكل موحد: يجب عليك استكشاف عمليات مثل الترسيب الكيميائي للبخار (CVD) أو الترسيب بطبقة ذرية (ALD)، والتي ليست بالضرورة خط رؤية مباشر ويمكن أن تنتج طلاءات متوافقة للغاية.
• إذا كانت أولويتك هي التكلفة المنخفضة والإنتاجية العالية على الأسطح البسيطة: قد تكون طرق PVD الأبسط مثل التبخير الحراري أو التقنيات غير الفراغية أكثر ملاءمة، شريطة أن يتمكن التطبيق من تحمل نقاء وكثافة أقل للفيلم.

في نهاية المطاف، يعد استخدام الفراغ العالي خيارًا هندسيًا متعمدًا للتحكم في بيئة الترسيب على المستوى الذري، مما يتيح إنشاء مواد أغشية رقيقة متقدمة.

جدول ملخص:

عملية PVD الرئيسية	كيف يتم تبخير المادة	الخصائص الرئيسية
الرش (Sputtering)	قصف بأيونات البلازما	ممتاز للمواد الموصلة، وتوحيد جيد
التبخير الحراري	التسخين في بوتقة	بسيط، معدلات ترسيب عالية، فعال من حيث التكلفة
الترسيب بشعاع الإلكترون (E-Beam PVD)	الصهر بشعاع إلكتروني	أغشية عالية النقاء، مواد عالية الحرارة
الترسيب بالليزر النبضي (PLD)	تجريف بليزر عالي الطاقة	نقل متكافئ للمواد المعقدة

هل أنت مستعد لدمج PVD بالفراغ العالي في سير عمل مختبرك؟

في KINTEK، نحن متخصصون في توفير أحدث معدات المختبرات، بما في ذلك أنظمة PVD، لتلبية الاحتياجات الدقيقة لمختبرات البحث والتطوير. تضمن خبرتنا حصولك على الحل المناسب لإنشاء أغشية رقيقة عالية النقاء وعالية الأداء لتطبيقات في أشباه الموصلات والبصريات والأجهزة الطبية.

دعنا نناقش متطلبات مشروعك وكيف يمكن لمعداتنا تسريع ابتكارك.

اتصل بخبرائنا اليوم للحصول على استشارة شخصية!

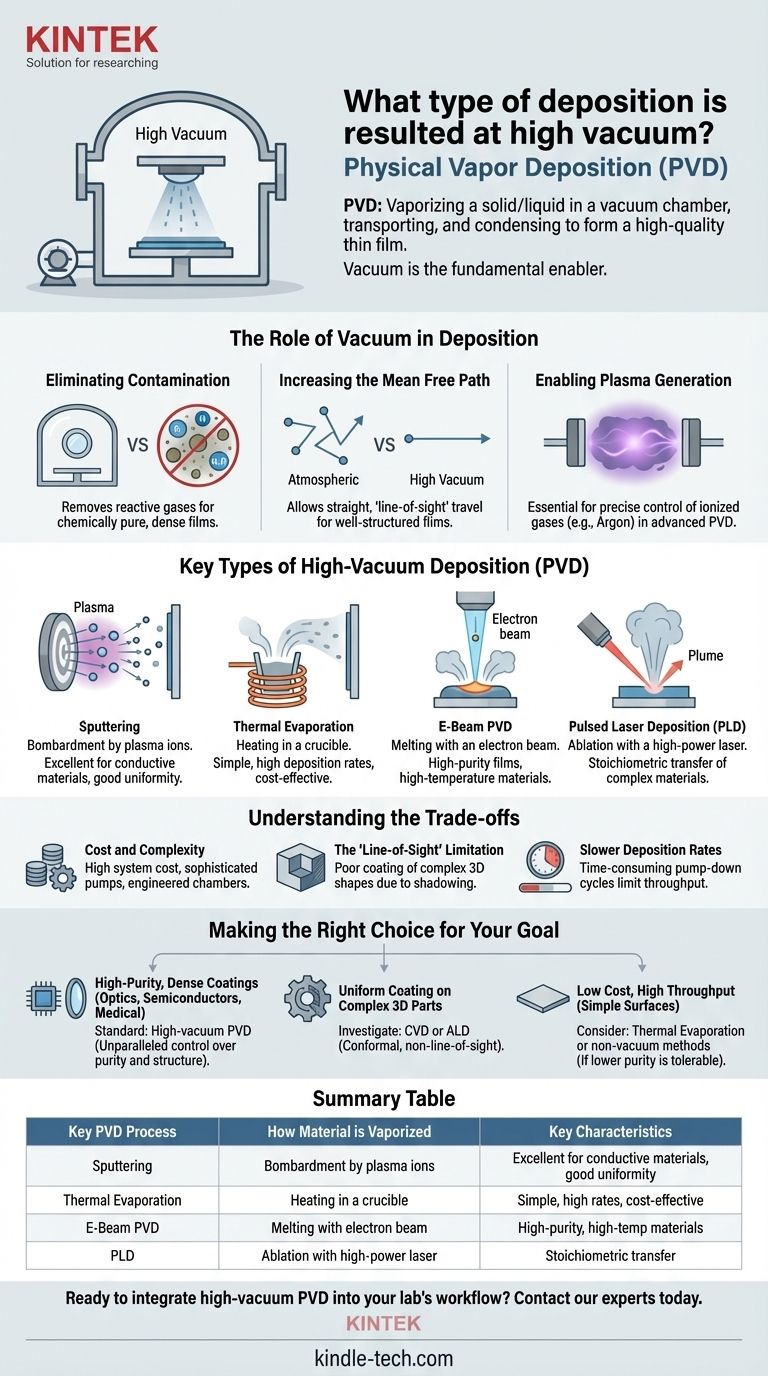

دليل مرئي
