ما نوع الغاز المطلوب لإنشاء البلازما في طريقة الترسيب الفيزيائي للبخار (PVD)؟ الدليل الأساسي لغازات عملية PVD

الغاز الأساسي المطلوب لإنشاء البلازما والحفاظ عليها في معظم عمليات الترسيب الفيزيائي للبخار (PVD) هو غاز نبيل خامل، ويعتبر الأرجون (Ar) هو المعيار الصناعي. بينما يعتبر الأرجون ضروريًا لآلية الرش الفيزيائي، غالبًا ما يتم إدخال غازات تفاعلية أخرى مثل النيتروجين أو الأكسجين عمدًا، ليس لإنشاء البلازما، ولكن لتشكيل الطلاء المطلوب كيميائيًا على سطح الركيزة.

يعد اختيار الغاز في PVD استراتيجية ذات مكونين. فالغاز الخامل غير قابل للتفاوض لتوليد البلازما وطرد مادة المصدر فيزيائيًا، بينما يعد الغاز التفاعلي مكونًا اختياريًا ولكنه حاسم لتخليق الأغشية المركبة مثل السيراميك.

الأدوار الأساسية للغاز في PVD

لفهم سبب اختيار غازات معينة، يجب علينا أولاً تقسيم وظيفتيها المتميزتين داخل غرفة تفريغ PVD: إنشاء البلازما وإزاحة مادة الطلاء.

الوسط للبلازما

غالبًا ما يطلق على البلازما الحالة الرابعة للمادة. وهي غاز متأين فائق السخونة يحتوي على أيونات وإلكترونات حرة الحركة.

لإنشاء هذه الحالة، يتم إدخال غاز منخفض الضغط في غرفة تفريغ. ثم يتم تطبيق مجال كهربائي قوي، والذي ينشط ذرات الغاز ويجردها من إلكتروناتها، مما يخلق الأيونات المشحونة إيجابًا والإلكترونات الحرة التي تشكل البلازما.

محرك الرش

في الرش، وهي إحدى طرق PVD الأكثر شيوعًا، تعمل البلازما كمصدر لمقذوفات عالية الطاقة. يتم تسريع أيونات الغاز الثقيلة المشحونة إيجابًا (مثل الأرجون) بواسطة المجال الكهربائي وتوجيهها نحو مادة المصدر، المعروفة باسم الهدف.

فكر في هذا على أنه آلة سفع رملي على المستوى الذري. تصطدم هذه الأيونات بالهدف بقوة كافية لطرد، أو "رش"، ذرات المادة المستهدفة. ثم تنتقل هذه الذرات المرشوشة عبر الغرفة وتترسب على الجزء الخاص بك، مكونة الفيلم الرقيق.

لماذا الأرجون هو الخيار القياسي

الأرجون هو العنصر الأساسي في صناعة PVD لعدة أسباب رئيسية:

• إنه خامل كيميائيًا. لن يتفاعل مع المادة المستهدفة أو المكونات في غرفة التفريغ، مما يضمن عملية ترسيب نقية.
• لديه كتلة ذرية كافية. الأرجون ثقيل بما يكفي لرش معظم المواد الهندسية الشائعة بكفاءة دون أن يكون باهظ الثمن بشكل مفرط.
• يتأين بسهولة نسبية. وهذا يسمح بتكوين بلازما مستقرة وكثيفة عند الفولتية والضغوط العملية.
• إنه فعال من حيث التكلفة ومتوفر على نطاق واسع بالنقاوة العالية المطلوبة لهذه العمليات.

ما وراء الخامل: دور الغازات التفاعلية

بينما يتعامل الأرجون مع الجزء الفيزيائي من العملية، تتعامل الغازات التفاعلية مع الجزء الكيميائي. تُستخدم هذه العملية، المعروفة باسم الرش التفاعلي، لإنشاء أغشية مركبة صلبة ومقاومة للتآكل.

من المعدن إلى السيراميك

إذا قمت برش هدف من التيتانيوم (Ti) فقط باستخدام الأرجون، فسوف ترسب طبقة نقية من التيتانيوم. ولكن لإنشاء طبقة نتريد التيتانيوم (TiN) الصلبة ذات اللون الذهبي الشائعة، يلزم وجود غاز ثانٍ.

في هذه الحالة، يتم إدخال كمية محكومة من غاز النيتروجين (N₂) إلى الغرفة جنبًا إلى جنب مع الأرجون. تنتقل ذرات التيتانيوم المرشوشة من الهدف وتتفاعل مع النيتروجين في البلازما وعلى سطح الركيزة، لتشكل طبقة مركبة من TiN.

الغازات التفاعلية الشائعة وطلاءاتها

ينطبق هذا المبدأ على مجموعة واسعة من المواد، مما يسمح بتخليق أسطح مصممة بدقة عالية.

• يستخدم النيتروجين (N₂) لتشكيل طلاءات النتريد مثل TiN و CrN و AlTiN، والتي تحظى بتقدير كبير لصلابتها ومقاومتها للتآكل.
• يستخدم الأكسجين (O₂) لتشكيل طلاءات الأكسيد مثل ثاني أكسيد التيتانيوم (TiO₂) وأكسيد الألومنيوم (Al₂O₃)، والتي غالبًا ما تستخدم لخصائصها البصرية أو العازلة.
• تستخدم غازات مصدر الكربون (مثل الأسيتيلين، C₂H₂) لتشكيل طلاءات الكربيد (مثل TiC) أو أغشية الكربون الشبيهة بالماس (DLC) الصلبة منخفضة الاحتكاك.

فهم المقايضات

يعد اختيار الغاز والتحكم فيه أمرًا بالغ الأهمية لنجاح طلاء PVD، ويجب إدارة عدة عوامل بعناية.

الحاجة الماسة للنقاء

أي شوائب غير مقصودة في غاز العملية - مثل بخار الماء أو الهواء المتبقي من فراغ سيء - يمكن أن تندمج في الفيلم النامي. يمكن أن يؤدي هذا التلوث إلى تدهور شديد في التصاق الطلاء وهيكله وأدائه.

ضغط العملية وتأثيره

كمية الغاز في الغرفة (الضغط) هي توازن دقيق. إذا كان الغاز قليلًا جدًا، فقد تكون البلازما غير مستقرة أو ضعيفة جدًا للرش الفعال. إذا كان الغاز كثيرًا جدًا، فسوف تتصادم الذرات المرشوشة مع ذرات الغاز بشكل متكرر، مما يؤدي إلى تشتيتها ومنعها من الوصول إلى الركيزة، مما يقتل معدل الترسيب.

غازات خاملة أثقل لتطبيقات متخصصة

لرش مواد مستهدفة ثقيلة جدًا مثل الذهب (Au) أو البلاتين (Pt)، يمكن أن يكون الأرجون أقل كفاءة. في هذه الحالات، يمكن لغاز خامل أثقل مثل الكريبتون (Kr) أو الزينون (Xe) أن يوفر إنتاجية رش أعلى. المقايضة كبيرة، حيث أن هذه الغازات أغلى بكثير من الأرجون.

اتخاذ القرار الصحيح لتطبيقك

يملي اختيارك للغاز بالكامل الفيلم النهائي الذي تنوي إنشاءه.

• إذا كان تركيزك الأساسي هو ترسيب طبقة معدنية نقية (مثل الألومنيوم، النحاس، التيتانيوم): متطلبك الوحيد هو غاز خامل عالي النقاء، والذي سيكون في جميع الحالات تقريبًا الأرجون.
• إذا كان تركيزك الأساسي هو إنشاء طلاء سيراميك صلب أو مركب (مثل TiN، Al₂O₃، DLC): ستحتاج إلى نظام غاز مزدوج: أرجون عالي النقاء لتشغيل عملية الرش وغاز تفاعلي محدد عالي النقاء لتشكيل المركب المطلوب.
• إذا كان تركيزك الأساسي هو زيادة كفاءة الرش لعنصر مستهدف ثقيل جدًا: قد تحتاج إلى تقييم التكلفة مقابل الفائدة لاستخدام غاز خامل أثقل وأكثر تكلفة مثل الكريبتون أو الزينون بدلاً من الأرجون.

في النهاية، يتعلق اختيار الغاز المناسب بالتحكم في كل من الآلية الفيزيائية للترسيب والتركيب الكيميائي النهائي للفيلم.

جدول الملخص:

نوع الغاز	الوظيفة الأساسية	أمثلة شائعة	الطلاء/التأثير الناتج
غاز خامل	يُنشئ البلازما ويرش مادة الهدف	الأرجون (Ar)، الكريبتون (Kr)	أغشية معدنية نقية (مثل Ti، Al)
غاز تفاعلي	يتفاعل كيميائيًا لتشكيل المركبات	النيتروجين (N₂)، الأكسجين (O₂)	أغشية السيراميك (مثل TiN، Al₂O₃)

حسّن عملية طلاء PVD الخاصة بك مع KINTEK

يعد اختيار مزيج الغاز المناسب أمرًا بالغ الأهمية لتحقيق خصائص الفيلم المطلوبة، سواء كنت بحاجة إلى طبقة معدنية نقية أو طلاء سيراميك صلب ومقاوم للتآكل. تتخصص KINTEK في توفير غازات معالجة عالية النقاء ومعدات مختبرية موثوقة مصممة لتطبيقات PVD الدقيقة.

تضمن خبرتنا أن مختبرك يمكنه الحفاظ على بلازما مستقرة، والتحكم في التلوث، وتحقيق نتائج متسقة وعالية الجودة. دعنا نساعدك على تعزيز معدل الترسيب وأداء الطلاء الخاص بك.

اتصل بخبرائنا اليوم لمناقشة احتياجاتك الخاصة من غاز PVD ومعداته!

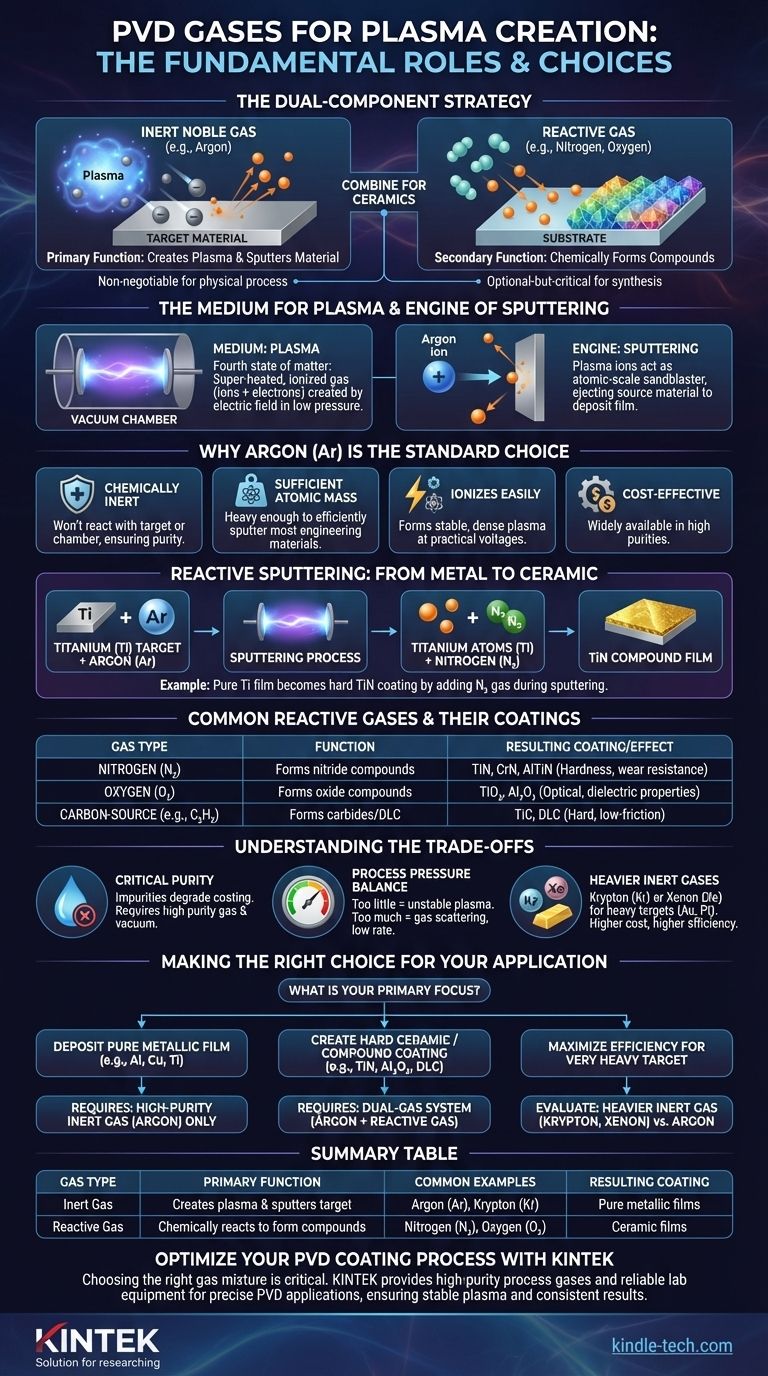

دليل مرئي
