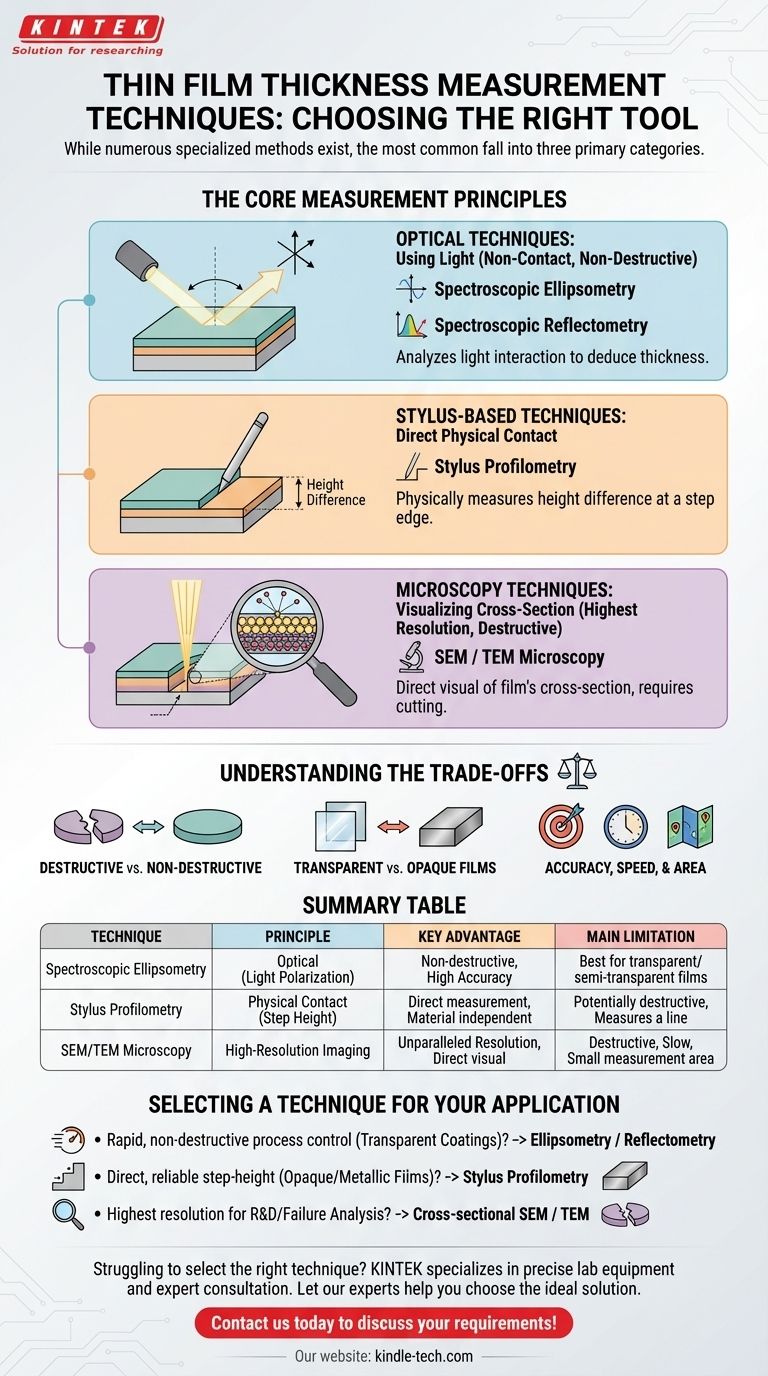

يعد قياس سُمك الغشاء الرقيق جانبًا مهمًا من جوانب علوم وهندسة المواد، مع توفر تقنيات مختلفة اعتمادًا على المتطلبات المحددة للتطبيق.وتشمل الأساليب الأكثر استخدامًا قياس البلورات الكوارتز البلورية الدقيقة (QCM)، وقياس الإهليلج، وقياس الملامح، وقياس التداخل، وانعكاسية الأشعة السينية (XRR)، والفحص المجهري الإلكتروني الماسح (SEM)، والفحص المجهري الإلكتروني النافذ (TEM).لكل تقنية مزاياها وقيودها الفريدة، مما يجعلها مناسبة لسيناريوهات مختلفة.على سبيل المثال، تُعد تقنية QCM مثالية للقياسات في الموقع أثناء الترسيب، بينما يوفر كل من SEM وTEM صورًا مقطعية عالية الدقة.ويعتمد اختيار الطريقة في كثير من الأحيان على عوامل مثل اتساق الفيلم وخصائص المواد والحاجة إلى اختبار غير مدمر.
شرح النقاط الرئيسية:
-
ميكروبالان الكوارتز البلوري الكوارتزي (QCM):
- المبدأ: يقيس QCM التغير في الكتلة لكل وحدة مساحة عن طريق قياس التغير في تردد مرنان بلورة الكوارتز.
- التطبيقات: يشيع استخدامها أثناء عملية الترسيب لمراقبة نمو الأغشية الرقيقة في الوقت الفعلي.
- المزايا: حساسية عالية لتغيرات الكتلة، مناسبة للقياسات في الموقع.
- القيود: يقتصر على المواد الموصلة ويتطلب بيئة نظيفة ومستقرة.
-
القياس الإهليلجي:
- المبدأ: يقيس التغير في حالة استقطاب الضوء المنعكس من سطح الفيلم.
- التطبيقات: يستخدم للقياسات في الموقع وخارج الموقع على حد سواء، خاصةً للأغشية الشفافة أو شبه الشفافة.
- المزايا: غير مدمرة، توفر معلومات عن كل من السُمك والخصائص البصرية.
- القيود: يتطلب معامل انكسار معروف أو مفترض، تحليل بيانات معقد.
-
قياس الملامح:
- الأنواع: قياس الملامح باللسان وقياس الملامح البصرية.
- المبدأ: يقيس قياس الملامح باستخدام القلم الفيزيائي الفرق في الارتفاع بين الفيلم والركيزة باستخدام قلم فيزيائي، بينما يستخدم قياس الملامح الضوئي التداخل الضوئي.
- التطبيقات: مناسبة لقياس ارتفاعات الدرجات وخشونة السطح.
- المزايا: قياس مباشر للسمك المادي، إعداد بسيط نسبيًا.
- القيود: يتطلب خطوة أو أخدود، يقتصر على نقاط محددة، غير مناسب للأغشية الرقيقة جدًا.
-
قياس التداخل:
- المبدأ: تستخدم أنماط التداخل الناتجة عن انعكاس الضوء عن الفيلم والركيزة لتحديد السُمك.
- التطبيقات: يشيع استخدامها للأغشية والطلاءات الشفافة.
- المزايا: دقة عالية، طريقة عدم التلامس.
- القيود: تتطلب سطحًا عاكسًا للغاية وإعدادًا وتحليلًا معقدًا.
-
انعكاسية الأشعة السينية (XRR):
- المبدأ: يقيس كثافة الأشعة السينية المنعكسة من زوايا مختلفة لتحديد سُمك الغشاء وكثافته.
- التطبيقات: مناسب للأغشية الرقيقة جدًا والهياكل متعددة الطبقات.
- المزايا: دقة عالية، غير مدمرة، توفر معلومات عن الكثافة والخشونة.
- القيود: يتطلب معدات متخصصة، وتحليل بيانات معقدة.
-
المجهر الإلكتروني الماسح الضوئي (SEM):
- المبدأ: يستخدم شعاعًا مركزًا من الإلكترونات لتصوير المقطع العرضي للفيلم، مما يسمح بقياس السُمك مباشرةً.
- التطبيقات: مثالي للتصوير عالي الدقة وقياس سُمك الأغشية الرقيقة جدًا.
- المزايا: دقة عالية، توفر معلومات هيكلية مفصلة.
- القيود: مدمّر، يتطلب تحضير عينة، يقتصر على المساحات الصغيرة.
-
المجهر الإلكتروني النافذ (TEM):
- المبدأ: مشابهة ل SEM ولكنها تستخدم الإلكترونات المنقولة لتصوير المقطع العرضي للفيلم.
- التطبيقات: تُستخدم للأغشية الرقيقة للغاية والدقة على المستوى الذري.
- المزايا: دقة عالية للغاية، توفر تفاصيل على المستوى الذري.
- القيود: مدمّرة، تحضير عينة معقدة، تقتصر على مناطق صغيرة جدًا.
-
الطرق البصرية القائمة على التداخل:
- المبدأ: تحليل التداخل بين الضوء المنعكس من الواجهات العلوية والسفلية للفيلم.
- التطبيقات: مناسب للأفلام الشفافة وشبه الشفافة.
- المزايا: غير مدمرة، توفر معلومات عن كل من السُمك ومعامل الانكسار.
- القيود: يتطلب معرفة معامل الانكسار، وتحليل البيانات المعقدة.
كل من هذه التقنيات لها مجموعة من المزايا والقيود الخاصة بها، مما يجعلها مناسبة للتطبيقات والمواد المختلفة.يجب أن يعتمد اختيار الطريقة على المتطلبات المحددة للقياس، مثل الحاجة إلى المراقبة في الموقع، ونوع المادة، والدقة والدقة المطلوبة.
جدول ملخص:
| التقنية | المبدأ | التطبيقات | المزايا | القيود |
|---|---|---|---|---|
| ميكروبالان الكوارتز البلوري الكوارتزي (QCM) | يقيس تغير الكتلة عبر إزاحة تردد مرنان بلوري كوارتز. | مراقبة في الموقع أثناء الترسيب. | حساسية عالية، قياس في الوقت الحقيقي. | يقتصر على المواد الموصلة، ويتطلب بيئة مستقرة. |
| قياس الاهتزازات | يقيس تغير استقطاب الضوء المنعكس. | قياسات في الموقع/خارج الموقع للأغشية الشفافة/شبه الشفافة. | غير مدمرة، توفر الخصائص البصرية. | يتطلب معامل انكسار معروف، وتحليل بيانات معقدة. |
| قياس الملامح | يقيس فرق الارتفاع باستخدام قلم أو تداخل ضوئي. | قياس ارتفاع الخطوة وخشونة السطح. | قياس السُمك المباشر، إعداد بسيط. | يتطلب خطوة / أخدود، غير مناسب للأغشية الرقيقة جدًا. |
| قياس التداخل | يستخدم أنماط التداخل الضوئي لتحديد السُمك. | الأغشية والطلاءات الشفافة. | عالية الدقة، بدون تلامس. | تتطلب أسطحًا عاكسة وإعدادًا وتحليلًا معقدًا. |
| انعكاسية الأشعة السينية (XRR) | يقيس شدة انعكاس الأشعة السينية عند زوايا مختلفة. | أغشية رقيقة جداً وهياكل متعددة الطبقات. | عالية الدقة وغير مدمرة وتوفر بيانات الكثافة والخشونة. | يتطلب معدات متخصصة وتحليل بيانات معقدة. |
| المجهر الإلكتروني الماسح الضوئي (SEM) | يستخدم شعاع الإلكترون لتصوير المقاطع العرضية لقياس السُمك. | تصوير عالي الدقة للأغشية الرقيقة جداً. | دقة عالية، معلومات هيكلية مفصلة. | مدمّر، يتطلب تحضير العينة، يقتصر على المساحات الصغيرة. |
| المجهر الإلكتروني النافذ (TEM) | يستخدم الإلكترونات المنقولة لتصوير الأغشية فائقة الرقة. | دقة عالية على المستوى الذري للأفلام فائقة الرقة. | دقة عالية للغاية وتفاصيل على المستوى الذري. | تحضير عينة مدمرة ومعقدة، تقتصر على مناطق صغيرة جداً. |
| الطرق البصرية القائمة على التداخل | تحليل التداخل الضوئي بين واجهات الأغشية. | أفلام شفافة وشبه شفافة. | غير مدمرة، توفر بيانات السُمك ومعامل الانكسار. | يتطلب معرفة معامل الانكسار، وتحليل بيانات معقدة. |
