لماذا يمكن لـ ALD تحقيق الترسيب المطابق؟ السر يكمن في تفاعلاته السطحية ذاتية التحديد

في جوهره، يحقق ترسيب الطبقات الذرية (ALD) تطابقًا مثاليًا لأنه عملية يتم التحكم فيها سطحيًا، وليست ترسيبًا بخط الرؤية أو في الطور الغازي. يتم بناء الفيلم طبقة ذرية واحدة في كل مرة من خلال سلسلة من التفاعلات الكيميائية ذاتية التحديد التي تحدث بشكل موحد على كل سطح مكشوف، بغض النظر عن شكله أو اتجاهه. وهذا يضمن أن حتى أعمق الخنادق وأكثر الهياكل النانوية ثلاثية الأبعاد تعقيدًا يتم طلاؤها بفيلم ذي سمك موحد تمامًا.

على عكس الطرق الأخرى التي "ترش" أو "تمطر" المواد على السطح، فإن ALD "تنمو" الفيلم مباشرة من الركيزة نفسها. ويتم تحقيق ذلك عن طريق فصل التفاعل الكيميائي إلى تفاعلين نصفيين منفصلين وذاتيين التحديد، مما يضمن إضافة طبقة ذرية واحدة بالضبط لكل دورة، في كل مكان.

دورة ALD: حكاية تفاعلين نصفيين

لفهم تطابق ALD، يجب عليك أولاً فهم طبيعته الدورية الأساسية. لا تقوم العملية بترسيب المواد بشكل مستمر. بدلاً من ذلك، تقوم ببناء فيلم من خلال تسلسل متكرر من أربع خطوات مميزة. دعنا نستخدم المثال الشائع لإنشاء أكسيد الألومنيوم (Al₂O₃) من ثلاثي ميثيل الألومنيوم (TMA) والماء (H₂O).

الخطوة 1: نبضة السلائف الأولى (TMA)

تبدأ العملية بإدخال المادة الكيميائية الأولى، وهي غاز السلائف (TMA)، إلى غرفة التفاعل.

تنتشر جزيئات TMA في جميع أنحاء الغرفة، وتغطي كل سطح، بما في ذلك الأجزاء العلوية والسفلية والجوانب لأي ميزات على الركيزة. ترتبط كيميائيًا (امتصاص كيميائي) بالمواقع التفاعلية على السطح.

مبدأ "التحديد الذاتي"

هذه الخطوة ذاتية التحديد. بمجرد أن يرتبط كل موقع تفاعلي متاح على السطح بجزيء TMA، يتوقف التفاعل تلقائيًا. لا يمكن لـ TMA أن يلتصق بالسطح، وتبقى الجزيئات الزائدة كغاز. هذا هو المفتاح المطلق لقوة ALD.

الخطوة 2: التطهير الأول

بعد ذلك، يتم ضخ غاز خامل مثل النيتروجين أو الأرجون عبر الغرفة. يزيل هذا التطهير تمامًا جميع جزيئات TMA الزائدة غير المتفاعلة وأي منتجات ثانوية غازية من التفاعل.

تبقى فقط الطبقة الواحدة من جزيئات TMA التي ارتبطت كيميائيًا بالسطح. خطوة التطهير هذه حاسمة لمنع التفاعلات غير المرغوب فيها في الطور الغازي (أي ترسيب البخار الكيميائي) في الخطوة التالية.

الخطوة 3: نبضة السلائف الثانية (H₂O)

يتم ضخ السلائف الثانية، وفي هذه الحالة بخار الماء (H₂O)، إلى الغرفة.

تتفاعل جزيئات الماء هذه فقط مع طبقة جزيئات TMA الملتصقة بالفعل بالسطح. يشكل هذا التفاعل طبقة واحدة وموحدة من المادة المطلوبة، أكسيد الألومنيوم (Al₂O₃)، ويهيئ السطح بمواقع تفاعلية جديدة للدورة التالية.

الخطوة 4: التطهير النهائي واكتمال الدورة

يزيل التطهير النهائي بالغاز الخامل جميع بخار الماء الزائد والمنتجات الثانوية الغازية من هذا التفاعل الثاني.

في نهاية هذه الخطوات الأربع، تم ترسيب طبقة واحدة رقيقة جدًا من Al₂O₃ بشكل موحد عبر جميع الأسطح. ثم تتكرر هذه الدورة بأكملها مئات أو آلاف المرات لبناء الفيلم بالسمك المطلوب.

لماذا تضمن هذه الآلية التطابق

الطبيعة المتسلسلة وذاتية التحديد لدورة ALD هي ما يفصلها جوهريًا عن تقنيات الترسيب الأخرى ويضمن تطابقها الفائق.

تشبع السطح مقابل خط الرؤية

التقنيات مثل الترسيب الفيزيائي للبخار (PVD)، مثل الرش أو التبخير، هي خط رؤية. يتم قذف المواد من مصدر وتنتقل في خط مستقيم إلى الركيزة. وهذا يخلق تأثير "التظليل"، حيث تحصل قمم الميزات على طبقة سميكة بينما تحصل الجوانب على القليل جدًا وقد لا تحصل قيعان الخنادق على أي شيء على الإطلاق.

تتجنب ALD هذا تمامًا. يمكن لغازات السلائف أن تنتشر بعمق في الهياكل ذات نسبة العرض إلى الارتفاع العالية. طالما أن جزيء الغاز يمكن أن يصل إلى السطح، فسوف يتفاعل ويساهم في الفيلم، وهي عملية مدفوعة بكيمياء السطح، وليس الاتجاهية.

التفاعل الموحد مقابل تأثيرات الاستنفاد

يمكن أن يعاني الترسيب الكيميائي للبخار (CVD) التقليدي أيضًا من عدم التطابق. في CVD، تتفاعل السلائف معًا في الطور الغازي أو على السطح بشكل مستمر. في خندق عميق، يمكن أن يحدث التفاعل بشكل أسرع عند الفتحة منه في القاع، مما يؤدي إلى استنفاد تركيز السلائف مع انتقالها إلى عمق أكبر.

ينتج عن ذلك فيلم يكون الأكثر سمكًا في الأعلى والأقل سمكًا في الأسفل، ويمكن أن يؤدي حتى إلى "إغلاق" الفتحة. تمنع الطبيعة ذاتية التحديد لـ ALD هذا، حيث يتوقف التفاعل بعد تشكل طبقة أحادية، مما يتيح لغاز السلائف وقتًا لتشبع السطح بالكامل قبل بدء الخطوة التالية.

التحكم الرقمي في السمك

نتيجة مباشرة لهذه الآلية هي أن سمك الفيلم يتحدد ببساطة من خلال عدد الدورات التي تم إجراؤها. تضيف كل دورة كمية يمكن التنبؤ بها من المواد (على سبيل المثال، ~1 أنجستروم من Al₂O₃). وهذا يمنح المهندسين تحكمًا رقميًا دقيقًا في سمك الفيلم على مستوى أقل من النانومتر.

فهم المقايضات

بينما لا يمكن مقارنة تطابقها، فإن ALD ليست الحل لكل مشكلة. فهم قيودها أمر بالغ الأهمية لاتخاذ قرار مستنير.

سرعة الترسيب

المقايضة الأساسية هي السرعة. نظرًا لأن الفيلم يتم بناؤه طبقة ذرية واحدة في كل مرة، فإن ALD عملية بطيئة بطبيعتها مقارنة بـ PVD أو CVD. قد يكون ترسيب فيلم سميك (على سبيل المثال، >100 نانومتر) يستغرق وقتًا طويلاً بشكل غير عملي.

كيمياء السلائف وقيود المواد

تتطلب ALD زوجًا من السلائف التي تظهر كيمياء التفاعل ذاتية التحديد الصحيحة ضمن نطاق درجة حرارة مشترك. يمكن أن يكون العثور على سلائف مناسبة لعناصر أو مركبات معينة تحديًا بحثيًا كبيرًا، مما يعني أنه لا يمكن ترسيب جميع المواد بسهولة باستخدام ALD.

نافذة درجة حرارة ALD

يجب أن تعمل العملية ضمن نطاق درجة حرارة محدد يُعرف باسم "نافذة ALD". إذا كانت درجة الحرارة منخفضة جدًا، فقد تتكثف السلائف ببساطة على السطح بدلاً من التفاعل. إذا كانت عالية جدًا، فقد تتحلل السلائف من تلقاء نفسها، مما يؤدي إلى نمو غير متحكم فيه يشبه CVD ويدمر السلوك ذاتي التحديد.

متى تختار ALD

يجب أن يسترشد اختيارك لطريقة الترسيب بالمتطلبات المحددة لتطبيقك.

• إذا كان تركيزك الأساسي هو التوحيد المثالي على الهياكل ثلاثية الأبعاد المعقدة: فإن ALD هي الخيار الذي لا مثيل له، وهي ضرورية لتطبيقات مثل طلاء الخنادق العميقة أو المواد المسامية أو أجهزة MEMS.
• إذا كان تركيزك الأساسي هو التحكم الدقيق في السمك على مستوى أقل من النانومتر: فإن نمو ALD طبقة بعد طبقة يجعلها الطريقة المثالية لإنشاء عوازل البوابة الرقيقة جدًا وعالية الجودة والطبقات الحاجزة المطلوبة في الإلكترونيات الدقيقة الحديثة.
• إذا كان تركيزك الأساسي هو السرعة وترسيب الأفلام السميكة (>100 نانومتر): يجب أن تفكر بقوة في بدائل مثل CVD أو PVD، حيث من المرجح أن يكون معدل ترسيب ALD البطيء عنق زجاجة كبيرًا لعمليتك.

في النهاية، فهم الطبيعة ذاتية التحديد لـ ALD يمكّنك من الاستفادة من نقاط قوتها الفريدة لتطبيقات الأفلام الرقيقة الأكثر تطلبًا.

جدول الملخص:

الميزة الرئيسية	كيف تمكن التطابق
التفاعلات ذاتية التحديد	تضمن تكوين طبقة أحادية موحدة؛ يتوقف التفاعل تلقائيًا عندما تتشبع المواقع السطحية.
نبضات السلائف المتسلسلة	تفصل التفاعلات الكيميائية إلى خطوات مميزة، مما يمنع استنفاد الطور الغازي ويضمن تغطية متساوية.
النمو المتحكم فيه سطحيًا	ينمو الفيلم من الركيزة نفسها، وليس عن طريق الترسيب بخط الرؤية، مما يلغي تأثيرات التظليل.
انتشار الغاز ودورات التطهير	تنتشر السلائف في الخنادق العميقة؛ تزيل عمليات التطهير الغاز الزائد، مما يمنع التفاعلات غير المرغوب فيها.

هل تحتاج إلى أفلام رقيقة متطابقة لتطبيقاتك المتقدمة؟

سواء كنت تعمل على الجيل التالي من الإلكترونيات الدقيقة، أو أجهزة MEMS، أو طلاء الهياكل النانوية ثلاثية الأبعاد المعقدة، فإن أنظمة ALD الدقيقة من KINTEK توفر التوحيد المثالي والتحكم على المستوى الذري الذي تحتاجه. تم تصميم معداتنا وموادنا الاستهلاكية المختبرية لتلبية تحديات الأفلام الرقيقة الأكثر تطلبًا.

اتصل بخبرائنا اليوم لمناقشة كيف يمكن لحلول ALD لدينا أن تعزز عمليات البحث والإنتاج لديك. دع KINTEK يكون شريكك في تحقيق أداء فائق للمواد.

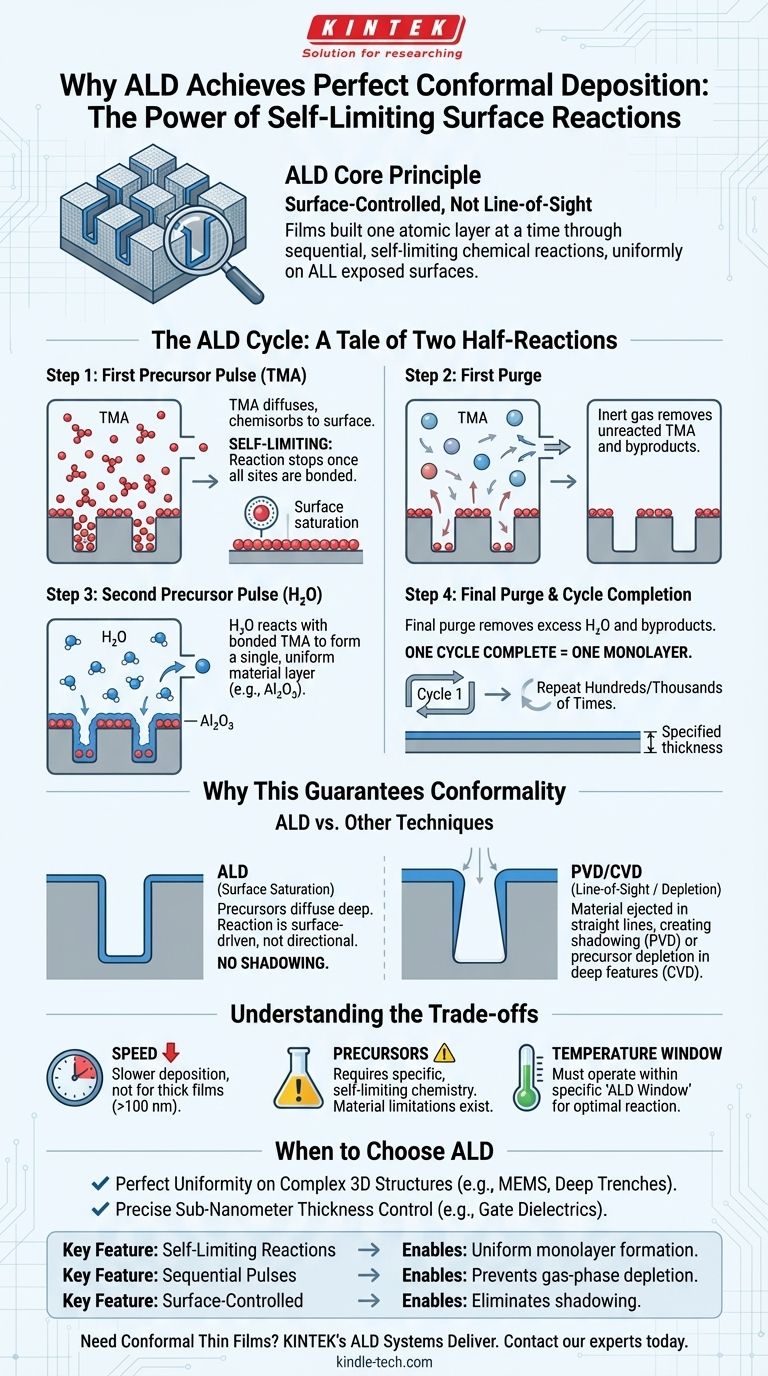

دليل مرئي
