طلاء التبخير بالحزمة الإلكترونية: المزايا والعيوب والتطبيقات

مزايا طلاء التبخير بالحزمة الإلكترونية

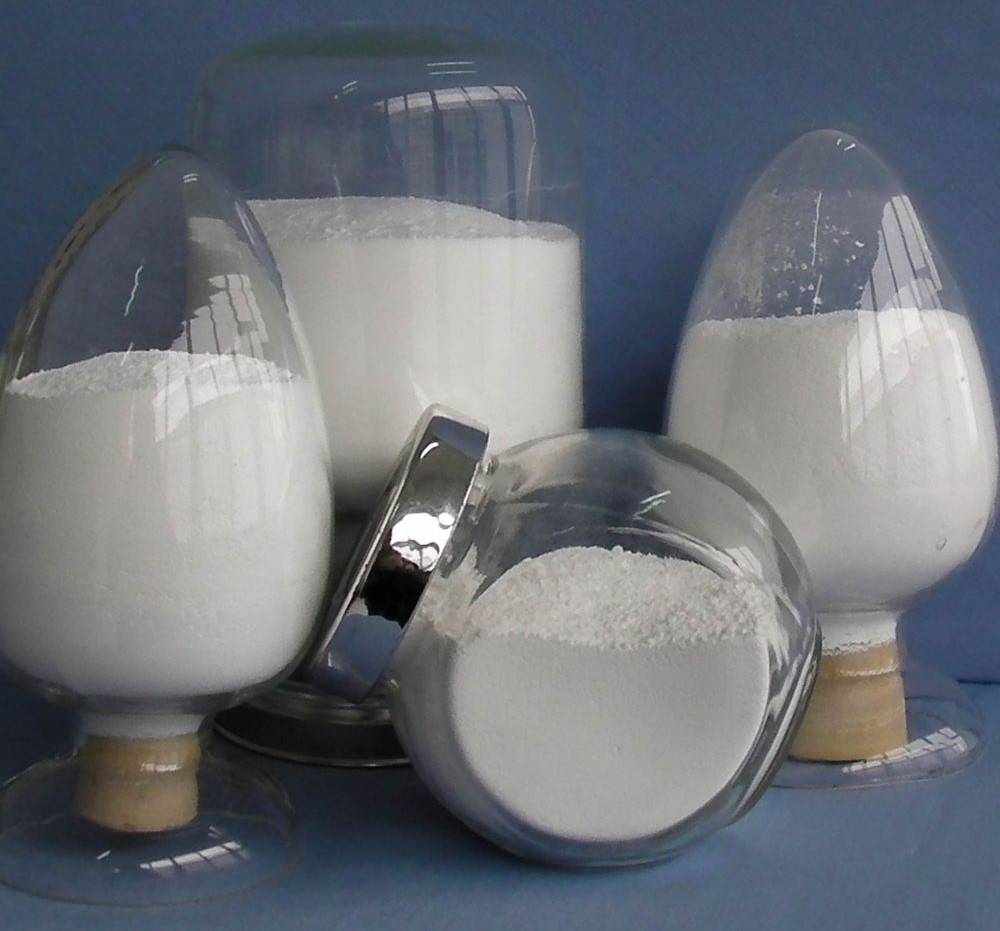

مواد عالية النقاء

يعمل التبخير بالحزمة الإلكترونية في بيئة عالية التفريغ، وهو أمر أساسي في التخلص من الشوائب الغازية. وتضمن هذه العملية أن يحافظ الفيلم الناتج على درجة نقاء عالية بشكل استثنائي. لا غنى عن المواد عالية النقاء في العديد من التقنيات المتقدمة، حيث يمكن حتى للشوائب النزرة أن تغير خصائص المادة بشكل كبير. وتعد هذه المواد ضرورية في تطبيقات تتراوح بين إنتاج مصابيح LED وشاشات البلازما إلى البصريات عالية الدقة والسيراميك المتقدم.

على سبيل المثال، في صناعة أجهزة الاستشعار الإلكترونية، يؤثر نقاء المواد بشكل مباشر على حساسية المستشعر وموثوقيته. وبالمثل، في تطوير أشعة الليزر، يمكن أن يؤدي أي تلوث إلى تعطيل انبعاث الضوء المتماسك، مما يستلزم استخدام مواد قريبة من النقاء بنسبة 100% قدر الإمكان. وغالبًا ما تختلف الخصائص الدقيقة المطلوبة حسب التطبيق، ولكن الخيط المشترك هو حساسية المادة للتغيرات الكيميائية الدقيقة.

لا تعمل بيئة التفريغ العالية للتبخير بالحزمة الإلكترونية على تنقية المواد فحسب، بل تسمح أيضًا بترسيب هذه المواد على الركائز بأقل قدر من التلوث. وهذا مهم بشكل خاص في الصناعات التي يتوقف فيها أداء المنتج النهائي على نقاء المواد الأولية. تقدم شركات مثل KINTEK مجموعة واسعة من المعادن والعناصر في أنقى أشكالها، من الألومنيوم والنحاس إلى التنجستن والزركونيوم، مما يضمن تلبية الطلب على المواد عالية النقاء في مختلف القطاعات.

جودة غشاء جيد

تعزز الطاقة العالية لشعاع الإلكترون بشكل كبير من جودة الفيلم المترسب، مما يؤدي إلى العديد من الخصائص البارزة. أولاً، يُظهر الفيلم كثافة ممتازة، وهو أمر بالغ الأهمية لاستقراره الميكانيكي والكيميائي. وتقلل هذه الكثافة العالية من وجود الفراغات والعيوب، والتي يمكن أن تضر بأداء الفيلم في مختلف التطبيقات.

ثانيًا، يُعد تجانس الفيلم ميزة رئيسية أخرى. يضمن التحكم الدقيق في توزيع طاقة شعاع الإلكترون توزيع طاقة شعاع الإلكترون أن يتم ترسيب الفيلم بالتساوي عبر الركيزة. وهذا التماثل مهم بشكل خاص في تطبيقات مثل الطلاء البصري، حيث يمكن أن تؤدي الاختلافات في السماكة إلى تناقضات في الخصائص البصرية مثل الانعكاسية والنفاذية.

علاوة على ذلك، فإن الطاقة العالية لحزمة الإلكترون تسهّل ترسيب مجموعة واسعة من المواد، من المعادن والسبائك إلى الأكاسيد والنتريدات. تسمح هذه القدرة على التكيف بإنشاء أغشية ذات خصائص مصممة خصيصًا لتلبية المتطلبات المتنوعة لمختلف الصناعات.

باختصار، لا تضمن الطاقة العالية لشعاع الإلكترون الحصول على طبقة كثيفة وموحدة فحسب، بل توسع أيضًا نطاق المواد التي يمكن ترسيبها بفعالية، مما يجعل طلاء التبخير بالحزمة الإلكترونية تقنية متعددة الاستخدامات وقوية في مختلف التطبيقات الصناعية.

مرونة تحكم قوية

تعد الدقة في التحكم في سمك وهيكل الفيلم إحدى السمات البارزة لطلاء التبخير بالحزمة الإلكترونية. ويتم تحقيق هذا التحكم من خلال الضبط الدقيق للعديد من المعلمات الحرجة، بما في ذلك قوة شعاع الإلكترون وموضع مصدر التبخير ومعدل ترسيب الفيلم. وتلعب كل من هذه المعلمات دورًا محوريًا في تحديد الخصائص النهائية للفيلم المترسب.

على سبيل المثال، يسمح ضبط قوة شعاع الإلكترون بالتحكم الدقيق في الطاقة التي يتم توصيلها إلى مصدر التبخير. وهذا بدوره يؤثر على معدل تبخر المادة وتكثيفها على الركيزة. وبالمثل، فإن موضع مصدر التبخير أمر بالغ الأهمية. ومن خلال وضع المصدر بشكل استراتيجي، من الممكن تحسين توزيع المادة المتبخرة إلى الحد الأمثل، مما يضمن تغطية موحدة عبر الركيزة.

معدل الترسيب هو عامل رئيسي آخر. من خلال تعديل هذا المعدل، يمكن للمشغلين تحقيق سمك الفيلم المطلوب بأقل انحراف. ويكتسب هذا المستوى من التحكم أهمية خاصة في التطبيقات التي يمكن أن يؤثر فيها أدنى تباين في سماكة الفيلم بشكل كبير على الأداء، كما هو الحال في الطلاءات البصرية أو الأجهزة الإلكترونية.

قابلية واسعة للتكيف

يتميز طلاء التبخير بالحزمة الإلكترونية بمجموعة رائعة من القدرة على التكيف، مما يجعله خياراً متعدد الاستخدامات لمختلف التطبيقات الصناعية. هذه الطريقة قادرة على تبخير مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والأكاسيد والنتريدات. وتنبع القدرة على التكيف من التحكم الدقيق في عملية التبخير، مما يسمح بترسيب المواد ذات الخصائص الفيزيائية والكيميائية المختلفة.

على سبيل المثال، يمكن تبخير معادن مثل الألومنيوم والذهب والفضة، التي يشيع استخدامها في الأجهزة الإلكترونية والطلاءات البصرية، بفعالية باستخدام تقنية الحزمة الإلكترونية. وبالمثل، يمكن أيضًا معالجة السبائك المعقدة مثل نيتريد التيتانيوم (TiN) ونتريد الكروم (CrN)، المعروفة بصلابتها العالية ومقاومتها للتآكل، بهذه الطريقة. وبالإضافة إلى ذلك، يمكن ترسيب أكاسيد مثل ثاني أكسيد السيليكون (SiO₂) وثاني أكسيد التيتانيوم (TiO₂)، والتي تعتبر حاسمة في التطبيقات البصرية بسبب خصائصها الانكسارية، بشكل موثوق.

ويضمن هذا التوافق الواسع للمواد أن تبخير الحزمة الإلكترونية يمكن أن يلبي احتياجات التطبيقات المتنوعة، بدءًا من تعزيز الخصائص البصرية للعدسات والمرايا إلى تقوية سطح الأدوات والأجزاء الميكانيكية. إن القدرة على التعامل مع مثل هذه المجموعة الواسعة من المواد تجعل من التبخير بالحزمة الإلكترونية خياراً مفضلاً في الصناعات التي تكون فيها مرونة المواد وترسيب الأغشية عالية الجودة أمراً بالغ الأهمية.

تأثير حراري صغير

أثناء عملية التبخير بالحزمة الإلكترونية، يتم تقليل التأثير الحراري على الركيزة بشكل كبير بسبب التسخين الموضعي لمصدر التبخير. ويضمن هذا التسخين الموضعي تعرض المادة التي يتم تبخيرها فقط لدرجات حرارة عالية، بينما تظل البيئة المحيطة والركيزة باردة نسبياً. وهذه الخاصية تجعل تبخير الحزمة الإلكترونية خيارًا مثاليًا لطلاء المواد الحساسة للحرارة، حيث تمنع التدهور الحراري وتحافظ على السلامة الهيكلية للركيزة.

وعلاوة على ذلك، تسمح الطبيعة المتحكم فيها لتوزيع طاقة الحزمة الإلكترونية بالتحكم الدقيق في درجة الحرارة، مما يقلل من خطر التلف الحراري. وهذا مفيد بشكل خاص في التطبيقات التي يكون فيها الاستقرار الحراري للركيزة أمرًا بالغ الأهمية، كما هو الحال في ترسيب الأغشية الرقيقة على العدسات البصرية الحساسة أو في صناعة أشباه الموصلات حيث المكونات الإلكترونية الحساسة للحرارة.

كما يُترجم التأثير الحراري المنخفض أيضًا إلى التصاق أفضل وجودة أفضل للفيلم بشكل عام، حيث تظل خصائص الركيزة دون تغيير أثناء عملية الطلاء. ويضمن ذلك أن المنتج النهائي لا يلبي المواصفات المطلوبة فحسب، بل يُظهر أيضًا أداءً فائقًا وطول العمر.

معدل ترسيب قابل للتعديل

يُعد معدل الترسيب في عملية التبخير بالحزمة الإلكترونية معلمة حاسمة يمكن أن تؤثر بشكل كبير على جودة وخصائص الفيلم المترسب. ويتم التحكم في هذا المعدل بشكل أساسي من خلال قوة شعاع الإلكترون الذي يعمل كمصدر تسخين لعملية التبخير. ومن خلال الضبط الدقيق لقدرة حزمة الإلكترونات، يمكن للمشغلين تحقيق تحكم دقيق في معدل ترسيب المواد على الركيزة.

على سبيل المثال، يمكن أن تؤدي إعدادات الطاقة الأعلى إلى تسريع عملية التبخير، مما يؤدي إلى معدل ترسيب أسرع. وهذا مفيد بشكل خاص عند التعامل مع التطبيقات التي تتطلب طبقات غشاء أكثر سمكًا، كما هو الحال في إنتاج الطلاءات البصرية أو الطلاءات الصلبة للأدوات والقوالب. وعلى العكس من ذلك، تسمح إعدادات الطاقة المنخفضة بمعدلات ترسيب أبطأ، وهو أمر ضروري لإنشاء أغشية رقيقة للغاية مع تجانس وسلاسة استثنائية، كما هو الحال في الأجهزة الإلكترونية وأجهزة العرض الإلكترونية الضوئية.

تمتد قابلية تكييف معدل الترسيب إلى ما هو أبعد من مجرد التحكم في السرعة. كما أنها تمكن العملية من استيعاب مجموعة متنوعة من مواد الركائز والأشكال الهندسية. على سبيل المثال، يمكن أن تستفيد الركائز الحساسة مثل تلك المستخدمة في الأجهزة الطبية أو المكونات الحساسة للحرارة من معدل ترسيب أبطأ وأكثر تحكمًا لتقليل الإجهاد الحراري وضمان سلامة السطح المطلي.

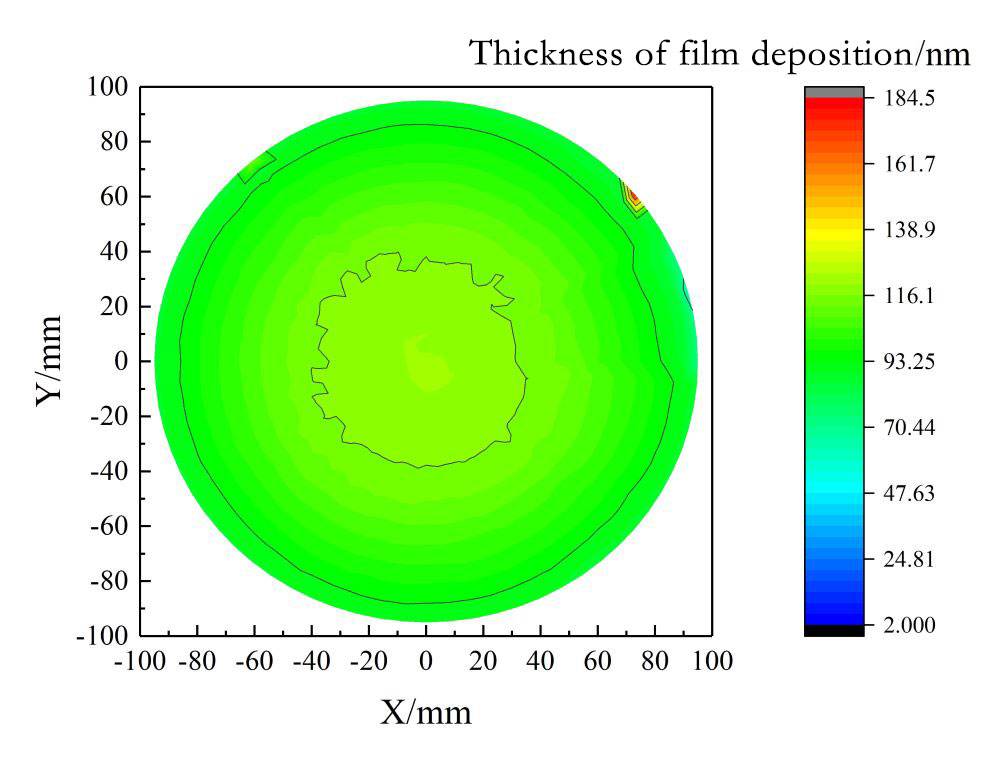

توحيد طبقة الفيلم

يعد تحقيق سماكة موحدة للفيلم جانبًا حاسمًا من جوانب طلاء التبخير بالحزمة الإلكترونية، مما يؤثر على الجودة والأداء العام للطبقات المترسبة. يعد الدوران المناسب والترتيب الدقيق للعينة أمرًا ضروريًا لضمان اتساق سمك الطبقة الرقيقة عبر الركيزة بأكملها. وهذا الاتساق ليس مجرد مسألة توزيع متساوٍ ولكن أيضًا الحفاظ على السلامة الهيكلية والخصائص الوظيفية للفيلم.

على سبيل المثال، في ترسيب الطلاءات الضوئية، يمكن أن يؤدي أي تباين في سُمك الفيلم إلى تأثيرات بصرية غير مرغوب فيها مثل تحولات اللون أو انخفاض النفاذية. وبالمثل، في الأجهزة الإلكترونية، يمكن أن تؤدي الطبقات غير المنتظمة للأفلام إلى خصائص كهربائية غير متناسقة، مما قد يتسبب في حدوث مشكلات في الأداء في الدوائر المتكاملة أو أجهزة الاستشعار.

لتحقيق التوحيد الأمثل، يجب التحكم في عدة عوامل بعناية:

• سرعة الدوران: يجب أن يدور حامل الركيزة بسرعة متسقة لضمان التعرض المتساوي للمادة المتبخرة.
• معدل التبخر: يجب أن يكون المعدل الذي يتم به تبخير المادة ثابتًا لمنع حدوث سماكة أو ترقق موضعي للفيلم.
• تركيز الشعاع: يجب أن تكون الحزمة الإلكترونية مركزة بدقة للحفاظ على توزيع متسق للطاقة عبر مصدر التبخير.
• تحديد موضع الركيزة: يجب أن يتم وضع الركيزة بدقة بالنسبة لمصدر التبخير لضمان ترسيب موحد.

من خلال ضبط هذه المعلمات بدقة، يمكن للمصنعين تحقيق طبقات غشاء موحدة للغاية، وبالتالي تعزيز الأداء العام وموثوقية المنتجات المطلية.

مساوئ طلاء التبخير بالحزمة الإلكترونية

ارتفاع تكلفة المعدات

تمثل معدات الطلاء بالتبخير بالحزمة الإلكترونية التزامًا ماليًا كبيرًا، حيث تتميز بارتفاع الاستثمار الأولي ونفقات الصيانة المستمرة. تُصنف هذه المعدات على أنها متطورة وتتطلب مكونات متخصصة وتكنولوجيا متطورة لتشغيلها بفعالية. وغالباً ما يستلزم شراء مثل هذه الآلات نفقات رأسمالية كبيرة، الأمر الذي قد يكون باهظاً بالنسبة للمختبرات الصغيرة أو الشركات الناشئة ذات الميزانيات المحدودة.

وعلاوة على ذلك، فإن صيانة أنظمة التبخير بالحزم الإلكترونية ليست مكلفة فحسب، بل معقدة أيضاً. فالصيانة المنتظمة ضرورية لضمان طول عمر المعدات وأداءها الأمثل، مما يتطلب خبرة المهنيين المدربين. ويمكن أن تؤدي متطلبات الصيانة هذه إلى زيادة الضغط على موارد الكيانات الصغيرة، مما يجعل من الصعب عليها الحفاظ على المعايير التشغيلية اللازمة.

بالإضافة إلى التكاليف المباشرة، يمكن أن تكون النفقات غير المباشرة المرتبطة بوقت التعطل والأعطال المحتملة للمعدات كبيرة. وقد تجد المؤسسات الأصغر حجماً صعوبة في استيعاب هذه التكاليف الإضافية، مما قد يؤثر على قدراتها الإجمالية في مجال البحث والتطوير. وبالتالي، على الرغم من أن هذه التقنية توفر العديد من الفوائد، إلا أن تكلفتها العالية تظل اعتباراً حاسماً بالنسبة للمتبنين المحتملين.

انخفاض كفاءة الإنتاج

بالمقارنة مع تقنيات الطلاء الأخرى مثل طلاء الرذاذ والترسيب بالبخار الكيميائي (CVD)، فإن تبخير الحزمة الإلكترونية عادة ما يكون معدل الترسيب أبطأ. وتشكل هذه الخاصية المتأصلة تحديات كبيرة عندما يتعلق الأمر بتلبية المتطلبات الصارمة لبيئات الإنتاج الضخم. يمكن أن يؤدي معدل الترسيب الأبطأ إلى إطالة أوقات المعالجة، والتي بدورها يمكن أن تزيد من تكاليف الإنتاج وتحد من قابلية التوسع في عملية الطلاء.

على سبيل المثال، في حين أن طلاء الرذاذ والطلاء بالرش بالرش والقطع القابل للذوبان يمكن أن يحقق معدلات ترسيب تصل إلى عدة ميكرومترات في الدقيقة، فإن تبخير الحزمة الإلكترونية غالبًا ما يتخلف عن ذلك، وعادةً ما يحقق معدلات تتراوح بين عشرات ومئات النانومترات في الدقيقة. ويصبح هذا التفاوت واضحاً بشكل خاص في سيناريوهات التصنيع عالية الإنتاجية حيث يكون الطلاء السريع ضرورياً.

يمكن أن يؤثر معدل الترسيب الأبطأ لتبخير الحزمة الإلكترونية أيضًا على الكفاءة الإجمالية لخط الإنتاج، مما يستلزم اتخاذ تدابير إضافية مثل تحسين معلمات العملية أو دمج وحدات طلاء متوازية للتخفيف من عنق الزجاجة. وعلى الرغم من هذه الجهود، لا يزال القيد الأساسي قائماً، مما يجعلها خياراً أقل ملاءمة للصناعات التي تتطلب عمليات طلاء عالية السرعة وواسعة النطاق.

نطاق محدود من المواد

في حين أن التبخير بالحزمة الإلكترونية قادر على التعامل مع مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والأكاسيد والنتريدات، فإنه يواجه تحديات عندما يتعلق الأمر بالمواد ذات درجة الانصهار العالية أو السبائك المتخصصة. وغالبًا ما تتطلب هذه المواد درجات حرارة تتجاوز قدرات أنظمة التبخير بالحزم الإلكترونية التقليدية، مما يؤدي إلى تبخر غير مكتمل أو طلاء غير متساوٍ.

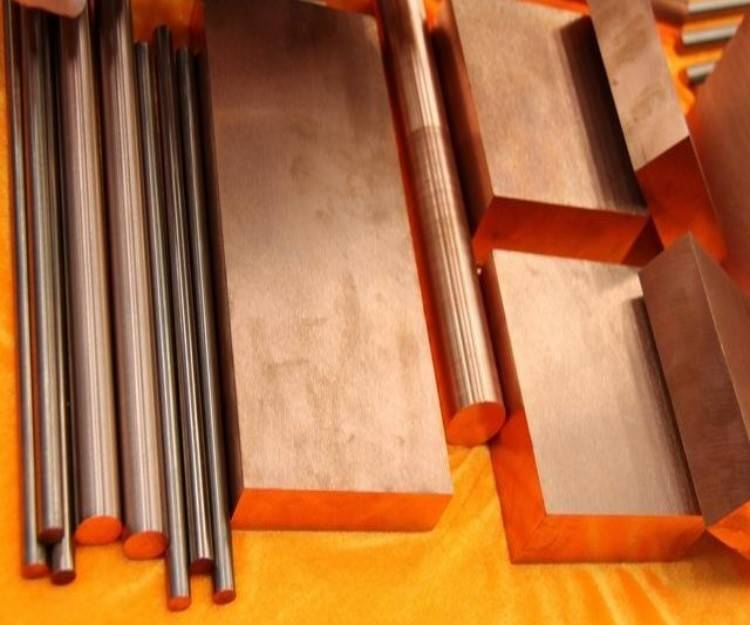

على سبيل المثال، يمكن أن تشكل بعض المعادن المقاومة للحرارة مثل التنجستن والموليبدينوم، التي تتجاوز درجة انصهارها 3000 درجة مئوية، صعوبات كبيرة. وغالبًا ما تؤدي الطاقة العالية المطلوبة لتبخير هذه المواد إلى ارتفاع درجة الحرارة الموضعية، مما قد يؤدي إلى تدهور جودة الطلاء. وبالإضافة إلى ذلك، قد تُظهر السبائك ذات التركيبات المعقدة انفصال الطور أو تفاعلات كيميائية أثناء عملية التبخير، مما يزيد من تعقيد ترسيب طبقة موحدة ومستقرة.

تستلزم هذه القيود تطوير تقنيات متقدمة وتعديلات على المعدات لاستيعاب مجموعة واسعة من المواد، مما يضمن استمرار أهمية وفعالية تبخير الحزمة الإلكترونية في مختلف التطبيقات الصناعية.

مشاكل إجهاد الفيلم

أثناء عملية الطلاء بالتبخير بالحزمة الإلكترونية، يمكن أن تؤدي الاختلافات في معدل الترسيب وسماكة الفيلم إلى ضغوط كبيرة داخل طبقة الفيلم. يمكن أن تظهر هذه الإجهادات في أشكال مختلفة، بما في ذلك قوى الشد والضغط، والتي يمكن أن يكون لها تأثيرات عميقة على السلامة والأداء العام للمادة المطلية.

تتمثل إحدى المشكلات الرئيسية الناشئة عن هذه الضغوطات في احتمالية انخفاض الالتصاق بين الفيلم والركيزة. عندما يتعرض الفيلم لضغوطات داخلية، يمكن أن ينفصل عن الركيزة، مما يؤدي إلى التفكك. ولا يؤدي ذلك إلى الإضرار بالسلامة الهيكلية للطلاء فحسب، بل يقلل أيضًا من خصائصه الوظيفية، مثل الوضوح البصري أو التوصيل الكهربائي أو القوة الميكانيكية.

علاوة على ذلك، يتأثر استقرار الفيلم بشكل مباشر بهذه الضغوطات. يمكن أن تتسبب المستويات العالية من الإجهاد في تشقق الطلاء أو تشوهه بمرور الوقت، خاصةً في ظل ظروف التشغيل التي تعرض الطلاء للدورة الحرارية أو الإجهاد الميكانيكي أو التعرض للمواد الكيميائية. يمكن أن يؤدي عدم الاستقرار هذا إلى عدم فعالية الطلاء، مما يستلزم إجراء إصلاحات مكلفة أو استبدالها.

وللتخفيف من هذه المشكلات، من الضروري التحكم بعناية في معلمات الترسيب، مثل قوة شعاع الإلكترون وموضع مصدر التبخير ومعدل الترسيب الكلي. يمكن أن تساعد أنظمة المراقبة المتقدمة وأنظمة التغذية المرتدة في الحفاظ على سمك متسق للفيلم وتقليل تراكم الإجهاد. وبالإضافة إلى ذلك، يمكن استخدام معالجات ما بعد الترسيب، مثل تقنيات التلدين أو تخفيف الإجهاد، لتقليل الضغوطات المتبقية وتعزيز استقرار الطلاء على المدى الطويل.

توحيد طبقة الطلاء المحدود

في حين أن التبخير بالحزمة الإلكترونية يمكن أن يحقق ترسيباً موحداً للفيلم في ظل الظروف المثلى، إلا أن هناك عدة عوامل يمكن أن تؤدي إلى عدم التوحيد. ويعد التموضع غير الصحيح للعينة أو التركيز غير الملائم لحزمة الإلكترون من الأسباب الشائعة. يمكن أن تؤدي هذه المشكلات إلى اختلافات في سمك الفيلم عبر الركيزة، مما قد يضر بأداء وموثوقية المادة المطلية.

على سبيل المثال، إذا لم تتم محاذاة شعاع الإلكترون بشكل صحيح، فقد لا يسخن مصدر التبخير بشكل موحد، مما يؤدي إلى مناطق موضعية لترسيب غشاء أكثر سمكًا أو أرق. وبالمثل، إذا لم يتم وضع العينة بشكل صحيح داخل حجرة التبخير، فقد يكون توزيع المادة المتبخرة غير متساوٍ، مما يؤدي إلى اختلافات في سماكة الفيلم.

تتطلب معالجة هذه المشكلات اهتمامًا دقيقًا بالتفاصيل أثناء إعداد وتشغيل عملية التبخير بالحزمة الإلكترونية. يمكن أن تساعد تقنيات المحاذاة المتقدمة وآليات التحكم الدقيقة في التخفيف من هذه التحديات، مما يضمن الحصول على طبقة غشاء أكثر اتساقًا. ومع ذلك، حتى مع هذه التحسينات، يظل تحقيق الاتساق التام مهمة معقدة تتطلب تنقيحًا مستمرًا وتحسينًا لمعايير العملية.

المناطق المتأثرة بالحرارة

على الرغم من أن التأثير الحراري لعملية التبخير بالحزمة الإلكترونية ضئيل بشكل عام، إلا أن بعض الركائز قد تتعرض لضرر حراري في ظل ظروف معينة. وينطبق هذا الأمر بشكل خاص على المواد الحساسة للحرارة، حيث يمكن أن تؤدي الزيادة الطفيفة في درجة الحرارة إلى تغيرات لا رجعة فيها في خصائص الركيزة. على الرغم من أن التسخين الموضعي لمصدر التبخير، على الرغم من فائدته في تقليل الإجهاد الحراري الكلي، إلا أنه يمكن أن يخلق مناطق متأثرة بالحرارة (HAZ) على الركيزة. يمكن أن تختلف هذه المناطق من حيث الحجم والشدة، اعتمادًا على عوامل مثل قوة شعاع الإلكترون، ومدة عملية التبخير، والتوصيل الحراري لمادة الركيزة.

على سبيل المثال، في ترسيب الأغشية الرقيقة على العدسات البصرية أو الأجهزة الطبية، حيث يكون الحفاظ على سلامة الركيزة أمرًا بالغ الأهمية، يمكن أن تشكل هذه المناطق HAZ تحديات كبيرة. في مثل هذه الحالات، من الضروري مراقبة الظروف الحرارية والتحكم فيها عن كثب لمنع أي ضرر محتمل. قد تكون تقنيات مثل تعديل معدل الترسيب، أو استخدام آليات التبريد، أو استخدام طرق طلاء بديلة ضرورية للتخفيف من المخاطر المرتبطة بالإجهاد الحراري.

وعلاوة على ذلك، يؤكد احتمال حدوث تلف حراري على أهمية عمليات المعالجة المسبقة والمعالجة اللاحقة الشاملة. يمكن للتنظيف والتكييف المناسبين للركيزة قبل الطلاء أن يعززا مرونتها الحرارية، بينما يمكن أن تساعد عمليات ما بعد المعالجة في تحديد ومعالجة أي شذوذ حراري قد يحدث أثناء عملية التبخير. ويضمن هذا النهج المزدوج أن المنتج النهائي لا يلبي المتطلبات الوظيفية المطلوبة فحسب، بل يحتفظ أيضًا بسلامته الهيكلية والميكانيكية.

يجب أن تعمل تحت التفريغ العالي

يعد التشغيل تحت تفريغ عالي التفريغ من المتطلبات الحرجة لعملية التبخير بالحزمة الإلكترونية، مما يستلزم تصميم وتشغيل المعدات بدقة. وتتطلب العملية بيئة تفريغ عالية للغاية، والتي عادةً ما تتضمن أنظمة مصنوعة خصيصًا من الفولاذ المقاوم للصدأ مع حواف تفريغ معدنية ذات حشية معدنية. وغالبًا ما يتم خبز هذه الأنظمة، ويفضل أن يكون ذلك تحت التفريغ، لرفع ضغط بخار المواد الخارجة من الغازات مؤقتًا، مما يسهل إزالتها. ويمكن استكمال عملية الخَبز هذه بتفريغ الغازات الخارجة في درجة حرارة الغرفة، وإن كان ذلك على حساب إطالة الأطر الزمنية.

وبمجرد تفريغ الجزء الأكبر من المواد الخارجة من الغازات، يتم تبريد النظام لتقليل الغازات الخارجة المتبقية أثناء التشغيل الفعلي. وفي بعض الحالات، يتم تبريد الأنظمة إلى ما دون درجة حرارة الغرفة باستخدام النيتروجين السائل لزيادة كبح الغازات الخارجة وتبريد النظام في الوقت نفسه. يؤكد هذا النهج متعدد الأوجه على التعقيد والدقة المطلوبين للحفاظ على ظروف التفريغ العالية الضرورية لتبخير الحزمة الإلكترونية.

متطلبات المعالجة المسبقة الصارمة

يجب أن يخضع سطح الركيزة لعمليات معالجة مسبقة صارمة لضمان الالتصاق الأمثل وجودة طبقة الفيلم. وتتضمن هذه المعالجة المسبقة عدة خطوات حاسمة، بما في ذلك التنظيف وإزالة الشحوم والحفر، والتي تهدف مجتمعة إلى إزالة أي ملوثات وإعداد السطح للترسيب الأمثل للفيلم.

• التنظيف وإزالة الشحوم: يتم تنظيف الركيزة أولاً لإزالة أي ملوثات عضوية أو زيوت أو بقايا يمكن أن تؤثر على التصاق الفيلم. يتم تحقيق ذلك عادةً من خلال التنظيف بالموجات فوق الصوتية أو حمامات المذيبات، مما يضمن الحصول على سطح نقي.

• الحفر: بعد التنظيف، قد تخضع الركيزة للحفر لتعزيز خشونة السطح وإنشاء سطح أكثر تفاعلية. يمكن أن تتضمن هذه الخطوة الحفر الكيميائي أو الحفر بالشعاع الأيوني الذي لا ينظف السطح فحسب، بل يعمل أيضًا على تخشين السطح مجهريًا، مما يعزز التشابك الميكانيكي الأفضل مع الطبقة.

• تنشيط السطح: في بعض الحالات، يتم تنشيط سطح الركيزة لتحسين تفاعليته الكيميائية. ويمكن أن يتضمن ذلك تقنيات مثل المعالجة بالبلازما التي تُدخل أنواعًا تفاعلية تعزز الترابط بين الركيزة ومادة الفيلم.

تعتبر خطوات المعالجة المسبقة هذه حاسمة لأنه حتى أصغر الملوثات أو العيوب يمكن أن تؤدي إلى ضعف التصاق الفيلم أو وجود فراغات أو عدم انتظامه، مما يؤثر بشكل كبير على الجودة والأداء العام للمنتج المغلف. ولذلك، فإن الالتزام الصارم بمتطلبات المعالجة المسبقة هذه غير قابل للتفاوض في عملية الطلاء بالتبخير بالحزمة الإلكترونية.

تطبيقات طلاء الطلاء بالتبخير بالحزمة الإلكترونية

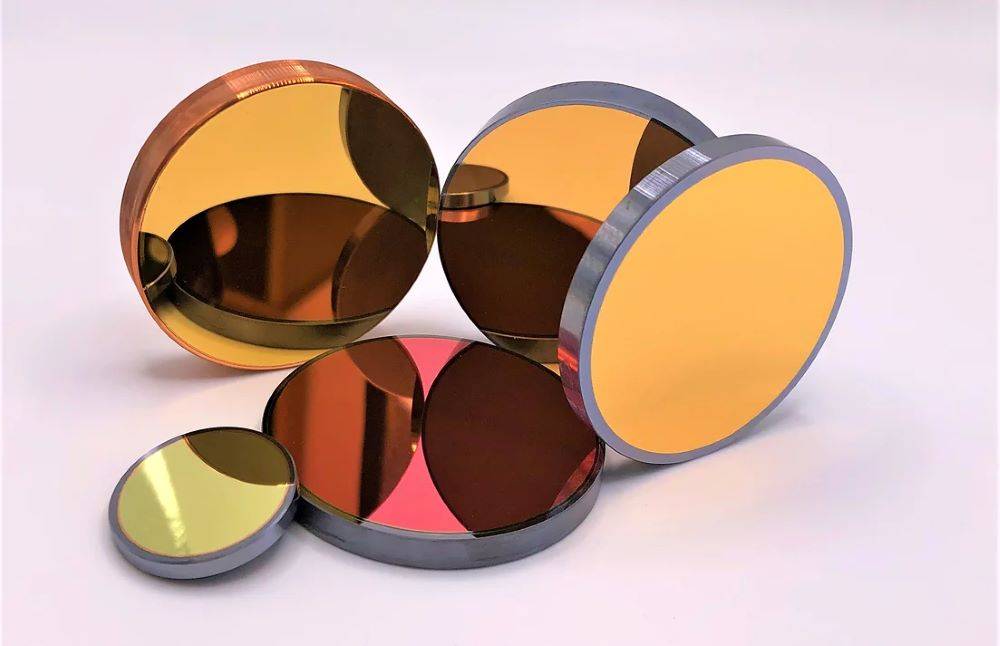

الطلاءات البصرية

يتم تطبيق الطلاءات الضوئية بدقة على مجموعة متنوعة من المكونات البصرية، بما في ذلك العدسات والزجاج والمرايا، لتحسين أدائها عبر مجموعة من التطبيقات. وتخدم هذه الطلاءات أغراضاً متعددة، حيث تعمل في المقام الأول على تحسين الخصائص البصرية للمواد التي يتم تطبيقها عليها. على سبيل المثال، يمكنها تعزيز انعكاسية المرايا بشكل كبير، مما يسمح بانعكاس الضوء بشكل أكثر كفاءة. وبالمثل، يمكنها تحسين نفاذية العدسات، مما يضمن مرور المزيد من الضوء دون فقدان كبير للضوء.

تتمثل إحدى الوظائف المهمة للطلاءات البصرية في قدرتها على تقليل الانعكاس، وهي خاصية تُعرف باسم الطلاء المضاد للانعكاس. وهذا مفيد بشكل خاص في التطبيقات التي يكون فيها تقليل فقدان الضوء أمرًا بالغ الأهمية، كما هو الحال في الأدوات البصرية عالية الدقة أو الألواح الشمسية. تعمل الطلاءات المضادة للانعكاس من خلال تقليل تداخل الموجات الضوئية، وبالتالي تقليل كمية الضوء المنعكس بعيدًا عن السطح.

بالإضافة إلى استخدامها في المكونات البصرية القياسية، تُعد الطلاءات الضوئية أيضًا جزءًا لا يتجزأ من التقنيات المتقدمة مثل أجهزة تخزين البيانات الضوئية. وهنا، تعمل كطبقات واقية تحمي المكونات الحساسة من العوامل البيئية التي قد تتسبب في تدهورها أو فقدان البيانات. على سبيل المثال، في الألياف الضوئية، يتم تطبيق الطلاءات لتحسين معامل الانكسار ومعامل الامتصاص، مما يضمن بقاء نقل البيانات فعالاً وخالياً من الأخطاء على مسافات طويلة.

وتُعد الطلاءات عالية الانعكاس من التطبيقات المهمة الأخرى، خاصة في بصريات الليزر. يتم تحقيق هذه الطلاءات عن طريق ترسيب أغشية رقيقة من مواد عاكسة عالية، مثل المعادن، على سطح المكوّن البصري. هذه العملية ضرورية لإنشاء مرايا ذات انعكاسية عالية، وهي ضرورية للتشغيل الفعال لأنظمة الليزر.

تُستخدم الطلاءات العاكسة للأشعة تحت الحمراء في التطبيقات المتخصصة، مثل المصابيح الخيطية، لزيادة شدة التدفق الضوئي. من خلال عكس ضوء الأشعة تحت الحمراء باتجاه الفتيل، تساعد هذه الطلاءات في الحفاظ على درجة حرارة أعلى، وبالتالي تعزيز الكفاءة الكلية للمصباح.

الأجهزة الإلكترونية

في صناعة أشباه الموصلات، يعد تبخير الحزمة الإلكترونية عملية حاسمة في تحضير الطبقات المعدنية والطبقات العازلة، وهي مكونات أساسية لمجموعة واسعة من الأجهزة الإلكترونية. وتعد هذه التقنية مفيدة بشكل خاص لإنشاء أغشية عالية الجودة تعد جزءاً لا يتجزأ من أداء الدوائر المتكاملة (ICs) والأجهزة الإلكترونية الضوئية وأجهزة الاستشعار.

على سبيل المثال، في تصنيع الدوائر المتكاملة، يضمن التحكم الدقيق في سماكة الرقائق وتوحيدها الذي يوفره التبخير بالحزمة الإلكترونية أن الطبقات الناتجة تفي بالمتطلبات الصارمة للتوصيل والعزل. وهذه الدقة حيوية بنفس القدر في إنتاج الأجهزة الإلكترونية الضوئية، حيث تؤثر جودة الطبقات المودعة بشكل مباشر على كفاءة وموثوقية عمليات انبعاث الضوء والكشف.

وعلاوة على ذلك، تستفيد أجهزة الاستشعار، التي هي جزء لا يتجزأ من تطبيقات مختلفة تتراوح من المراقبة البيئية إلى التشخيص الطبي، من النقاء العالي ومعدلات الترسيب المتحكم فيها التي يوفرها التبخير بالحزمة الإلكترونية. إن القدرة على ترسيب أغشية رقيقة من مواد مثل الأكاسيد والنتريدات بأقل تأثير حراري على الركيزة يجعل هذه التقنية مناسبة بشكل خاص للهياكل الحساسة والمعقدة لأجهزة الاستشعار الحديثة.

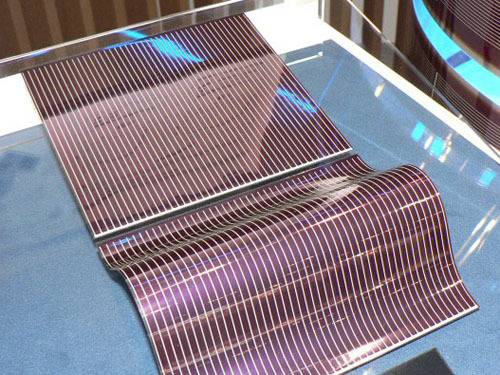

الخلايا الشمسية ذات الأغشية الرقيقة

في صناعة الخلايا الكهروضوئية، يلعب التبخير بالحزمة الإلكترونية دوراً محورياً في ترسيب الأغشية الرقيقة، مثل زرنيخيد غاليوم الإنديوم (InGaAs)، والتي تعتبر ضرورية لتعزيز كفاءة الخلايا الشمسية. وتكتسب هذه العملية أهمية خاصة في سياق الطاقة المتجددة، حيث تبرز الحاجة إلى طرق مستدامة وفعالة لإنتاج الطاقة.

وقد برزت الخلايا الشمسية ذات الأغشية الرقيقة، التي تعتمد على طبقات من أغشية السيليكون الرقيقة المودعة على ركائز مثل الزجاج أو المعدن، كبديل مرن وفعال من حيث التكلفة لخلايا السيليكون البلورية التقليدية. هذه الخلايا ليست أخف وزناً فحسب، بل هي أيضاً أكثر قابلية للتكيف مع مختلف التطبيقات، بما في ذلك الزجاج الكهروضوئي. كما أن استخدام السيليكون غير المتبلور، وهو شكل غير بلوري من السيليكون، يقلل من تكاليف الإنتاج ويزيد من حجم تصنيع الألواح الرقيقة.

ولا يمكن المبالغة في دور التبخير بالحزمة الإلكترونية في هذه العملية. فهو يسمح بالتحكم الدقيق في سمك الغشاء وتوحيده، وهما عاملان حاسمان في تحديد الكفاءة والأداء الكلي للخلايا الشمسية. وبالاستفادة من الطاقة العالية لحزمة الإلكترونات، تضمن هذه التقنية أن تكون الأغشية المودعة عالية الكثافة والتجانس، وبالتالي زيادة قدرة الخلايا الشمسية على تحويل ضوء الشمس إلى كهرباء.

وعلاوة على ذلك، فإن قدرة تبخير شعاع الإلكترون على التكيف مع مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والأكاسيد والنتريدات، تجعلها أداة متعددة الاستخدامات في الصناعة الكهروضوئية. تتيح هذه المرونة تطوير تقنيات الخلايا الشمسية المتقدمة التي يمكن أن تلبي المتطلبات المتطورة لقطاع الطاقة المتجددة.

المعالجة السطحية

يُستخدم طلاء التبخير بالحزمة الإلكترونية على نطاق واسع في المعالجة السطحية لمختلف المواد، بما في ذلك المعادن والبلاستيك والسيراميك. وتعزز هذه العملية متانة وأداء هذه المواد بشكل كبير من خلال إضفاء خصائص فائقة مثل زيادة مقاومة التآكل، وتعزيز الصلابة، وتحسين مقاومة التآكل. وتعد هذه التحسينات ضرورية لإطالة عمر خدمة المنتجات في العديد من الصناعات.

على سبيل المثال، في قطاع السيارات، يمكن للطلاءات المطبقة من خلال التبخير بالحزمة الإلكترونية حماية المكونات الحرجة من الظروف البيئية القاسية التي تواجهها، وبالتالي تقليل تكاليف الصيانة ووقت التوقف عن العمل. وبالمثل، في صناعة الطيران، حيث تتعرض المواد لدرجات حرارة وضغوط شديدة، تضمن هذه الطلاءات طول عمر الأجزاء المهمة وموثوقيتها.

وعلاوة على ذلك، في الأجهزة الطبية، يمكن للمعالجة السطحية التي يوفرها التبخير بالحزمة الإلكترونية أن تعزز التوافق الحيوي والخصائص المضادة للميكروبات، مما يجعل هذه الأجهزة أكثر أمانًا وفعالية. ويكتسب هذا التطبيق أهمية خاصة في غرسات تقويم العظام والأدوات الجراحية، حيث تكون المتانة والسلامة أمرًا بالغ الأهمية.

الطلاءات الصلبة

تعمل الطلاءات الصلبة، التي يتم تطبيقها على الأدوات والقوالب والأجزاء الميكانيكية، كطبقة حرجة تعزز بشكل كبير من مقاومة التآكل ومقاومة الحرارة. هذا التطبيق مفيد بشكل خاص في الصناعات التي تتعرض فيها هذه المكونات لظروف قاسية، مثل التصنيع الآلي عالي السرعة أو البيئات ذات درجات الحرارة العالية. من خلال توفير حاجز وقائي، تساعد الطلاءات الصلبة على إطالة العمر التشغيلي لهذه الأدوات والأجزاء الأساسية، وبالتالي تقليل تكاليف الصيانة ووقت التوقف عن العمل.

يمكن أن تعزى فعالية الطلاءات الصلبة إلى قدرتها على تشكيل طبقة كثيفة وموحدة تلتصق بقوة بالركيزة. وغالبًا ما يتحقق ذلك من خلال عمليات مثل التبخير بالحزمة الإلكترونية التي تسمح بالتحكم الدقيق في سمك الطلاء وتكوينه. تضمن الطاقة العالية لشعاع الإلكترون توزيع مادة الطلاء بالتساوي، مما ينتج عنه طبقة ذات خصائص ميكانيكية ممتازة.

وعلاوة على ذلك، يمكن تصميم الطلاءات الصلبة لتلبية متطلبات محددة من خلال تعديل معلمات الترسيب. على سبيل المثال، يمكن استخدام مواد مختلفة لتحقيق درجات متفاوتة من الصلابة والتوصيل الحراري والاستقرار الكيميائي. تجعل هذه القدرة على التكيف من الطلاءات الصلبة حلاً متعدد الاستخدامات لمجموعة واسعة من التطبيقات، من الآلات الصناعية إلى السلع الاستهلاكية.

أجهزة العرض الإلكترونية الضوئية

يؤدي تبخير الحزمة الإلكترونية دوراً حاسماً في تصنيع أجهزة العرض الإلكترونية الضوئية، ولا سيما في إنشاء شاشات العرض العضوية الباعثة للضوء (OLED). تتضمن العملية ترسيب أقطاب كهربائية وطبقات وظيفية مختلفة، وهي ضرورية لتشغيل هذه الشاشات وأدائها.

الأقطاب الكهربائية

في شاشات العرض OLED، تعمل الأقطاب الكهربائية كواجهة بين المكونات الكهربائية والطبقات العضوية. يتم استخدام التبخير بالحزمة الإلكترونية لترسيب مواد مثل أكسيد القصدير الإنديوم (ITO) والألومنيوم، والمعروفين بتوصيلهما الممتاز وشفافيتهما. ويضمن التحكم الدقيق في عملية الترسيب أن تكون الأقطاب الكهربائية رقيقة بشكل موحد، وهو أمر حيوي للحفاظ على سطوع الشاشة ووضوحها.

الطبقات الوظيفية

بالإضافة إلى الأقطاب الكهربائية، يتم استخدام التبخير بالحزمة الإلكترونية لإنشاء مجموعة من الطبقات الوظيفية التي تعزز أداء شاشات OLED. وتشمل هذه الطبقات

• الطبقات الباعثة: هذه الطبقات مسؤولة عن انبعاث الضوء عند مرور تيار كهربائي من خلالها. يشيع استخدام مواد مثل الجزيئات العضوية الصغيرة والبوليمرات العضوية، ويُعد ترسيبها المنتظم أمرًا بالغ الأهمية لتحقيق انبعاث ضوء متناسق.

• طبقات نقل الفجوات (HTL) وطبقات نقل الإلكترونات (ETL): تعمل هذه الطبقات على تسهيل حركة ناقلات الشحنة (الثقوب والإلكترونات) داخل هيكل OLED. ويضمن التحكم الدقيق في سماكة الطبقة وتوحيدها نقل الشحنة بكفاءة، وهو أمر ضروري لكفاءة الشاشة وعمرها الافتراضي.

• طبقات التغليف: لحماية المواد العضوية الحساسة من العوامل البيئية مثل الرطوبة والأكسجين، يتم ترسيب طبقات التغليف باستخدام تبخير الحزمة الإلكترونية. وعادةً ما تكون هذه الطبقات مصنوعة من مواد مثل نيتريد السيليكون (SiNx) وثاني أكسيد السيليكون (SiO2)، والتي توفر حاجزًا ضد الملوثات الخارجية.

وتسمح القدرة على التحكم الدقيق في معلمات الترسيب، مثل قوة شعاع الإلكترون ومعدل الترسيب، بإنشاء طبقات عالية الجودة وموحدة ضرورية للأداء الأمثل لأجهزة العرض الإلكترونية الضوئية. وهذا يجعل تبخير الحزمة الإلكترونية تقنية لا غنى عنها في تصنيع تقنيات العرض المتقدمة.

الأجهزة الطبية

يلعب طلاء التبخير بالحزمة الإلكترونية دوراً محورياً في تعزيز وظائف وسلامة الأجهزة الطبية. ومن خلال تطبيق أغشية وظيفية محددة، تعمل هذه التقنية على تحسين التوافق الحيوي للغرسات والأدوات الطبية بشكل كبير، مما يضمن تفاعلها بشكل إيجابي مع الأنسجة البشرية دون التسبب في ردود فعل سلبية.

وعلاوة على ذلك، تساعد الخصائص المضادة للميكروبات التي تضفيها هذه الطلاءات في الحد من مخاطر العدوى، لا سيما في الأجهزة التي تكون على اتصال مباشر مع سوائل الجسم أو الأنسجة. وهذا أمر بالغ الأهمية بشكل خاص في سياق الغرسات مثل الدعامات والأطراف الصناعية، حيث يمكن أن تؤدي العدوى إلى مضاعفات خطيرة.

وبالإضافة إلى ميزات التوافق الحيوي ومضادات الميكروبات، تعزز هذه الطلاءات أيضًا تجديد الأنسجة. على سبيل المثال، في غرسات تقويم العظام، يمكن للطلاءات أن تسهّل نمو العظام وتكاملها، مما يسرّع عملية الشفاء. هذه الفائدة المزدوجة المتمثلة في تعزيز وظائف الجهاز وتعزيز تعافي المريض تؤكد أهمية طلاء التبخير بالحزمة الإلكترونية في صناعة الأجهزة الطبية.

تقنية الاستشعار

يعد تطبيق تبخير الحزمة الإلكترونية في تكنولوجيا أجهزة الاستشعار أمرًا محوريًا لإعداد الطبقات الحساسة والأقطاب الكهربائية. وتعد هذه التقنية مفيدة بشكل خاص في مجسات الغاز، حيث تكون الحاجة إلى حساسية ودقة عالية أمرًا بالغ الأهمية. تضمن بيئة التفريغ العالي للتبخير بالحزمة الإلكترونية خلو الطبقات الحساسة من الملوثات، وبالتالي تحسين أداء المستشعر.

وتتمثل إحدى الفوائد الرئيسية لاستخدام التبخير بالحزمة الإلكترونية في تكنولوجيا أجهزة الاستشعار في التحكم الدقيق في سمك الطبقة الحساسة وتوحيدها. هذه الدقة أمر بالغ الأهمية لأداء أجهزة الاستشعار، حيث يمكن أن تؤثر حتى الاختلافات الطفيفة بشكل كبير على حساسيتها ووقت استجابتها. من خلال ضبط المعلمات مثل قوة شعاع الإلكترون ومعدل الترسيب، يمكن للمهندسين تكييف خصائص الفيلم لتلبية متطلبات محددة لأجهزة الاستشعار.

وعلاوة على ذلك، تسمح قدرة تبخير الحزمة الإلكترونية على التكيف بترسيب مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والمركبات، والتي تعتبر ضرورية لإنشاء أنواع متنوعة من أجهزة الاستشعار. على سبيل المثال، في مستشعرات الغاز، تُعد القدرة على ترسيب الأكاسيد والنتريدات بدرجة نقاء وتوحيد عالية أمرًا بالغ الأهمية للكشف عن الغازات المختلفة بدقة.

وبالإضافة إلى حساسات الغاز، يُستخدم التبخير بالحزمة الإلكترونية أيضًا في أنواع أخرى من الحساسات مثل تلك المستخدمة في التشخيص الطبي والمراقبة البيئية. إن قدرة العملية على تقليل التأثير الحراري على الركيزة إلى الحد الأدنى يجعلها مناسبة لطلاء المواد الحساسة للحرارة، مما يضمن الحفاظ على سلامة المجس ووظائفه.

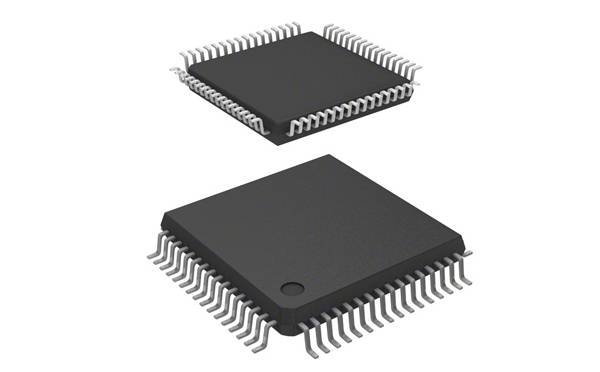

تغليف الدوائر المتكاملة

يُعد تغليف الدوائر المتكاملة (ICs) عملية بالغة الأهمية تتضمن ترسيب الطبقات المعدنية لضمان الخصائص الكهربائية والموثوقية المثلى. هذه الخطوة ضرورية لحماية مواد أشباه الموصلات الحساسة وضمان عمل المنتج النهائي على النحو المنشود في بيئات مختلفة.

إحدى التقنيات الرئيسية المستخدمة في هذه العملية هي طلاء التبخير بالحزمة الإلكترونية. وتسمح هذه الطريقة بالترسيب الدقيق للطبقات المعدنية التي تعتبر ضرورية للوصلات البينية والطبقات الواقية داخل حزمة الدوائر المتكاملة. ويضمن النقاء العالي للمواد المستخدمة في هذه العملية، الذي يتحقق من خلال بيئة التفريغ العالي، خلو الطبقات المترسبة من الملوثات التي يمكن أن تؤثر على الأداء الكهربائي للدوائر المتكاملة.

وعادةً ما تكون جودة الرقائق التي يتم إنتاجها عن طريق التبخير بالحزمة الإلكترونية عالية الكثافة والتجانس، وهو أمر حيوي للحفاظ على خصائص كهربائية متسقة عبر IC. ويتم تحقيق هذا الاتساق من خلال التحكم بعناية في المعلمات مثل قوة شعاع الإلكترون وموضع مصدر التبخير ومعدل الترسيب. وتسمح هذه التعديلات بإنشاء طبقات سليمة هيكلياً وفعالة كهربائياً.

وعلاوة على ذلك، فإن قدرة تبخير الحزمة الإلكترونية على التكيف تجعلها مناسبة لمجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والأكاسيد والنتريدات. هذا التنوع مهم بشكل خاص في سياق التغليف بالدوائر المتكاملة، حيث قد تكون هناك حاجة إلى مواد مختلفة لمختلف الطبقات الوظيفية داخل العبوة.

الطلاءات عالية الأداء

في قطاعات التصنيع المتطورة مثل قطاعي الطيران والسيارات، يكون الطلب على الأداء الفائق والمتانة في المكونات أمرًا بالغ الأهمية. ويبرز الطلاء بالتبخير بالحزمة الإلكترونية كتقنية بالغة الأهمية في تلبية هذه المعايير الصارمة. تسمح هذه الطريقة بترسيب طلاءات عالية النقاء وكثيفة وموحدة على مواد مختلفة، مما يعزز بشكل كبير من مقاومتها للتآكل والتآكل والتدهور الحراري.

على سبيل المثال، في صناعة الطيران، حيث تتعرض المكونات لظروف قاسية مثل درجات الحرارة العالية والبيئات المسببة للتآكل، يمكن أن يوفر استخدام طلاءات التبخير بالحزمة الإلكترونية الحماية اللازمة. وغالبًا ما تتضمن هذه الطلاءات مواد مثل نيتريد التيتانيوم (TiN) أو نيتريد الكروم (CrN)، والتي توفر صلابة استثنائية وثباتًا حراريًا استثنائيًا. وبالمثل، في قطاع السيارات، يمكن للطلاء المطبق من خلال هذه التقنية تحسين طول عمر الأجزاء الحرجة، مثل مكونات المحرك وأنظمة الكبح، من خلال تقليل الاحتكاك والتآكل.

إن قدرة تبخير الحزمة الإلكترونية على التكيف مع مجموعة واسعة من المواد، بما في ذلك المعادن والسبائك والأكاسيد والنتريدات، تجعلها حلاً متعدد الاستخدامات لهذه الصناعات. وعلاوة على ذلك، فإن التحكم الدقيق في سمك وهيكل الأغشية المترسبة يضمن أن الطلاءات مصممة خصيصًا لتلبية متطلبات الأداء المحددة. هذا المستوى من التخصيص ضروري في التطبيقات عالية الأداء حيث يمكن أن تؤدي حتى العيوب الطفيفة إلى أعطال تشغيلية كبيرة.
