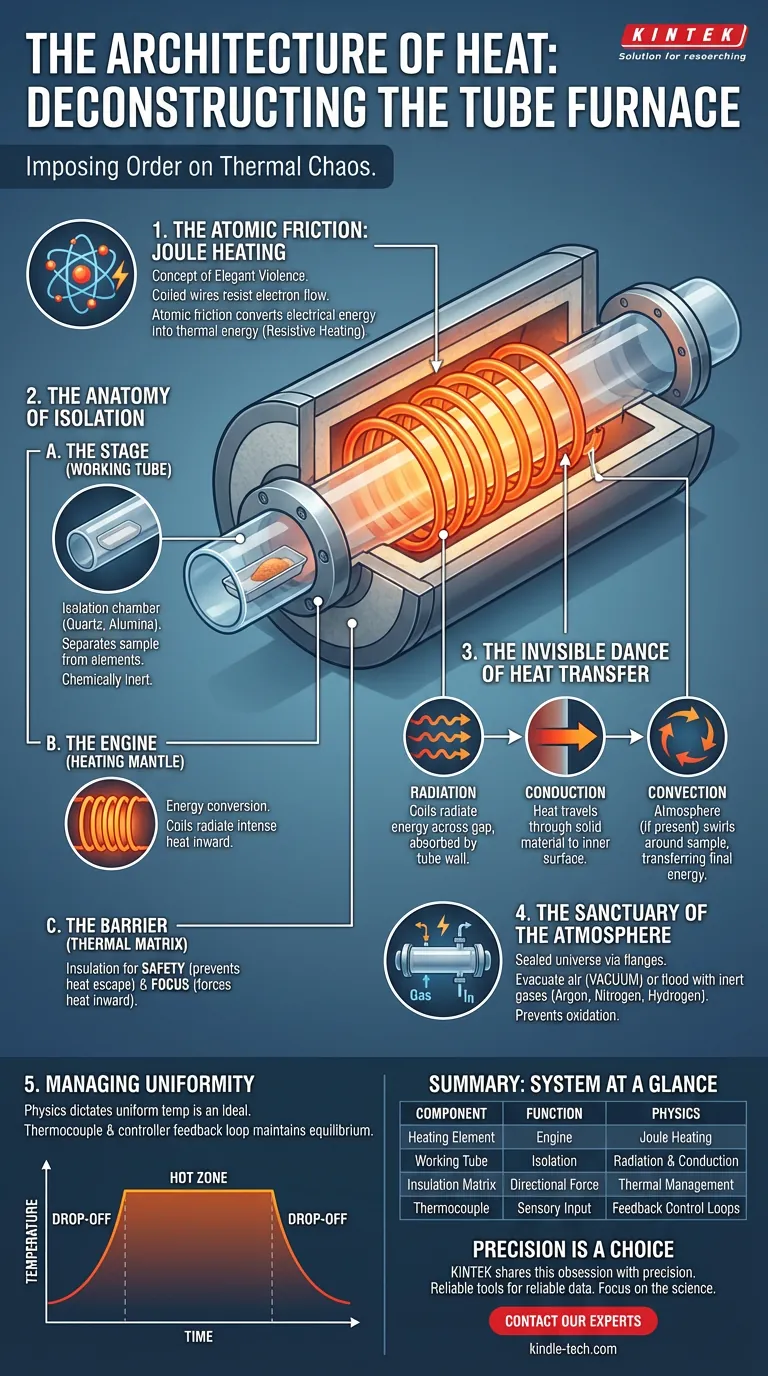

هندسة الحرارة: تفكيك الفرن الأنبوبي

النضال ضد الإنتروبيا

العلم، في الواقع، هو فن التحكم في المتغيرات في عالم فوضوي.

من بين هذه المتغيرات، تعتبر درجة الحرارة الأكثر صعوبة في السيطرة عليها. إنها تريد أن تتقلب. إنها تريد أن تهرب. إنها تريد أن تكون غير متساوية.

الفرن الأنبوبي ليس مجرد سخان. إنه حصن مصمم بعناية لفرض النظام على الفوضى الحرارية. في أبسط مستوياته، يحول الكهرباء الخام إلى بيئة مميزة وقابلة للتكرار حيث يمكن أن يحدث الاكتشاف.

فهم المعدات يعني فهم الفرق بين تجربة فاشلة واختراق مادي.

الاحتكاك الذري: كيف يبدأ الأمر

المبدأ الذي يقود الفرن الأنبوبي هو تسخين جول، والمعروف أيضًا باسم التسخين بالمقاومة. إنه مفهوم عنيف أنيق.

داخل "الغلاف" للفرن، تحيط الأسلاك الملفوفة بالغرفة المركزية. عندما نجبر تيارًا كهربائيًا عبر هذه الملفات، تقاوم المادة تدفق الإلكترونات.

تخلق هذه المقاومة احتكاكًا على المستوى الذري. تتحول الطاقة الكهربائية، التي لا تجد مكانًا آخر للذهاب إليه، إلى طاقة حرارية.

إنه نفس المبدأ داخل محمصة الخبز في مطبخك، ولكن تم تصميمه بمستوى من الدقة يسمح بتخليق المواد النانوية المتقدمة بدلاً من مجرد تحميص الخبز.

تشريح العزل

الفرن الأنبوبي هو نظام من ثلاث طبقات متميزة، كل منها يؤدي دورًا محددًا في إدارة الطاقة.

1. المسرح (الأنبوب العامل)

قلب النظام هو وعاء أسطواني طويل. هذا هو الأنبوب العامل.

مصنوع من الكوارتز أو الألومينا أو سبائك متخصصة، ويعمل كغرفة عزل. يفصل ماديًا عينتك عن عناصر التسخين. وظيفته هي تحمل الصدمة الحرارية مع البقاء خاملًا كيميائيًا.

2. المحرك (الغلاف الساخن)

يحيط بالأنبوب الغلاف الساخن. هذا هو المكان الذي يحدث فيه تحويل الطاقة. تتوهج الملفات هنا بكثافة إشعاعية، مما يوجه الحرارة إلى الداخل.

3. الحاجز (المصفوفة الحرارية)

تُدمج ملفات التسخين في مصفوفة عازلة حراريًا. يقوم هذا العزل بوظيفة مزدوجة:

السلامة: يمنع الحرارة من الهروب إلى الخارج.
التركيز: يجبر الطاقة الحرارية على السفر في الاتجاه الوحيد المتاح - إلى الداخل، نحو العينة.

الرقصة الخفية لانتقال الحرارة

يفترض معظم الناس أن الفرن يسخن الأشياء عن طريق لمسها. في الفرن الأنبوبي، العملية أكثر تعقيدًا.

يبدأ بالإشعاع. ملفات التسخين لا تلمس الأنبوب. إنها تشع الطاقة عبر الفجوة. يتم امتصاص هذه الإشعاع الحراري بواسطة الجدار الخارجي للأنبوب العامل.

ينتقل إلى التوصيل. تنتقل الحرارة عبر المادة الصلبة لجدار الأنبوب، لتصل إلى السطح الداخلي.

ينتهي بالتبادل الحراري. إذا كان هناك غاز داخل الأنبوب، فإن هذا الجو يسخن ويلتف حول قارب عينتك، وينقل الجولات النهائية من الطاقة اللازمة للتفاعل.

ملاذ الجو

تكمن العبقرية الحقيقية لتصميم الفرن الأنبوبي في ما يبقيه خارجًا.

من خلال تركيب شفة على نهايات الأنبوب، فإنك تنشئ عالمًا مغلقًا. يمكنك إخلاء الهواء لإنشاء فراغ، أو ملء الغرفة بالأرجون أو النيتروجين أو الهيدروجين.

هذا يسمح لك بمعالجة المواد التي قد تتأكسد وتتلف بخلاف ذلك في فرن صندوقي قياسي مفتوح. إنه يخلق ملاذًا حيث الكيمياء الوحيدة التي تحدث هي الكيمياء التي دعوت إليها.

وهم التوحيد (وكيفية إدارته)

هناك فجوة نفسية في العمل المخبري: نميل إلى الثقة في الرقم الرقمي على شاشة وحدة التحكم بشكل ضمني.

ومع ذلك، تملي الفيزياء أن "درجة الحرارة الموحدة" هي مثالية، وليست افتراضية.

المنطقة الساخنة: تكون الحرارة أكثر استقرارًا في المركز الهندسي للأنبوب.
الانخفاض: بالقرب من نهايات الأنبوب، حيث يكون العزل أرق أو تعمل الشفة كمصارف حرارية، تنخفض درجة الحرارة.
حلقة التغذية الراجعة: يستشعر المزدوج الحراري درجة الحرارة باستمرار ويتحدث إلى وحدة التحكم. هذه مفاوضات. تقوم وحدة التحكم بتشغيل الطاقة بشكل متقطع إلى الملفات للحفاظ على التوازن.

فهم هذه السلوكيات يسمح لك بوضع عينتك بالضبط حيث تكون الفيزياء الأكثر ملاءمة.

ملخص: النظام في لمحة

المكون	الوظيفة	الفيزياء
عنصر التسخين	محرك النظام	تسخين جول (بالمقاومة)
الأنبوب العامل	غرفة العزل	الإشعاع الحراري والتوصيل
مصفوفة العزل	القوة الاتجاهية	الإدارة الحرارية
المزدوج الحراري	المدخلات الحسية للدماغ	حلقات التحكم بالتغذية الراجعة

الدقة اختيار

الفرن الأنبوبي شهادة على رغبة المهندس في القدرة على التنبؤ. إنها آلة مبنية لضمان أنه عندما تطلب 1200 درجة مئوية في جو من الأرجون، تحصل على ذلك بالضبط - لا أكثر ولا أقل.
