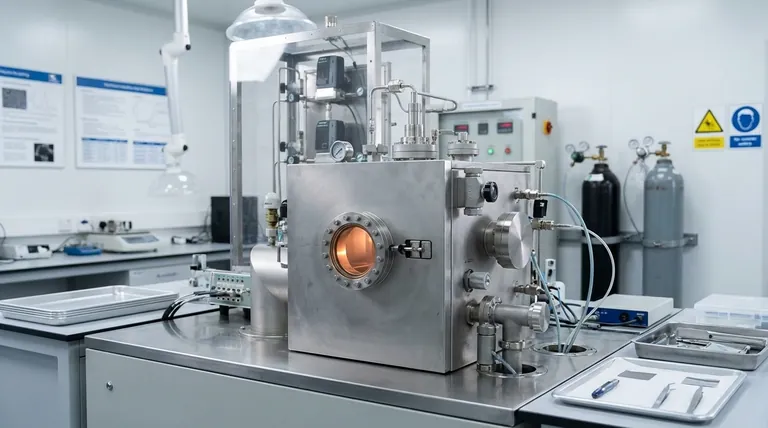

لاستخدام طلاء الترسيب الفيزيائي للبخار (PVD)، تضع ركيزة ومادة مصدر صلبة (الهدف) داخل غرفة تفريغ عالية. ثم يتم تبخير المادة المستهدفة باستخدام طاقة مثل الأيونات أو الإلكترونات، وينتقل هذا البخار عبر الفراغ ليتكثف على الركيزة، مكونًا طبقة رقيقة جدًا ومتينة. تتكون العملية بأكملها من ثلاث مراحل أساسية: تبخير الهدف، ونقل البخار، والترسيب على الجزء الذي يتم طلاؤه.
عملية PVD لا تتعلق "بطريقة تطبيق" واحدة بقدر ما تتعلق بالتحكم الدقيق في بيئة معقدة. يعتمد النجاح كليًا على التلاعب بالمتغيرات مثل درجة الحرارة، وضغط التفريغ، والغازات التفاعلية لتصميم طلاء بخصائص محددة مثل الصلابة، أو اللون، أو مقاومة الاحتكاك.
عملية PVD الأساسية: تفصيل خطوة بخطوة
عملية PVD تقنية للغاية وتحدث داخل غرفة تفريغ محكمة الإغلاق. بينما يمكن أن تختلف الطرق، تظل المراحل الأساسية ثابتة.
الخطوة 1: التنظيف والتحميل
قبل بدء العملية، يجب أن يكون المكون المراد طلاؤه (الركيزة) نظيفًا تمامًا. أي ملوثات سطحية ستمنع الطلاء من الالتصاق بشكل صحيح. ثم يتم وضع الركيزة والمادة المستهدفة الصلبة في غرفة التفريغ.
الخطوة 2: إنشاء الفراغ
يتم إغلاق الغرفة وتفريغها إلى ضغط منخفض للغاية. بيئة التفريغ العالي هذه حاسمة، لأنها تزيل الغازات الجوية والشوائب التي يمكن أن تتفاعل مع المادة المتبخرة وتضر بسلامة الطلاء.
الخطوة 3: التبخير
تُستخدم مصادر طاقة عالية لقصف المادة المستهدفة، مما يتسبب في قذف ذراتها أو "تطايرها" إلى بخار. هذا هو جزء "البخار الفيزيائي" من الاسم. تحول هذه الخطوة المادة المصدر الصلبة إلى بلازما أو بخار ذري.
الخطوة 4: النقل والتفاعل
تنتقل الذرات المتبخرة عبر غرفة التفريغ باتجاه الركيزة. خلال هذه المرحلة، يمكن إدخال غازات تفاعلية (مثل النيتروجين أو الأرجون). تتفاعل هذه الغازات مع البخار المعدني لتكوين مركبات جديدة، وهو أمر أساسي لتحديد الخصائص النهائية للطلاء.
الخطوة 5: الترسيب
يتكثف البخار على سطح الركيزة، ذرة تلو الأخرى. يشكل هذا طبقة رقيقة وكثيفة وعالية الالتصاق. تستغرق العملية بأكملها عادةً ما بين 30 دقيقة وساعتين، اعتمادًا على حجم الجزء والسمك المطلوب.
الخطوة 6: التبريد ومراقبة الجودة
بمجرد تحقيق السماكة المطلوبة، يتم إيقاف مصدر الطاقة ويتم تطهير الغرفة بغاز خامل. يُسمح للأجزاء المطلية حديثًا بالتبريد قبل إزالتها لإجراء فحص نهائي لمراقبة الجودة لضمان تغطية كاملة ومتساوية.
العوامل الرئيسية التي تتحكم في نجاح الطلاء
تحقيق نتيجة محددة باستخدام PVD ليس أمرًا عرضيًا. إنه نتيجة للتحكم الدقيق في العديد من المتغيرات الرئيسية أثناء العملية.
اختيار مادة الطلاء
تحدد المادة المستهدفة بشكل أساسي إمكانات الطلاء. يتم اختيار المواد لخصائصها الجوهرية، مثل صلابة نيتريد التيتانيوم أو تزييت نيتريد الكروم.
درجة حرارة الغرفة
التحكم في درجة الحرارة أمر بالغ الأهمية. يؤثر على التصاق الطلاء بالركيزة وتكوين الطبقة نفسها. تضمن درجة الحرارة الصحيحة رابطة قوية ومتينة.
ضغط التفريغ
يجب أن يكون مستوى التفريغ مناسبًا ومستقرًا طوال العملية. يؤثر الضغط على نقاء الطلاء والمسار الذي تسلكه الذرات المتبخرة للوصول إلى الركيزة.
حجم ونوع الغازات
يتم ضبط خصائص مثل اللون والصلابة عن طريق إدخال الغازات التفاعلية. على سبيل المثال، يؤدي إضافة النيتروجين إلى بخار التيتانيوم إلى إنشاء طلاء نيتريد التيتانيوم (TiN) ذو اللون الذهبي المألوف، وهو شديد الصلابة.
فهم المقايضات والاعتبارات
على الرغم من قوتها، فإن PVD ليست حلاً عالميًا. فهم قيودها أمر أساسي لاستخدامها بفعالية.
إنها عملية "خط الرؤية"
ترسب PVD المواد في خط مباشر من المصدر إلى الركيزة. هذا يمكن أن يجعل من الصعب طلاء الأجزاء الداخلية للأشكال المعقدة أو الثقوب العميقة والضيقة بشكل موحد دون تجهيزات متخصصة ودوران الأجزاء.
تحضير الركيزة هو كل شيء
السبب الأكثر شيوعًا لفشل طلاء PVD هو التحضير غير الصحيح للسطح. يجب أن تكون الركيزة نظيفة تمامًا لكي يلتصق الطلاء بشكل صحيح. يتطلب هذا غالبًا عمليات تنظيف ومعالجة مسبقة متعددة المراحل.
توافق المواد
ليست كل المواد مناسبة لطلاء PVD. يمكن أن تتسبب درجات الحرارة العالية وبيئة التفريغ في تلف أو تغيير بعض الركائز، خاصة البلاستيك أو السبائك ذات نقطة الانصهار المنخفضة.
كيفية التعامل مع PVD لمشروعك
يعتمد اختيار معلمات PVD الصحيحة كليًا على هدفك النهائي. يمكن تكييف العملية لتلبية مجموعة واسعة من متطلبات الأداء والجمالية.
- إذا كان تركيزك الأساسي هو المتانة ومقاومة التآكل: أعطِ الأولوية لمادة مستهدفة صلبة مثل التيتانيوم أو الكروم وتأكد من تحسين معلمات العملية لالتصاق قوي وسمك كافٍ.
- إذا كان تركيزك الأساسي هو لون أو تشطيب محدد: سيعتمد نجاحك على التحكم الدقيق في الغازات التفاعلية ووقت الترسيب لتحقيق التركيب الكيميائي المطلوب على السطح.
- إذا كان تركيزك الأساسي هو التوافق الحيوي أو التزييت: اختر مادة خاملة مثل التيتانيوم أو الزركونيوم وقم بتشغيل عملية تضمن أقصى درجات النقاء لإنشاء حاجز مستقر يقلل الاحتكاك.
من خلال فهم هذه المبادئ الأساسية، يمكنك الاستفادة من عملية PVD ليس فقط كطلاء، ولكن كجزء لا يتجزأ من تصميم منتجك وأدائه.
جدول الملخص:
| مرحلة PVD | الإجراء الرئيسي | الغرض |
|---|---|---|
| 1. التحضير | تنظيف الركيزة وتحميلها في غرفة التفريغ | ضمان التصاق قوي للطلاء |
| 2. التبخير | استخدام الطاقة لتطاير المادة المستهدفة إلى بخار | إنشاء "البخار الفيزيائي" للترسيب |
| 3. النقل والتفاعل | ينتقل البخار؛ يمكن إضافة غازات تفاعلية (مثل النيتروجين) | ضبط الخصائص مثل الصلابة أو اللون بدقة |
| 4. الترسيب | يتكثف البخار ذرة بذرة على الركيزة | تشكيل طبقة رقيقة وكثيفة وعالية الالتصاق |
