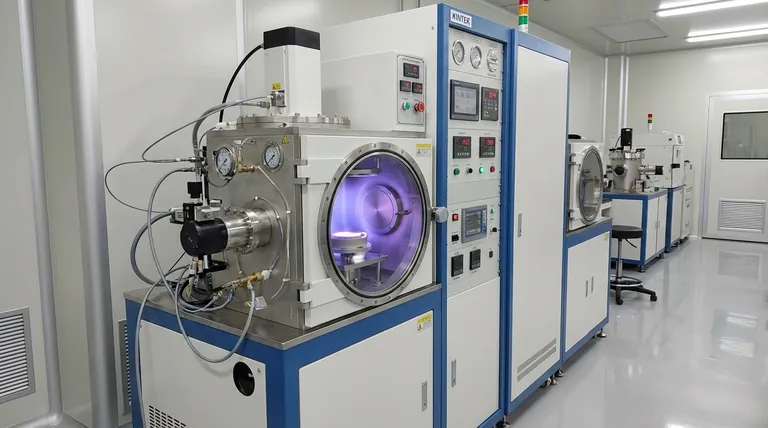

كيف يعمل نظام الرش بالشرارة (Sputtering)؟ حقق ترسيبًا فائقًا للأغشية الرقيقة في مختبرك

في جوهره، يعمل نظام الرش بالشرارة عن طريق قذف الذرات ماديًا من مادة مصدر (الـ "هدف") باستخدام قصف أيوني عالي الطاقة داخل فراغ. ثم تنتقل هذه الذرات المقذوفة وتترسب على ركيزة، مثل رقاقة السيليكون، لتشكل غشاءً رقيقًا موحدًا وكثيفًا بشكل استثنائي. إنها طريقة ترسيب فيزيائي للبخار (PVD)، تعتمد أساسًا على نقل الزخم، مثل لعبة البلياردو المجهرية.

لا يمكن حل تحدي ترسيب المواد ذات نقاط الانصهار العالية جدًا أو تركيبات السبائك المعقدة بسهولة عن طريق التبخير البسيط. يتغلب الرش بالشرارة على ذلك باستخدام القوة الفيزيائية — تأثير الأيونات النشطة — لإزاحة الذرات، مما يجعله تقنية عالية التحكم ومتعددة الاستخدامات لهندسة الأغشية الرقيقة المتقدمة.

المبدأ الأساسي: لعبة بلياردو على المستوى الذري

يُفهم الرش بالشرارة على أفضل وجه كسلسلة من الأحداث الفيزيائية التي تحدث داخل بيئة شديدة التحكم. كل خطوة حاسمة لجودة واتساق الفيلم النهائي.

إنشاء البيئة: غرفة التفريغ

يتم جميع عمليات الرش بالشرارة داخل غرفة تفريغ محكمة الإغلاق. يتم ضخ الغلاف الجوي الأولي لإنشاء بيئة تفريغ عالية، والتي تخدم غرضين أساسيين: منع تلوث الفيلم بالغازات الجوية وزيادة "متوسط المسار الحر" للذرات، مما يسمح لها بالانتقال من الهدف إلى الركيزة دون الاصطدام بجزيئات أخرى.

توليد الذخيرة: البلازما

بمجرد إنشاء فراغ، يتم إدخال غاز خامل، عادةً الأرجون (Ar)، إلى الغرفة بضغط منخفض جدًا. ثم يتم تطبيق جهد كهربائي عالٍ، والذي يجرد الإلكترونات من ذرات الأرجون. هذه العملية، التي تسمى التأين، تخلق بلازما — حالة متوهجة ونشطة من المادة تتكون من أيونات الأرجون الموجبة (Ar+) وإلكترونات حرة.

الاصطدام: قصف الهدف

المادة المصدر المراد ترسيبها تُشكل على هيئة لوحة تسمى الهدف. يُعطى هذا الهدف شحنة كهربائية سالبة كبيرة (يعمل ككاثود). تتسارع أيونات الأرجون المشحونة إيجابًا من البلازما بقوة نحو سطح الهدف المشحون سلبًا وتصطدم به.

إذا كانت طاقة الأيونات المتصادمة عالية بما يكفي، فإنها تنقل زخمها إلى ذرات الهدف، مما يؤدي إلى إزاحتها وقذفها من السطح. عملية القذف الفيزيائية هذه هي الرش بالشرارة.

الترسيب: طلاء الركيزة

تنتقل الذرات المقذوفة من الهدف عبر غرفة التفريغ وتهبط على الركيزة (التي تعمل كأنود). مع تراكم هذه الذرات على سطح الركيزة، تتراكم طبقة تلو الأخرى لتشكل غشاءً رقيقًا صلبًا.

تحسين حاسم: دور الرش بالشرارة المغناطيسي (Magnetron Sputtering)

بينما تعمل العملية الأساسية، إلا أنها غالبًا ما تكون بطيئة. تستخدم الأنظمة الحديثة عالميًا تقريبًا الرش بالشرارة المغناطيسي لزيادة كفاءة العملية بشكل كبير.

كيف تزيد المغناطيسات الكفاءة

في نظام المغنطرون، توضع مغناطيسات قوية خلف الهدف. يحبس هذا المجال المغناطيسي الإلكترونات الخفيفة سريعة الحركة من البلازما في منطقة قريبة من سطح الهدف.

تُجبر هذه الإلكترونات المحبوسة على السفر في مسار حلزوني، مما يزيد بشكل كبير من فرص اصطدامها وتأين ذرات غاز الأرجون المحايدة. وهذا يخلق بلازما كثيفة ومستقرة للغاية تتركز مباشرة أمام الهدف حيث تكون الحاجة إليها ماسة.

الفوائد: معدلات أسرع وأغشية أفضل

تؤدي البلازما عالية الكثافة الناتجة عن المغنطرون إلى معدل أعلى بكثير من قصف الأيونات على الهدف. والنتيجة المباشرة هي معدل ترسيب أسرع بشكل ملحوظ. علاوة على ذلك، فإنه يسمح للنظام بالحفاظ على البلازما عند ضغوط غاز أقل، مما يحسن جودة ونقاء الفيلم المترسب.

فهم المفاضلات

الرش بالشرارة تقنية قوية، لكن مزاياها تأتي مع قيود محددة. فهم هذه المفاضلات هو المفتاح لتحديد ما إذا كانت هي العملية الصحيحة لتطبيق معين.

الميزة: تعدد استخدامات المواد

نظرًا لأن الرش بالشرارة عملية فيزيائية وليست كيميائية أو حرارية، يمكن استخدامها لترسيب أي مادة تقريبًا. إنها تتفوق في ترسيب العناصر ذات نقاط الانصهار العالية جدًا (مثل التنجستن أو التنتالوم)، والأهم من ذلك، السبائك المعقدة، حيث تحتفظ المادة المرشوشة بتركيبة الهدف.

الميزة: جودة الفيلم الفائقة

تُعرف الأفلام المرشوشة بكثافتها العالية، والتصاقها القوي بالركيزة، وتوحيدها الممتاز على مساحات كبيرة. تساعد الطاقة الحركية للذرات الواصلة على تكوين بنية فيلم أكثر قوة وتماسكًا مقارنة بالطرق الأخرى مثل التبخير الحراري.

القيود: تعقيد النظام والتكلفة

أنظمة الرش بالشرارة معقدة ميكانيكيًا. تتطلب مضخات تفريغ عالية، وأجهزة تحكم دقيقة في تدفق الغاز، وإمدادات طاقة عالية الجهد، وغالبًا أنظمة تبريد للهدف. وهذا يجعل الاستثمار الأولي في المعدات أعلى بكثير من طرق الترسيب الأبسط.

القيود: احتمالية تسخين الركيزة

بينما تكون أكثر تحكمًا من التبخير، فإن القصف المستمر للجسيمات لا يزال بإمكانه نقل كمية كبيرة من الطاقة إلى الركيزة، مما يتسبب في تسخينها. بالنسبة للركائز الحساسة للحرارة، يمكن أن يكون هذا عاملًا حاسمًا يتطلب إدارة دقيقة.

اتخاذ الخيار الصحيح لتطبيقك

يعتمد اختيار طريقة الترسيب كليًا على خصائص المواد والجودة التي تحتاج إلى تحقيقها.

• إذا كان تركيزك الأساسي هو ترسيب السبائك المعقدة أو المعادن المقاومة للحرارة: فإن الرش بالشرارة هو الخيار الأفضل لأن آليته الفيزيائية تحافظ على تركيبة المادة بغض النظر عن نقطة انصهارها.
• إذا كان تركيزك الأساسي هو تحقيق أغشية عالية النقاء وكثيفة ذات التصاق قوي: يوفر نقل الزخم المتأصل في الرش بالشرارة جودة فيلم ممتازة والتصاق يصعب مطابقته بتقنيات PVD الأخرى.
• إذا كان تركيزك الأساسي هو الترسيب عالي السرعة ومنخفض التكلفة للمعادن البسيطة: قد تكون طريقة أبسط مثل التبخير الحراري بديلاً أكثر فعالية من حيث التكلفة وأسرع للتطبيقات غير الحرجة.

في النهاية، الرش بالشرارة هو الأداة القياسية الصناعية للتطبيقات التي تتطلب الدقة والتنوع وخصائص المواد عالية الجودة على النطاق النانوي.

جدول الملخص:

المكون الرئيسي	الوظيفة الأساسية	المنفعة
غرفة التفريغ	تخلق بيئة خالية من التلوث مع مسارات طويلة لحركة الذرات.	تضمن ترسيب أغشية عالية النقاء.
البلازما (غاز الأرجون)	تولد أيونات موجبة (Ar+) تقصف الهدف.	توفر القوة الفيزيائية لقذف ذرات الهدف.
الهدف (الكاثود)	المادة المصدر (معدن، سبيكة) المراد ترسيبها.	تسمح بترسيب مواد ذات نقاط انصهار عالية وسبائك معقدة.
المغنطرون	يحبس الإلكترونات لإنشاء بلازما كثيفة بالقرب من الهدف.	يزيد بشكل كبير من معدل الترسيب وجودة الفيلم.
الركيزة (الأنود)	السطح (مثل رقاقة السيليكون) حيث يتكون الفيلم الرقيق.	ينتج عنه طلاء موحد، كثيف، وقوي الالتصاق.
