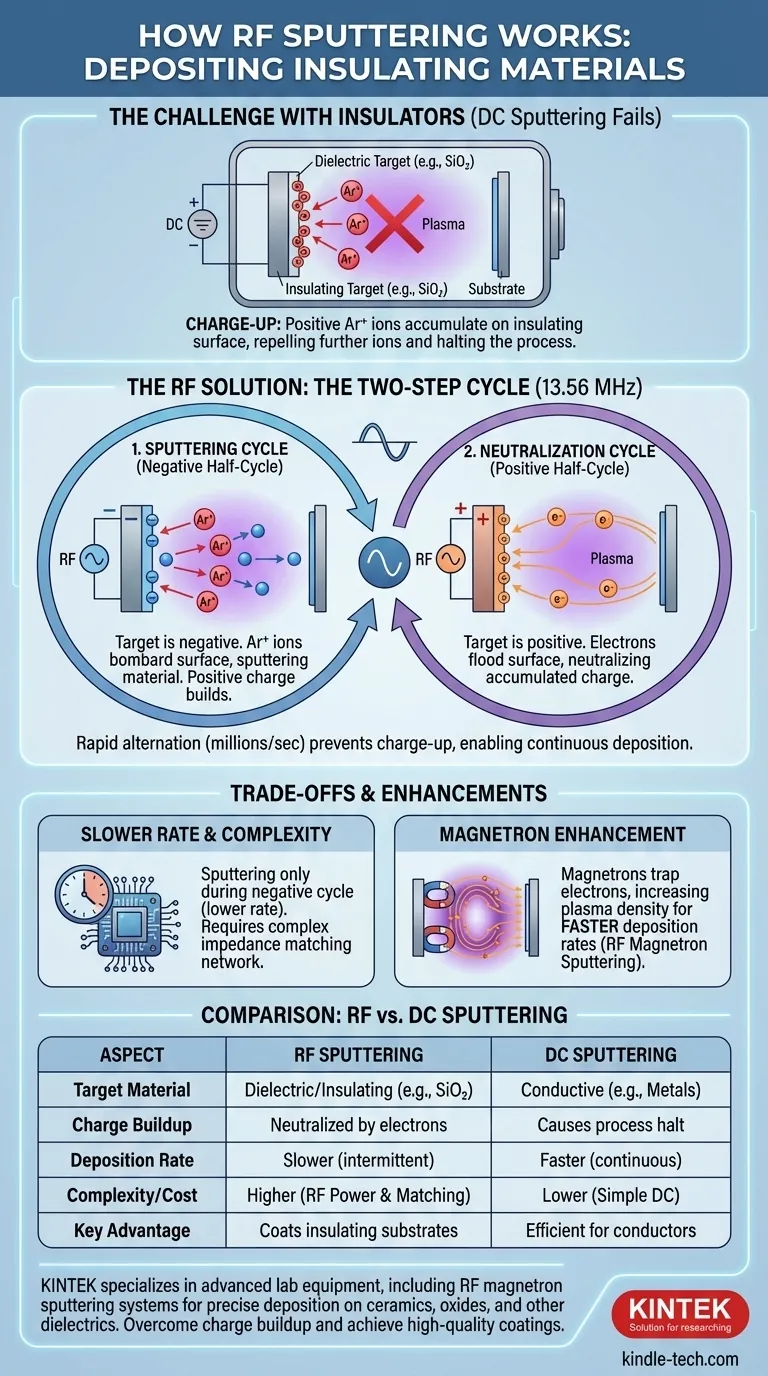

كيف يعمل الرش المغناطيسي بالتردد اللاسلكي (RF Sputtering)؟ ترسيب الأغشية الرقيقة على المواد العازلة

يُعد الرش المغناطيسي بالتردد اللاسلكي (RF Sputtering) تقنية ترسيب فيزيائي للبخار (PVD) تستخدم مصدر طاقة بتردد لاسلكي لإنشاء بلازما وترسيب أغشية رقيقة من المادة على سطح ما. على عكس نظيره الأبسط، الرش المغناطيسي بالتيار المستمر (DC Sputtering)، تم تصميم هذه الطريقة خصيصًا للعمل مع المواد العازلة كهربائيًا أو العوازل، مثل السيراميك والأكاسيد، عن طريق منع تراكم الشحنات الذي يوقف العملية على الهدف.

تكمن المشكلة الأساسية في ترسيب المواد العازلة في أنها تتراكم عليها شحنة كهربائية، مما يؤدي إلى صد الأيونات اللازمة لاستمرار عملية الرش. يحل الرش المغناطيسي بالتردد اللاسلكي هذه المشكلة عن طريق التناوب السريع للمجال الكهربائي، باستخدام دورة واحدة لرش المادة والدورة التالية لجذب الإلكترونات التي تعادل الشحنة المتراكمة، مما يتيح الترسيب المستمر.

عملية الرش الأساسية

الرش، بأي شكل من الأشكال، هو عملية فيزيائية، وليست كيميائية. فكر في الأمر على أنه لعبة بلياردو ذرية مصغرة.

إنشاء بيئة البلازما

تتم العملية برمتها داخل غرفة تفريغ عالية. يتم إخلاء هذه الغرفة أولاً ثم إعادة ملئها بكمية صغيرة ومُتحكم بها من غاز خامل، وغالبًا ما يكون الأرغون (Ar). يوفر هذا الغاز "القذائف" اللازمة للعملية.

الهدف والركيزة

يوجد داخل الغرفة مكونان رئيسيان: الهدف (Target) و الركيزة (Substrate). الهدف هو لوح مصنوع من المادة التي ترغب في ترسيبها (على سبيل المثال، ثاني أكسيد السيليكون). الركيزة هي الجسم الذي تريد تغطيته (على سبيل المثال، رقاقة سيليكون). يتم إنشاء مجال كهربائي بينهما.

قصف الأيونات وطرد الذرات

عند تطبيق المجال الكهربائي، فإنه ينشط غاز الأرغون، ويزيل الإلكترونات من ذرات الأرغون ويخلق بلازما متوهجة تتكون من أيونات الأرغون الموجبة (Ar+) وإلكترونات حرة. يتم تسريع أيونات الأرغون الموجبة بقوة نحو الهدف المشحون سالبًا.

عند الاصطدام، تدفع هذه الأيونات عالية الطاقة الذرات ماديًا من سطح الهدف. يُعد طرد مادة الهدف هذا هو "الرش". ثم تسافر هذه الذرات المتحررة حديثًا عبر الفراغ وتهبط على الركيزة، مما يؤدي تدريجياً إلى بناء طبقة رقيقة وموحدة.

لماذا التردد اللاسلكي (RF) هو الابتكار الحاسم

تعمل العملية الأساسية الموضحة أعلاه بشكل جيد تمامًا مع مصدر طاقة تيار مستمر (DC) بسيط إذا كان الهدف موصلاً للكهرباء، مثل المعدن. ومع ذلك، إذا كان الهدف عازلاً، فإن الرش بالتيار المستمر يفشل تقريبًا على الفور.

التحدي مع الأهداف العازلة

باستخدام مصدر طاقة تيار مستمر، يتم تثبيت الهدف عند جهد سالب ثابت. عندما تصطدم أيونات Ar+ الموجبة بالهدف العازل، لا يوجد مكان تذهب إليه شحنتها. تتراكم على السطح، مما يخلق شحنة موجبة موضعية. يُعرف هذا باسم "تراكم الشحنة" (Charge-up).

سرعان ما تصبح هذه الشحنة الموجبة المتراكمة قوية بما يكفي لصد أي أيونات Ar+ جديدة تحاول الاقتراب، مما يؤدي بفعالية إلى إيقاف عملية الرش.

دورة التردد اللاسلكي المكونة من خطوتين

يتغلب الرش المغناطيسي بالتردد اللاسلكي على ذلك باستخدام مصدر طاقة تيار متردد يتذبذب عند ترددات راديوية (عادة 13.56 ميجاهرتز). يؤدي هذا التبديل السريع إلى إنشاء دورتين نصفيتين متميزتين.

1. دورة الرش (السالبة): خلال النصف دورة التي يكون فيها الهدف مشحونًا سالبًا، فإنه يجذب أيونات Ar+ الموجبة من البلازما. تقصف هذه الأيونات السطح وترش المادة، تمامًا كما في عملية التيار المستمر. ومع ذلك، يتسبب هذا أيضًا في تراكم شحنة موجبة.
2. دورة التعادل (الموجبة): في النصف دورة التالي، ينعكس قطبية الهدف ليصبح موجبًا. إنه يجذب الآن بقوة الإلكترونات الحرة الأخف والأكثر حركة من البلازما. تغمر هذه الإلكترونات سطح الهدف، مما يعادل الشحنة الموجبة المتراكمة خلال الدورة السابقة.

يتيح هذا التناوب السريع، الذي يحدث ملايين المرات في الثانية، الرش المستمر للمواد العازلة دون أي تراكم للشحنات يوقف العملية.

فهم المفاضلات

على الرغم من أن الرش المغناطيسي بالتردد اللاسلكي متعدد الاستخدامات بشكل استثنائي، فمن الضروري فهم المقايضات المتأصلة فيه مقارنة بالتقنيات الأخرى.

معدلات ترسيب أبطأ

نظرًا لأن الرش الفعال يحدث فقط خلال الجزء السالب من دورة التردد اللاسلكي، فإن معدل الترسيب الإجمالي يكون بشكل عام أقل من معدل الرش بالتيار المستمر لنفس مستوى الطاقة. تكون العملية "متوقفة" فعليًا لنصف الوقت.

تعقيد النظام والتكلفة

تعد أنظمة طاقة التردد اللاسلكي أكثر تعقيدًا بشكل ملحوظ من مزودات طاقة التيار المستمر. تتطلب شبكات مطابقة المعاوقة المعقدة لنقل الطاقة بكفاءة إلى البلازما، مما يزيد من تكلفة ومتطلبات صيانة المعدات.

دور المغنطرونات

لمواجهة معدلات الترسيب الأبطأ، تستخدم معظم الأنظمة الحديثة الرش المغناطيسي (Magnetron Sputtering). عن طريق وضع مغناطيسات قوية خلف الهدف، يتم احتجاز الإلكترونات الحرة في البلازما في مجال مغناطيسي مباشرة أمام سطح الهدف.

يحبس هذا المصيدة الإلكترونية الاحتمالية الاصطدام بذرات غاز الأرغون بشكل كبير، مما يخلق بلازما أكثر كثافة وغنية بالأيونات في المكان الذي تكون فيه هناك حاجة إليها. يتيح هذا معدلات ترسيب أسرع بكثير. عندما يقترن هذا بمصدر طاقة تردد لاسلكي، يطلق عليه الرش المغناطيسي بالتردد اللاسلكي (RF Magnetron Sputtering).

اختيار الخيار المناسب لتطبيقك

يعتمد اختيار تقنية الرش الصحيحة بالكامل على المادة التي تحتاج إلى ترسيبها ومتطلبات الأداء الخاصة بك.

• إذا كان تركيزك الأساسي هو ترسيب المواد الموصلة (مثل المعادن مثل الألومنيوم أو التيتانيوم): فإن الرش المغناطيسي بالتيار المستمر هو دائمًا الخيار الأكثر كفاءة وفعالية من حيث التكلفة.
• إذا كان تركيزك الأساسي هو ترسيب المواد غير الموصلة والعازلة (مثل ثاني أكسيد السيليكون، نيتريد الألومنيوم): فإن الرش المغناطيسي بالتردد اللاسلكي هو التقنية الأساسية المطلوبة لمنع تراكم الشحنة على الهدف.
• إذا كان تركيزك الأساسي هو زيادة معدل ترسيب مادة عازلة: يوفر الرش المغناطيسي بالتردد اللاسلكي تعادل الشحنة الضروري للتردد اللاسلكي مع تعزيز المعدل الذي توفره المغنطرونات.

في نهاية المطاف، يعد فهم دور المجال المتناوب هو المفتاح للاستفادة من الرش المغناطيسي بالتردد اللاسلكي للطبقات المادية المتقدمة التي تحدد التكنولوجيا الحديثة.

جدول ملخص:

الجانب	الرش المغناطيسي بالتردد اللاسلكي (RF Sputtering)	الرش المغناطيسي بالتيار المستمر (DC Sputtering)
مادة الهدف	عازلة/غير موصلة (مثل SiO₂، Al₂O₃)	موصلة (مثل المعادن)
تراكم الشحنة	يتم تعادلها عن طريق فيضان الإلكترونات	يسبب توقف العملية
معدل الترسيب	أبطأ (يرش فقط خلال الدورة السالبة)	أسرع
التعقيد/التكلفة	أعلى (يتطلب طاقة تردد لاسلكي ومطابقة المعاوقة)	أقل
الميزة الرئيسية	تمكين طلاء الركائز العازلة	فعال للمواد الموصلة
